Ajaminen ja käyttö207taaksepäin noin 3 metriä. Vyöhyk‐
keen korkeus on noin 0,5 metrin ja
2 metrin välillä maasta mitattuna.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Kuolleen kulman varoitusjärjestelmä
on suunniteltu jättämään huomiotta
paikallaan olevat kohteet, kuten kai‐
teet, tolpat, reunakivet, seinät ja pal‐
kit. Pysäköityjä tai vastaantulevia au‐
toja ei tunnisteta.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi jäädä väliin
normaaliolosuhteissa.
Kuolleen kulman varoitus ei toimi, jos
takapuskurin vasen tai oikea kulma
on mudan, lian, lumen, jään tai loskan
peitossa eikä voimakkaassa sa‐
teessa. Puhdistusohjeet 3 273.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.Kaistavahti
Kuolleen kulman varoituksen 3 205
lisäksi kaistavahti tunnistaa takaa no‐ peasti autosi kanssa samansuuntai‐
sesti lähestyvät autot.
Jos autossa on kaistavahti, kuolleen
kulman varoitus sisältyy aina siihen.
Järjestelmä hälyttää visuaalisesti
kussakin ulkotaustapeilissä, kun se
havaitsee nopeasti takaa lähestyviä
autoja.
Etäisyystutkan anturit sijaitsevat ta‐
kapuskurissa.9 Varoitus
Kaistavahti ei korvaa kuljettajan
valppautta.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee takaa lä‐
hestyvän, huomattavasti nopeammin
ajavan auton, oranssi merkkivalo
F syttyy vastaavassa ulkopeilissä.
Jos kuljettaja sitten aktivoi suuntavil‐
kun, varoitussymboli F alkaa vilk‐
kua oranssina varoituksena siitä, ettei kaistaa pidä vaihtaa.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.

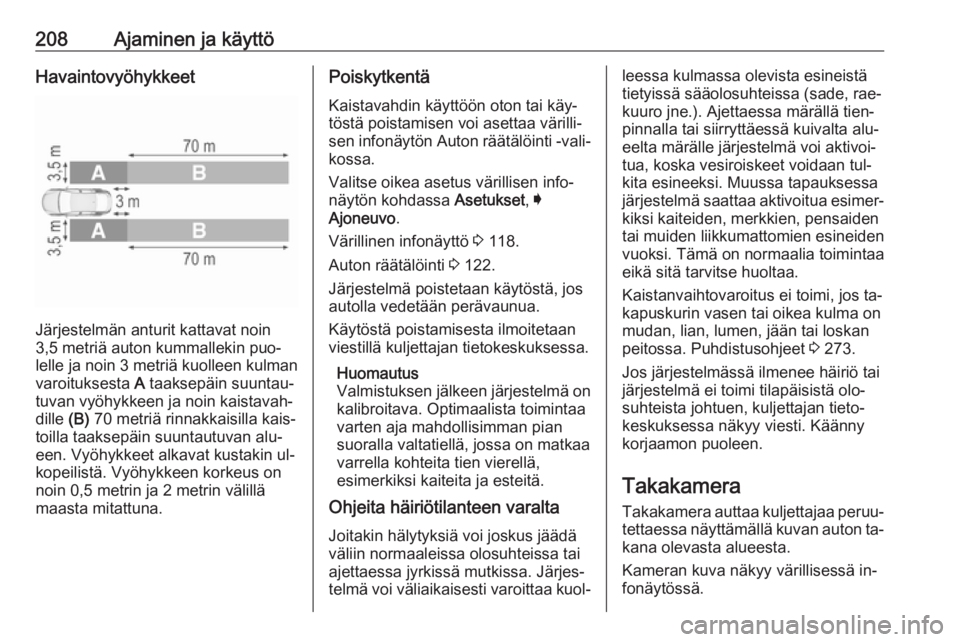

208Ajaminen ja käyttöHavaintovyöhykkeet
Järjestelmän anturit kattavat noin
3,5 metriä auton kummallekin puo‐
lelle ja noin 3 metriä kuolleen kulman varoituksesta A taaksepäin suuntau‐
tuvan vyöhykkeen ja noin kaistavah‐
dille (B) 70 metriä rinnakkaisilla kais‐
toilla taaksepäin suuntautuvan alu‐
een. Vyöhykkeet alkavat kustakin ul‐
kopeilistä. Vyöhykkeen korkeus on
noin 0,5 metrin ja 2 metrin välillä
maasta mitattuna.
Poiskytkentä
Kaistavahdin käyttöön oton tai käy‐
töstä poistamisen voi asettaa värilli‐
sen infonäytön Auton räätälöinti -vali‐
kossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistamisesta ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Huomautus
Valmistuksen jälkeen järjestelmä on kalibroitava. Optimaalista toimintaa
varten aja mahdollisimman pian
suoralla valtatiellä, jossa on matkaa
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.
Ohjeita häiriötilanteen varalta
Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Järjes‐
telmä voi väliaikaisesti varoittaa kuol‐leessa kulmassa olevista esineistä
tietyissä sääolosuhteissa (sade, rae‐
kuuro jne.). Ajettaessa märällä tien‐
pinnalla tai siirryttäessä kuivalta alu‐
eelta märälle järjestelmä voi aktivoi‐
tua, koska vesiroiskeet voidaan tul‐
kita esineeksi. Muussa tapauksessa
järjestelmä saattaa aktivoitua esimer‐ kiksi kaiteiden, merkkien, pensaiden
tai muiden liikkumattomien esineiden
vuoksi. Tämä on normaalia toimintaa
eikä sitä tarvitse huoltaa.
Kaistanvaihtovaroitus ei toimi, jos ta‐
kapuskurin vasen tai oikea kulma on
mudan, lian, lumen, jään tai loskan
peitossa. Puhdistusohjeet 3 273.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä olo‐
suhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton ta‐
kana olevasta alueesta.
Kameran kuva näkyy värillisessä in‐
fonäytössä.

Ajaminen ja käyttö2099Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐ lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu rekisterikilven
valojen väliin ja sen kuvakulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.
Auton liikerata näkyy ohjauskulman
mukaisesti.

210Ajaminen ja käyttöToiminnon voi poistaa käytöstä väril‐
lisen infonäytön Auton räätälöinti -va‐ likossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐ tunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön tar‐
kistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran käyttöön oton tai käy‐
töstä poistamisen voi asettaa värilli‐
sen infonäytön Auton räätälöinti -vali‐
kossa.Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajo‐
valot osuvat suoraan kameran
linssiin.
● Jää, lumi, muta tai jokin muu peit‐
tää kameran linssin. Puhdista linssi, huuhtele se vedellä ja
pyyhi kuivaksi pehmeällä liinalla.
● Takaluukkua ei ole suljettu oi‐ kein.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.Takana olevan risteävän
liikenteen hälytys
Takakameran 3 208 lisäksi takana
olevan risteävän liikenteen hälytys varoittaa peruutettaessa vasemmalla
tai oikealla olevasta risteävästä liiken‐
teestä. Kun risteävä liikenne tunnis‐
tetaan ja takakamera on aktivoitu, vä‐ rilliseen infonäyttöön tulee suunta‐
nuolella varustettu varoituskolmio
K , joka näyttää liikenteen suunnan.
Lisäksi vastaavan puolen kaiutti‐
mesta kuuluu kolme äänimerkkiä.
Etäisyystutkan anturit sijaitsevat si‐
vuttain takapuskurissa.

Ajaminen ja käyttö2119Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien alueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia esi‐
neitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐
lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti ta‐
kakameran kanssa, kun peruutus‐
vaihde kytketään.
Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 metrin vyöhykkeen vasemmalla ja
oikealle auton takana.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä
takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos
peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöön oton tai käytöstä
poistamisen voi asettaa värillisen in‐
fonäytön Auton räätälöinti -valikossa.
Valitse oikea asetus värillisen info‐
näytön kohdassa Asetukset, I
Ajoneuvo .
Värillinen infonäyttö 3 118.
Auton räätälöinti 3 122.
Ohjeita häiriötilanteen varalta
Järjestelmä ei ehkä toimi oikein, kun: ● Jää, lumi, muta tai jokin muu peit‐
tää tunnistimet.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐ kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.

212Ajaminen ja käyttö
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit
● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus● jäävaroitus
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun mää‐
rätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut merkin, jota se ei tunnista selkeästi.
Plus-merkki oranssissa ruudussa tar‐ koittaa, että saatavana on lisätietoa,
joka on selostettu kuljettajan tietokes‐
kuksen sivulla Liikennemerkkien
tunnistus , ks. "Näyttöilmoitus" alem‐
pana.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun nopeus laskee 55 km/h:n alapuo‐ lelle, näyttö nollataan ja liikennemerk‐
kisivun sisältö poistetaan esimerkiksi
saavuttaessa taajama-alueelle. Seu‐
raava tunnistettu nopeusrajoitus nä‐
kyy näytössä.
Näyttöilmoitus Liikennemerkit näytetään
Liikennemerkkien tunnistus -sivulla
DIC:ssä.

Ajaminen ja käyttö213
Valitse perustason näytössä
Asetukset X painamalla MENU ja
valitse kohta Liikennemerkkien
tunnistus suuntavilkun vivun säätö‐
pyörän avulla 3 111.
Valitse keski- ja ylätason näytöissä
Info -valikko ohjauspyörän oikean
puolen painikkeilla ja paina P vali‐
taksesi Liikennemerkkien tunnistus -
toiminnon 3 111.
Kun jokin muu sivu kuljettajan tieto‐
keskuksen valikosta on ollut valittuna
ja Liikennemerkkien tunnistus -sivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Kun toiminto on käytössä, nopeusra‐
joitukset ja ohituskieltomerkit näkyvät ponnahdusvaroituksina kuljettajan
tietokeskuksessa.
Varoitustoiminnon voi kytkeä päälle
tai pois liikennemerkkien tunnistussi‐
vun asetusvalikosta painamalla suun‐
tavilkkuvivussa SET/CLR tai ohjaus‐
pyörässä 9.

214Ajaminen ja käyttöKuvassa on perustason kuljettajan
tietokeskus.
Kuvassa on keski- tai ylätason kuljet‐ tajan tietokeskus.
Kun asetussivu on näkyvissä, valitse Pois tai aseta hälytykset I hälytys‐
toiminnon poistamiseksi käytöstä.
Ota se uudelleen käyttöön valitse‐
malla on tai hälytykset J.
Kun sytytysvirta kytketään, varoitus‐
toiminto on poiskytkettynä.
Ponnahdusvaroitus näkyy noin
kahdeksan sekunnin ajan kuljettajan
tietokeskuksessa.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
muisti voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kosta valitsemalla Nollaus ja vahvis‐
tamalla painamalla suuntavilkkuvi‐ vussa SET/CLR tai oikeanpuoleisissa
ohjauspyörän käyttösäätimissä 9.
Onnistuneen nollauksen jälkeen kuu‐ luu merkkiääni ja seuraava symboli
näkyy näytössä, kunnes seuraava lii‐
kennemerkki havaitaan.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐kein, kun:
● Se tuulilasin alue, jossa etuka‐ mera sijaitsee, on likainen tai
siinä on vieraita esineitä kuten
tarroja.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita ha‐
vaita.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai varjot. Tässä tapauksessa näy‐
tössä on viesti Ei liikennemerkki
havaintoa. Johtuen säästä .
● Liikennemerkit on asennettu vää‐
rin tai ne ovat vaurioituneet.
● Liikennemerkit eivät vastaa Wie‐ nin liikennemerkkejä koskevaa
sopimusta (Wiener Übereinkom‐
men über Straßenverkehrszei‐ chen).
