Autóápolás255Oldalsó lámpa/nappali
menetlámpa LED-ekkel
Másik változaton, a helyzetjelző
lámpa és a nappali menetlámpa LED-
ekkel van kialakítva. Ebben az
esetben cseréltesse ki a
meghibásodott LED-eket szervizben.

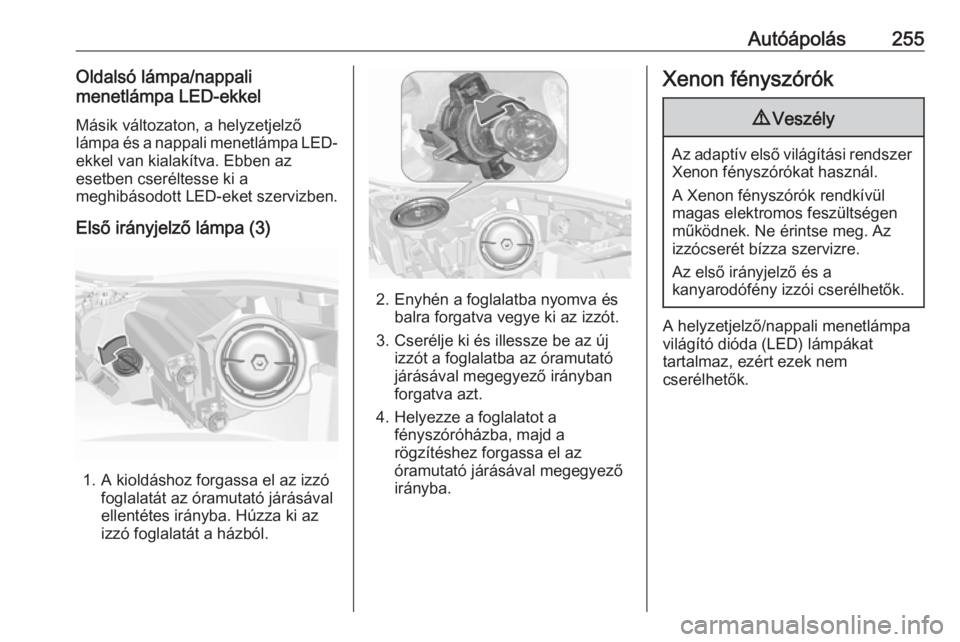

Első irányjelző lámpa (3)

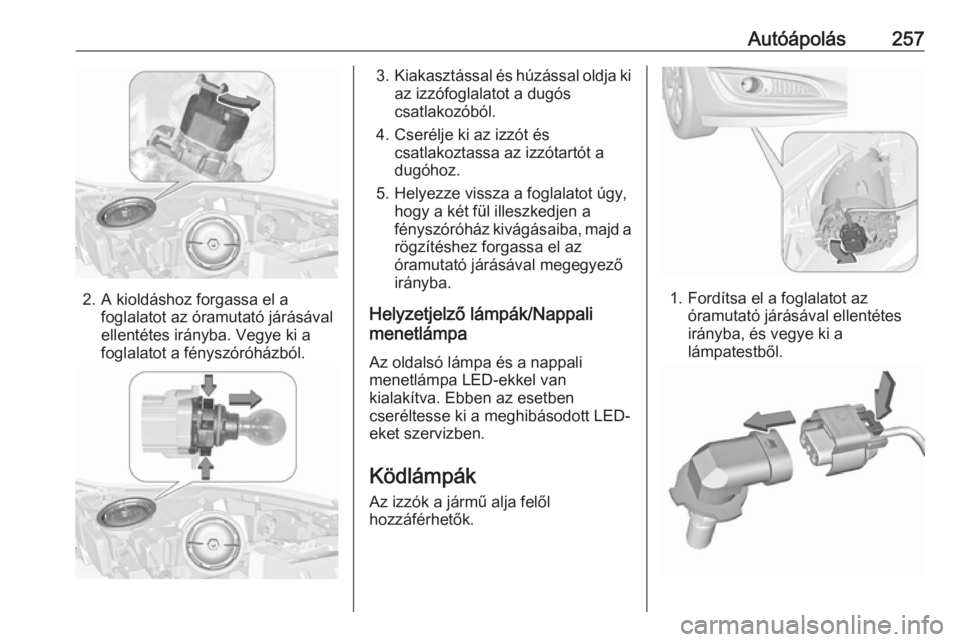

1. A kioldáshoz forgassa el az izzó foglalatát az óramutató járásával
ellentétes irányba. Húzza ki az
izzó foglalatát a házból.
2. Enyhén a foglalatba nyomva és balra forgatva vegye ki az izzót.
3. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyező irányban
forgatva azt.
4. Helyezze a foglalatot a fényszóróházba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező irányba.
Xenon fényszórók9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
világító dióda (LED) lámpákat
tartalmaz, ezért ezek nem
cserélhetők.
Page 258 of 343
256AutóápolásKanyarfény

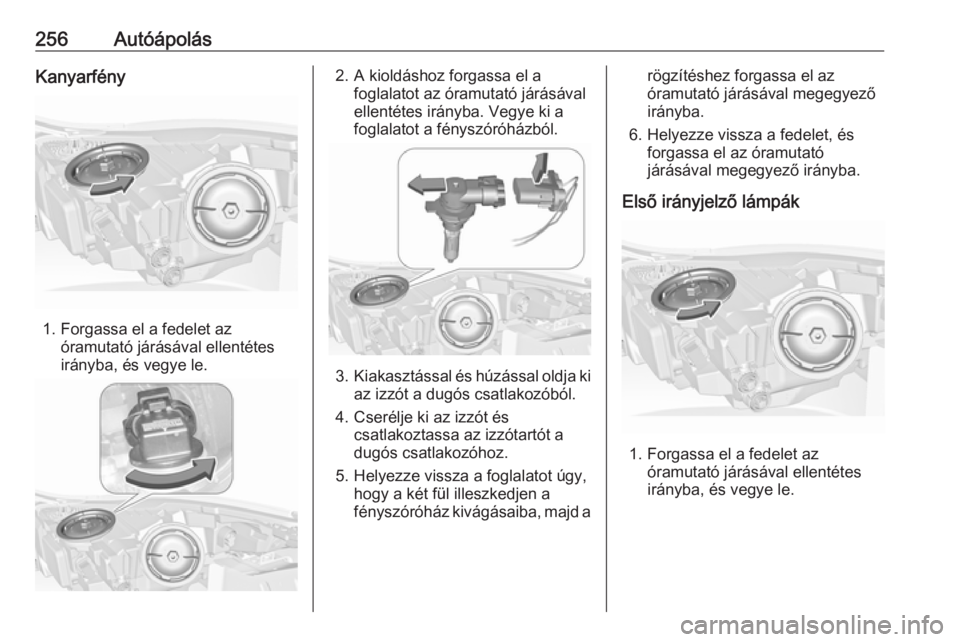

1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzót a dugós csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Első irányjelző lámpák
1. Forgassa el a fedelet az óramutató járásával ellentétes
irányba, és vegye le.
Page 259 of 343
Autóápolás257
2. A kioldáshoz forgassa el afoglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Kiakasztással és húzással oldja ki
az izzófoglalatot a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzótartót a
dugóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
Helyzetjelző lámpák/Nappali
menetlámpa
Az oldalsó lámpa és a nappali
menetlámpa LED-ekkel van
kialakítva. Ebben az esetben
cseréltesse ki a meghibásodott LED-
eket szervizben.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
Page 260 of 343
258Autóápolás2. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Illessze be az izzófoglalatot a lámpatestbe, fordítsa el az
óramutató járásával
megegyezően a rögzítéshez.
Hátsó lámpák
5 ajtós ferdehátú/4 ajtós

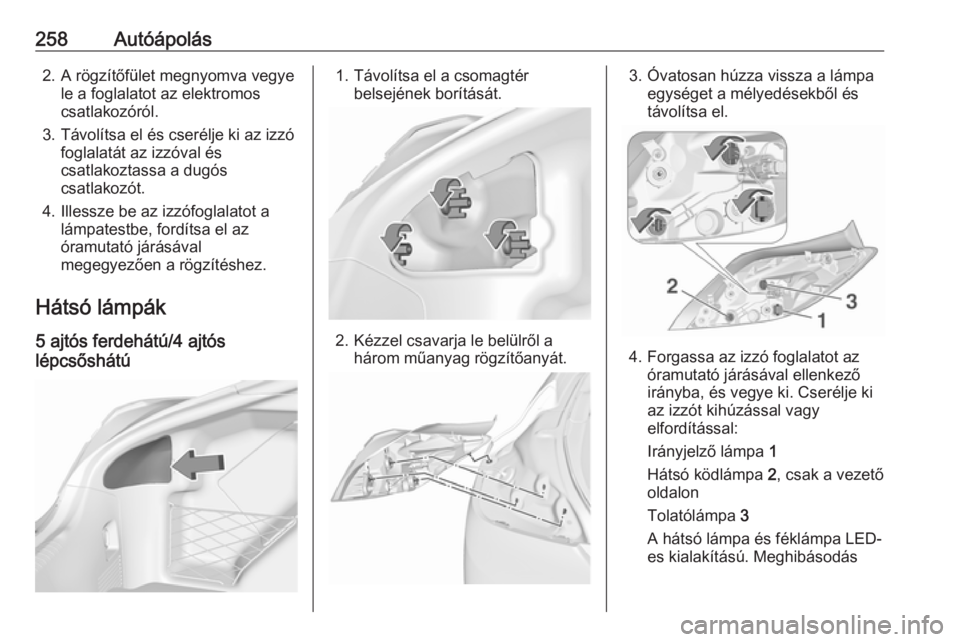

lépcsőshátú1. Távolítsa el a csomagtér belsejének borítását.
2. Kézzel csavarja le belülről ahárom műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót kihúzással vagy
elfordítással:
Irányjelző lámpa 1
Hátsó ködlámpa 2, csak a vezető
oldalon
Tolatólámpa 3
A hátsó lámpa és féklámpa LED-
es kialakítású. Meghibásodás
Page 261 of 343
Autóápolás259esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze be a lámpa egységet a
rögzítőcsapokkal a jármű-
karosszéria mélyedéseibe és
húzza meg a műanyag
rögzítőanyákat a csomagtér
belsejéből. Csukja be a fedelet.
Sports Tourer/Country Tourer

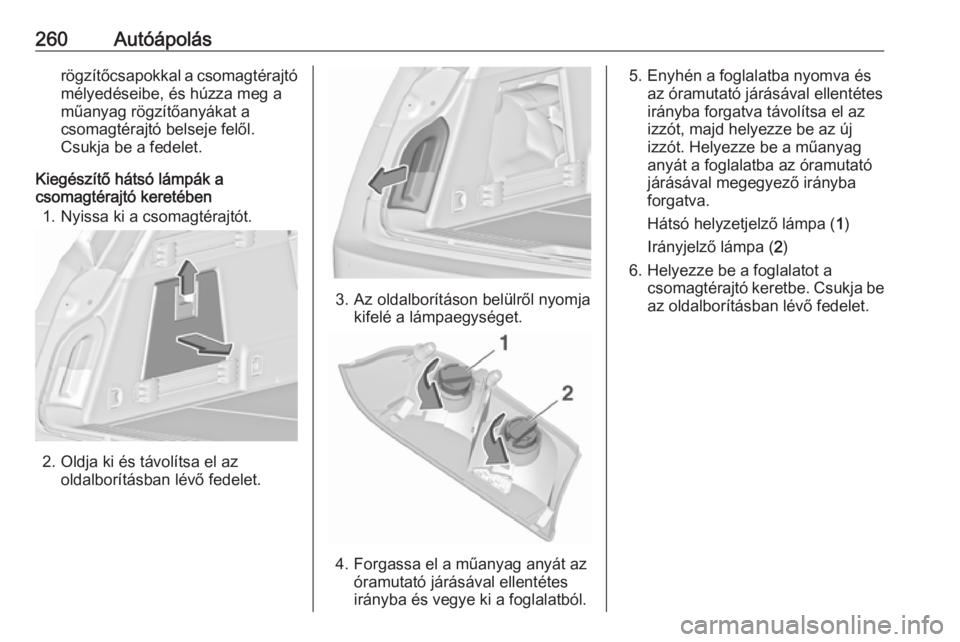

1. Oldja ki és nyissa ki a csomagtérajtóban lévő fedelet.
2. Kézzel csavarja ki a háromműanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpa egységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Tolatólámpa 1
Irányjelző lámpa 2
A hátsó lámpa, a féklámpa és a
hátsó ködlámpa LED-es kialakítású. Meghibásodás
esetén cseréltesse ki a LED-eket
szervizben.
5. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és forgassa
az óramutató járásával
megegyező irányba. Illessze a lámpa egységet a
Page 262 of 343
260Autóápolásrögzítőcsapokkal a csomagtérajtó
mélyedéseibe, és húzza meg a
műanyag rögzítőanyákat a
csomagtérajtó belseje felől.
Csukja be a fedelet.
Kiegészítő hátsó lámpák a
csomagtérajtó keretében
1. Nyissa ki a csomagtérajtót.
2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az oldalborításon belülről nyomja kifelé a lámpaegységet.
4. Forgassa el a műanyag anyát azóramutató járásával ellentétes
irányba és vegye ki a foglalatból.
5. Enyhén a foglalatba nyomva és az óramutató járásával ellentétes
irányba forgatva távolítsa el az
izzót, majd helyezze be az új
izzót. Helyezze be a műanyag
anyát a foglalatba az óramutató
járásával megegyező irányba
forgatva.
Hátsó helyzetjelző lámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be a foglalatot a csomagtérajtó keretbe. Csukja be
az oldalborításban lévő fedelet.
Page 263 of 343
Autóápolás261Oldalsó irányjelzők

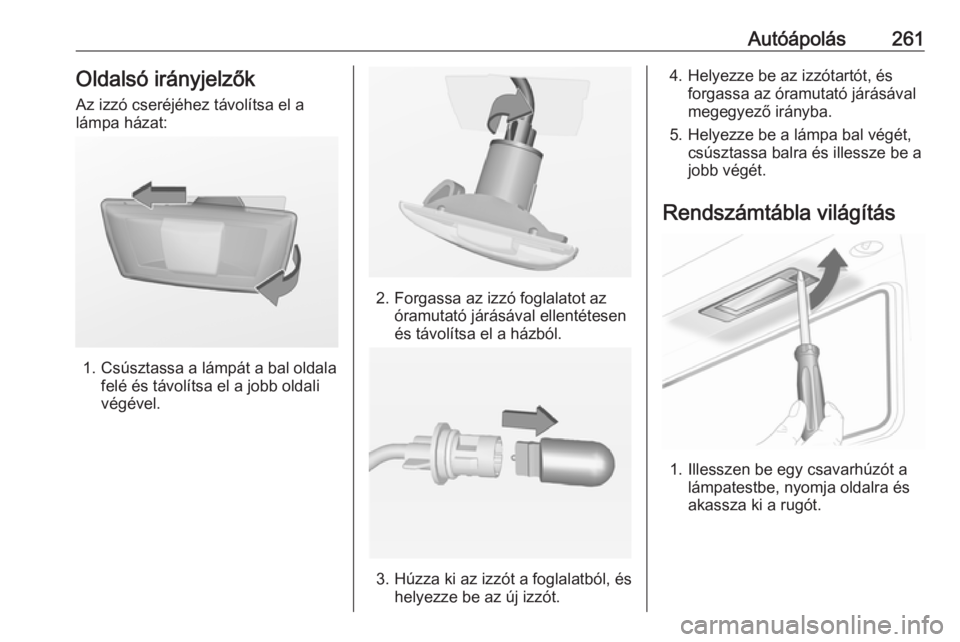

Az izzó cseréjéhez távolítsa el a lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás

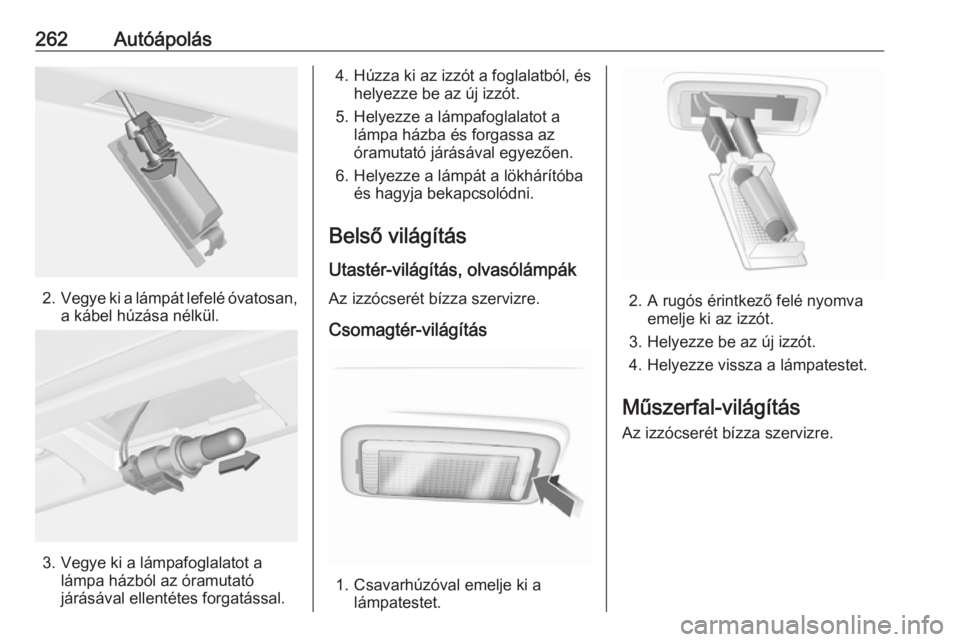

1. Illesszen be egy csavarhúzót a lámpatestbe, nyomja oldalra és
akassza ki a rugót.
Page 264 of 343
262Autóápolás
2.Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
1. Csavarhúzóval emelje ki a lámpatestet.
2. A rugós érintkező felé nyomvaemelje ki az izzót.
3. Helyezze be az új izzót.
4. Helyezze vissza a lámpatestet.
Műszerfal-világítás Az izzócserét bízza szervizre.
