Page 217 of 343

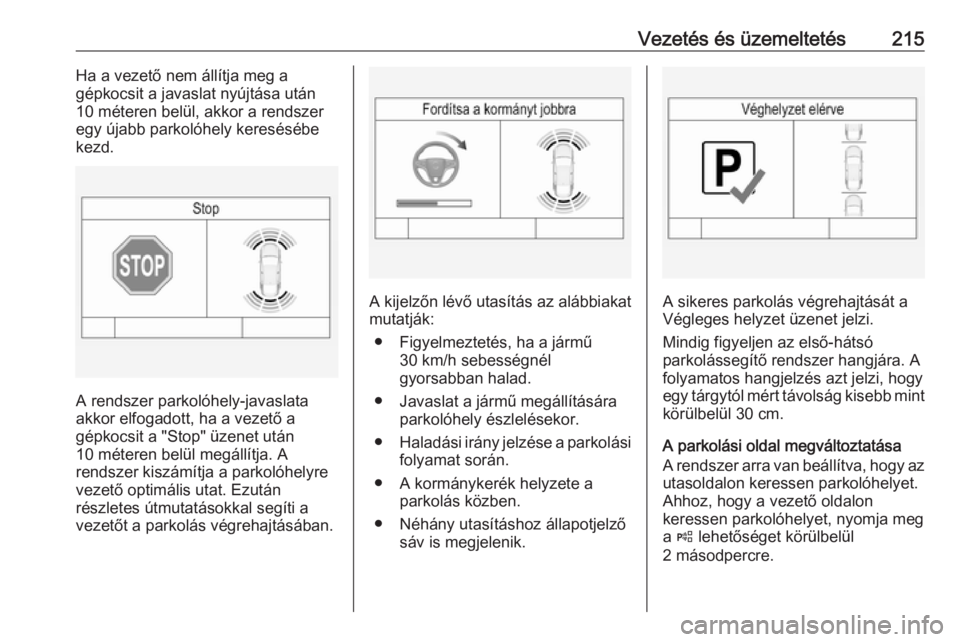

Vezetés és üzemeltetés215Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer parkolóhely-javaslata
akkor elfogadott, ha a vezető a
gépkocsit a "Stop" üzenet után
10 méteren belül megállítja. A
rendszer kiszámítja a parkolóhelyre
vezető optimális utat. Ezután
részletes útmutatásokkal segíti a
vezetőt a parkolás végrehajtásában.
A kijelzőn lévő utasítás az alábbiakat
mutatják:
● Figyelmeztetés, ha a jármű 30 km/h sebességnél
gyorsabban halad.
● Javaslat a jármű megállítására parkolóhely észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● A kormánykerék helyzete a parkolás közben.
● Néhány utasításhoz állapotjelző sáv is megjelenik.A sikeres parkolás végrehajtását a
Végleges helyzet üzenet jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.
A parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy az
utasoldalon keressen parkolóhelyet.
Ahhoz, hogy a vezető oldalon
keressen parkolóhelyet, nyomja meg
a ( lehetőséget körülbelül
2 másodpercre.
Page 218 of 343

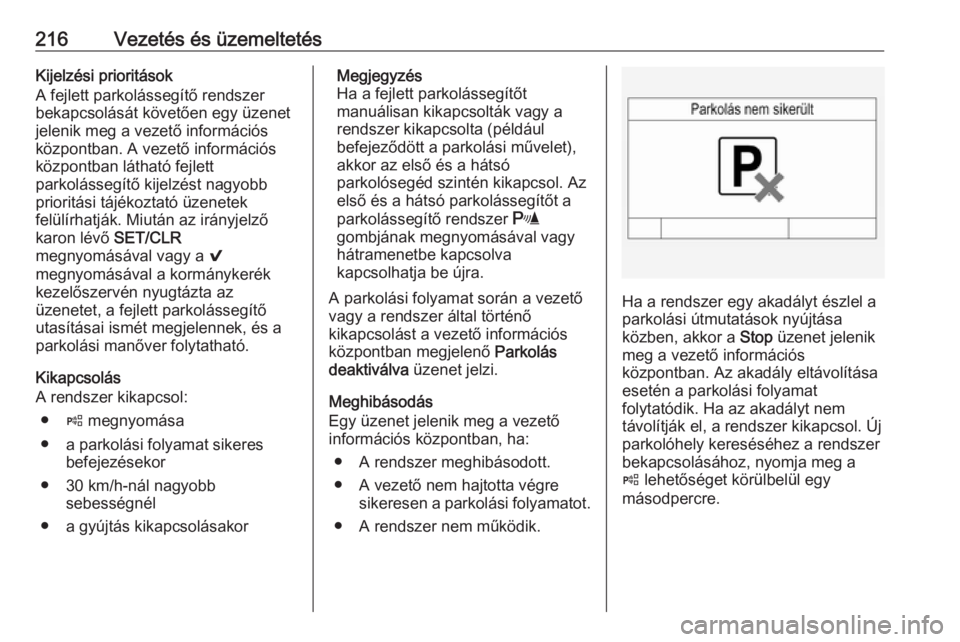

216Vezetés és üzemeltetésKijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb
prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR
megnyomásával vagy a 9
megnyomásával a kormánykerék
kezelőszervén nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.
Kikapcsolás
A rendszer kikapcsol:
● ( megnyomása
● a parkolási folyamat sikeres befejezésekor
● 30 km/h-nál nagyobb sebességnél
● a gyújtás kikapcsolásakorMegjegyzés
Ha a fejlett parkolássegítőt
manuálisan kikapcsolták vagy a rendszer kikapcsolta (például
befejeződött a parkolási művelet), akkor az első és a hátsó
parkolósegéd szintén kikapcsol. Az
első és a hátsó parkolássegítőt a
parkolássegítő rendszer r
gombjának megnyomásával vagy
hátramenetbe kapcsolva
kapcsolhatja be újra.
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
● A rendszer meghibásodott.
● A vezető nem hajtotta végre sikeresen a parkolási folyamatot.
● A rendszer nem működik.
Ha a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez a rendszer
bekapcsolásához, nyomja meg a
( lehetőséget körülbelül egy
másodpercre.
Page 219 of 343

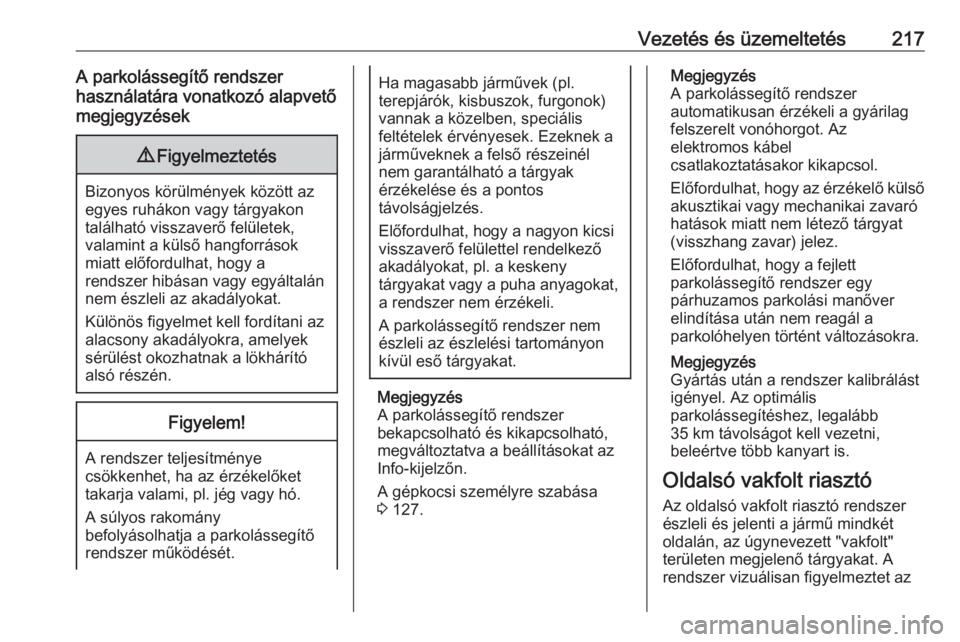

Vezetés és üzemeltetés217A parkolássegítő rendszer
használatára vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások
miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.
Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható,
megváltoztatva a beállításokat az
Info-kijelzőn.
A gépkocsi személyre szabása
3 127.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális
parkolássegítéshez, legalább
35 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
Page 220 of 343

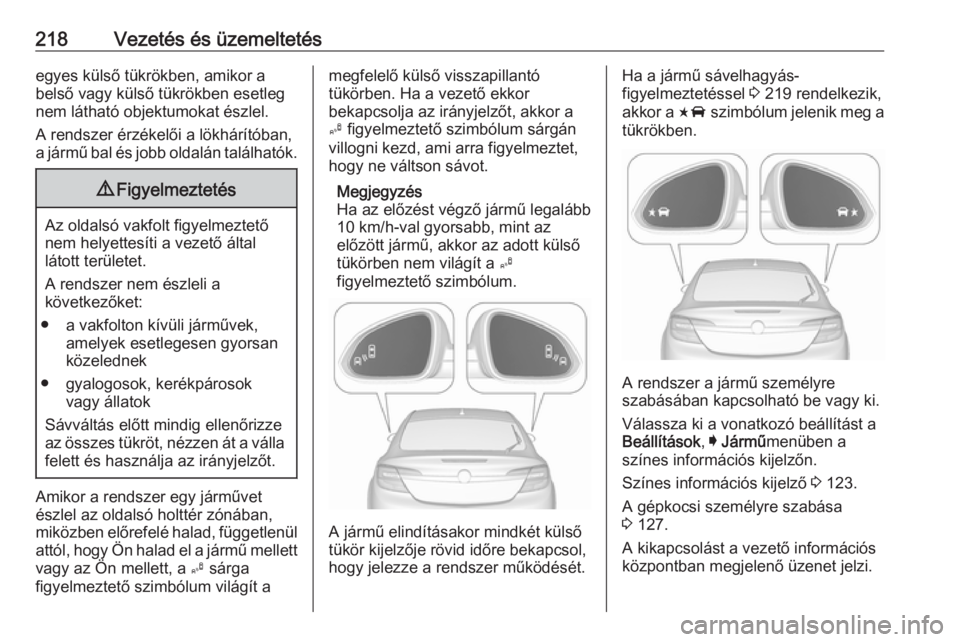

218Vezetés és üzemeltetésegyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.9 Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● a vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek
● gyalogosok, kerékpárosok vagy állatok
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel az oldalsó holttér zónában,
miközben előrefelé halad, függetlenül attól, hogy Ön halad el a jármű mellett
vagy az Ön mellett, a B sárga
figyelmeztető szimbólum világít a
megfelelő külső visszapillantó
tükörben. Ha a vezető ekkor
bekapcsolja az irányjelzőt, akkor a
B figyelmeztető szimbólum sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső tükörben nem világít a B
figyelmeztető szimbólum.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Ha a jármű sávelhagyás-
figyelmeztetéssel 3 219 rendelkezik,
akkor a F szimbólum jelenik meg a
tükrökben.
A rendszer a jármű személyre
szabásában kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Page 221 of 343

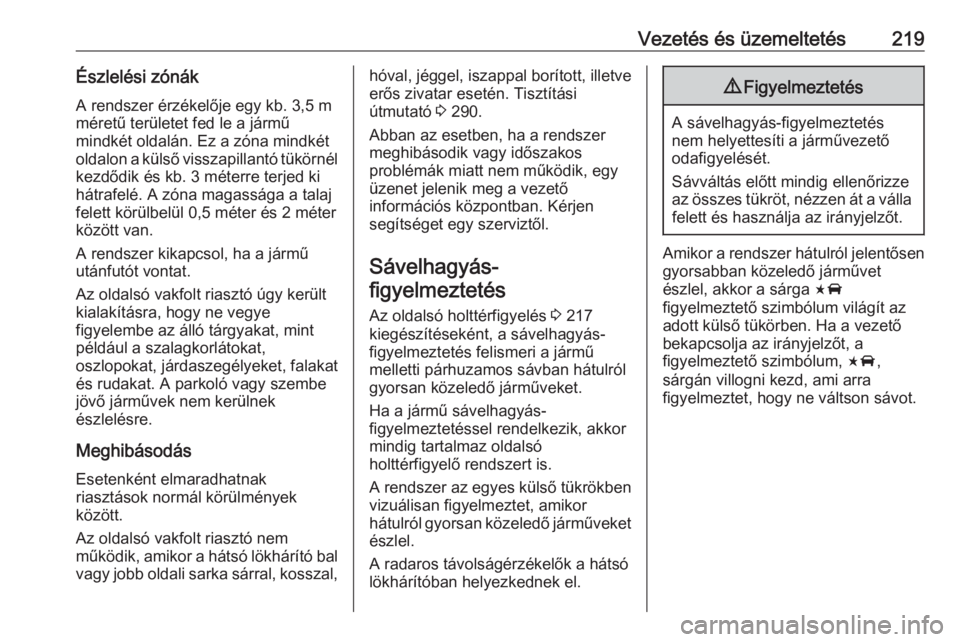

Vezetés és üzemeltetés219Észlelési zónákA rendszer érzékelője egy kb. 3,5 m
méretű területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett körülbelül 0,5 méter és 2 méter
között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint
például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás
Esetenként elmaradhatnak
riasztások normál körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,hóval, jéggel, iszappal borított, illetve
erős zivatar esetén. Tisztítási
útmutató 3 290.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Sávelhagyás-
figyelmeztetés
Az oldalsó holttérfigyelés 3 217
kiegészítéseként, a sávelhagyás-
figyelmeztetés felismeri a jármű
melletti párhuzamos sávban hátulról
gyorsan közeledő járműveket.
Ha a jármű sávelhagyás-
figyelmeztetéssel rendelkezik, akkor
mindig tartalmaz oldalsó
holttérfigyelő rendszert is.
A rendszer az egyes külső tükrökben vizuálisan figyelmeztet, amikor
hátulról gyorsan közeledő járműveket
észlel.
A radaros távolságérzékelők a hátsó
lökhárítóban helyezkednek el.9 Figyelmeztetés
A sávelhagyás-figyelmeztetés
nem helyettesíti a járművezető
odafigyelését.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer hátulról jelentősen
gyorsabban közeledő járművet
észlel, akkor a sárga F
figyelmeztető szimbólum világít az adott külső tükörben. Ha a vezető
bekapcsolja az irányjelzőt, a
figyelmeztető szimbólum, F,
sárgán villogni kezd, ami arra
figyelmeztet, hogy ne váltson sávot.
Page 222 of 343

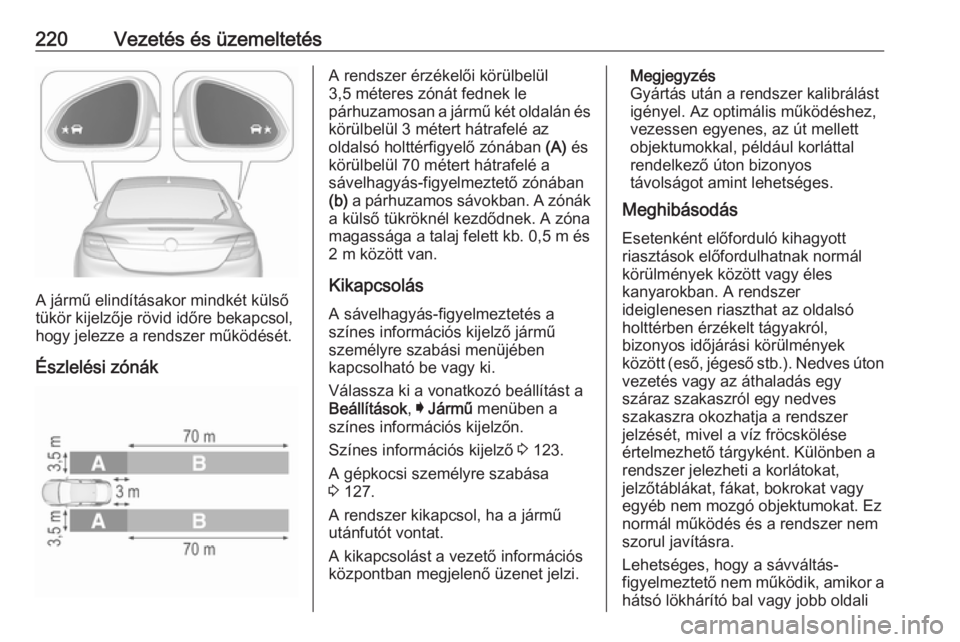

220Vezetés és üzemeltetés
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
Észlelési zónák
A rendszer érzékelői körülbelül
3,5 méteres zónát fednek le
párhuzamosan a jármű két oldalán és
körülbelül 3 métert hátrafelé az
oldalsó holttérfigyelő zónában (A) és
körülbelül 70 métert hátrafelé a sávelhagyás-figyelmeztető zónában
(b) a párhuzamos sávokban. A zónák
a külső tükröknél kezdődnek. A zóna
magassága a talaj felett kb. 0,5 m és
2 m között van.
Kikapcsolás
A sávelhagyás-figyelmeztetés a
színes információs kijelző jármű
személyre szabási menüjében
kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.Megjegyzés
Gyártás után a rendszer kalibrálást
igényel. Az optimális működéshez,
vezessen egyenes, az út mellett
objektumokkal, például korláttal
rendelkező úton bizonyos
távolságot amint lehetséges.
Meghibásodás
Esetenként előforduló kihagyott
riasztások előfordulhatnak normál
körülmények között vagy éles
kanyarokban. A rendszer
ideiglenesen riaszthat az oldalsó holttérben érzékelt tágyakról,
bizonyos időjárási körülmények
között (eső, jégeső stb.). Nedves úton vezetés vagy az áthaladás egy
száraz szakaszról egy nedves
szakaszra okozhatja a rendszer
jelzését, mivel a víz fröcskölése
értelmezhető tárgyként. Különben a
rendszer jelezheti a korlátokat,
jelzőtáblákat, fákat, bokrokat vagy
egyéb nem mozgó objektumokat. Ez
normál működés és a rendszer nem
szorul javításra.
Lehetséges, hogy a sávváltás-
figyelmeztető nem működik, amikor a
hátsó lökhárító bal vagy jobb oldali
Page 223 of 343

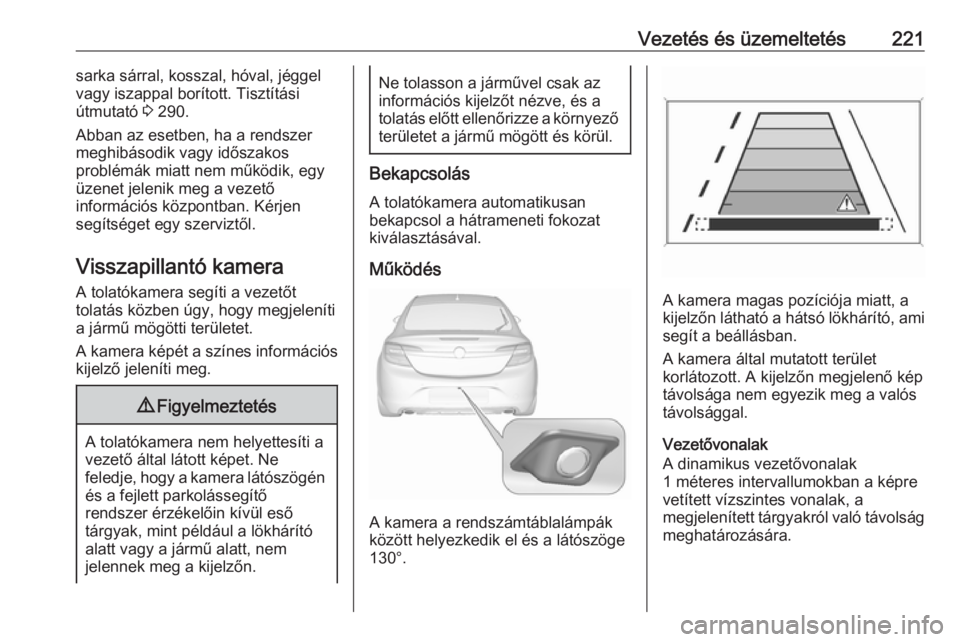

Vezetés és üzemeltetés221sarka sárral, kosszal, hóval, jéggel
vagy iszappal borított. Tisztítási
útmutató 3 290.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szerviztől.
Visszapillantó kamera A tolatókamera segíti a vezetőt
tolatás közben úgy, hogy megjeleníti
a jármű mögötti területet.
A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.
A kamera magas pozíciója miatt, a
kijelzőn látható a hátsó lökhárító, ami segít a beállásban.
A kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
Page 224 of 343

222Vezetés és üzemeltetés

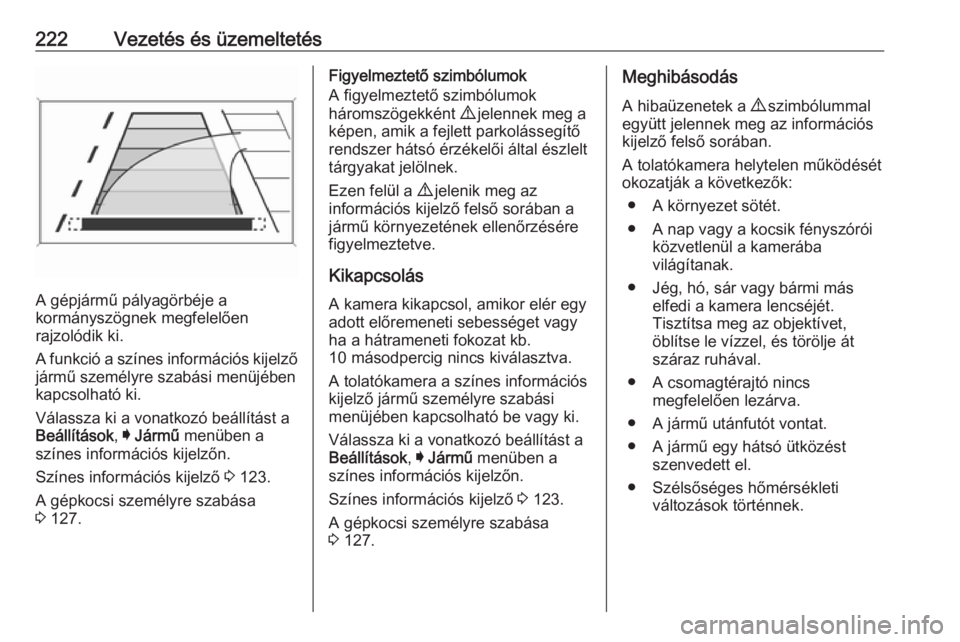

A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció a színes információs kijelző jármű személyre szabási menüjében
kapcsolható ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat jelölnek.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában a
jármű környezetének ellenőrzésére
figyelmeztetve.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera a színes információs
kijelző jármű személyre szabási
menüjében kapcsolható be vagy ki.
Válassza ki a vonatkozó beállítást a
Beállítások , I Jármű menüben a
színes információs kijelzőn.
Színes információs kijelző 3 123.
A gépkocsi személyre szabása
3 127.Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.
A tolatókamera helytelen működését
okozatják a következők:
● A környezet sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át száraz ruhával.
● A csomagtérajtó nincs megfelelően lezárva.
● A jármű utánfutót vontat.
● A jármű egy hátsó ütközést szenvedett el.
● Szélsőséges hőmérsékleti változások történnek.
