Conservação do veículo223Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás
do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar para a esquerda para desbloquear.
Rebater o compartimento para baixo e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Visores2Unidade de controlo da carro‐
çaria, luzes exteriores3Unidade de controlo da carro‐
çaria, luzes exteriores4Sistema de informação e lazer5Sistema de informação e lazer,
instrumento6Tomada, isqueiro7Tomada de energiaN.ºCircuito8Módulo de controlo da carro‐
çaria, luz do médio esquerdo9Módulo de controlo da carro‐
çaria, luz do médio direito10Módulo de controlo da carro‐
çaria, trancagem das portas11Ventoinha interior12Banco eléctrico do condutor13Bancos eléctricos dos passa‐
geiros14Conector de diagnóstico15Airbag16Relé da porta da bagageira17Sistema de ar condicionado18Diagnóstico de serviço19Módulo de controlo da carro‐
çaria, luzes de travão, luzes
traseiras, luzes do habitáculo20–

224Conservação do veículoN.ºCircuito21Painel de instrumentos22Sistema de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26Acessório de tomada da baga‐
geira
Caixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Atribuição dos fusíveis
N.ºCircuito1Módulo de controlo da capota
flexível, calha eléctrica direita2–3Sensores de estacionamento4Sistema de redução catalítica
selectiva5–6–7Banco eléctrico8Módulo de controlo da capota
flexível9Sistema de redução catalítica
selectiva10Sistema de redução catalítica
selectiva11Módulo do reboque, monitor da
pressão dos pneus e câmara
traseira12Módulo de controlo da capota
flexível, luzes traseiras

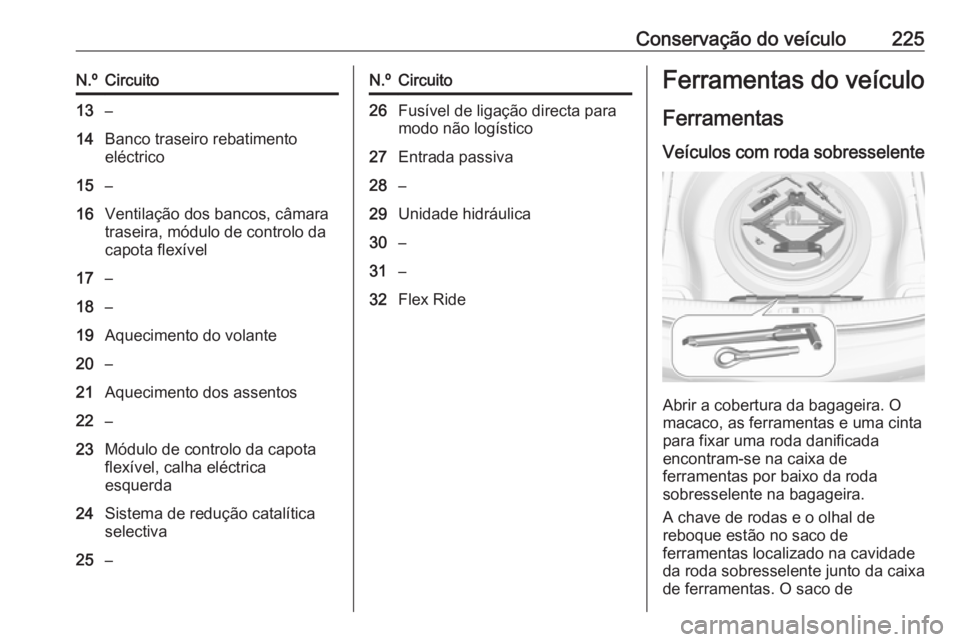

Conservação do veículo225N.ºCircuito13–14Banco traseiro rebatimento
eléctrico15–16Ventilação dos bancos, câmara
traseira, módulo de controlo da
capota flexível17–18–19Aquecimento do volante20–21Aquecimento dos assentos22–23Módulo de controlo da capota
flexível, calha eléctrica
esquerda24Sistema de redução catalítica
selectiva25–N.ºCircuito26Fusível de ligação directa para
modo não logístico27Entrada passiva28–29Unidade hidráulica30–31–32Flex RideFerramentas do veículo
Ferramentas Veículos com roda sobresselente
Abrir a cobertura da bagageira. O
macaco, as ferramentas e uma cinta
para fixar uma roda danificada
encontram-se na caixa de
ferramentas por baixo da roda
sobresselente na bagageira.
A chave de rodas e o olhal de
reboque estão no saco de
ferramentas localizado na cavidade da roda sobresselente junto da caixa
de ferramentas. O saco de

226Conservação do veículoferramentas está preso pelo
dispositivo de fixação à haste de
arrumação. Remover a caixa de
ferramentas e o dispositivo de fixação do saco de ferramentas da haste de
arrumação para ter acesso às
ferramentas no saco.
Roda sobresselente 3 240.
Veículos com kit de reparação de
pneus
Algumas ferramentas e o olhal de
reboque estão juntos com o kit de
reparação de pneus numa caixa de
ferramentas na bagageira, por baixo
da cobertura do piso.
Veículos com kit de reparação de
pneus e piso raso da bagageira
Algumas ferramentas e o olhal de
reboque encontram-se junto do kit de
reparação de pneus num saco, o qual
está preso ao olhal de fixação
dianteiro esquerdo na bagageira.
Rodas
Não existem jantes especiais para os
veículos com motores a gasóleo e
apenas são permitidas jantes de liga leve especiais aprovadas para este
veículo.
Estado dos pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo
recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não entalar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Pneus de Inverno
Os pneus de Inverno aumentam a
segurança da condução a
temperaturas inferiores a 7 ºC pelo
que deverão ser montados em todas
as jantes.

Conservação do veículo227São permitidas todas as medidas de
pneus como pneus de Inverno
3 265.
Utilizar a medida de pneus
225/55 R17 apenas como pneus de
Inverno.
Nos veículos como motores a diesel
não são instaladas jantes especiais e
apenas são permitidas jantes de liga leve especiais aprovadas para o
veículo.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão do condutor.
Designação dos pneus Por exemplo, 235/55 R 17 99 V235:Largura do pneu, mm55:Relação da secção transversal
(relação entre altura e largura
do pneu), %R:Tipo de cinta: RadialRF:Tipo: RunFlat17:Diâmetro da jante, polegadas99:Índice de carga, p. ex. 99 é
equivalente a 775 kgV:Letra do código de velocidadeLetra do código de velocidade:Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolha um pneu adequado para a
velocidade máxima do veículo.
É possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 260.
Pneus direccionais Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex., uma seta) na
parede lateral do pneu.
Sistema de controlo da
pressão dos pneus
O sistema de controlo da pressão dos pneus verifica a pressão dos quatro
pneus uma vez por minuto quando a
velocidade do veículo ultrapassa
determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem estar à pressão indicada.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.

228Conservação do veículoAs actuais pressões dos pneus
podem ser apresentadas no Veículo
informação menu no Centro de
Informação do Condutor.
O menu pode ser seleccionado
através dos botões na alavanca de
sinalização de mudança de direcção.
Premir MENU para seleccionar o
Veículo informação menu X .
Rodar a roda de regulação para
seleccionar o sistema de
monitorização da pressão dos pneus.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 231.Uma situação de pressão baixa
detetada é indicada pela luz de aviso
w 3 99.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 265.
Se w piscar durante
60-90 segundos e em seguida ficar
acesa continuamente, existe uma
avaria no sistema. Consultar uma oficina.
Após o enchimento, a condução
poderá ser necessária para a
actualização dos valores da pressão

Conservação do veículo229dos pneus no Centro de Informação
do Condutor. Durante esse período
de tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar após a
condução, isto pode ser um indicador
de aproximação a um estado de
pressão baixa dos pneus. Verificar a
pressão dos pneus.
Mensagens do veículo 3 108.
Se a pressão dos pneus tiver de ser reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão
dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de controlo da pressão dos
pneus não está operacional para estes pneus. O indicador de controlo
w acende. Para as outras três rodas
o sistema mantém-se operacional.A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.
De cada vez que os pneus são
substituídos, os sensores da pressão
dos pneus devem ser desmontados e submetidos a manutenção. No caso
do sensor aparafusado, substituir o
núcleo da válvula e o anel de
vedação. No caso do sensor preso
por grampo, substituir a haste
completa da válvula.
Estado de carga do veículo
Ajustar a pressão dos pneus à carga
de acordo com a etiqueta de
informação dos pneus ou a tabela de
pressão dos pneus 3 265 e
selecionar a definição adequada no
menu Carga dos pneus no Centro deInformação do Condutor 3 101. Esta
definição é a referência para os
avisos de pressão dos pneus.
O menu Carga dos pneus apenas
aparece se o veículo estiver parado e
o travão de mão engatado. Nos
veículos com caixa de velocidades
automática, a alavanca seletora deve
estar em P.
Seleccionar:
● Ligeira para pressão de conforto
até 3 pessoas
● Eco para pressão Eco até
3 pessoas
● Máx para carga total

230Conservação do veículoProcesso de correspondência do
sensor de pressão dos pneus
Cada sensor de pressão dos pneus
tem um código de identificação único.
É necessário efetuar a
correspondência do código de
identificação com uma nova posição
da roda depois de rodar as rodas ou
de substituir o conjunto de rodas
completo e se um ou mais sensores
de pressão dos pneus foram
substituídos. O processo de
correspondência do sensor de
pressão dos pneus também deve ser
efetuado depois de substituir uma
roda sobresselente por uma roda de
estrada com o sensor de pressão dos pneus.
A luz de anomalia w e a mensagem
ou código de aviso deverão apagar-
-se no próximo ciclo de ignição. A
correspondência dos sensores com
as posições das rodas é efetuada
utilizando uma ferramenta de
reprogramação, pela seguinte
ordem: roda dianteira esquerda, roda
dianteira direita, roda traseira direita
e roda traseira esquerda. O indicadorde mudança de direcção na posição
activa actual mantém-se aceso até
ocorrer a correspondência do sensor.
Consultar a respectiva oficina para oserviço ou para adquirir uma
ferramenta de nova memorização.
Tem 2 minutos para fazer
corresponder a primeira posição da
roda e 5 minutos no total para fazer
corresponder as quatro posições das
rodas. Caso demore mais tempo, o
processo de correspondência pára e
tem de ser reiniciado.
O processo de correspondência do
sensor de pressão dos pneus é o
seguinte:
1. Aplicar o travão de mão.
2. Ligue a ignição.
3. Nos veículos com caixa de velocidades automática: colocar a
alavanca selectora na posição P.
Nos veículos com caixa de velocidades manual: seleccionaro ponto-morto.4. Utilizar MENU na alavanca do
indicador de mudança de direção
para selecionar o Menu de
informação do veículo no Centro
de Informação do Condutor.
5. Utilizar a roda de regulação para navegar até ao menu de pressão
dos pneus.
6. Premir SET/CLR para iniciar o
processo de correspondência do
sensor. Deverá ser apresentada
uma mensagem a pedir aceitação do processo.
7. Premir novamente SET/CLR para
confirmar a selecção. A buzina
toca duas vezes para indicar que
o receptor está em modo de
memorização.
8. Começar pela roda dianteira do lado esquerdo.
9. Colocar a ferramenta de reprogramação contra a parede
lateral do pneu, junto à haste da
válvula. Em seguida, premir o
botão para ativar o sensor de
pressão dos pneus. Um toque
curto da buzina confirma que foi
