Conservação do veículo215
2. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.
Indicadores de mudança de
direção dianteiros
1. Rodar a tampa (1) para a esquerda e retirá-la.
2. A figura mostra a versão comfaróis de halogéneo.
A figura mostra a versão com
faróis de iluminação dianteira
adaptativa.
Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.

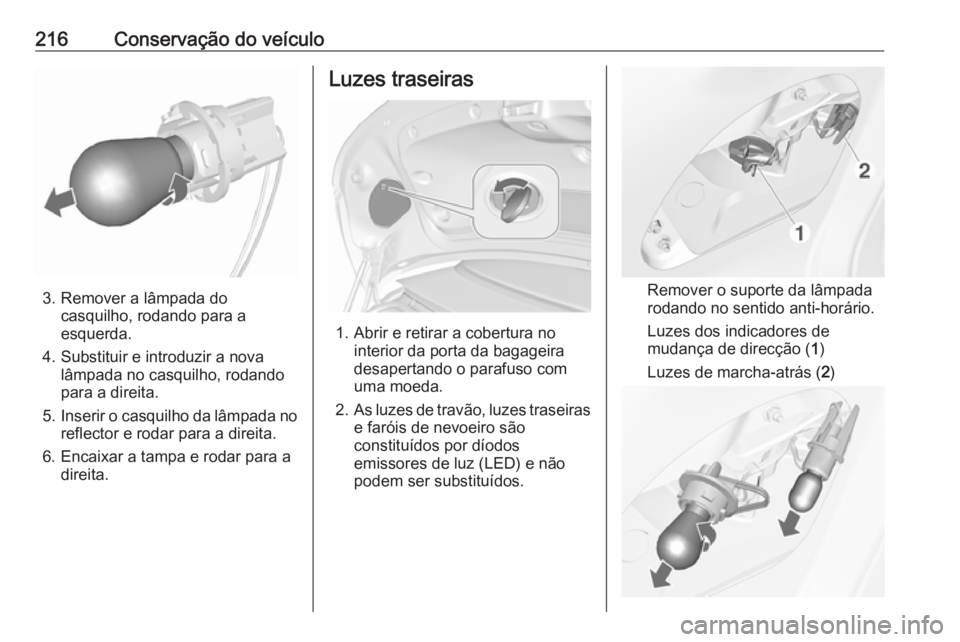

216Conservação do veículo
3. Remover a lâmpada docasquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.
Luzes traseiras
1. Abrir e retirar a cobertura nointerior da porta da bagageira
desapertando o parafuso com
uma moeda.
2. As luzes de travão, luzes traseiras
e faróis de nevoeiro são
constituídos por díodos
emissores de luz (LED) e não
podem ser substituídos.
Remover o suporte da lâmpada
rodando no sentido anti-horário.
Luzes dos indicadores de
mudança de direcção ( 1)
Luzes de marcha-atrás ( 2)

Conservação do veículo2173. Retirar e substituir a lâmpada
4. Inserir o suporte da lâmpada no conjunto de luzes traseiras e
rodar no sentido horário.
5. Fechar a tampa inserir primeiro os
ganchos de fixação. Fixar a
tampa rodando o parafuso no
sentido horário com uma moeda.
Luzes adicionais no quadro da
porta da bagageira
1. Abrir a tampa da bagageira.
2. Soltar a cobertura do interior do painel e desmontar.
3. Remover o suporte da lâmpada rodando no sentido anti-horário.
Luzes dos indicadores de
mudança de direcção ( 1)
Luzes traseiras ( 2)
4. Retirar e substituir a lâmpada.
5. Inserir o suporte da lâmpada no compartimento e rodar no sentido
horário.
6. Fixar a cobertura da moldura lateral.

218Conservação do veículoIndicadores de mudança de
direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.

Conservação do veículo219
3.Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo
Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● Na frente esquerda do compartimento do motor,
● Em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à
direita, atrás do porta-luvas,
● Atrás de uma tampa à esquerda da bagageira.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que
levou a que se fundisse.
Algumas funções são protegidas por
vários fusíveis.

220Conservação do veículoPodem também existir fusíveis sem
função atribuída.Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo221N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento retrovisor7Comando da ventoinha8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação13Válvulas ABS14–N.ºCircuito15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
diesel28Sistema Start/Stop29Travão de mão eléctrico

222Conservação do veículoN.ºCircuito30Bomba ABS31–32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Vidros eléctricos, sensor de
chuva, espelho retrovisor exte‐
rior36Controlo da climatização37–38Bomba de vácuo39Módulo de controlo do sistema
do combustível40Sistema lava pára-brisas41Máximos lado direito (Halo‐
géneo)42Ventoinha do radiadorN.ºCircuito43Limpa-pára-brisas44–45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51–52Aquecedor auxiliar, motor a
diesel53Módulo de controlo da caixa de
velocidades, Módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionadoDepois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painelde instrumentos
