2016.5 OPEL CASCADA Gebruikershandleiding (in Dutch)

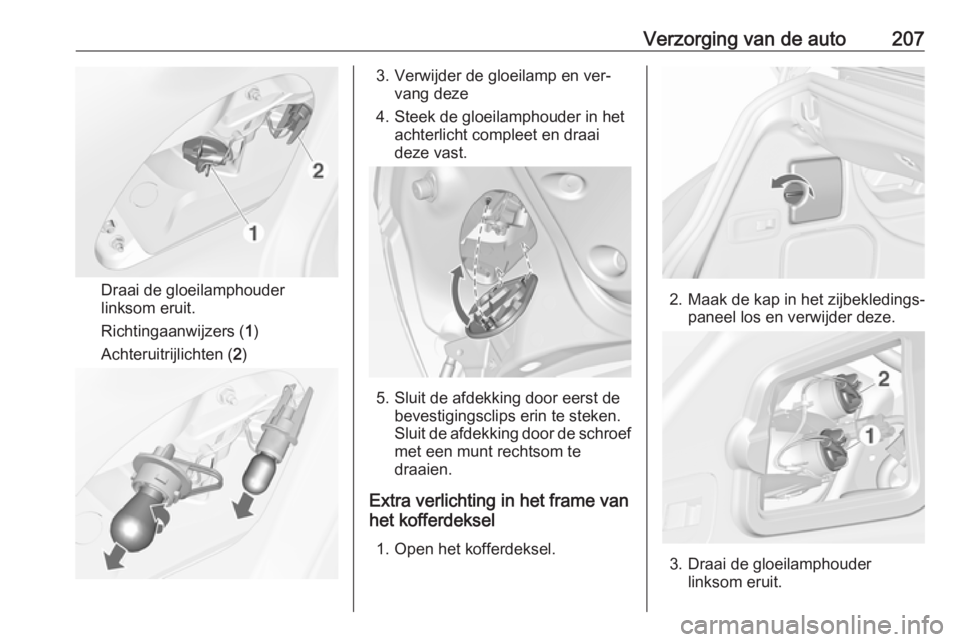

Verzorging van de auto207
Draai de gloeilamphouder
linksom eruit.
Richtingaanwijzers ( 1)
Achteruitrijlichten ( 2)
3. Verwijder de gloeilamp en ver‐
vang deze
4. Steek de gloeilamphouder in het achterlicht compleet en draai
deze vast.
5. Sluit de afdekking door eerst de bevestigingsclips erin te steken.
Sluit de afdekking door de schroef
met een munt rechtsom te
draaien.
Extra verlichting in het frame van
het kofferdeksel
1. Open het kofferdeksel.
2. Maak de kap in het zijbekledings‐ paneel los en verwijder deze.
3. Draai de gloeilamphouder linksom eruit.

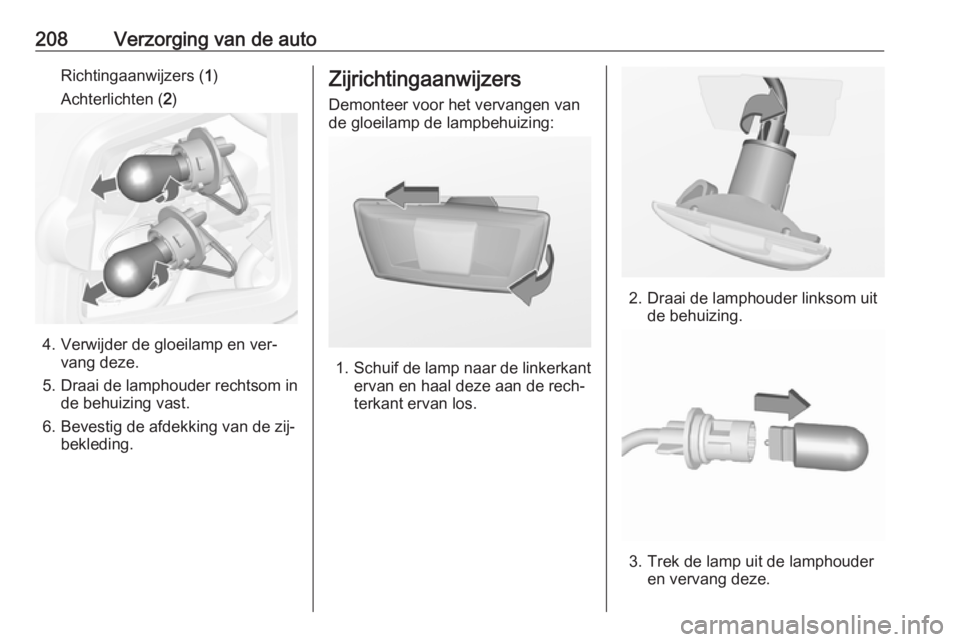

208Verzorging van de autoRichtingaanwijzers (1)
Achterlichten ( 2)
4. Verwijder de gloeilamp en ver‐
vang deze.
5. Draai de lamphouder rechtsom in de behuizing vast.
6. Bevestig de afdekking van de zij‐ bekleding.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

Verzorging van de auto2094. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.

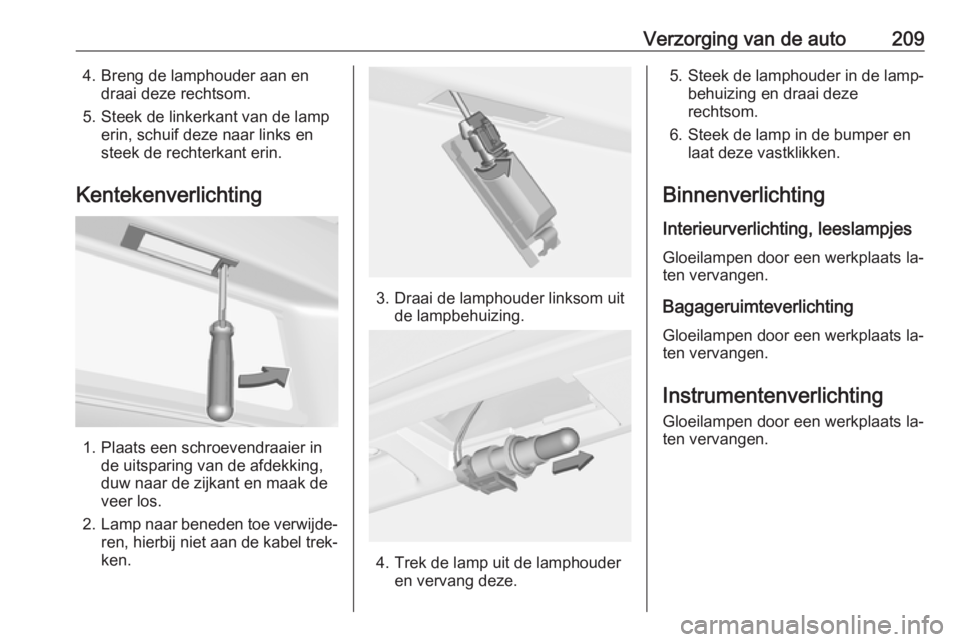

Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats la‐
ten vervangen.

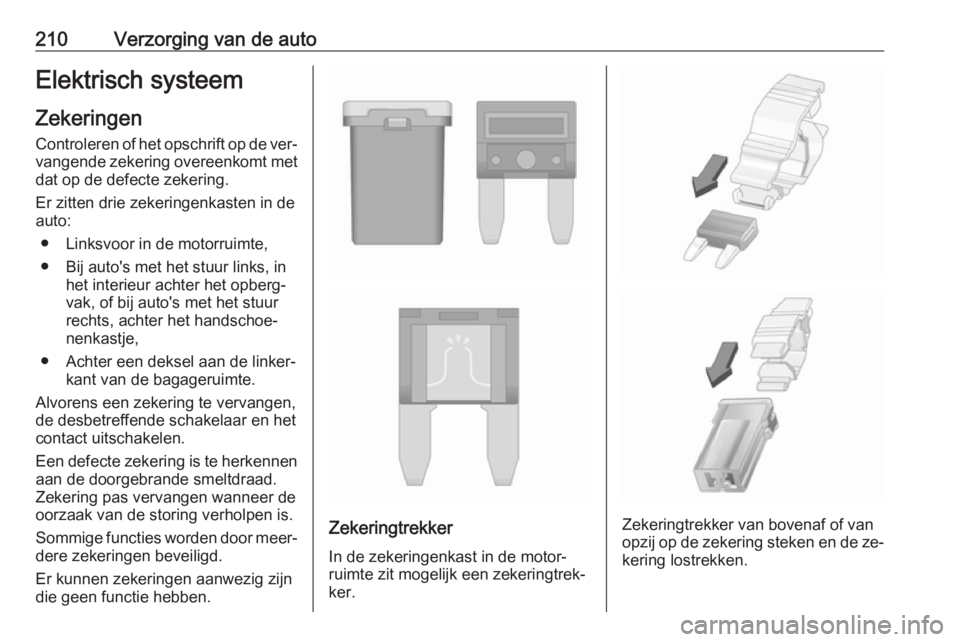

210Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● Linksvoor in de motorruimte,
● Bij auto's met het stuur links, in het interieur achter het opberg‐vak, of bij auto's met het stuurrechts, achter het handschoe‐
nenkastje,
● Achter een deksel aan de linker‐ kant van de bagageruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐
dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de ze‐
kering lostrekken.

Verzorging van de auto211Zekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17Transmissieregelmodule18Verwarmbare achterruit

212Verzorging van de autoNr.Stroomkring19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Elektrisch bediende ruiten,
regensensor, buitenspiegelNr.Stroomkring36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotorNr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er sto‐
ringen optreden.

Verzorging van de auto213Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht links9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker

214Verzorging van de autoNr.Stroomkring15Airbag16Kofferdekselrelais17Airconditioningssysteem18Servicediagnose19Carrosserieregelmodule,
remlichten, achterlichten, interi‐
eurverlichting20–21Instrumentenpaneel22Ontstekingssysteem23Carrosserieregelmodule24Carrosserieregelmodule25–26Extra 12 V-aansluiting kofferbak
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.
Toewijzingen van de zekeringen
Nr.Stroomkring1Regelmodule sofftop, elektri‐
sche rail rechts2–3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8Regelmodule sofftop9Systeem voor selectieve kataly‐
satorreductie10Systeem voor selectieve kataly‐
satorreductie11Aanhangermodule, banden‐
spanningscontrole en achteruit‐
kijkcamera12Regelmodule sofftop, achter‐
lichten13–14Achterbank elektrisch neerklap‐
baar
