2016.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Уход за автомобилем255могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Запасное колесо имеет стальной
диск.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.

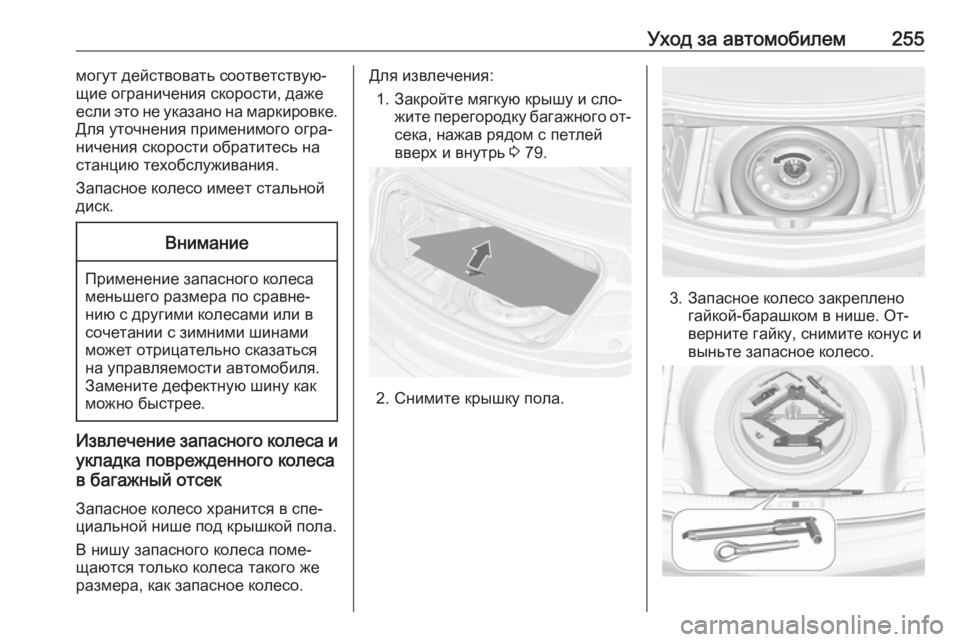

Извлечение запасного колеса и
укладка поврежденного колеса
в багажный отсек
Запасное колесо хранится в спе‐
циальной нише под крышкой пола.
В нишу запасного колеса поме‐
щаются только колеса такого же
размера, как запасное колесо.
Для извлечения:
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐
сека, нажав рядом с петлей
вверх и внутрь 3 79.
2. Снимите крышку пола.
3. Запасное колесо закреплено
гайкой-барашком в нише. От‐
верните гайку, снимите конус и
выньте запасное колесо.

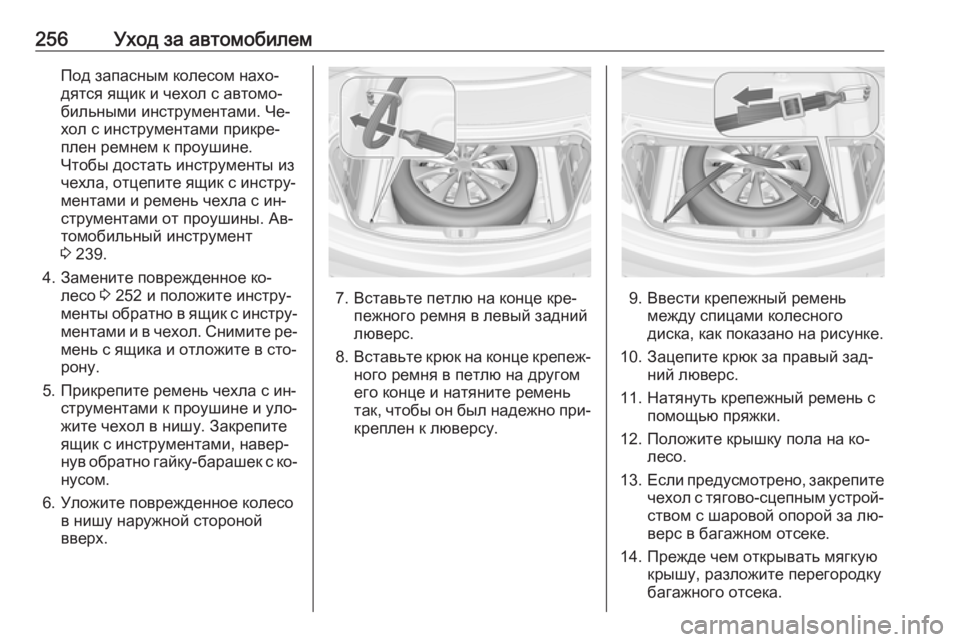

256Уход за автомобилемПод запасным колесом нахо‐
дятся ящик и чехол с автомо‐
бильными инструментами. Че‐
хол с инструментами прикре‐
плен ремнем к проушине.
Чтобы достать инструменты из чехла, отцепите ящик с инстру‐
ментами и ремень чехла с ин‐
струментами от проушины. Ав‐ томобильный инструмент
3 239.
4. Замените поврежденное ко‐ лесо 3 252 и положите инстру‐
менты обратно в ящик с инстру‐
ментами и в чехол. Снимите ре‐
мень с ящика и отложите в сто‐
рону.
5. Прикрепите ремень чехла с ин‐ струментами к проушине и уло‐
жите чехол в нишу. Закрепите
ящик с инструментами, навер‐
нув обратно гайку-барашек с ко‐
нусом.
6. Уложите поврежденное колесо в нишу наружной стороной
вверх.
7. Вставьте петлю на конце кре‐ пежного ремня в левый задний
люверс.
8. Вставьте крюк на конце крепеж‐
ного ремня в петлю на другом
его конце и натяните ремень
так, чтобы он был надежно при‐ креплен к люверсу.9. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
10. Зацепите крюк за правый зад‐ ний люверс.
11. Натянуть крепежный ремень с помощью пряжки.
12. Положите крышку пола на ко‐ лесо.
13. Если предусмотрено, закрепите
чехол с тягово-сцепным устрой‐
ством с шаровой опорой за лю‐
верс в багажном отсеке.
14. Прежде чем открывать мягкую крышу, разложите перегородку
багажного отсека.

Уход за автомобилем257Укладка запасного колеса наместо после замены
поврежденного колеса
1. Закройте мягкую крышу и сло‐ жите перегородку багажного от‐сека.
2. Снимите крышку пола, отвер‐ ните и снимите гайку-барашек и
конус.
3. Уложите инструменты обратно в ящик с инструментами и в че‐
хол.
4. Уложите поврежденное колесо в нишу наружной стороной
вверх.5. Вставьте эксцентрический ко‐ нус в углубление запасного ко‐
леса и поверните его так, чтобы колесо было максимальносдвинуто вперед. Закрепите ко‐
лесо, навернув гайку-барашек
на болт по часовой стрелке.
6. Вставьте и закройте крышку пола.9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом дли‐
тельное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 248.

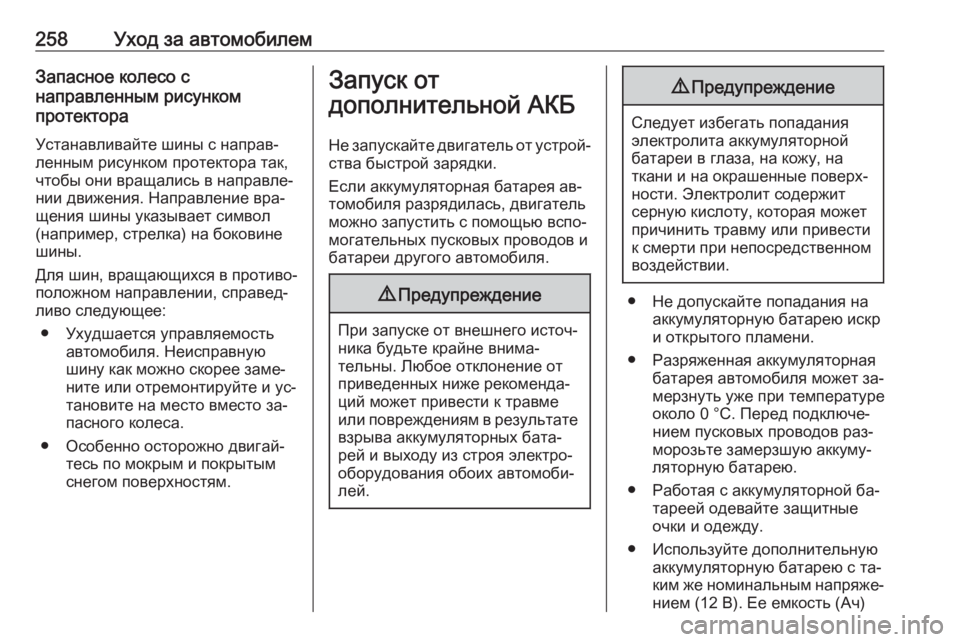

258Уход за автомобилемЗапасное колесо с
направленным рисунком
протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Для шин, вращающихся в противо‐ положном направлении, справед‐
ливо следующее:
● Ухудшается управляемость автомобиля. Неисправную
шину как можно скорее заме‐ ните или отремонтируйте и ус‐
тановите на место вместо за‐
пасного колеса.
● Особенно осторожно двигай‐ тесь по мокрым и покрытым
снегом поверхностям.Запуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐
ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐
могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
● Не допускайте попадания на аккумуляторную батарею искр
и открытого пламени.
● Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключе‐
нием пусковых проводов раз‐
морозьте замерзшую аккуму‐
ляторную батарею.
● Работая с аккумуляторной ба‐ тареей одевайте защитные
очки и одежду.
● Используйте дополнительную аккумуляторную батарею с та‐
ким же номинальным напряже‐
нием (12 В). Ее емкость (Ач)

Уход за автомобилем259должна быть не менее емкостиразряженной аккумуляторной
батареи.
● Пусковые провода должны иметь изолированные зажимы
сечением не менее 16 мм 2
(25
мм 2
для дизельных двигате‐
лей).
● Не отключайте разряженную батарею от автомобильной
сети.
● Отключите лишние потреби‐ тели тока.
● Во время запуска от внешнего источника не наклоняйтесь надаккумуляторной батареей.
● Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
● При запуске от вспомогатель‐ ной батареи автомобили не
должны касаться друг друга.
● Затянуть стояночный тормоз, установить рычаг переключе‐
ния механической коробки пе‐
редач в нейтральное положе‐ние, установить рычаг пере‐
ключения автоматической ко‐
робки передач в положение P.
● Снимите защитные колпачки с положительных клемм обеихаккумуляторных батарей.

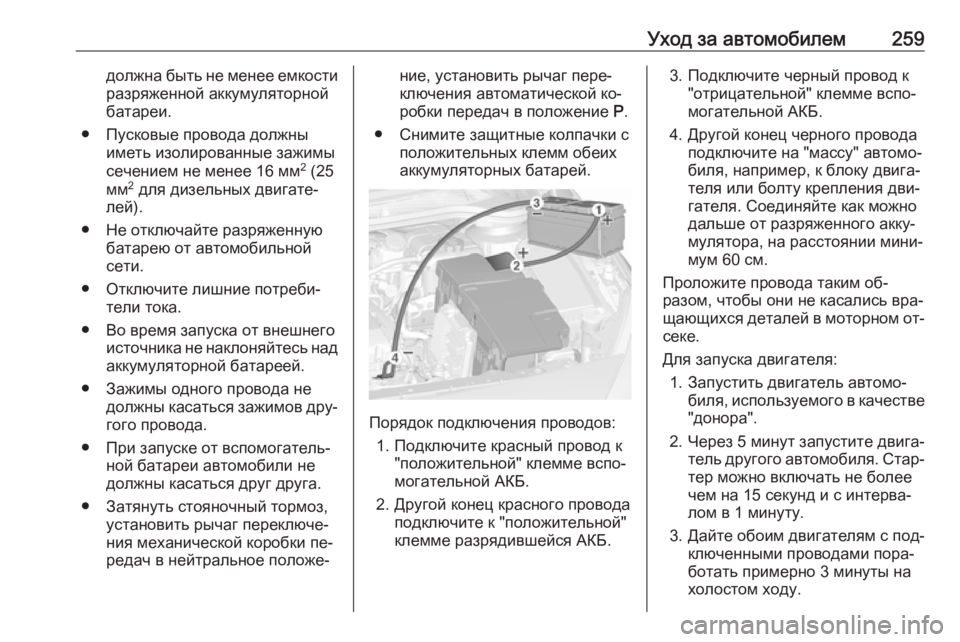

Порядок подключения проводов:
1. Подключите красный провод к "положительной" клемме вспо‐
могательной АКБ.
2. Другой конец красного провода подключите к "положительной"
клемме разрядившейся АКБ.
3. Подключите черный провод к "отрицательной" клемме вспо‐
могательной АКБ.
4. Другой конец черного провода подключите на "массу" автомо‐
биля, например, к блоку двига‐
теля или болту крепления дви‐
гателя. Соединяйте как можно
дальше от разряженного акку‐
мулятора, на расстоянии мини‐
мум 60 см.
Проложите провода таким об‐
разом, чтобы они не касались вра‐
щающихся деталей в моторном от‐
секе.
Для запуска двигателя: 1. Запустить двигатель автомо‐ биля, используемого в качестве"донора".
2. Через 5 минут запустите двига‐ тель другого автомобиля. Стар‐
тер можно включать не более
чем на 15 секунд и с интерва‐
лом в 1 минуту.
3. Дайте обоим двигателям с под‐ ключенными проводами пора‐
ботать примерно 3 минуты на
холостом ходу.

260Уход за автомобилем4. На автомобиле с разряженнойАКБ включите потребители
тока (например, фары, обогрев
заднего стекла).
5. Отключение проводов произво‐

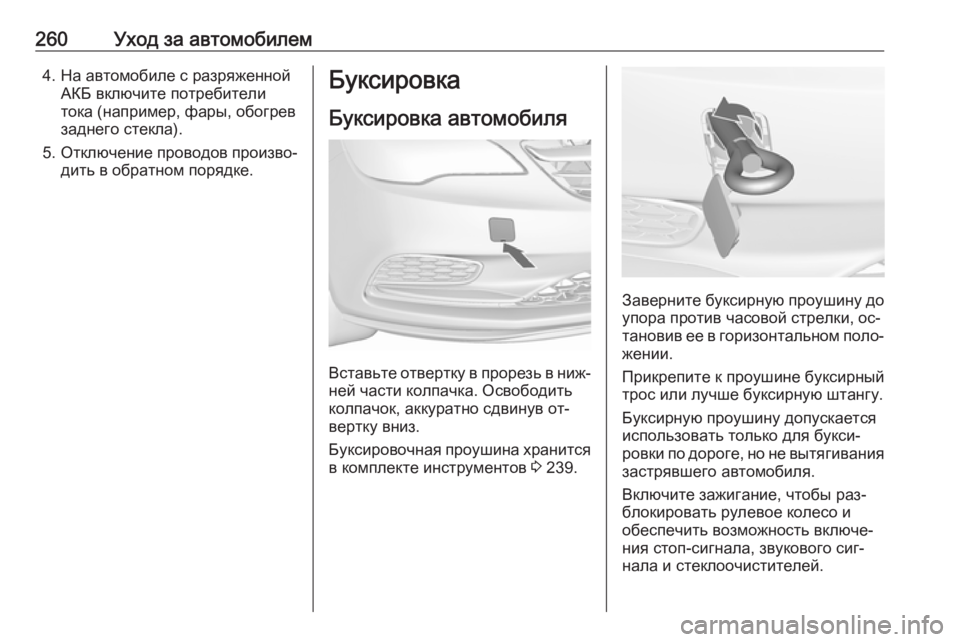

дить в обратном порядке.Буксировка
Буксировка автомобиля
Вставьте отвертку в прорезь в ниж‐
ней части колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится в комплекте инструментов 3 239.
Заверните буксирную проушину до
упора против часовой стрелки, ос‐
тановив ее в горизонтальном поло‐
жении.
Прикрепите к проушине буксирный
трос или лучше буксирную штангу.
Буксирную проушину допускается
использовать только для букси‐
ровки по дороге, но не вытягивания застрявшего автомобиля.
Включите зажигание, чтобы раз‐
блокировать рулевое колесо и
обеспечить возможность включе‐
ния стоп-сигнала, звукового сиг‐
нала и стеклоочистителей.

Уход за автомобилем261Коробка передач в нейтральном
положении.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
При неработающем двигателе для
торможения и управления руле‐
вым колесом требуются значи‐
тельно большие усилия.
Чтобы в салон не попадали отра‐
ботавшие газы буксирующего ав‐
томобиля, при закрытой мягкой крыше закройте окна и включите
систему рециркуляции воздуха.
Для автомобилей с автоматиче‐
ской коробкой передач: Буксиро‐ вать автомобиль следует в направ‐ лении его движения вперед со ско‐
ростью не более 80 км/ч на рас‐
стояние не далее 100 км. Во всех
остальных случаях, а также при не‐ исправности коробки передач, пе‐
редний мост необходимо поднять от земли.
Обратитесь за помощью на стан‐
цию техобслуживания.
После завершения буксировки вы‐
верните буксирную проушину по
часовой стрелке.
Вставьте колпачок сверху и зафик‐ сируйте внизу.
Буксировка другогоавтомобиля
Вставьте отвертку в прорезь у ниж‐ ней дуги колпачка. Освободить
колпачок, аккуратно сдвинув от‐
вертку вниз.
Буксировочная проушина хранится
в комплекте инструментов 3 239.
Заверните буксирную проушину до
упора против часовой стрелки, ос‐
тановив ее в горизонтальном поло‐ жении.
Категорически запрещается ис‐
пользовать в качестве буксирной проушины проволочную серьгу,
расположенную под автомобилем
сзади.
Прикрепить буксирный трос или
еще лучше жесткую буксирную
балку к буксирной проушине.

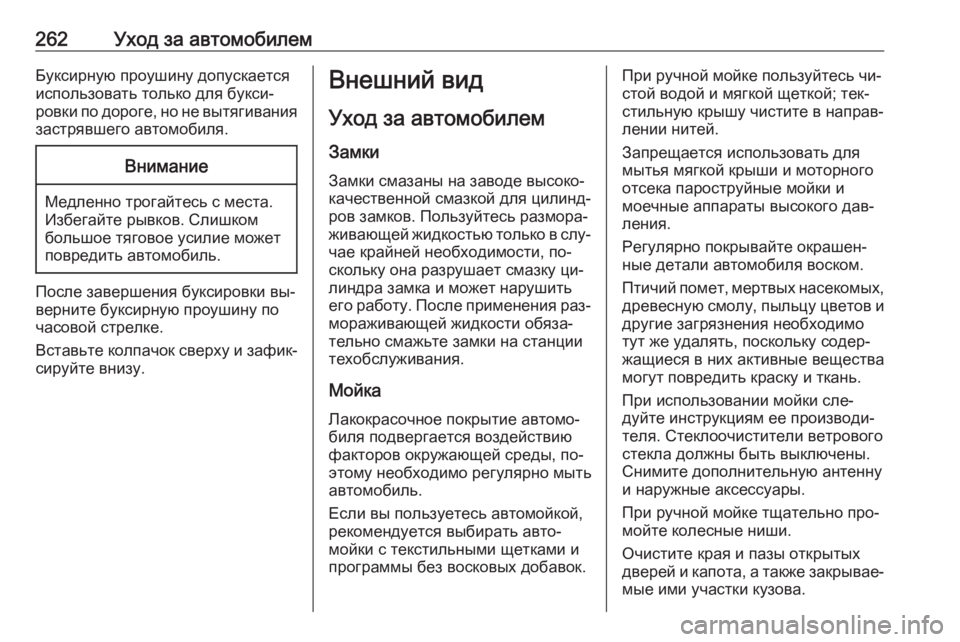

262Уход за автомобилемБуксирную проушину допускается
использовать только для букси‐ ровки по дороге, но не вытягивания застрявшего автомобиля.Внимание
Медленно трогайтесь с места.
Избегайте рывков. Слишком
большое тяговое усилие может
повредить автомобиль.
После завершения буксировки вы‐
верните буксирную проушину по
часовой стрелке.
Вставьте колпачок сверху и зафик‐ сируйте внизу.
Внешний вид
Уход за автомобилем Замки
Замки смазаны на заводе высоко‐
качественной смазкой для цилинд‐
ров замков. Пользуйтесь размора‐
живающей жидкостью только в слу‐ чае крайней необходимости, по‐
скольку она разрушает смазку ци‐
линдра замка и может нарушить
его работу. После применения раз‐ мораживающей жидкости обяза‐
тельно смажьте замки на станции
техобслуживания.
Мойка
Лакокрасочное покрытие автомо‐
биля подвергается воздействию факторов окружающей среды, по‐
этому необходимо регулярно мыть
автомобиль.
Если вы пользуетесь автомойкой,
рекомендуется выбирать авто‐
мойки с текстильными щетками и программы без восковых добавок.При ручной мойке пользуйтесь чи‐
стой водой и мягкой щеткой; тек‐
стильную крышу чистите в направ‐
лении нитей.
Запрещается использовать для
мытья мягкой крыши и моторного
отсека пароструйные мойки и
моечные аппараты высокого дав‐
ления.
Регулярно покрывайте окрашен‐
ные детали автомобиля воском.
Птичий помет, мертвых насекомых, древесную смолу, пыльцу цветов идругие загрязнения необходимо
тут же удалять, поскольку содер‐
жащиеся в них активные вещества
могут повредить краску и ткань.
При использовании мойки сле‐
дуйте инструкциям ее производи‐
теля. Стеклоочистители ветрового
стекла должны быть выключены.
Снимите дополнительную антенну
и наружные аксессуары.
При ручной мойке тщательно про‐
мойте колесные ниши.
Очистите края и пазы открытых
дверей и капота, а также закрывае‐
мые ими участки кузова.
