2016.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

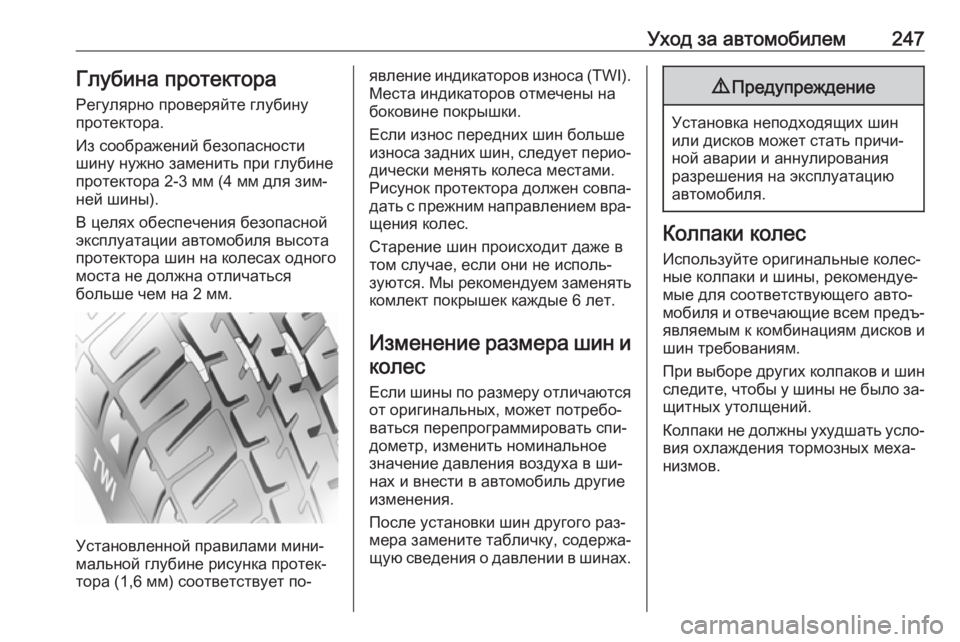

Уход за автомобилем247Глубина протектора
Регулярно проверяйте глубину
протектора.
Из соображений безопасности
шину нужно заменить при глубине
протектора 2-3 мм (4 мм для зим‐
ней шины).
В целях обеспечения безопасной
эксплуатации автомобиля высота
протектора шин на колесах одного
моста не должна отличаться
больше чем на 2 мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐ тора (1,6 мм) соответствует по‐
явление индикаторов износа ( TWI).
Места индикаторов отмечены на боковине покрышки.
Если износ передних шин больше
износа задних шин, следует перио‐ дически менять колеса местами.
Рисунок протектора должен совпа‐
дать с прежним направлением вра‐ щения колес.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комлект покрышек каждые 6 лет.
Изменение размера шин и колес
Если шины по размеру отличаются
от оригинальных, может потребо‐
ваться перепрограммировать спи‐
дометр, изменить номинальное
значение давления воздуха в ши‐
нах и внести в автомобиль другие
изменения.
После установки шин другого раз‐
мера замените табличку, содержа‐
щую сведения о давлении в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.
Колпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других колпаков и шин
следите, чтобы у шины не было за‐ щитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐низмов.

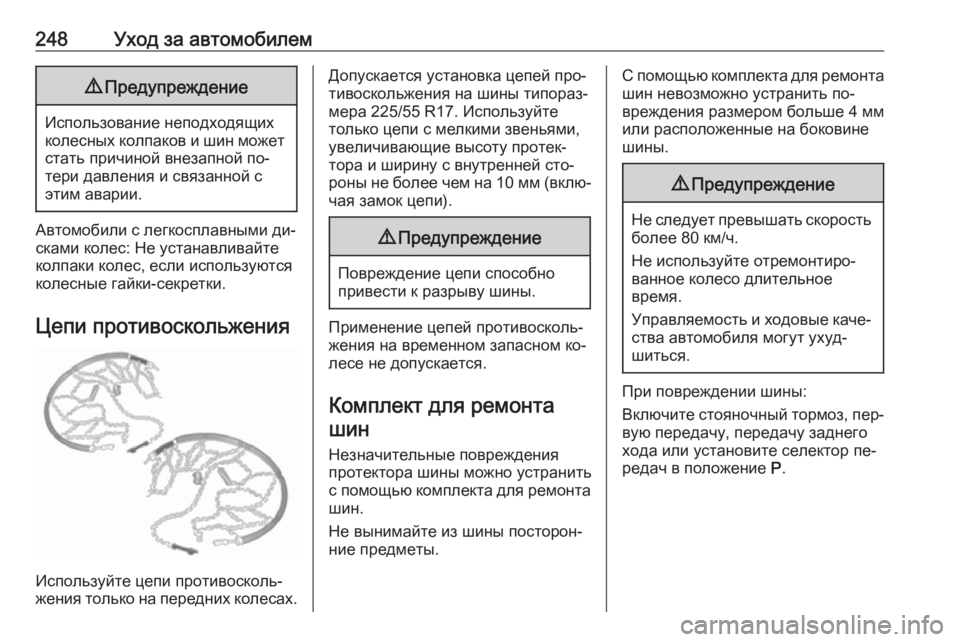

248Уход за автомобилем9Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной по‐
тери давления и связанной с
этим аварии.
Автомобили с легкосплавными ди‐
сками колес: Не устанавливайте
колпаки колес, если используются
колесные гайки-секретки.
Цепи противоскольжения
Используйте цепи противосколь‐
жения только на передних колесах.
Допускается установка цепей про‐
тивоскольжения на шины типораз‐
мера 225/55 R17. Используйте
только цепи с мелкими звеньями,
увеличивающие высоту протек‐
тора и ширину с внутренней сто‐
роны не более чем на 10 мм (вклю‐
чая замок цепи).9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Применение цепей противосколь‐
жения на временном запасном ко‐ лесе не допускается.
Комплект для ремонташин
Незначительные повреждения
протектора шины можно устранить
с помощью комплекта для ремонта шин.
Не вынимайте из шины посторон‐
ние предметы.
С помощью комплекта для ремонта шин невозможно устранить по‐
вреждения размером больше 4 мм
или расположенные на боковине
шины.9 Предупреждение
Не следует превышать скорость
более 80 км/ч.
Не используйте отремонтиро‐
ванное колесо длительное
время.
Управляемость и ходовые каче‐
ства автомобиля могут ухуд‐
шиться.
При повреждении шины:
Включите стояночный тормоз, пер‐ вую передачу, передачу заднего
хода или установите селектор пе‐
редач в положение Р.

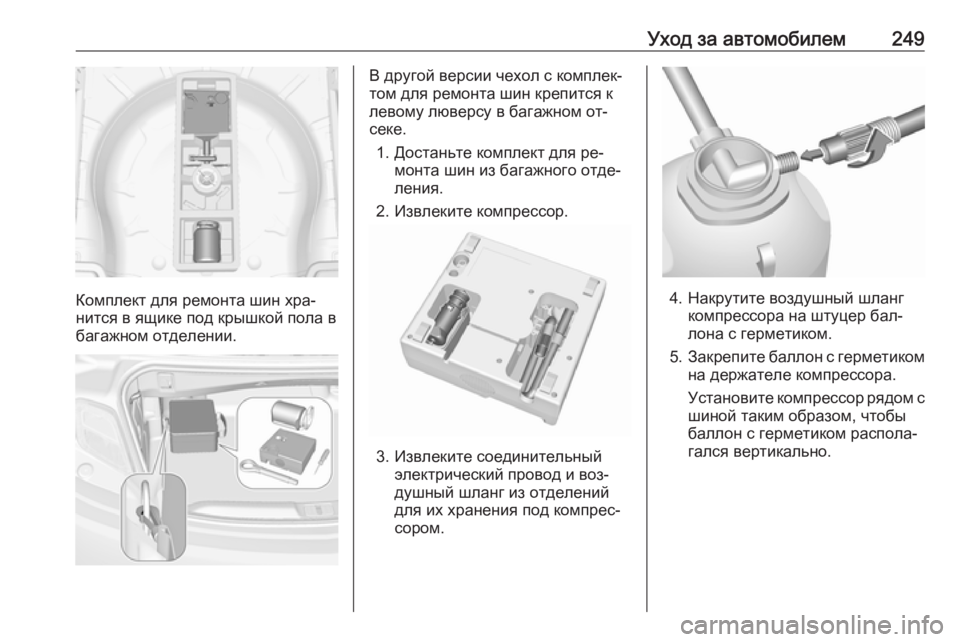

Уход за автомобилем249
Комплект для ремонта шин хра‐
нится в ящике под крышкой пола в
багажном отделении.
В другой версии чехол с комплек‐
том для ремонта шин крепится к левому люверсу в багажном от‐
секе.
1. Достаньте комплект для ре‐ монта шин из багажного отде‐
ления.
2. Извлеките компрессор.
3. Извлеките соединительный электрический провод и воз‐
душный шланг из отделений
для их хранения под компрес‐
сором.
4. Накрутите воздушный шланг компрессора на штуцер бал‐
лона с герметиком.
5. Закрепите баллон с герметиком
на держателе компрессора.
Установите компрессор рядом с
шиной таким образом, чтобы
баллон с герметиком распола‐
гался вертикально.

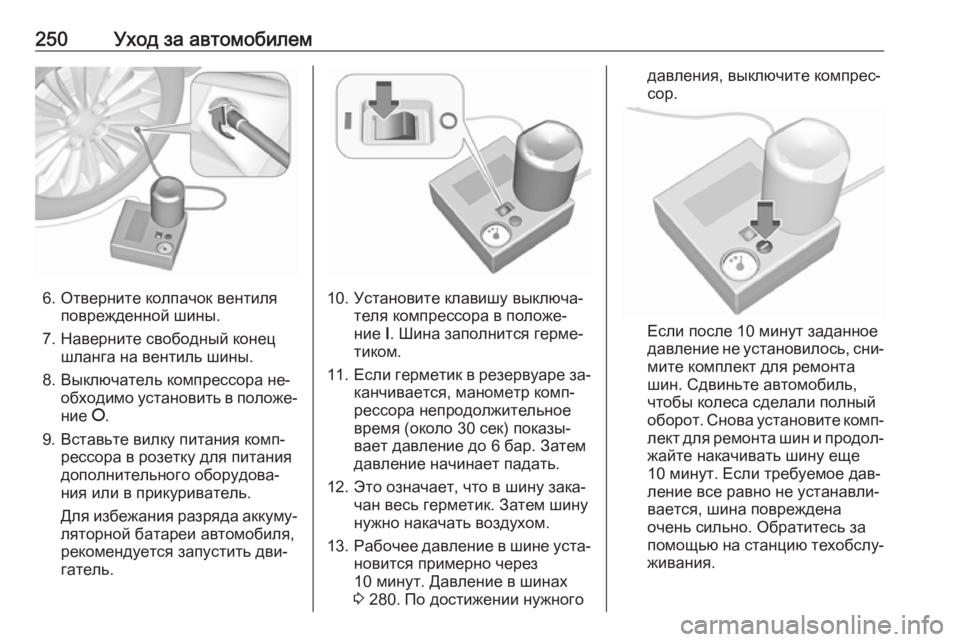

250Уход за автомобилем
6. Отверните колпачок вентиляповрежденной шины.
7. Наверните свободный конец шланга на вентиль шины.
8. Выключатель компрессора не‐ обходимо установить в положе‐
ние J.
9. Вставьте вилку питания комп‐ рессора в розетку для питания
дополнительного оборудова‐
ния или в прикуриватель.
Для избежания разряда аккуму‐
ляторной батареи автомобиля,
рекомендуется запустить дви‐
гатель.10. Установите клавишу выключа‐ теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре за‐
канчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через 10 минут. Давление в шинах
3 280. По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 минут заданное
давление не установилось, сни‐
мите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Снова установите комп‐ лект для ремонта шин и продол‐
жайте накачивать шину еще
10 минут. Если требуемое дав‐
ление все равно не устанавли‐
вается, шина повреждена очень сильно. Обратитесь за
помощью на станцию техобслу‐ живания.

Уход за автомобилем251Стравите излишнее давление вшине с помощью кнопки на
манометре.
Включайте компрессор не
дольше, чем на 10 минут.
14. Отсоедините комплект для ре‐ монта шин. Чтобы снять баллон
герметика, толкните захват на
кронштейне. Навернуть шланг
для накачивания шин на сво‐
бодный штуцер баллона с гер‐
метиком. Это позволит сохра‐
нить герметик в баллоне. Уло‐
жите комплект для ремонта шин в багажное отделение.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой ука‐
зана максимально допустимая
скорость движения, и при‐
клейте ее в поле зрения води‐
теля.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог рав‐
номерно распределиться по
шине. Примерно через 10 км (но не позднее, чем через
10 минут) остановитесь и про‐верьте давление в шине. Для
этого наверните воздушный
шланг компрессора непосред‐
ственно на вентиль шины и ком‐
прессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока дав‐
ление не перестанет падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐ живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
Если появляется посторонний
шум, или компрессор сильно на‐
гревается, его следует выключить не менее, чем на 30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный бал‐
лон. Утилизируйте баллон в соот‐
ветствии с требованиямии зако‐
нодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.

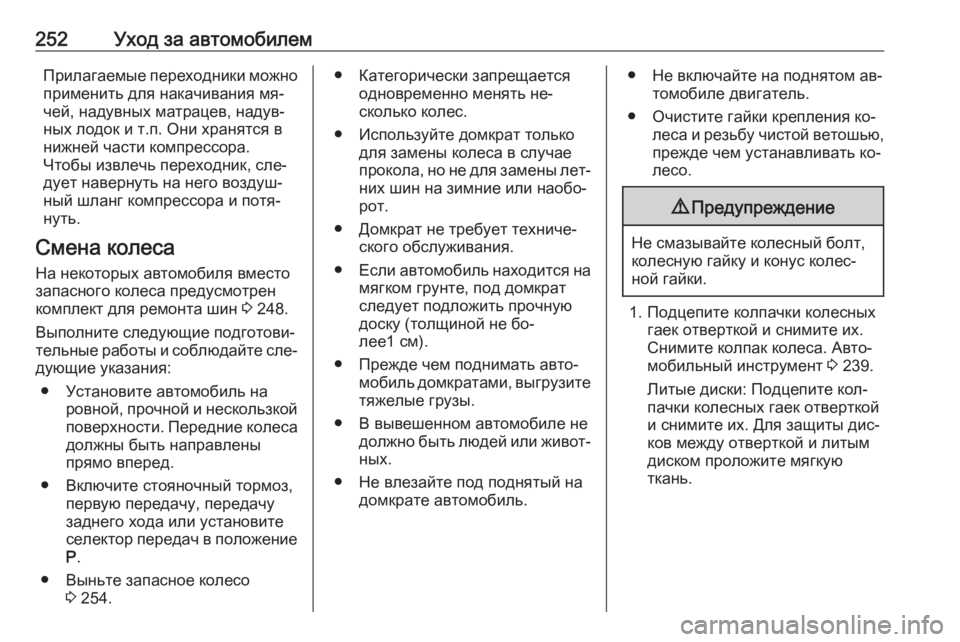

252Уход за автомобилемПрилагаемые переходники можноприменить для накачивания мя‐
чей, надувных матрацев, надув‐
ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐ нуть.
Смена колеса
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин 3 248.
Выполните следующие подготови‐ тельные работы и соблюдайте сле‐
дующие указания:
● Установите автомобиль на ровной, прочной и нескользкойповерхности. Передние колеса
должны быть направлены
прямо вперед.
● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение Р .
● Выньте запасное колесо 3 254.● Категорически запрещается
одновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат следует подложить прочную
доску (толщиной не бо‐
лее1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.● Не включайте на поднятом ав‐томобиле двигатель.
● Очистите гайки крепления ко‐ леса и резьбу чистой ветошью,
прежде чем устанавливать ко‐
лесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 239.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.

Уход за автомобилем253
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник 3 239 в углубление эм‐
блемы и вытянув его.
2. Установить колесный ключ так, чтобы он был надежно надет на
гайку, слегка отвернуть каждую колесную гайку на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

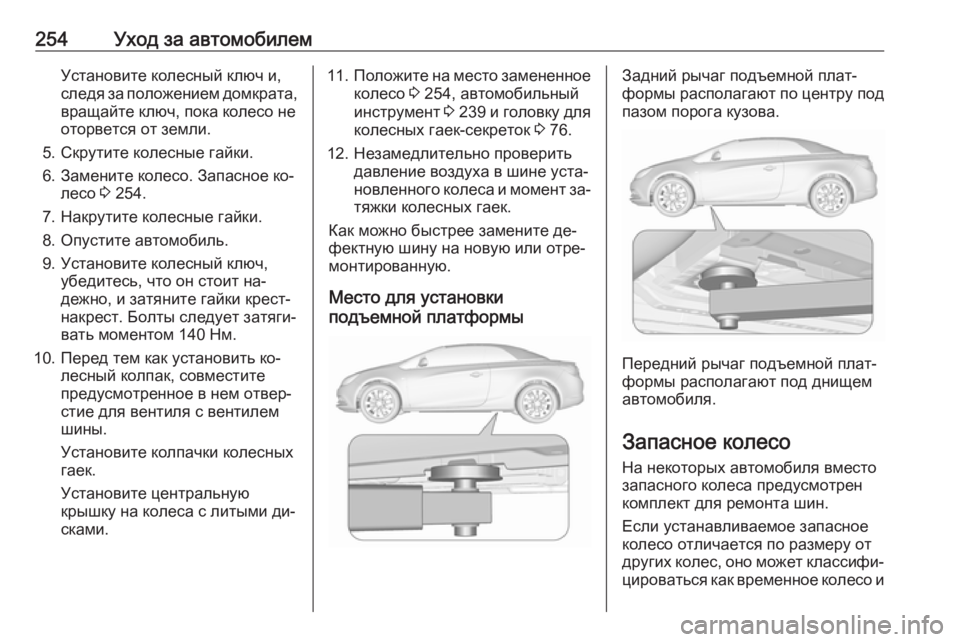

254Уход за автомобилемУстановите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 254.
7. Накрутите колесные гайки. 8. Опустите автомобиль.
9. Установите колесный ключ, убедитесь, что он стоит на‐
дежно, и затяните гайки крест-
накрест. Болты следует затяги‐
вать моментом 140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми ди‐
сками.11. Положите на место замененное
колесо 3 254, автомобильный
инструмент 3 239 и головку для
колесных гаек-секреток 3 76.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
Место для установки
подъемной платформыЗадний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Передний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
