2016.5 OPEL CASCADA Инструкция по эксплуатации (in Russian)

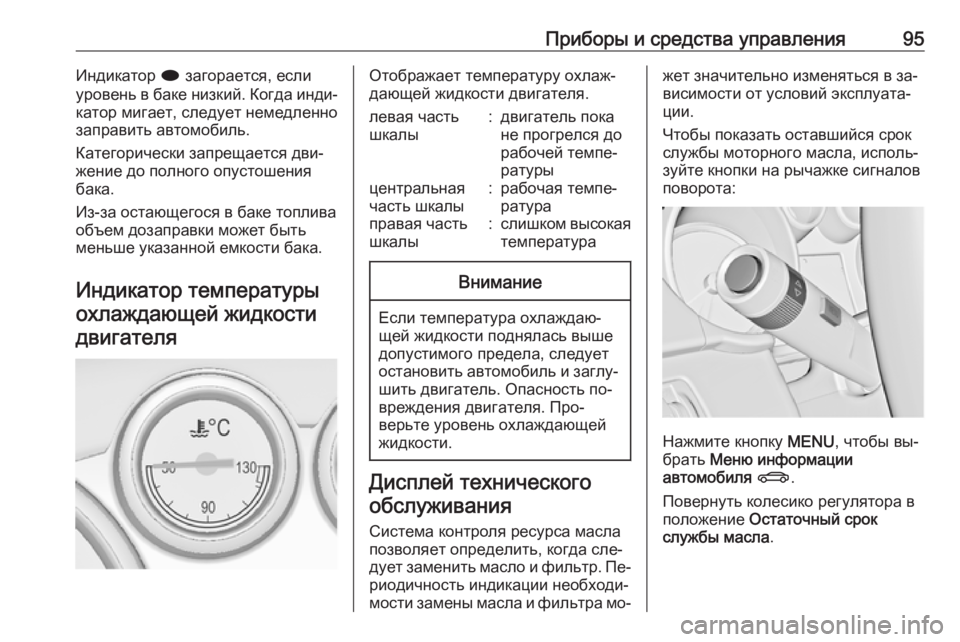

Приборы и средства управления95Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Индикатор температуры охлаждающей жидкостидвигателяОтображает температуру охлаж‐
дающей жидкости двигателя.левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .

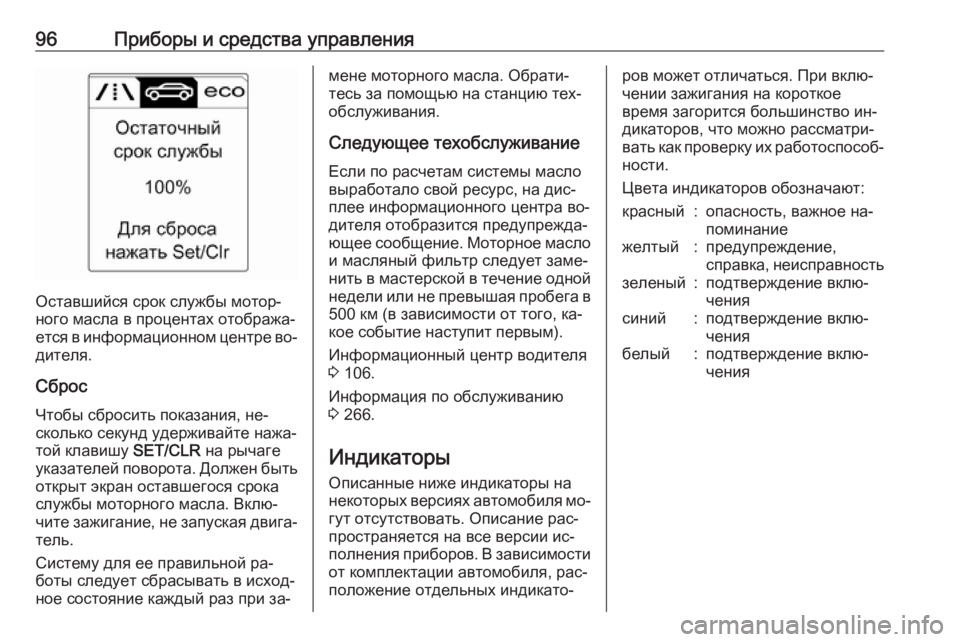

96Приборы и средства управления
Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре во‐
дителя.
Сброс
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателей поворота. Должен быть
открыт экран оставшегося срока службы моторного масла. Вклю‐чите зажигание, не запуская двига‐ тель.
Систему для ее правильной ра‐ боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится предупрежда‐
ющее сообщение. Моторное масло и масляный фильтр следует заме‐
нить в мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того, ка‐
кое событие наступит первым).
Информационный центр водителя
3 106.
Информация по обслуживанию
3 266.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их работоспособ‐
ности.
Цвета индикаторов обозначают:красный:опасность, важное на‐
поминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

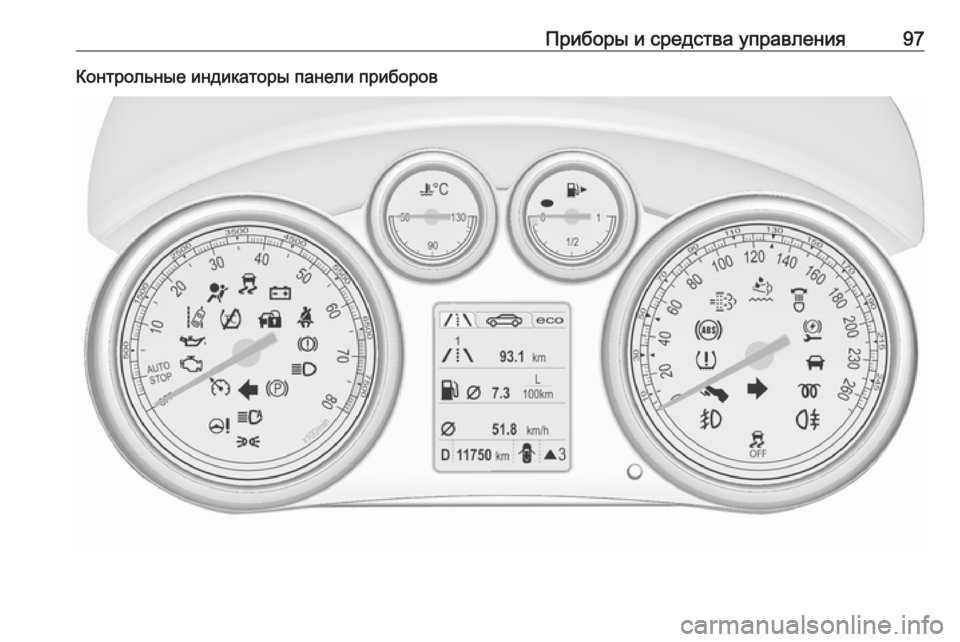

Приборы и средства управления97Контрольные индикаторы панели приборов

98Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 99XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 99vПодушки безопасности, натя‐
жители ремней безопасности
и противопереворотные балки 3 99VОтключение подушки
безопасности 3 100pСистема зарядки 3 100ZСигнализатор неисправности
3 100RТормозная система и сцеп‐
ление 3 101-Выжмите педаль 3 101mЭлектромеханический стоя‐
ночный тормоз 3 101jНеисправность электромеха‐
нического стояночного
тормоза 3 101uАнтиблокировочная
тормозная система (ABS)
3 102RПереключение на повы‐
шенную передачу 3 102cСервоусилитель рулевого
управления 3 102)Предупреждение о выходе за
пределы полосы движения
3 102aЭлектронная система динами‐
ческой стабилизации отклю‐
чена 3 103bЭлектронная система динами‐
ческой стабилизации и
система контроля тягового
усилия 3 103kСистема контроля тягового
усилия выключена 3 103!Предварительный подогрев
3 103%Сажевый фильтр дизельного
двигателя 3 103YЖидкость AdBlue 3 104wСистема контроля давления в
шинах 3 104IДавление моторного масла
3 104iНизкий уровень топлива
3 104dИммобилайзер 3 1058Наружное освещение 3 105CДальний свет 3 105lАвтоматическое переклю‐
чение дальнего света фар
3 105fСистема адаптивных фар
3 105

Приборы и средства управления99>Противотуманная фара
3 105rЗадний противотуманный
фонарь 3 105mКруиз-контроль 3 106AВпереди обнаружен автомо‐
биль 3 106hОткрыта дверь 3 106
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 225, предохрани‐
телей 3 233.
Указатели поворота 3 137.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира загорается или мигает
красным светом, если на сиденье находится человек.
Горит непрерывно
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.Подушка безопасности,
натяжители ремней безопасности и
противопереворотные балки
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если этот символ не за‐
горается, не гаснет через
4 секунды или загорается во время
движения, это свидетельствует о
неисправности системы подушек
безопасности, натяжителя ремня
безопасности или выдвижных про‐
тивопереворотных балок. Подушки безопасности, преднатяжители
ремней и противопереворотные
балки могут не сработать в случае
аварии.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐
душек безопасности или выдвиж‐ ных противопереворотных балок
свидетельствует постоянно отоб‐
ражаемая надпись v.

100Приборы и средства управления9Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 63, 3 60.
Система защиты от переворачива‐ ния 3 48.
Отключение надувной подушки безопасности
V горит желтым светом.
Надувная подушка безопасности
переднего пассажира включена.
* горит желтым светом.
Подушка безопасности переднего
пассажира отключена 3 68.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Горит или мигает желтым све‐
том Z.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐ живания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.

Приборы и средства управления101Тормозная система и
сцепление
Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐
мого 3 222.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 174.
Выжмите педаль Горит или мигает желтым све‐
том -.
Горит непрерывно
Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 174.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐ тема автоматической остановки ипуска двигателя 3 159.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 18, 3 157.
В некоторых модификациях в ин‐
формационном дисплее водителя
отображается указание "выжать
педаль" 3 114.
Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Горит непрерывно
Электрический стояночный тормоз
затянут 3 174.Мигание
Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность электрическогостояночного тормоза
Горит или мигает желтым све‐
том j.
Горит непрерывно Электрический стояночный тормоз
функционирует менее эффективно
3 174.

102Приборы и средства управленияМиганиеЭлектрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это указывает на
неисправность системы АBS. Тор‐
мозная система при этом сохра‐
няет работоспособность, однако
система АBS отключится.
Антиблокировочная тормозная
система 3 173.
Переключение на повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, отображается
символ R вместе с номером сле‐
дующей более высокой передачи.
Система помощи при вождении EcoFlex 3 106.
Усилитель рулевого управления
c горит желтым светом.
Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителя
рулевого управления снижена в ре‐
зультате перегрева. После того как
система остынет, индикатор погас‐ нет.
Система автоматической оста‐
новки и пуска двигателя 3 159.Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.
Предупреждение о выходе за пределыполосы движения
) горит зеленым светом или ми‐
гает желтым.
Горит зеленым светом
Система включена и готова к ра‐
боте.
Мигает желтым светом
Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
