2016.5 OPEL ASTRA K Manual de Instruções (in Portugues)

Bancos, sistemas de segurança71Locais de montagem dos sistemas de segurança para crianças
Opções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe de peso e idade
No banco do passageiro da frenteNos bancos exteriores
traseirosNo banco traseiro
centralairbag activadoairbag desactivadoGrupo 0: até 10 kg
ou cerca de 10 mesesXU 1,2U/L 3UGrupo 0+: até 13 kg
ou cerca de 2 anosXU 1,2U/L 3UGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosXU 1,2U/L 3,4U4Grupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosU 1,2XU/L 3,4U4Grupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosU 1,2XU/L 3,4U4U:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior

72Bancos, sistemas de segurança2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
Opções de montagem permitidas para equipar um sistema de retenção para crianças ISOFIX com suportes
ISOFIX
Classe de peso e idadeClasse por
alturaCaracterística
No banco do passageiro da
frente
Nos bancos
exteriores
traseirosNo banco
traseiro
central
airbag
activadoairbag
desactivadoGrupo 0: até 10 kg
ou cerca de 10 mesesGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupo 0+: até 13 kg
ou cerca de 2 anosEISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3X

Bancos, sistemas de segurança73
Classe de peso e idadeClasse por
alturaCaracterística
No banco do passageiro da
frente
Nos bancos
exteriores
traseirosNo banco
traseiro
central
airbag
activadoairbag
desactivadoGrupo I: de 9 a 18 kg
ou cerca de 8 meses a 4 anosDISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XGrupo II: de 15 a 25 kg
ou cerca de 3 a 7 anosXXIL 3,4XGrupo III: de 22 a 36 kg
ou cerca de 6 a 12 anosXXIL 3,4XIL:adequado para sistemas de retenção especiais ISOFIX das categorias "veículo específico", "restrito" ou
"semiuniversal". O sistema de retenção ISOFIX deve estar aprovado para o tipo de veículo específico (consultar a lista de tipos de veículos do sistema de retenção para crianças)IUF:adequado para sistemas de retenção para crianças virados para a frente ISOFIX de categoria universal aprovados
para utilização nesta classe de pesoX:nenhum sistema de retenção para crianças ISOFIX aprovado nesta classe de peso1:deslocar o banco para a frente o necessário e regular a inclinação do encosto do banco o necessário para uma
posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior

74Bancos, sistemas de segurança2:deslocar o ajuste da altura do banco para cima o necessário e regular a inclinação do encosto do banco o necessário
para uma posição vertical, no sentido de garantir que o cinto fica bem apertado do lado do fecho3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o encosto de cabeça respetivo conforme pretendido ou remover, se necessário
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe
de peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kgD - ISO/R2:sistema de retenção para crianças virado para trás para crianças mais pequenas na classe de peso
até aos 18 kgE - ISO/R1:sistema de retenção para crianças virado para trás para crianças pequenas na classe de peso até
aos 13 kgF- ISO/L1:sistema de retenção para crianças virado para o lado esquerdo (alcofa)G - ISO/L2:sistema de retenção para crianças virado para o lado direito (alcofa)
Opções de montagem permitidas para equipar um sistema de retenção para crianças i-Size com suportes
ISOFIX
No banco do passageiro da frente
Nos bancos exteriores traseirosNo banco traseiro central
airbag activadoairbag desactivadosistemas de retenção
para crianças i-SizeXXi - UX

Bancos, sistemas de segurança75i - U:adequado para sistemas de retenção para crianças "universais" i-Size virados para a frente e para trásX:posição de instalação não adequada para sistemas de retenção para crianças "universais" i-Size

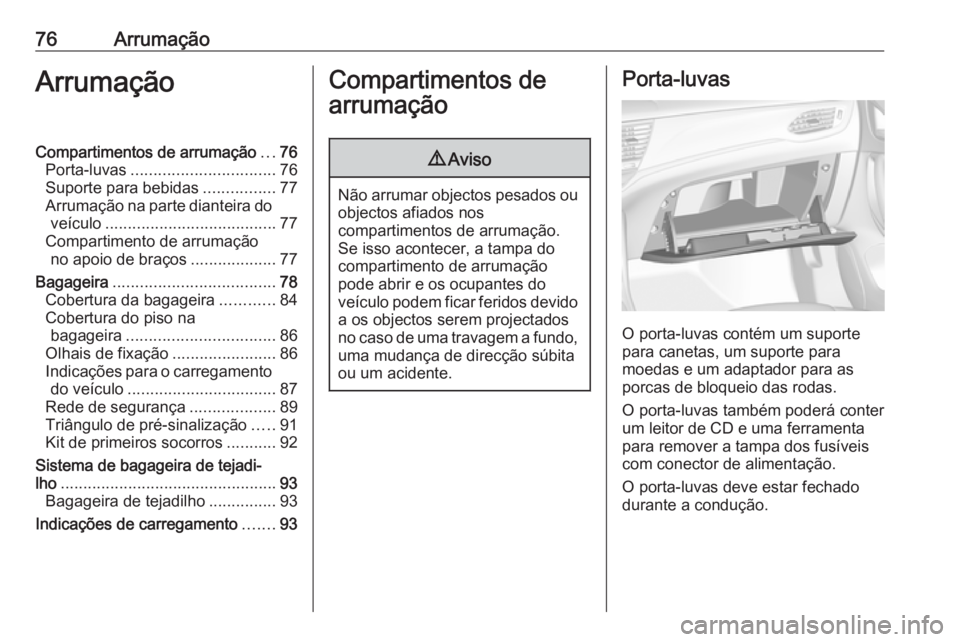

76ArrumaçãoArrumaçãoCompartimentos de arrumação...76
Porta-luvas ................................ 76
Suporte para bebidas ................77
Arrumação na parte dianteira do veículo ...................................... 77
Compartimento de arrumação no apoio de braços ...................77
Bagageira .................................... 78
Cobertura da bagageira ............84
Cobertura do piso na bagageira ................................. 86
Olhais de fixação .......................86
Indicações para o carregamento do veículo ................................. 87
Rede de segurança ...................89
Triângulo de pré-sinalização .....91
Kit de primeiros socorros ...........92
Sistema de bagageira de tejadi‐
lho ................................................ 93
Bagageira de tejadilho ...............93
Indicações de carregamento .......93Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas contém um suporte
para canetas, um suporte para
moedas e um adaptador para as
porcas de bloqueio das rodas.
O porta-luvas também poderá conter
um leitor de CD e uma ferramenta
para remover a tampa dos fusíveis
com conector de alimentação.
O porta-luvas deve estar fechado
durante a condução.

Arrumação77Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás.
Arrumação na partedianteira do veículo
Junto ao volante há um
compartimento para arrumação.
Compartimento de
arrumação no apoio debraços
Arrumação por baixo do apoio
para os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve
encontrar-se o mais para trás
possível.

78ArrumaçãoBagageiraConsoante o equipamento, o encosto
do banco traseiro está dividido em
duas ou três partes. Todas as partes podem ser rebatidas.
Antes de rebater os encostos de
cabeça dos bancos traseiros,
executar o seguinte procedimento, se necessário:
● Dois volumes de 5 portas: remover a cobertura da
bagageira 3 84.
● Sports Tourer: remover a cortina para-sol 3 84.
● Manter a patilha premida para empurrar os encostos de cabeçapara abaixo 3 48.
● Remover os encostos de cabeça
traseiros para que os encostos
do banco assentem
completamente sobre os
assentos 3 48.Extensão da bagageira (encosto
do banco traseiro de duas
partes), 2 volumes de 5 portas
● Passar os cintos de segurança dos bancos exteriores através
dos suportes laterais para
protegê-los de danos. Quando
dobrar os encostos, empurre os
cintos com eles.
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
● Retirar o cinto de segurança da
guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe.
