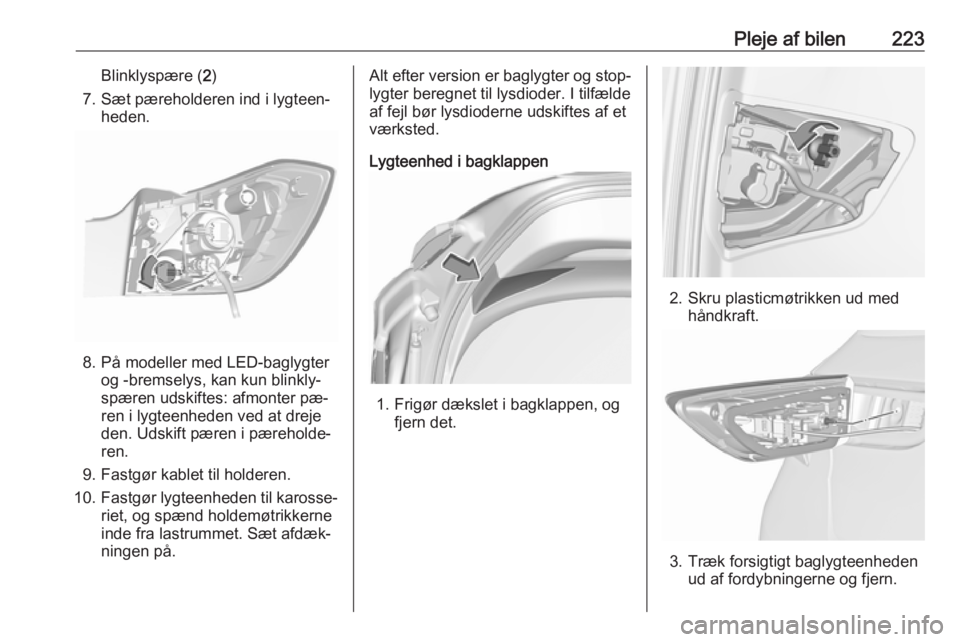

Pleje af bilen223Blinklyspære (2)
7. Sæt pæreholderen ind i lygteen‐ heden.
8. På modeller med LED-baglygterog -bremselys, kan kun blinkly‐
spæren udskiftes: afmonter pæ‐
ren i lygteenheden ved at dreje
den. Udskift pæren i pæreholde‐
ren.
9. Fastgør kablet til holderen.
10. Fastgør lygteenheden til karosse‐
riet, og spænd holdemøtrikkerne
inde fra lastrummet. Sæt afdæk‐
ningen på.
Alt efter version er baglygter og stop‐
lygter beregnet til lysdioder. I tilfælde
af fejl bør lysdioderne udskiftes af et
værksted.
Lygteenhed i bagklappen
1. Frigør dækslet i bagklappen, og fjern det.
2. Skru plasticmøtrikken ud med håndkraft.
3. Træk forsigtigt baglygteenhedenud af fordybningerne og fjern.

224Pleje af bilen
4.Tryk på de tre holdetapper, og tag
pæreholderen ud af lygteenhe‐
den.
5. Fjern og udskift pæren:
Baklygtepære ( 1)
Baglygtepære ( 2)
Tågebaglygte ( 3) (venstre side)
6. Sæt pæreholderen ind i baglyg‐ teenheden.
7. På modeller med LED-baglygter,kan kun baklyspæren udskiftes:
afmonter pæren i lygteenheden
ved at dreje den. Udskift pæren i
pæreholderen.
8. Monter lygteenheden på bagklap‐
pen, og spænd holdemøtrikken
indefra. Sæt afdækningen på.
Alt efter version er baglygterne be‐
regnet til lysdioder. I tilfælde af fejl bør
lysdioderne udskiftes af et værksted.
Sideblink
Afmonter lampehuset for at udskifte pæren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.

Pleje af bilen225
2. Drej pæreholderen mod uret, ogfjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højreende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.
2. Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.

226Pleje af bilen4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Visse modeller har LED-nummerpla‐
delys. Hvis lysdioderne er defekte,
skal de udskiftes på et værksted.
Kabinelys
Kabinelys, læselamper
Få pærer udskiftet på et værksted.
Lampe i bagagerum Få pærer udskiftet på et værksted.
Instrumentlys
Få pærer udskiftet på et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ● motorrum
● instrumentpanel
● lastrum
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐ brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐boksen i motorrummet.

Pleje af bilen227
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet, og tag det af.

228Pleje af bilenNr.Strømkreds1Starter2Starter3Udstødningssensor4Motorstyreenhed5Motorfunktioner6Gearkassestyreenhed7–8Motorstyreenhed9Klimastyring10Dieseludstødningssystem11Bagklaplåsesystem, gearkasse12Lændemassage på sæde13Efterkogningspumpe14Dieseludstødningssystem15Udstødningssensor16Brændstofindsprøjtning17BrændstofindsprøjtningNr.Strømkreds18Dieseludstødningssystem19Dieseludstødningssystem20–21DC/AC-omformer22ABS23Sprinklersystem til for- og
bagrude24–25Dieselolieopvarmning26Gearkassestyreenhed27Bagklap-elmodul28–29El-bagrude30Spejlafrimer31–32DC-transformer/LED-display/
elektrisk varmer/klimastyring/
gløderørs-styreenhedNr.Strømkreds33Tyverialarm34Horn35Stikdåse i bagagerum36Højre fjernlys (halogen)/højre
nærlys (LED)37Venstre fjernlys (halogen)38LED-forlygte/automatisk
lyslængderegulering39Tågeforlygte40OnStar41Føler for vand-i-brændstof/
vandpumpe42Manuel lyslængderegulering43Brændstofpumpe44Bakkamera/bakspejl/anhæn‐
germodul45Venstre LED-forlygte/automa‐
tisk lyslængderegulering,
venstre

Pleje af bilen229Nr.Strømkreds46Instrumenter47Ratlås48Bagrudevisker49–50Højre LED-forlygte/automatisk
lyslængderegulering, højre51Venstre nærlys (LED)52Motorstyreenhed/gearkassesty‐
reenhed53–54Vinduesvisker55Dieseludstødningssystem56–57–
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
Sikringsboksen befinder sig bag et
dæksel.
Træk i dækslet, og tag det af.
Biler med strømtilslutning:
Hvis sikringsdækslet har en strømtil‐
slutning, skal den afmonteres ved
hjælp af en adapter og en skruetræk‐ ker. Adapteren opbevares i handske‐
rummet 3 68. Skruetrækkeren opbe‐
vares i lastrummet 3 233.
Fastgør adapteren til strømtilslutnin‐
gen.

230Pleje af bilenSkub skruetrækkeren gennem for‐
dybningen i adapteren. Fjern dækslet
ved at trække i skruetrækkeren.Nr.Strømkreds1–2Klimastyring, blæser3El-betjent sæde, førerside4Cigarettænder/el-udtag, foran5–6El-rude, for7ABS8Opvarmet rat9Karrosseristyreenhed10El-rude, bag11Soltag12Karrosseristyreenhed13Sædevarme (kun på biler uden
alarmhorn)14Sidespejl15Karrosseristyreenhed16Karrosseristyreenhed17KarrosseristyreenhedNr.Strømkreds18Karrosseristyreenhed19Dataforbindelsesstik20Airbagsystem21Klimastyring22Centrallås, bagklap23Elektronisk nøglesystem24El-betjent sæde, hukommelses‐
funktion25Airbagsystem i rat26Tændingskontakt/ratlås27Karrosseristyreenhed28USB-stikdåse29–30Gearvælger31Bagrudevisker32Gearkassestyreenhed33Tyverialarm/akustisk alarm
