2016.5 OPEL ASTRA J Uputstvo za upotrebu (in Serbian)

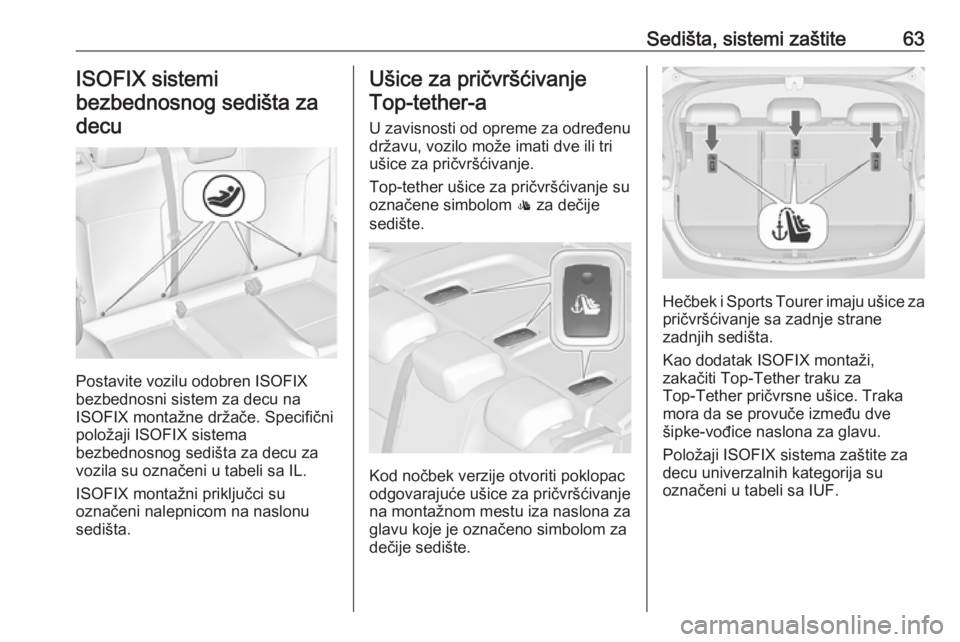

Sedišta, sistemi zaštite63ISOFIX sistemi
bezbednosnog sedišta za decu
Postavite vozilu odobren ISOFIX
bezbednosni sistem za decu na
ISOFIX montažne držače. Specifični
položaji ISOFIX sistema
bezbednosnog sedišta za decu za
vozila su označeni u tabeli sa IL.
ISOFIX montažni priključci su
označeni nalepnicom na naslonu
sedišta.
Ušice za pričvršćivanje
Top‑tether-a
U zavisnosti od opreme za određenudržavu, vozilo može imati dve ili tri
ušice za pričvršćivanje.
Top-tether ušice za pričvršćivanje su
označene simbolom : za dečije
sedište.
Kod nočbek verzije otvoriti poklopac
odgovarajuće ušice za pričvršćivanje
na montažnom mestu iza naslona za
glavu koje je označeno simbolom za
dečije sedište.
Hečbek i Sports Tourer imaju ušice za pričvršćivanje sa zadnje strane
zadnjih sedišta.
Kao dodatak ISOFIX montaži,
zakačiti Top-Tether traku za
Top-Tether pričvrsne ušice. Traka
mora da se provuče između dve
šipke-vođice naslona za glavu.
Položaji ISOFIX sistema zaštite za
decu univerzalnih kategorija su
označeni u tabeli sa IUF.

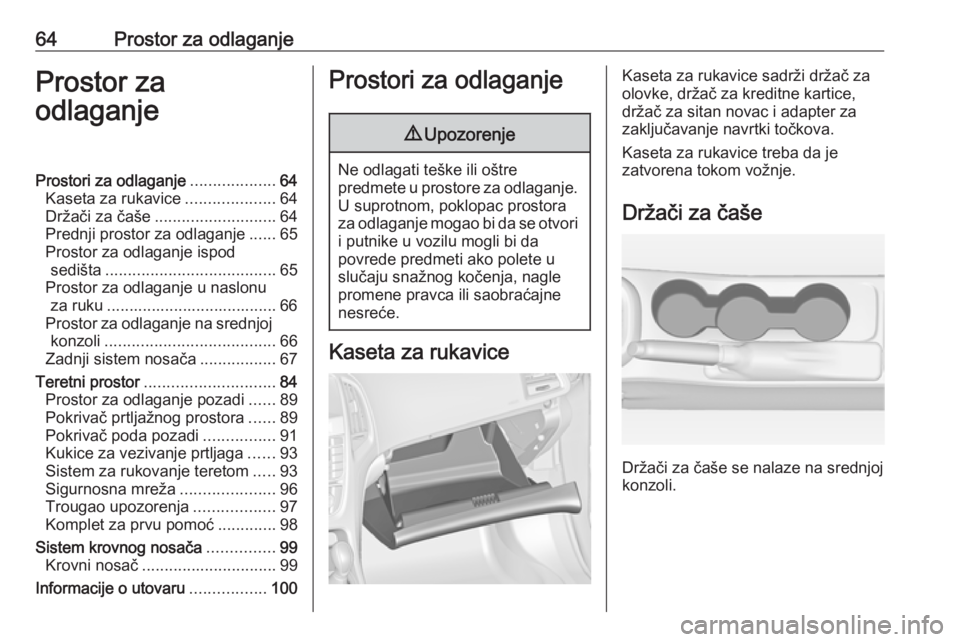

64Prostor za odlaganjeProstor za
odlaganjeProstori za odlaganje ...................64
Kaseta za rukavice ....................64
Držači za čaše ........................... 64
Prednji prostor za odlaganje ......65
Prostor za odlaganje ispod sedišta ...................................... 65
Prostor za odlaganje u naslonu za ruku ...................................... 66
Prostor za odlaganje na srednjoj konzoli ...................................... 66
Zadnji sistem nosača .................67
Teretni prostor ............................. 84
Prostor za odlaganje pozadi ......89
Pokrivač prtljažnog prostora ......89
Pokrivač poda pozadi ................91
Kukice za vezivanje prtljaga ......93
Sistem za rukovanje teretom .....93
Sigurnosna mreža .....................96
Trougao upozorenja ..................97
Komplet za prvu pomoć .............98
Sistem krovnog nosača ...............99
Krovni nosač .............................. 99
Informacije o utovaru .................100Prostori za odlaganje9Upozorenje
Ne odlagati teške ili oštre
predmete u prostore za odlaganje. U suprotnom, poklopac prostora
za odlaganje mogao bi da se otvori
i putnike u vozilu mogli bi da
povrede predmeti ako polete u
slučaju snažnog kočenja, nagle
promene pravca ili saobraćajne
nesreće.
Kaseta za rukavice
Kaseta za rukavice sadrži držač za
olovke, držač za kreditne kartice,
držač za sitan novac i adapter za
zaključavanje navrtki točkova.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze na srednjoj
konzoli.

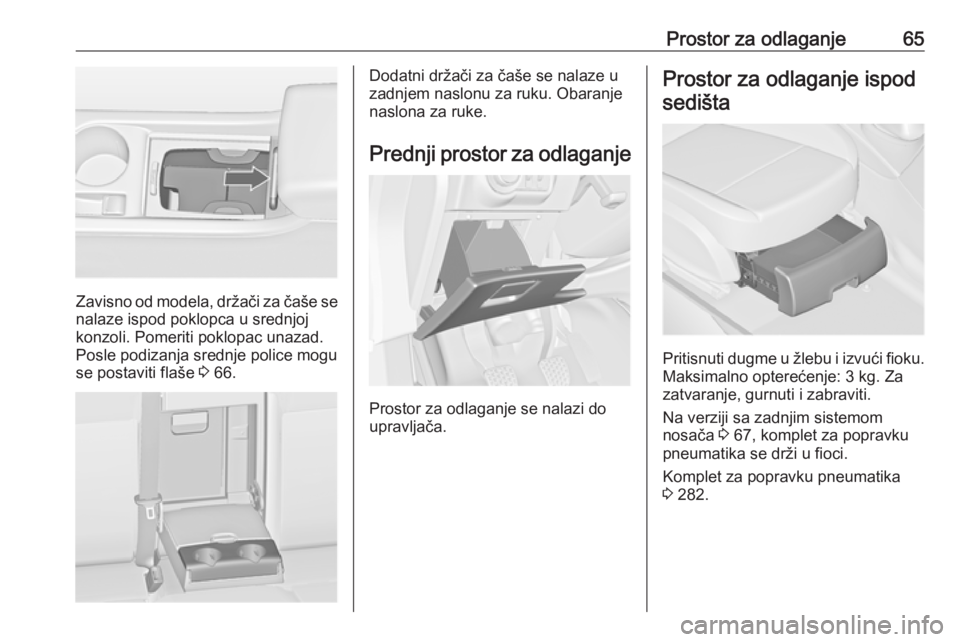

Prostor za odlaganje65
Zavisno od modela, držači za čaše senalaze ispod poklopca u srednjoj
konzoli. Pomeriti poklopac unazad. Posle podizanja srednje police mogu
se postaviti flaše 3 66.
Dodatni držači za čaše se nalaze u
zadnjem naslonu za ruku. Obaranje naslona za ruke.
Prednji prostor za odlaganje
Prostor za odlaganje se nalazi do
upravljača.
Prostor za odlaganje ispod
sedišta
Pritisnuti dugme u žlebu i izvući fioku. Maksimalno opterećenje: 3 kg. Za
zatvaranje, gurnuti i zabraviti.
Na verziji sa zadnjim sistemom
nosača 3 67, komplet za popravku
pneumatika se drži u fioci.
Komplet za popravku pneumatika
3 282.

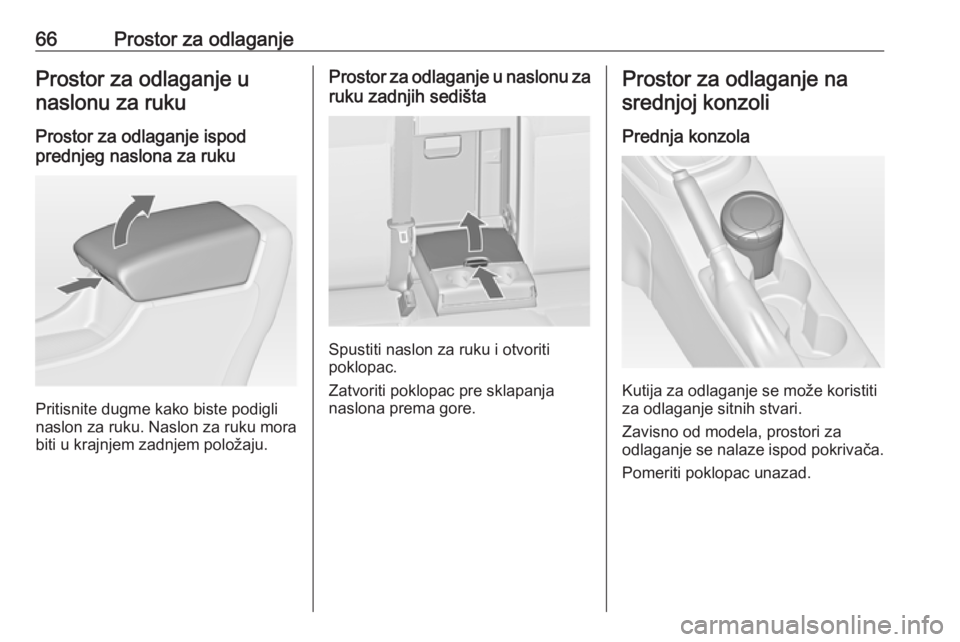

66Prostor za odlaganjeProstor za odlaganje unaslonu za ruku
Prostor za odlaganje ispod
prednjeg naslona za ruku
Pritisnite dugme kako biste podigli
naslon za ruku. Naslon za ruku mora
biti u krajnjem zadnjem položaju.
Prostor za odlaganje u naslonu za
ruku zadnjih sedišta
Spustiti naslon za ruku i otvoriti
poklopac.
Zatvoriti poklopac pre sklapanja
naslona prema gore.
Prostor za odlaganje na
srednjoj konzoli
Prednja konzola
Kutija za odlaganje se može koristiti
za odlaganje sitnih stvari.
Zavisno od modela, prostori za
odlaganje se nalaze ispod pokrivača.
Pomeriti poklopac unazad.

Prostor za odlaganje67

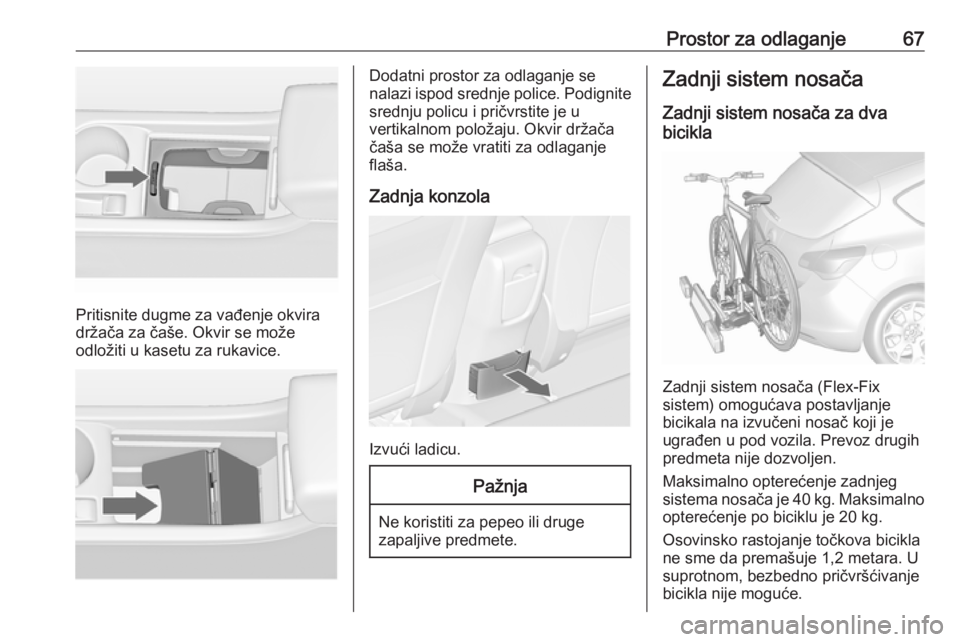

Pritisnite dugme za vađenje okvira
držača za čaše. Okvir se može
odložiti u kasetu za rukavice.
Dodatni prostor za odlaganje se
nalazi ispod srednje police. Podignite
srednju policu i pričvrstite je u
vertikalnom položaju. Okvir držača
čaša se može vratiti za odlaganje
flaša.
Zadnja konzola
Izvući ladicu.
Pažnja
Ne koristiti za pepeo ili druge
zapaljive predmete.
Zadnji sistem nosača
Zadnji sistem nosača za dva
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
bicikala na izvučeni nosač koji je
ugrađen u pod vozila. Prevoz drugih predmeta nije dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 40 kg. Maksimalno
opterećenje po biciklu je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,2 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.

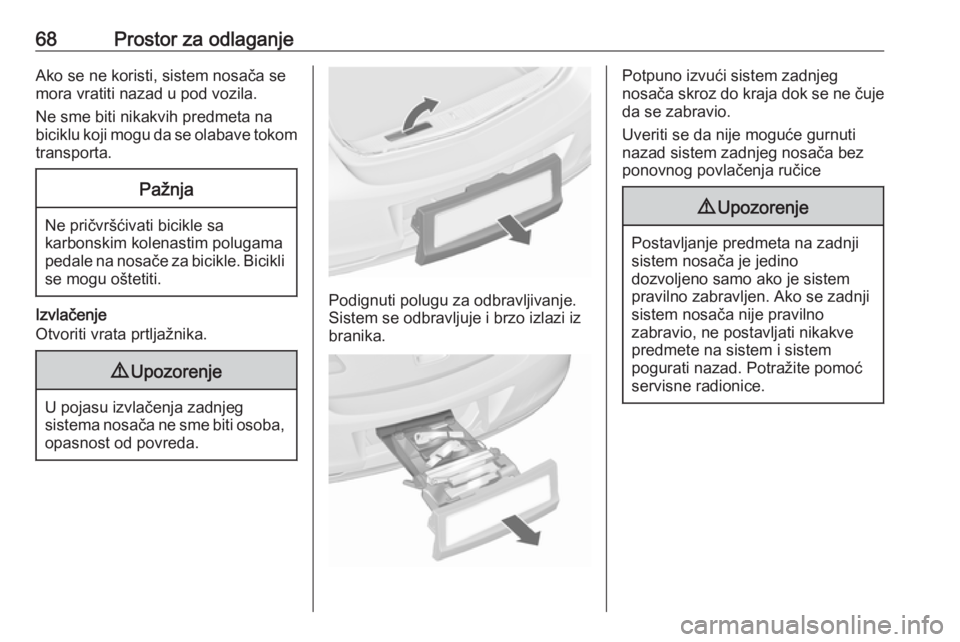

68Prostor za odlaganjeAko se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ne pričvršćivati bicikle sa
karbonskim kolenastim polugama
pedale na nosače za bicikle. Bicikli se mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.

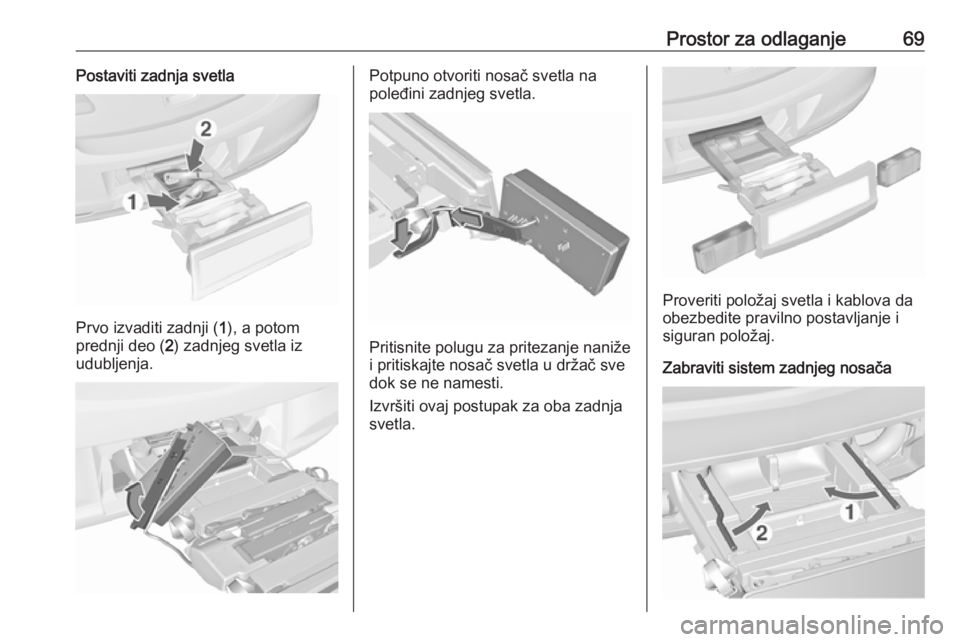

Prostor za odlaganje69Postaviti zadnja svetla
Prvo izvaditi zadnji (1), a potom
prednji deo ( 2) zadnjeg svetla iz
udubljenja.
Potpuno otvoriti nosač svetla na
poleđini zadnjeg svetla.
Pritisnite polugu za pritezanje naniže
i pritiskajte nosač svetla u držač sve dok se ne namesti.
Izvršiti ovaj postupak za oba zadnja
svetla.
Proveriti položaj svetla i kablova da
obezbedite pravilno postavljanje i
siguran položaj.
Zabraviti sistem zadnjeg nosača

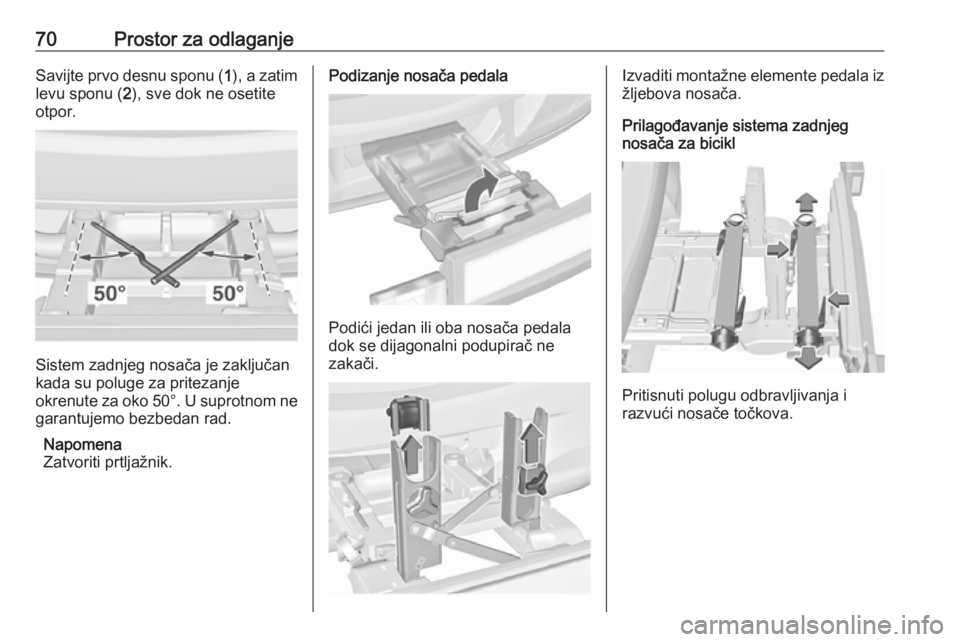

70Prostor za odlaganjeSavijte prvo desnu sponu (1), a zatim
levu sponu ( 2), sve dok ne osetite
otpor.
Sistem zadnjeg nosača je zaključan
kada su poluge za pritezanje
okrenute za oko 50°. U suprotnom ne
garantujemo bezbedan rad.
Napomena
Zatvoriti prtljažnik.
Podizanje nosača pedala
Podići jedan ili oba nosača pedala
dok se dijagonalni podupirač ne
zakači.
Izvaditi montažne elemente pedala iz
žljebova nosača.
Prilagođavanje sistema zadnjeg
nosača za bicikl
Pritisnuti polugu odbravljivanja i
razvući nosače točkova.
