2016.5 OPEL ASTRA J Uputstvo za upotrebu (in Serbian)

Prostor za odlaganje71
Pritisnuti polugu za odbravljivanje na
držaču traka i izvaditi držač trake.
Pripremiti biciklo za postavljanje
Napomena
Maksimalna širina poluge pedale je
38,3 mm, a maksimalna dubina
14,4 mm.
Okrenuti levu pedalu (bez zaštite
lanca) vertikalno prema dole. Pedala
na levoj poluzi pedale treba da bude horizontalna.
Prednji točak prednjeg bicikla mora
da gleda prema levo.
Prednji točak zadnjeg bicikla mora da gleda prema desno.
Postavljanje bicikla na sistem
zadnjeg nosačaPomoću okretne ručice na
užljebljenom nosaču pedale, grubo
podesiti sklop prema izbočenju
poluge pedale.
Ukoliko bicikl ima ravne poluge
pedala, odvrnite je skroz do kraja (položaj 5).
Ukoliko bicikl ima savijene poluge
pedala, uvrnite je skroz do kraja
(položaj 1).

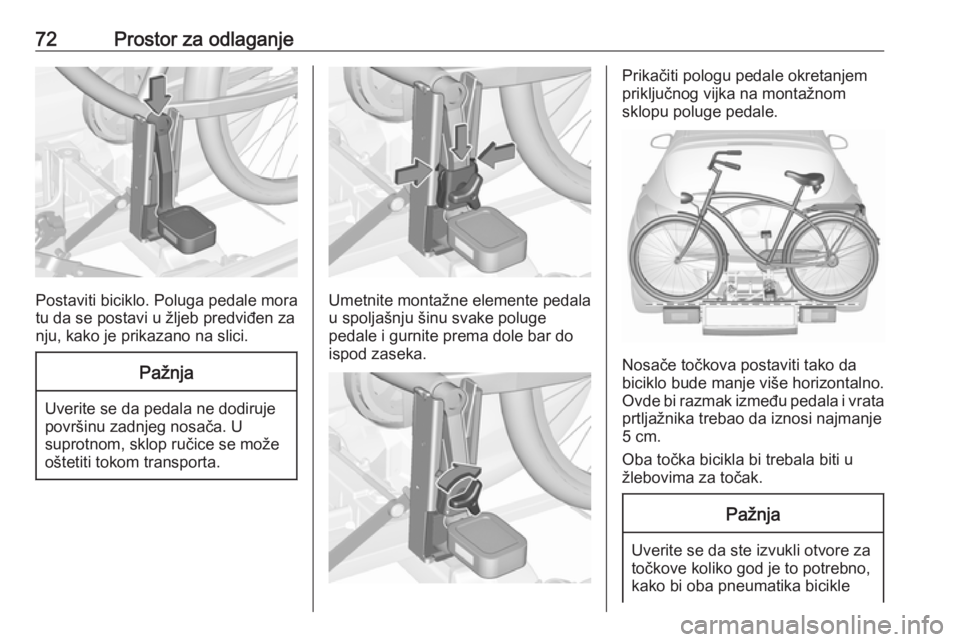

72Prostor za odlaganje
Postaviti biciklo. Poluga pedale mora
tu da se postavi u žljeb predviđen za
nju, kako je prikazano na slici.
Pažnja
Uverite se da pedala ne dodiruje
površinu zadnjeg nosača. U
suprotnom, sklop ručice se može oštetiti tokom transporta.
Umetnite montažne elemente pedala
u spoljašnju šinu svake poluge
pedale i gurnite prema dole bar do
ispod zaseka.
Prikačiti pologu pedale okretanjem
priključnog vijka na montažnom
sklopu poluge pedale.
Nosače točkova postaviti tako da
biciklo bude manje više horizontalno.
Ovde bi razmak između pedala i vrata prtljažnika trebao da iznosi najmanje5 cm.
Oba točka bicikla bi trebala biti u
žlebovima za točak.
Pažnja
Uverite se da ste izvukli otvore za
točkove koliko god je to potrebno,
kako bi oba pneumatika bicikle

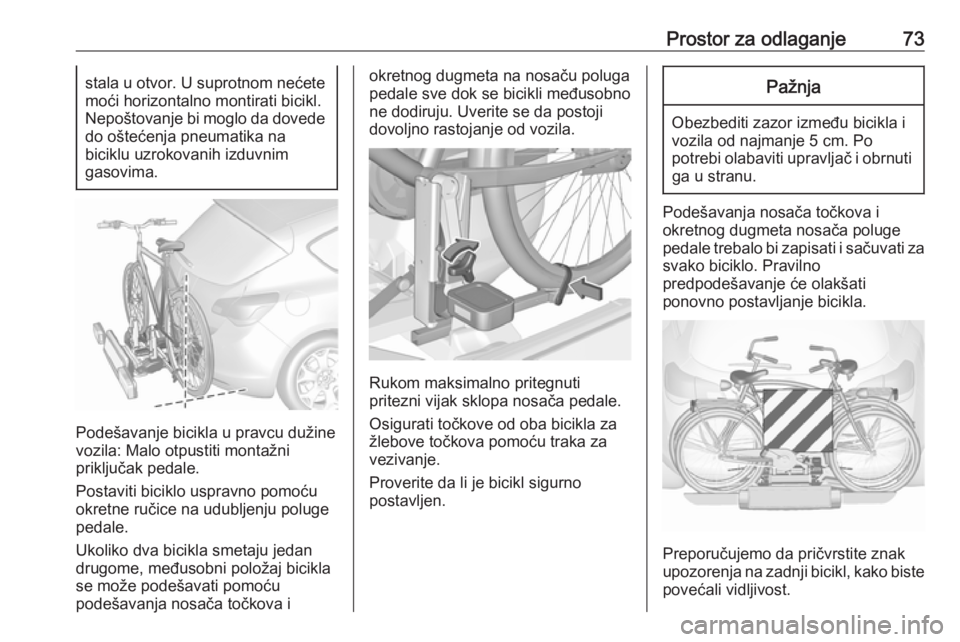

Prostor za odlaganje73stala u otvor. U suprotnom nećetemoći horizontalno montirati bicikl.
Nepoštovanje bi moglo da dovede
do oštećenja pneumatika na
biciklu uzrokovanih izduvnim
gasovima.
Podešavanje bicikla u pravcu dužine
vozila: Malo otpustiti montažni
priključak pedale.
Postaviti biciklo uspravno pomoću
okretne ručice na udubljenju poluge
pedale.
Ukoliko dva bicikla smetaju jedan
drugome, međusobni položaj bicikla
se može podešavati pomoću
podešavanja nosača točkova i
okretnog dugmeta na nosaču poluga
pedale sve dok se bicikli međusobno
ne dodiruju. Uverite se da postoji
dovoljno rastojanje od vozila.
Rukom maksimalno pritegnuti
pritezni vijak sklopa nosača pedale.
Osigurati točkove od oba bicikla za žlebove točkova pomoću traka za
vezivanje.
Proverite da li je bicikl sigurno
postavljen.
Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Podešavanja nosača točkova i
okretnog dugmeta nosača poluge
pedale trebalo bi zapisati i sačuvati za
svako biciklo. Pravilno
predpodešavanje će olakšati
ponovno postavljanje bicikla.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste povećali vidljivost.

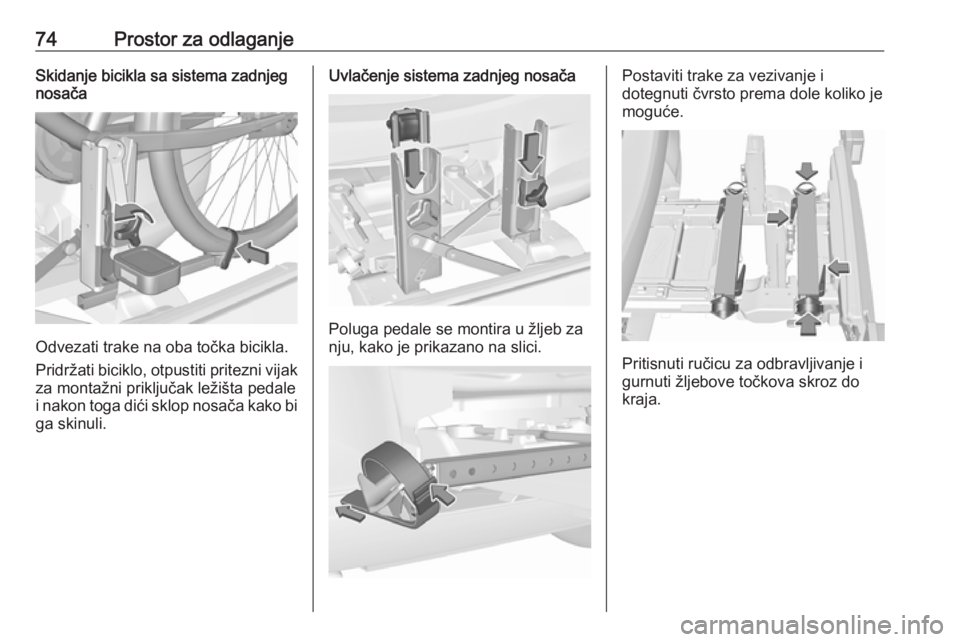

74Prostor za odlaganjeSkidanje bicikla sa sistema zadnjeg
nosača
Odvezati trake na oba točka bicikla.
Pridržati biciklo, otpustiti pritezni vijak za montažni priključak ležišta pedale
i nakon toga dići sklop nosača kako bi
ga skinuli.
Uvlačenje sistema zadnjeg nosača
Poluga pedale se montira u žljeb za
nju, kako je prikazano na slici.
Postaviti trake za vezivanje i
dotegnuti čvrsto prema dole koliko je
moguće.
Pritisnuti ručicu za odbravljivanje i
gurnuti žljebove točkova skroz do
kraja.

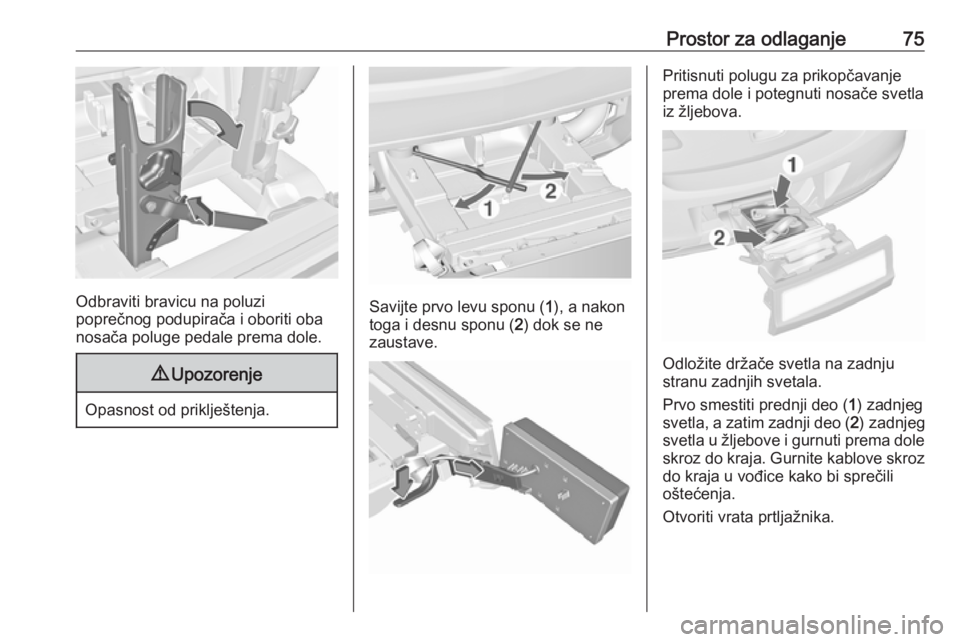

Prostor za odlaganje75
Odbraviti bravicu na poluzi
poprečnog podupirača i oboriti oba
nosača poluge pedale prema dole.
9 Upozorenje
Opasnost od priklještenja.
Savijte prvo levu sponu ( 1), a nakon
toga i desnu sponu ( 2) dok se ne
zaustave.
Pritisnuti polugu za prikopčavanje
prema dole i potegnuti nosače svetla
iz žljebova.
Odložite držače svetla na zadnju
stranu zadnjih svetala.
Prvo smestiti prednji deo ( 1) zadnjeg
svetla, a zatim zadnji deo ( 2) zadnjeg
svetla u žljebove i gurnuti prema dole
skroz do kraja. Gurnite kablove skroz do kraja u vođice kako bi sprečili
oštećenja.
Otvoriti vrata prtljažnika.

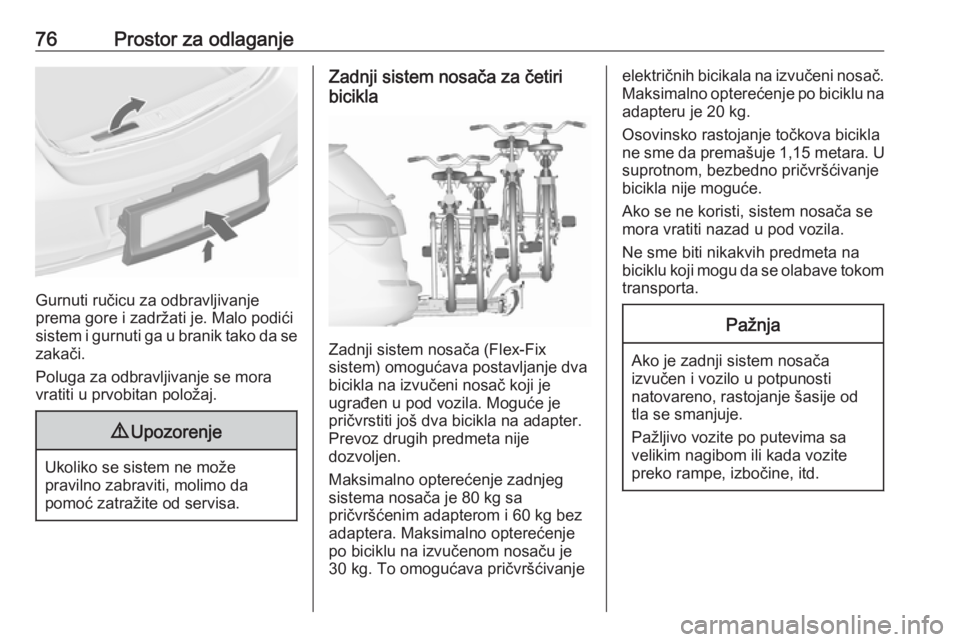

76Prostor za odlaganje
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Zadnji sistem nosača za četiri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje dva
bicikla na izvučeni nosač koji je
ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 80 kg sa
pričvršćenim adapterom i 60 kg bez
adaptera. Maksimalno opterećenje
po biciklu na izvučenom nosaču je
30 kg. To omogućava pričvršćivanje
električnih bicikala na izvučeni nosač. Maksimalno opterećenje po biciklu naadapteru je 20 kg.
Osovinsko rastojanje točkova bicikla
ne sme da premašuje 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.

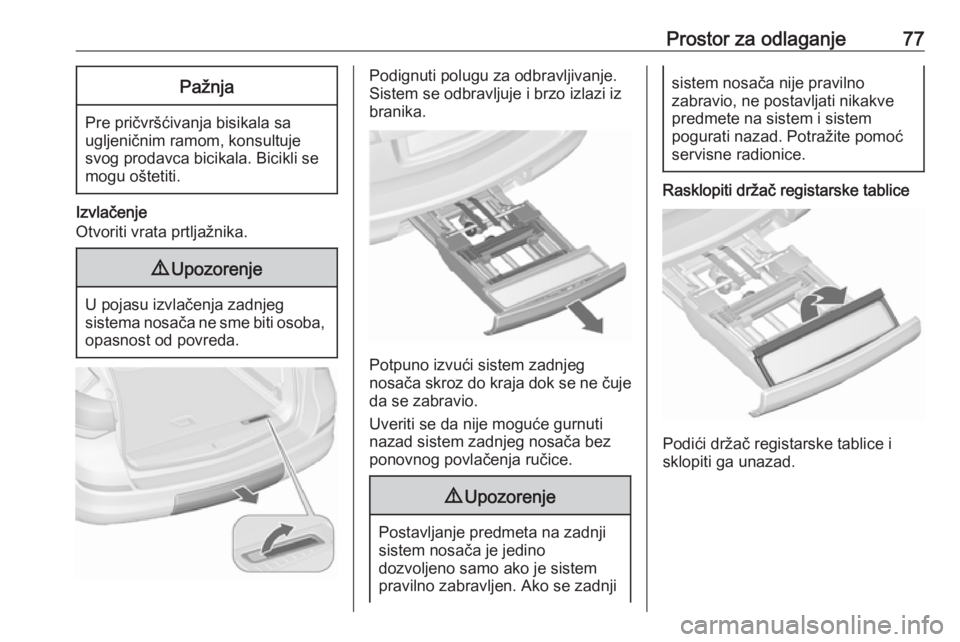

Prostor za odlaganje77Pažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli se
mogu oštetiti.
Izvlačenje
Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.

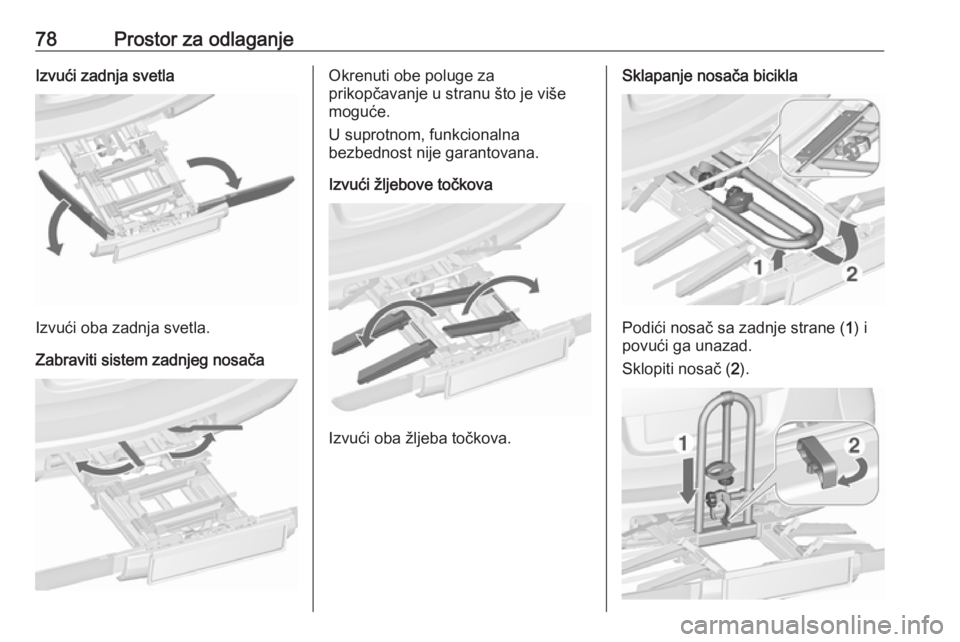

78Prostor za odlaganjeIzvući zadnja svetla
Izvući oba zadnja svetla.
Zabraviti sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Izvući žljebove točkova
Izvući oba žljeba točkova.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).
