2016.5 OPEL ASTRA J Uputstvo za upotrebu (in Serbian)

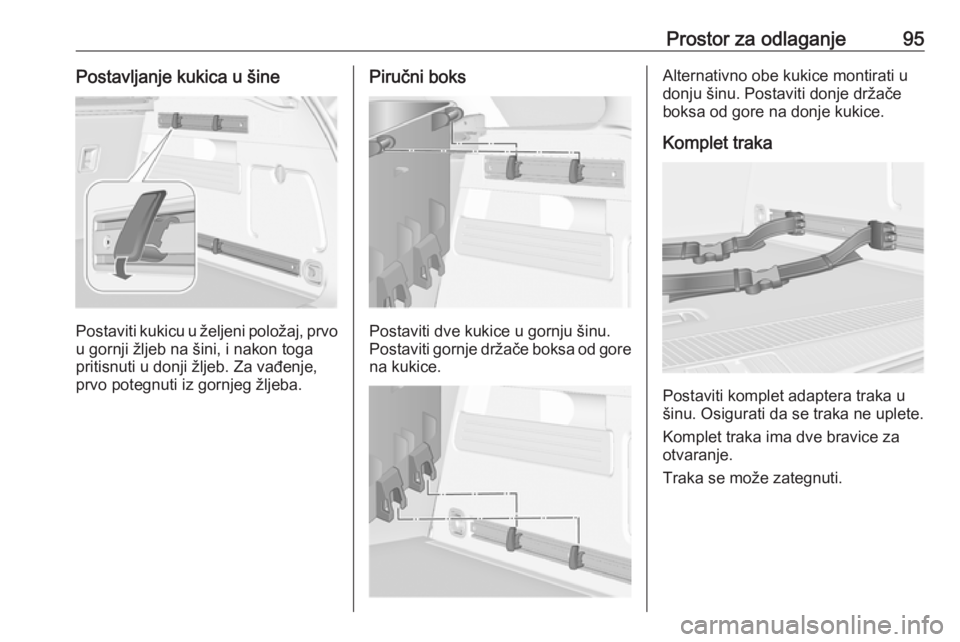

Prostor za odlaganje95Postavljanje kukica u šine
Postaviti kukicu u željeni položaj, prvo
u gornji žljeb na šini, i nakon toga
pritisnuti u donji žljeb. Za vađenje,
prvo potegnuti iz gornjeg žljeba.
Piručni boks
Postaviti dve kukice u gornju šinu.
Postaviti gornje držače boksa od gore
na kukice.
Alternativno obe kukice montirati u
donju šinu. Postaviti donje držače
boksa od gore na donje kukice.
Komplet traka
Postaviti komplet adaptera traka u
šinu. Osigurati da se traka ne uplete.
Komplet traka ima dve bravice za
otvaranje.
Traka se može zategnuti.

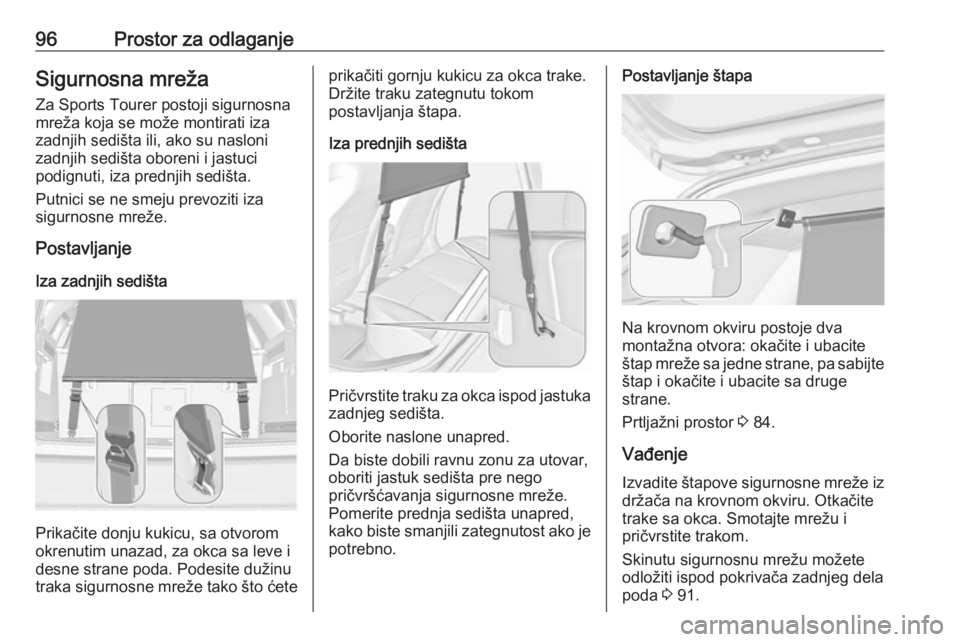

96Prostor za odlaganjeSigurnosna mrežaZa Sports Tourer postoji sigurnosna
mreža koja se može montirati iza
zadnjih sedišta ili, ako su nasloni
zadnjih sedišta oboreni i jastuci
podignuti, iza prednjih sedišta.
Putnici se ne smeju prevoziti iza
sigurnosne mreže.
Postavljanje
Iza zadnjih sedišta
Prikačite donju kukicu, sa otvorom
okrenutim unazad, za okca sa leve i
desne strane poda. Podesite dužinu
traka sigurnosne mreže tako što ćete
prikačiti gornju kukicu za okca trake.
Držite traku zategnutu tokom
postavljanja štapa.
Iza prednjih sedišta
Pričvrstite traku za okca ispod jastuka
zadnjeg sedišta.
Oborite naslone unapred.
Da biste dobili ravnu zonu za utovar,
oboriti jastuk sedišta pre nego
pričvršćavanja sigurnosne mreže.
Pomerite prednja sedišta unapred,
kako biste smanjili zategnutost ako je potrebno.
Postavljanje štapa
Na krovnom okviru postoje dva
montažna otvora: okačite i ubacite
štap mreže sa jedne strane, pa sabijte štap i okačite i ubacite sa druge
strane.
Prtljažni prostor 3 84.
Vađenje
Izvadite štapove sigurnosne mreže iz držača na krovnom okviru. Otkačite
trake sa okca. Smotajte mrežu i
pričvrstite trakom.
Skinutu sigurnosnu mrežu možete
odložiti ispod pokrivača zadnjeg dela
poda 3 91.

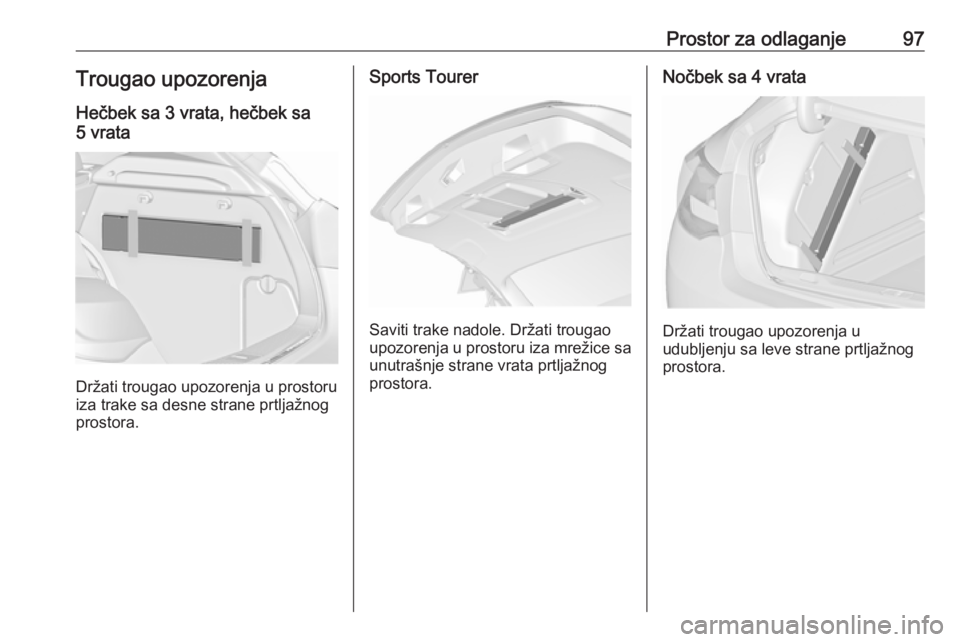

Prostor za odlaganje97Trougao upozorenja
Hečbek sa 3 vrata, hečbek sa
5 vrata
Držati trougao upozorenja u prostoru
iza trake sa desne strane prtljažnog prostora.
Sports Tourer
Saviti trake nadole. Držati trougao
upozorenja u prostoru iza mrežice sa
unutrašnje strane vrata prtljažnog
prostora.
Nočbek sa 4 vrata
Držati trougao upozorenja u
udubljenju sa leve strane prtljažnog
prostora.

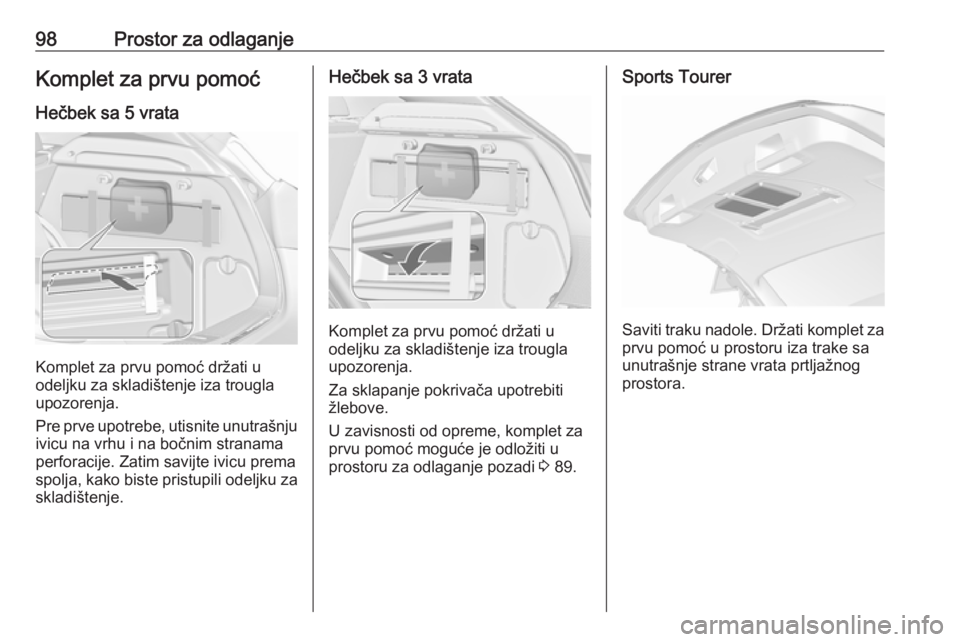

98Prostor za odlaganjeKomplet za prvu pomoć
Hečbek sa 5 vrata
Komplet za prvu pomoć držati u
odeljku za skladištenje iza trougla
upozorenja.
Pre prve upotrebe, utisnite unutrašnju ivicu na vrhu i na bočnim stranama
perforacije. Zatim savijte ivicu prema
spolja, kako biste pristupili odeljku za
skladištenje.
Hečbek sa 3 vrata
Komplet za prvu pomoć držati u
odeljku za skladištenje iza trougla
upozorenja.
Za sklapanje pokrivača upotrebiti
žlebove.
U zavisnosti od opreme, komplet za
prvu pomoć moguće je odložiti u
prostoru za odlaganje pozadi 3 89.
Sports Tourer
Saviti traku nadole. Držati komplet za
prvu pomoć u prostoru iza trake sa
unutrašnje strane vrata prtljažnog
prostora.

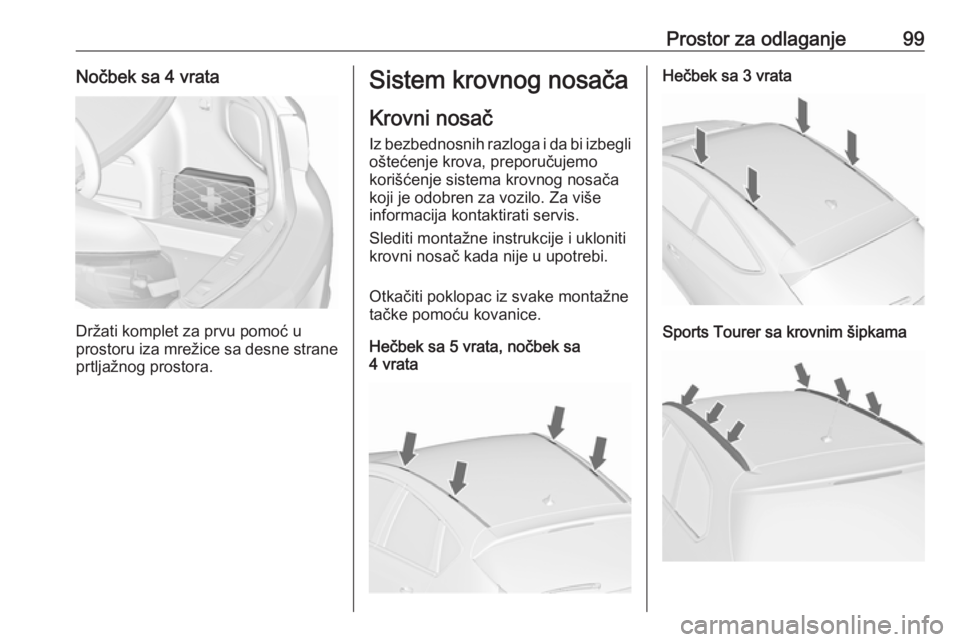

Prostor za odlaganje99Nočbek sa 4 vrata
Držati komplet za prvu pomoć u
prostoru iza mrežice sa desne strane prtljažnog prostora.
Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Otkačiti poklopac iz svake montažne
tačke pomoću kovanice.
Hečbek sa 5 vrata, nočbek sa
4 vrataHečbek sa 3 vrata
Sports Tourer sa krovnim šipkama

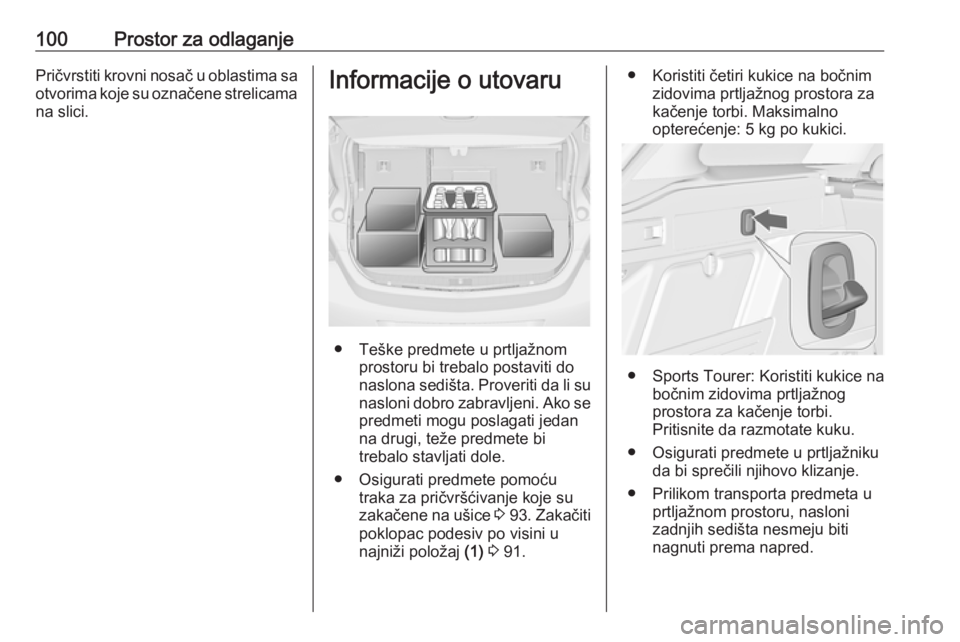

100Prostor za odlaganjePričvrstiti krovni nosač u oblastima sa
otvorima koje su označene strelicama na slici.Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže predmete bi
trebalo stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 93 . Zakačiti
poklopac podesiv po visini u
najniži položaj (1) 3 91.
● Koristiti četiri kukice na bočnim
zidovima prtljažnog prostora za
kačenje torbi. Maksimalno
opterećenje: 5 kg po kukici.
● Sports Tourer: Koristiti kukice na bočnim zidovima prtljažnog
prostora za kačenje torbi.
Pritisnite da razmotate kuku.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.

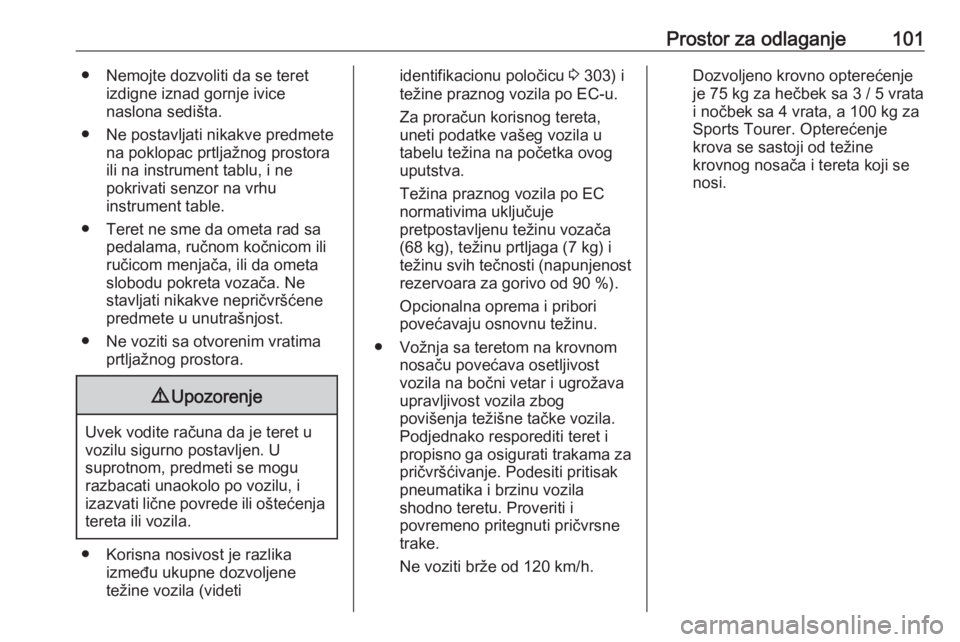

Prostor za odlaganje101● Nemojte dozvoliti da se teretizdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja
tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 303) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta, uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.Dozvoljeno krovno opterećenje
je 75 kg za hečbek sa 3 / 5 vrata
i nočbek sa 4 vrata, a 100 kg za Sports Tourer. Opterećenje
krova se sastoji od težine
krovnog nosača i tereta koji se
nosi.

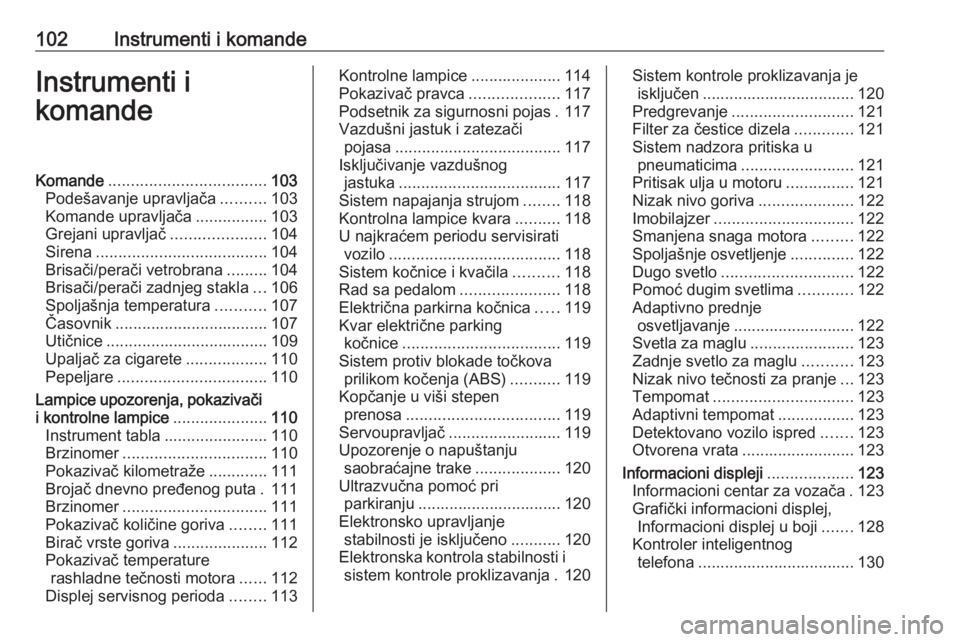

102Instrumenti i komandeInstrumenti i
komandeKomande ................................... 103
Podešavanje upravljača ..........103
Komande upravljača ................103
Grejani upravljač .....................104
Sirena ...................................... 104
Brisači/perači vetrobrana .........104
Brisači/perači zadnjeg stakla ...106
Spoljašnja temperatura ...........107
Časovnik .................................. 107
Utičnice .................................... 109
Upaljač za cigarete ..................110
Pepeljare ................................. 110
Lampice upozorenja, pokazivači i kontrolne lampice .....................110
Instrument tabla .......................110
Brzinomer ................................ 110
Pokazivač kilometraže .............111
Brojač dnevno pređenog puta . 111
Brzinomer ................................ 111
Pokazivač količine goriva ........111
Birač vrste goriva .....................112
Pokazivač temperature rashladne tečnosti motora ......112
Displej servisnog perioda ........113Kontrolne lampice ....................114
Pokazivač pravca ....................117
Podsetnik za sigurnosni pojas . 117
Vazdušni jastuk i zatezači pojasa ..................................... 117
Isključivanje vazdušnog jastuka .................................... 117
Sistem napajanja strujom ........118
Kontrolna lampice kvara ..........118
U najkraćem periodu servisirati vozilo ...................................... 118
Sistem kočnice i kvačila ..........118
Rad sa pedalom ......................118
Električna parkirna kočnica .....119
Kvar električne parking kočnice ................................... 119
Sistem protiv blokade točkova prilikom kočenja (ABS) ...........119
Kopčanje u viši stepen prenosa .................................. 119
Servoupravljač ......................... 119
Upozorenje o napuštanju saobraćajne trake ...................120
Ultrazvučna pomoć pri parkiranju ................................ 120
Elektronsko upravljanje stabilnosti je isključeno ...........120
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja . 120Sistem kontrole proklizavanja jeisključen .................................. 120
Predgrevanje ........................... 121
Filter za čestice dizela .............121
Sistem nadzora pritiska u pneumaticima ......................... 121
Pritisak ulja u motoru ...............121
Nizak nivo goriva .....................122
Imobilajzer ............................... 122
Smanjena snaga motora .........122
Spoljašnje osvetljenje ..............122
Dugo svetlo ............................. 122
Pomoć dugim svetlima ............122
Adaptivno prednje osvetljavanje ........................... 122
Svetla za maglu .......................123
Zadnje svetlo za maglu ...........123
Nizak nivo tečnosti za pranje ...123
Tempomat ............................... 123
Adaptivni tempomat .................123
Detektovano vozilo ispred .......123
Otvorena vrata ......................... 123
Informacioni displeji ...................123
Informacioni centar za vozača . 123
Grafički informacioni displej,
Informacioni displej u boji .......128
Kontroler inteligentnog telefona ................................... 130
