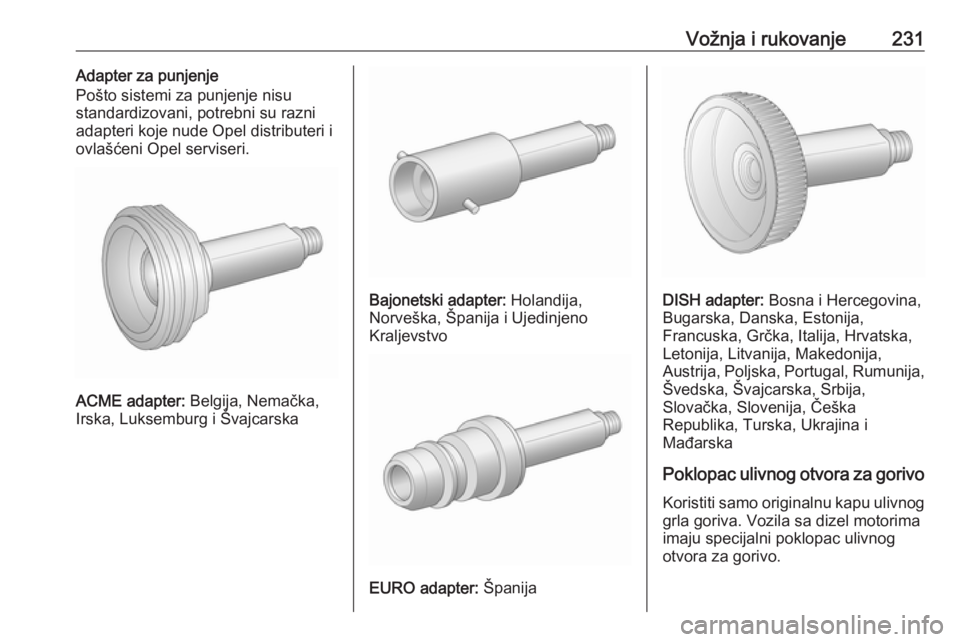

Vožnja i rukovanje231Adapter za punjenje
Pošto sistemi za punjenje nisu
standardizovani, potrebni su razni
adapteri koje nude Opel distributeri i
ovlašćeni Opel serviseri.
ACME adapter: Belgija, Nemačka,
Irska, Luksemburg i Švajcarska
Bajonetski adapter: Holandija,
Norveška, Španija i Ujedinjeno
Kraljevstvo
EURO adapter: Španija
DISH adapter: Bosna i Hercegovina,
Bugarska, Danska, Estonija,
Francuska, Grčka, Italija, Hrvatska,
Letonija, Litvanija, Makedonija,
Austrija, Poljska, Portugal, Rumunija, Švedska, Švajcarska, Srbija,
Slovačka, Slovenija, Češka
Republika, Turska, Ukrajina i
Mađarska
Poklopac ulivnog otvora za gorivo
Koristiti samo originalnu kapu ulivnog grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.

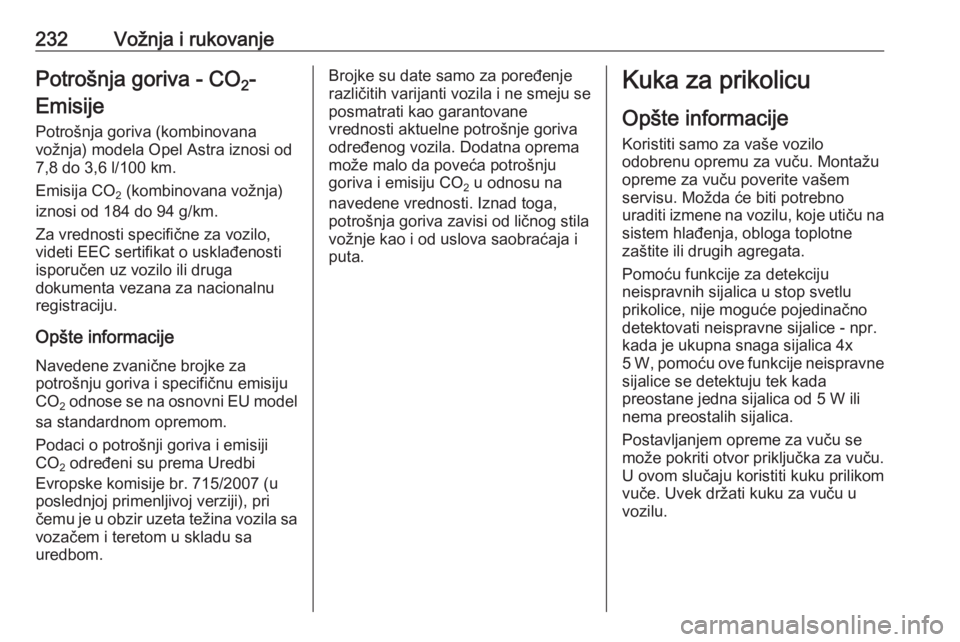

232Vožnja i rukovanjePotrošnja goriva - CO2-
Emisije
Potrošnja goriva (kombinovana
vožnja) modela Opel Astra iznosi od
7,8 do 3,6 l/100 km.
Emisija CO 2 (kombinovana vožnja)
iznosi od 184 do 94 g/km.
Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije
Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema Uredbi
Evropske komisije br. 715/2007 (u poslednjoj primenljivoj verziji), pri
čemu je u obzir uzeta težina vozila sa vozačem i teretom u skladu sa
uredbom.Brojke su date samo za poređenje
različitih varijanti vozila i ne smeju se
posmatrati kao garantovane
vrednosti aktuelne potrošnje goriva određenog vozila. Dodatna oprema
može malo da poveća potrošnju
goriva i emisiju CO 2 u odnosu na
navedene vrednosti. Iznad toga,
potrošnja goriva zavisi od ličnog stila
vožnje kao i od uslova saobraćaja i
puta.Kuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Montažu
opreme za vuču poverite vašem
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Pomoću funkcije za detekciju
neispravnih sijalica u stop svetlu
prikolice, nije moguće pojedinačno
detektovati neispravne sijalice - npr.
kada je ukupna snaga sijalica 4x
5 W, pomoću ove funkcije neispravne
sijalice se detektuju tek kada
preostane jedna sijalica od 5 W ili
nema preostalih sijalica.
Postavljanjem opreme za vuču se
može pokriti otvor priključka za vuču.
U ovom slučaju koristiti kuku prilikom
vuče. Uvek držati kuku za vuču u
vozilu.

Vožnja i rukovanje233Karakteristike vožnje ipredlozi za vuču
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži krivudanje.
Za prikolice sa malom stabilnošću u
vožnji i kamp kućica sa maksimalno
dozvoljenom ukupnom težinom vozila sa više od 1300 kg (Sports Tourer:
1200 kg), korišćenje stabilizatora je
strogo preporučljivo kada se vozi
iznad 80 km/h.
U slučaju da dođe do "krivudanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem, niti
jače prikočiti, ako to nije preko
potrebno.
Kod vožnje nizbrdo, voziti u istom
stepenu prenosa kao kod vožnje
uzbrdo i sa istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 319.Vuča prikolice
Opterećenja prikolice
Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i
opterećenja tereta na poluzi za vuču
kada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12%.
Dozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Smanjuje gustine
vazduha uzrokuje smanjenje snage
motora, a uporedo s tim se smanjuje i sposobnost savladavanja uspona, te zbog toga prilikom savladavanja
uspona treba smanjiti opterećenje
osovina za 10% na svakih narednih 1000 m nadmorske visine. Prilikom
vožnje na putu sa blagim usponima(npr. autoput sa usponima ne većim
od 8%) ne treba smanjivati
opterećenje osovina.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Ova
težina je navedena na identifikacionoj
pločici 3 303.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.
Maksimalno dozvoljeno opterećenje
na kugli kuke (75 kg) je navedeno na
identifikacionoj pločici opreme za vuču i u dokumentaciji vozila. Težititome da uvek postignete maksimalno opterećenje na kugli kuke, pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.

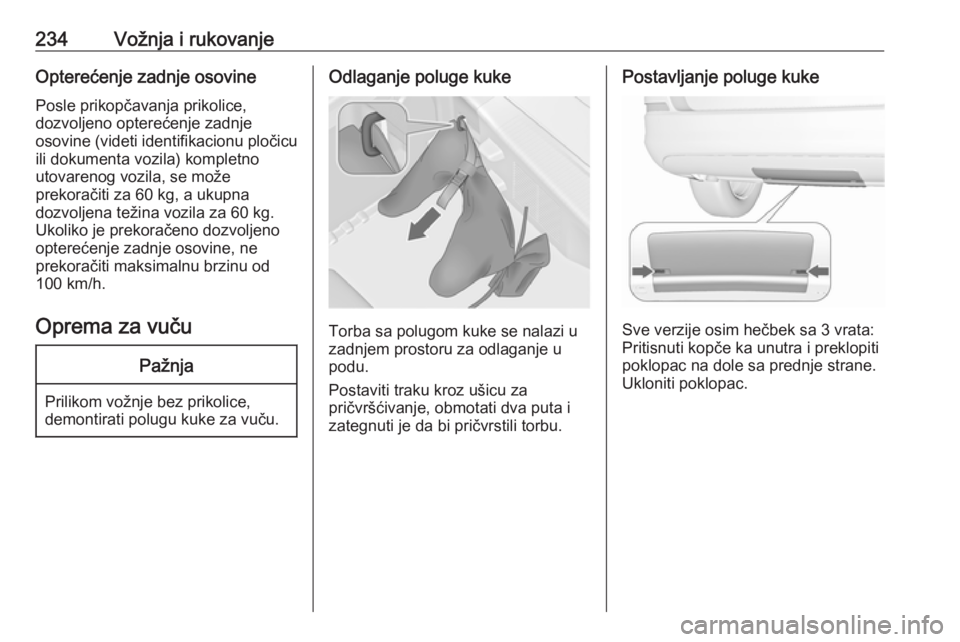

234Vožnja i rukovanjeOpterećenje zadnje osovinePosle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila, se može
prekoračiti za 60 kg, a ukupna
dozvoljena težina vozila za 60 kg.
Ukoliko je prekoračeno dozvoljeno
opterećenje zadnje osovine, ne
prekoračiti maksimalnu brzinu od 100 km/h.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Odlaganje poluge kuke
Torba sa polugom kuke se nalazi u
zadnjem prostoru za odlaganje u podu.
Postaviti traku kroz ušicu za
pričvršćivanje, obmotati dva puta i
zategnuti je da bi pričvrstili torbu.
Postavljanje poluge kuke
Sve verzije osim hečbek sa 3 vrata:
Pritisnuti kopče ka unutra i preklopiti
poklopac na dole sa prednje strane.
Ukloniti poklopac.

Vožnja i rukovanje235

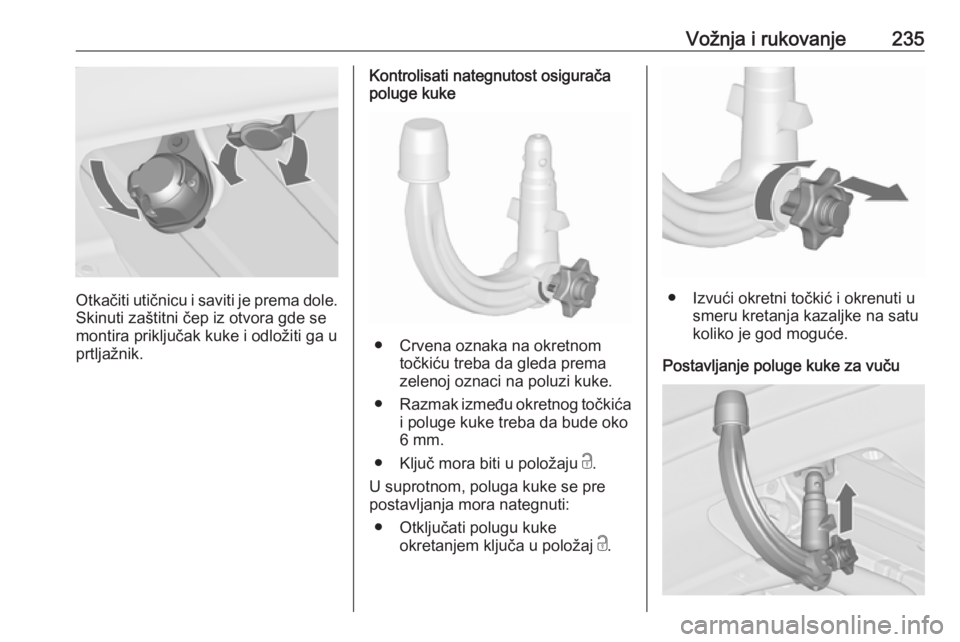

Otkačiti utičnicu i saviti je prema dole.
Skinuti zaštitni čep iz otvora gde se
montira priključak kuke i odložiti ga u
prtljažnik.
Kontrolisati nategnutost osigurača
poluge kuke
● Crvena oznaka na okretnom
točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Razmak između okretnog točkića
i poluge kuke treba da bude oko
6 mm.
● Ključ mora biti u položaju c.
U suprotnom, poluga kuke se pre
postavljanja mora nategnuti:
● Otključati polugu kuke okretanjem ključa u položaj c.
● Izvući okretni točkić i okrenuti u
smeru kretanja kazaljke na satukoliko je god moguće.
Postavljanje poluge kuke za vuču

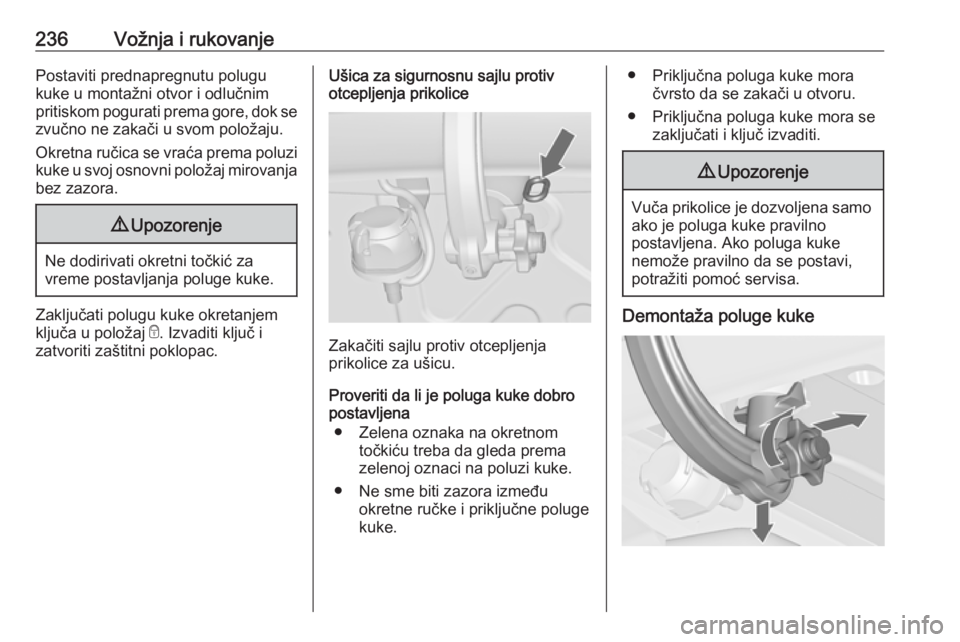

236Vožnja i rukovanjePostaviti prednapregnutu polugu
kuke u montažni otvor i odlučnim
pritiskom pogurati prema gore, dok se zvučno ne zakači u svom položaju.
Okretna ručica se vraća prema poluzi kuke u svoj osnovni položaj mirovanja
bez zazora.9 Upozorenje
Ne dodirivati okretni točkić za
vreme postavljanja poluge kuke.
Zaključati polugu kuke okretanjem
ključa u položaj e. Izvaditi ključ i
zatvoriti zaštitni poklopac.
Ušica za sigurnosnu sajlu protiv
otcepljenja prikolice
Zakačiti sajlu protiv otcepljenja
prikolice za ušicu.
Proveriti da li je poluga kuke dobro
postavljena
● Zelena oznaka na okretnom točkiću treba da gleda prema
zelenoj oznaci na poluzi kuke.
● Ne sme biti zazora između okretne ručke i priključne poluge
kuke.
● Priključna poluga kuke mora
čvrsto da se zakači u otvoru.
● Priključna poluga kuke mora se zaključati i ključ izvaditi.9Upozorenje
Vuča prikolice je dozvoljena samo
ako je poluga kuke pravilno
postavljena. Ako poluga kuke
nemože pravilno da se postavi,
potražiti pomoć servisa.
Demontaža poluge kuke

Vožnja i rukovanje237Otvoriti zaštitni poklopac i okrenuti
ključ u položaj c za otključavanje
poluge kuke.
Izvući okretni točkić i okrenuti u smeru
kretanja kazaljke na satu koliko je god
moguće. Priključnu polugu kuke
izvući prema dole.
Postaviti zaštitni čep u otvor. Saviti
pokrivač.
Sve verzije osim hečbek sa 3 vrata:
Pričvrstite zadnju stranu poklopca na
žleb branika i preklopite prednju
stranu na gore.
Pritisnite kopče ka spoljnoj strani.
Pomoć stabilnosti prikolice
Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija Elektronske kontrole
stabilnosti 3 188.

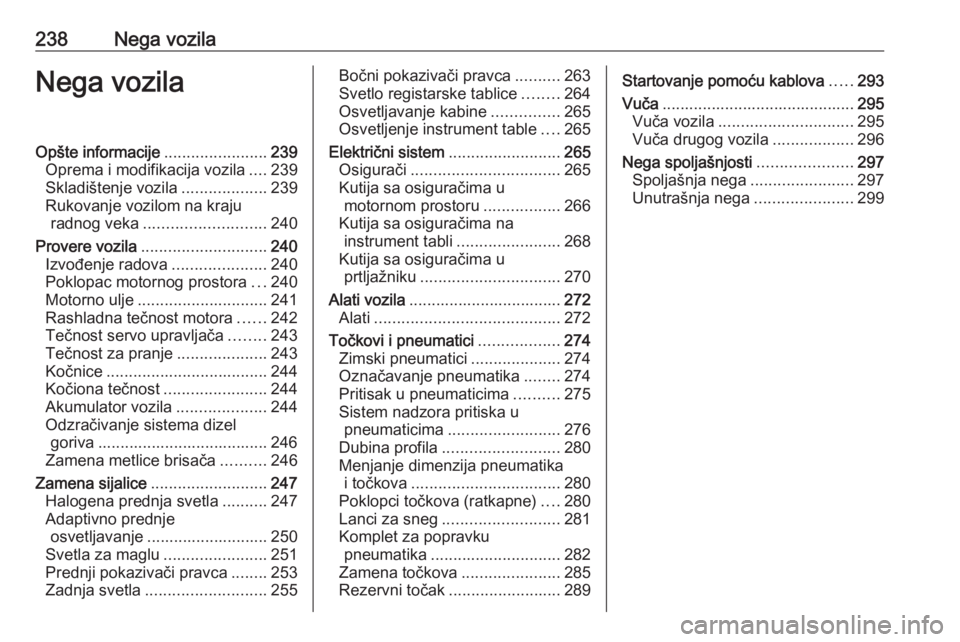

238Nega vozilaNega vozilaOpšte informacije.......................239
