2016.5 OPEL ASTRA J Uputstvo za upotrebu (in Serbian)

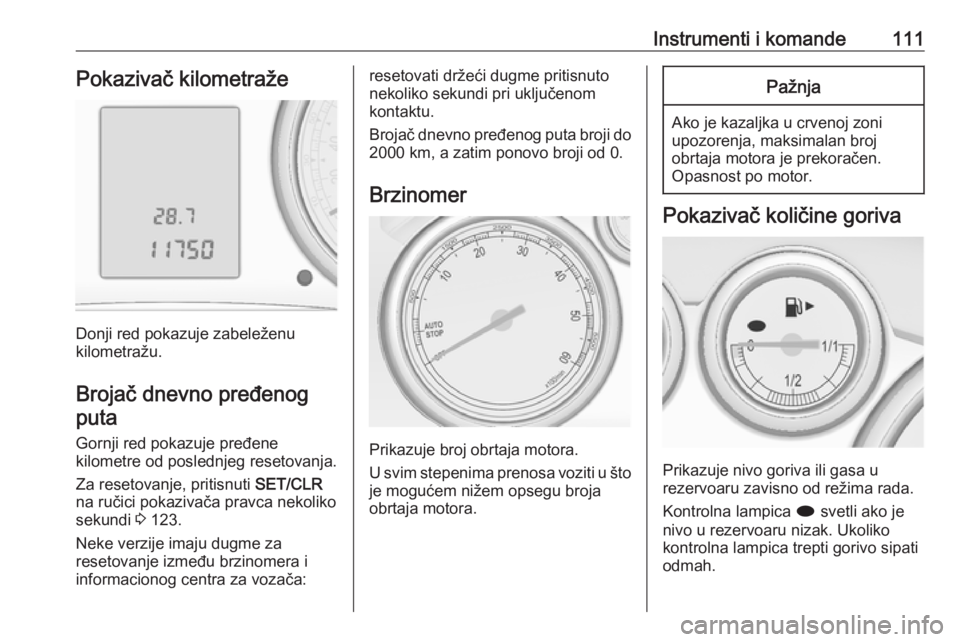

Instrumenti i komande111Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu.
Brojač dnevno pređenog puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti SET/CLR
na ručici pokazivača pravca nekoliko
sekundi 3 123.
Neke verzije imaju dugme za
resetovanje između brzinomera i
informacionog centra za vozača:
resetovati držeći dugme pritisnuto
nekoliko sekundi pri uključenom
kontaktu.
Brojač dnevno pređenog puta broji do 2000 km, a zatim ponovo broji od 0.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.

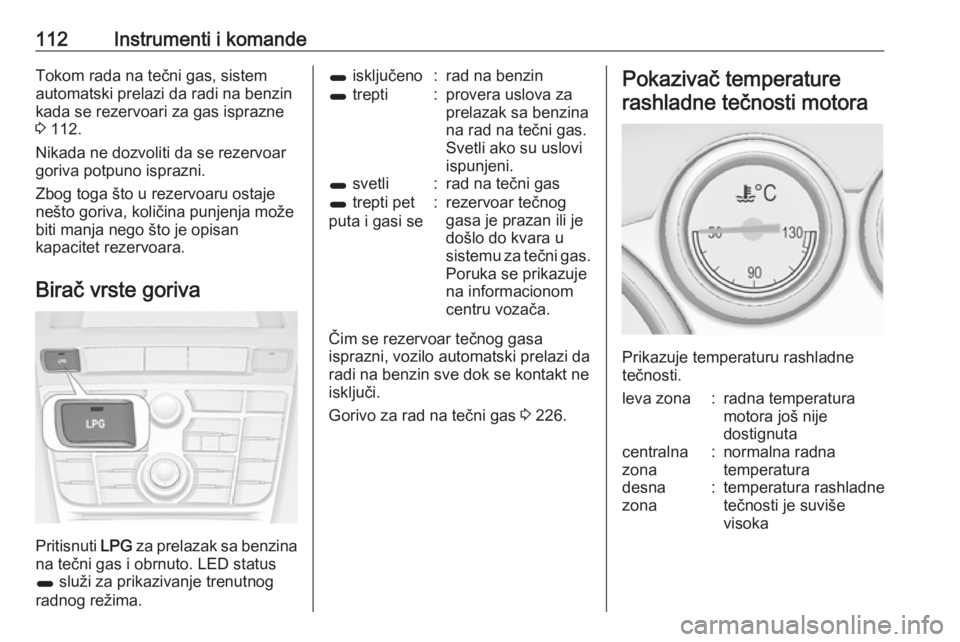

112Instrumenti i komandeTokom rada na tečni gas, sistem
automatski prelazi da radi na benzin kada se rezervoari za gas isprazne
3 112.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Birač vrste goriva
Pritisnuti LPG za prelazak sa benzina
na tečni gas i obrnuto. LED status
1 služi za prikazivanje trenutnog
radnog režima.
1 isključeno:rad na benzin1 trepti:provera uslova za
prelazak sa benzina
na rad na tečni gas.
Svetli ako su uslovi
ispunjeni.1 svetli:rad na tečni gas1 trepti pet
puta i gasi se:rezervoar tečnog
gasa je prazan ili je
došlo do kvara u
sistemu za tečni gas.
Poruka se prikazuje
na informacionom
centru vozača.
Čim se rezervoar tečnog gasa
isprazni, vozilo automatski prelazi da
radi na benzin sve dok se kontakt ne
isključi.
Gorivo za rad na tečni gas 3 226.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona:radna temperatura
motora još nije
dostignutacentralna
zona:normalna radna
temperaturadesna
zona:temperatura rashladne
tečnosti je suviše
visoka

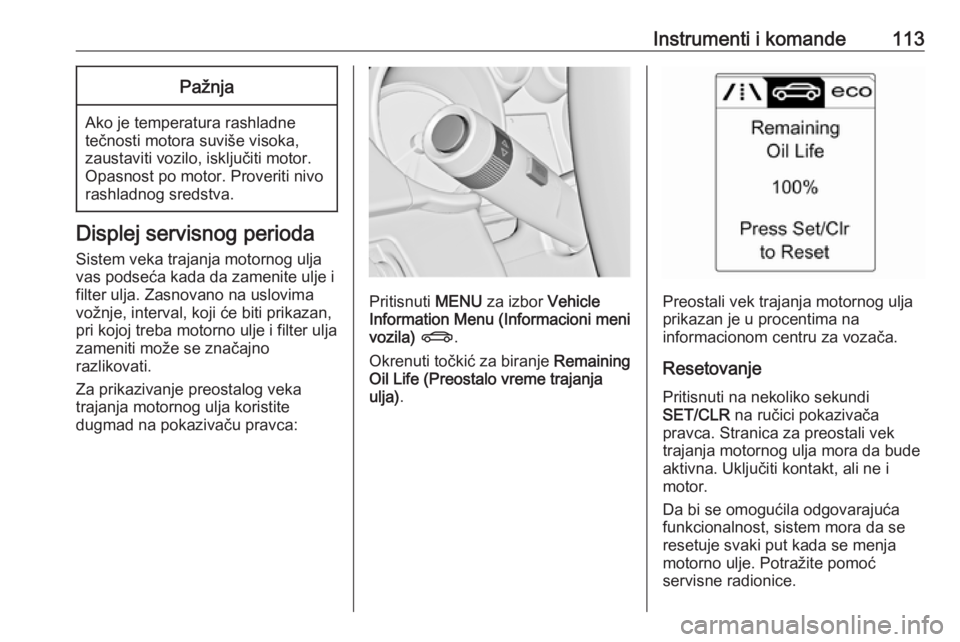

Instrumenti i komande113Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.
Za prikazivanje preostalog veka
trajanja motornog ulja koristite
dugmad na pokazivaču pravca:
Pritisnuti MENU za izbor Vehicle
Information Menu (Informacioni meni
vozila) X .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .Preostali vek trajanja motornog ulja
prikazan je u procentima na
informacionom centru za vozača.
Resetovanje Pritisnuti na nekoliko sekundi
SET/CLR na ručici pokazivača
pravca. Stranica za preostali vek trajanja motornog ulja mora da bude
aktivna. Uključiti kontakt, ali ne i
motor.
Da bi se omogućila odgovarajuća
funkcionalnost, sistem mora da se
resetuje svaki put kada se menja
motorno ulje. Potražite pomoć
servisne radionice.

114Instrumenti i komandeNaredni servis
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
poruka upozorenja se prikazuje na
informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 123.
Servisne informacije 3 300.
Kontrolne lampice
Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena:opasnost, važna
napomenažuta:upozorenje, informacija,
kvarzelena:potvrda aktiviranjaplava:potvrda aktiviranjabela:potvrda aktiviranja

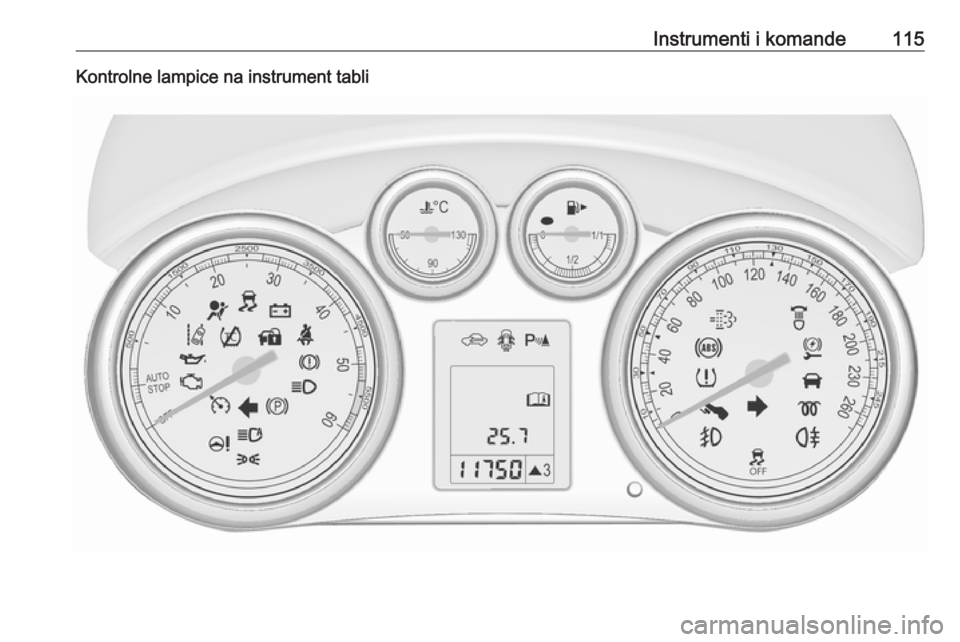

Instrumenti i komande115Kontrolne lampice na instrument tabli

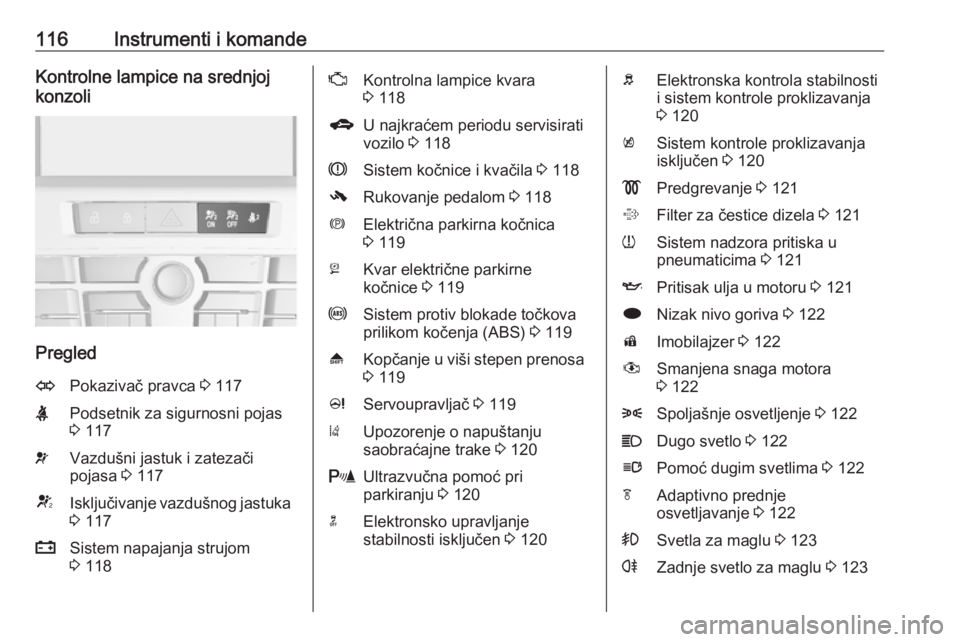

116Instrumenti i komandeKontrolne lampice na srednjoj
konzoli
Pregled
OPokazivač pravca 3 117XPodsetnik za sigurnosni pojas
3 117vVazdušni jastuk i zatezači
pojasa 3 117VIsključivanje vazdušnog jastuka
3 117pSistem napajanja strujom
3 118ZKontrolna lampice kvara
3 118gU najkraćem periodu servisirati
vozilo 3 118RSistem kočnice i kvačila 3 118-Rukovanje pedalom 3 118mElektrična parkirna kočnica
3 119jKvar električne parkirne
kočnice 3 119uSistem protiv blokade točkova
prilikom kočenja (ABS) 3 119[Kopčanje u viši stepen prenosa
3 119cServoupravljač 3 119)Upozorenje o napuštanju
saobraćajne trake 3 120rUltrazvučna pomoć pri
parkiranju 3 120nElektronsko upravljanje
stabilnosti isključen 3 120bElektronska kontrola stabilnosti
i sistem kontrole proklizavanja
3 120kSistem kontrole proklizavanja
isključen 3 120!Predgrevanje 3 121%Filter za čestice dizela 3 121wSistem nadzora pritiska u
pneumaticima 3 121IPritisak ulja u motoru 3 121iNizak nivo goriva 3 122dImobilajzer 3 122#Smanjena snaga motora
3 1228Spoljašnje osvetljenje 3 122CDugo svetlo 3 122lPomoć dugim svetlima 3 122fAdaptivno prednje
osvetljavanje 3 122>Svetla za maglu 3 123rZadnje svetlo za maglu 3 123

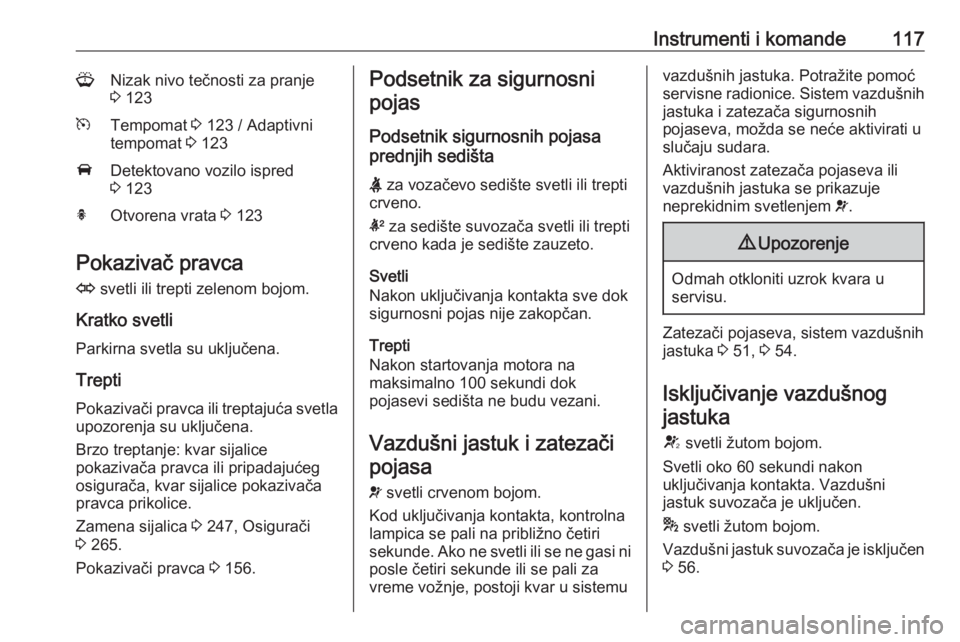

Instrumenti i komande117GNizak nivo tečnosti za pranje
3 123mTempomat 3 123 / Adaptivni
tempomat 3 123ADetektovano vozilo ispred
3 123hOtvorena vrata 3 123
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli Parkirna svetla su uključena.
Trepti
Pokazivači pravca ili treptajuća svetla upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača
pravca prikolice.
Zamena sijalica 3 247, Osigurači
3 265.
Pokazivači pravca 3 156.
Podsetnik za sigurnosni
pojas
Podsetnik sigurnosnih pojasa
prednjih sedišta
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno kada je sedište zauzeto.
Svetli
Nakon uključivanja kontakta sve dok
sigurnosni pojas nije zakopčan.
Trepti
Nakon startovanja motora na
maksimalno 100 sekundi dok
pojasevi sedišta ne budu vezani.
Vazdušni jastuk i zatezači pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno četiri
sekunde. Ako ne svetli ili se ne gasi ni posle četiri sekunde ili se pali za
vreme vožnje, postoji kvar u sistemuvazdušnih jastuka. Potražite pomoć
servisne radionice. Sistem vazdušnih
jastuka i zatezača sigurnosnih
pojaseva, možda se neće aktivirati u
slučaju sudara.
Aktiviranost zatezača pojaseva ili
vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 51, 3 54.
Isključivanje vazdušnog jastuka
V svetli žutom bojom.
Svetli oko 60 sekundi nakon
uključivanja kontakta. Vazdušni
jastuk suvozača je uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 56.

118Instrumenti i komande9Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje. Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražiti
pomoć servisne radionice.
Kontrolna lampice kvaraZ svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite
pomoć servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem perioduservisirati vozilo
g svetli žutom bojom.
Osim toga, prikazuje se poruka
upozorenja ili šifra upozorenja.
Vozilu je potreban servis.
Potražite pomoć servisne radionice.
Poruke vozila 3 131.Sistem kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 244.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena ručna kočnica 3 186.
Rad sa pedalom
- svetli ili trepti žutom bojom.
Svetli Za otpuštanje električne parkirnekočnice mora da se pritisne pedalakočnice 3 186.
Pedala kvačila treba da se pritisne da
bi se motor startovao u Autostop
režimu. Sistem za zaustavljanje i
pokretanje 3 175.
