2016.5 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Сидіння, підголовники63Місця встановлення системи безпеки для дітейДопустимі параметри для встановлення дитячого сидіння безпеки
Вага та вікова категорія
На передньому пасажирському
сидінні
На задніх
зовнішніх
сидінняхНа задньому
центральному
сидінні
активована
подушка
безпекидезактивована
подушка безпекиГрупа 0: до 10 кг
або приблизно 10 місяцівXU 1UUГрупа 0+: до 13 кг
або приблизно 2 рокиXU 1UUГрупа I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківXU 1UUГрупа II: від 15 до 25 кг
або приблизно від 3 до 7 роківXXUUГрупа III: від 22 до 36 кг
або приблизно від 6 до 12 роківXXUU1:якщо дитяче автокрісло встановлено за допомогою паска безпеки з кріпленням у трьох точках, установіть
сидіння в найвище положення й переконайтеся, що пасок безпеки протягнуто вперед від верхньої точки
кріплення. Відрегулюйте нахил спинок настільки близько до вертикального положення, наскільки це необхідно, щоб пересвідчитися в тому, що пасок безпеки щільно натягнутий з боку пряжки.U:універсальна придатність у поєднанні з паском безпеки з кріпленням у трьох точках.X:у цій категорії не дозволяється використовувати жодні дитячі автокрісла.

64Сидіння, підголовникиДопустимі параметри для встановлення дитячого автокрісла ISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому
пасажирському
сидінніНа задніх
зовнішніх
сидінняхНа задньому
центральному
сидінніГрупа 0: до 10 кг
або приблизно 10 місяцівEISO/R1XILXГрупа 0+: до 13 кг
або приблизно 2 рокиEISO/R1XILXDISO/R2XILXCISO/R3XILXГрупа I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXГрупа II: від 15 до 25 кг
або приблизно від 3 до 7 роківXILXГрупа III: від 22 до 36 кг
або приблизно від 6 до 12 роківXILX

Сидіння, підголовники65IL:підходить для окремих систем безпеки ISOFIX в автомобілях спеціальної, обмеженої або напівуніверсальної
категорії. Система безпеки ISOFIX має бути затверджена для певного типу автомобіля.IUF:підходить для дитячих автокрісел ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля та схвалені для використання в цій ваговій категорії.X:для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX.
Категорія розміру та тип автокрісла ISOFIX
A - ISO/F3:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, для дітей з крупною будовою
тіла у ваговій категорії від 9 до 18 кгB - ISO/F2:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кгB1 - ISO/F2X:дитяче автокрісло, що встановлюється у напрямку руху автомобіля, для дітей невеликого зросту
у ваговій категорії від 9 до 18 кгC - ISO/R3:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кгD - ISO/R2:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кгE - ISO/R1:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей молодшого віку у ваговій категорії до 13 кг

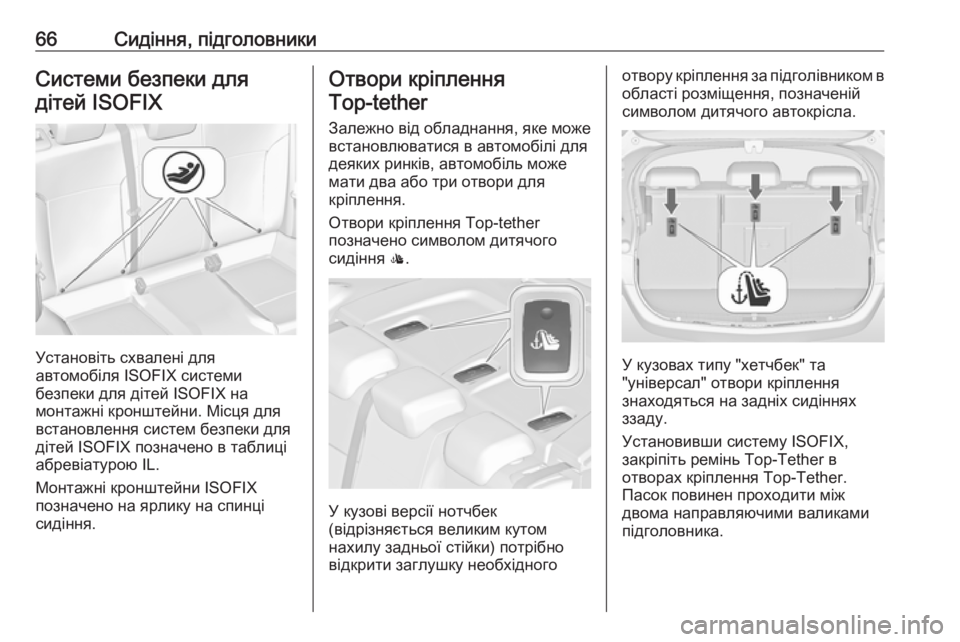

66Сидіння, підголовникиСистеми безпеки длядітей ISOFIX
Установіть схвалені для
автомобіля ISOFIX системи
безпеки для дітей ISOFIX на
монтажні кронштейни. Місця для
встановлення систем безпеки для
дітей ISOFIX позначено в таблиці
абревіатурою IL.
Монтажні кронштейни ISOFIX
позначено на ярлику на спинці
сидіння.
Отвори кріплення
Top-tether
Залежно від обладнання, яке може
встановлюватися в автомобілі для
деяких ринків, автомобіль може
мати два або три отвори для
кріплення.
Отвори кріплення Top-tether
позначено символом дитячого
сидіння :.
У кузові версії нотчбек
(відрізняється великим кутом
нахилу задньої стійки) потрібно відкрити заглушку необхідного
отвору кріплення за підголівником в
області розміщення, позначеній
символом дитячого автокрісла.
У кузовах типу "хетчбек" та
"універсал" отвори кріплення
знаходяться на задніх сидіннях
ззаду.
Установивши систему ISOFIX,
закріпіть ремінь Top-Tether в
отворах кріплення Top-Tether.
Пасок повинен проходити між
двома направляючими валиками
підголовника.

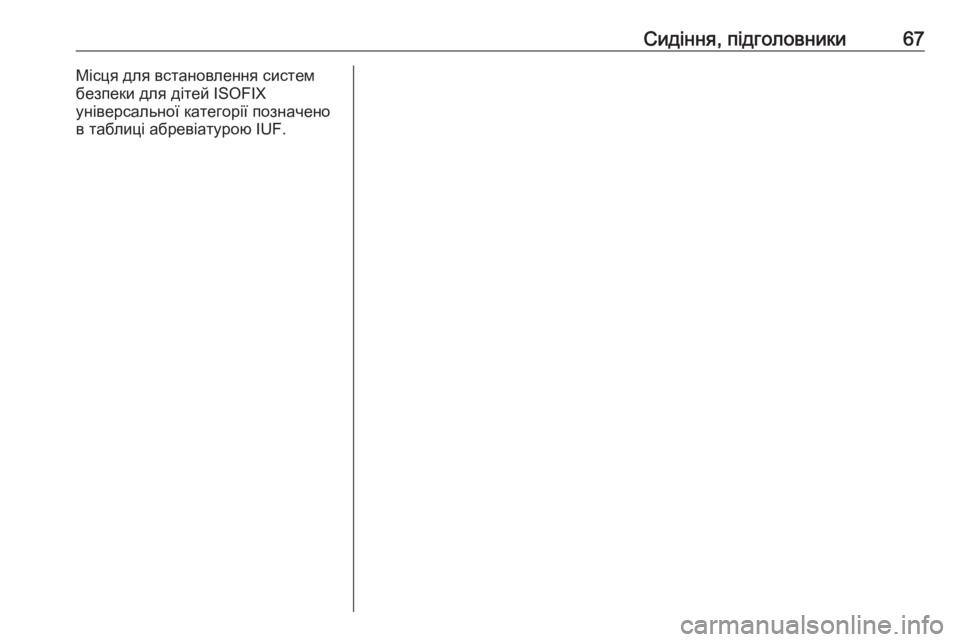

Сидіння, підголовники67Місця для встановлення систем
безпеки для дітей ISOFIX
універсальної категорії позначено
в таблиці абревіатурою IUF.

68ЗберіганняЗберіганняВідділення для зберігання.........68
Бардачок .................................. 69
Підстаканники .......................... 69
Відділення для зберігання в передній частині салону .........70
Відділення для зберігання під сидіннями ................................ 70
Відділення в підлокітнику ........70
Відділення для зберігання у центральній консолі ................71
Задня система кріплення ........72
Багажне відділення ....................91
Зберігання в багажному відділенні ................................. 96
Кришка багажного відділення ................................ 96
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................98
Кріпильні петлі .......................100
Система управління вантажем ............................... 100
Сітка безпеки .......................... 103
Знак аварійної зупинки ..........104
Медична аптечка ...................105Система багажника для даху ..106
Багажник на даху ...................106
Інформація про завантаження 107Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.

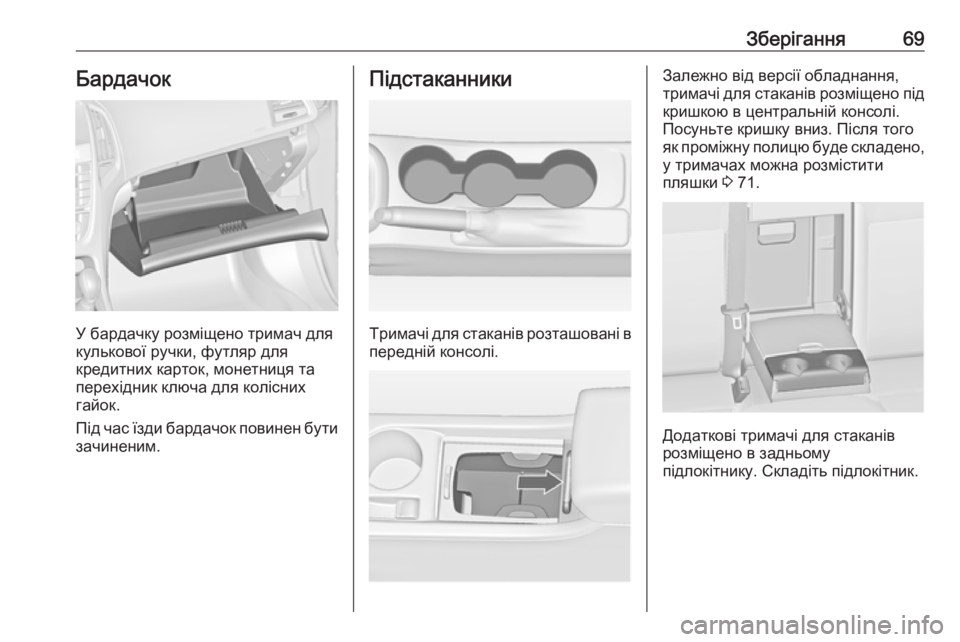

Зберігання69Бардачок
У бардачку розміщено тримач для
кулькової ручки, футляр для
кредитних карток, монетниця та
перехідник ключа для колісних гайок.
Під час їзди бардачок повинен бути зачиненим.
Підстаканники
Тримачі для стаканів розташовані впередній консолі.
Залежно від версії обладнання,
тримачі для стаканів розміщено під
кришкою в центральній консолі.
Посуньте кришку вниз. Після того
як проміжну полицю буде складено,
у тримачах можна розмістити
пляшки 3 71.
Додаткові тримачі для стаканів
розміщено в задньому
підлокітнику. Складіть підлокітник.

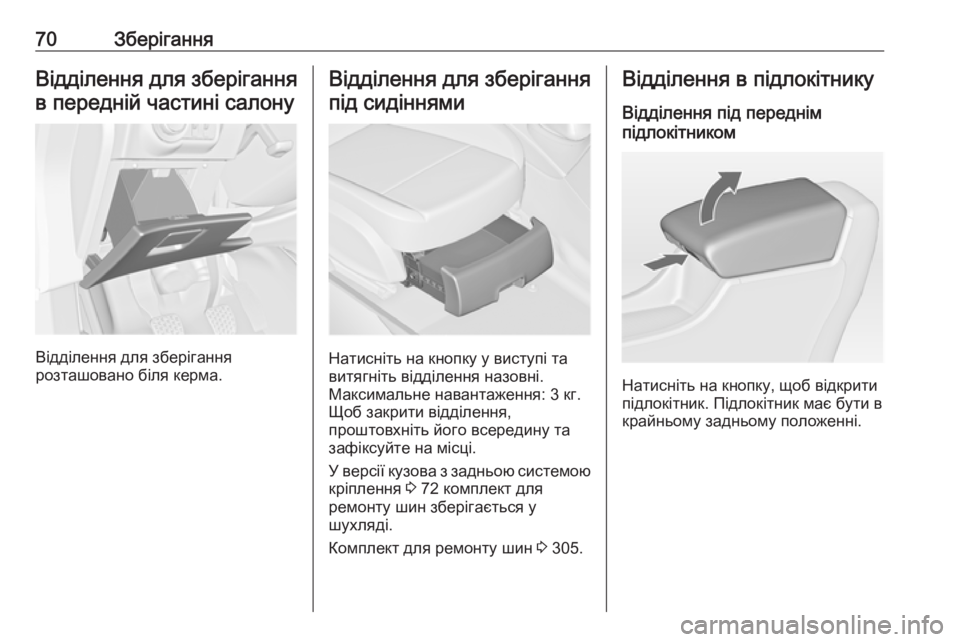

70ЗберіганняВідділення для зберіганняв передній частині салону
Відділення для зберігання
розташовано біля керма.
Відділення для зберігання
під сидіннями
Натисніть на кнопку у виступі та
витягніть відділення назовні.
Максимальне навантаження: 3 кг.
Щоб закрити відділення,
проштовхніть його всередину та
зафіксуйте на місці.
У версії кузова з задньою системою кріплення 3 72 комплект для
ремонту шин зберігається у
шухляді.
Комплект для ремонту шин 3 305.
Відділення в підлокітнику
Відділення під переднім
підлокітником
Натисніть на кнопку, щоб відкрити
підлокітник. Підлокітник має бути в
крайньому задньому положенні.
