Керування автомобілем та експлуатація239Датчики системи розташовані у
бампері з лівого та правого боку
автомобіля.9 Попередження
Повідомлення мертвої зони
видимості не замінує бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;
● пішоходів, велосипедистів та тварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за ваш,
попереджувальний символ B у
відповідному зовнішньому
дзеркалі може не засвічуватися.
Системи попереджування про
об’єкти в мертвій зоні видимості діє
при швидкостях від 10 км/год до
140 км/год. В разі перевищення
швидкості 140 км/год система
вимикається, про що свідчитиме
слабке підсвічування
попереджувальних символів B в
обох зовнішніх дзеркалах. При
зменшенні швидкості
попереджувальні символи гаснуть.
Якщо після цього буде розпізнаний автомобіль у мертвій зоні
видимості, попереджувальні
символи B будуть засвічуватися,
як зазвичай, з відповідного боку.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що
система діє.
Цей параметр можна ввімкнути чи
вимкнути в меню Settings
(Налаштування) на
інформаційному дисплеї, у
параметрах персоналізації
автомобіля 3 149.
Після дезактивації системи у
інформаційному центрі водія
відображується відповідне
повідомлення.

240Керування автомобілем та експлуатаціяЗони розпізнавання
Датчик системи охоплює зону
довжиною приблизно три метри з
обох боків автомобіля. Ця зона
починається від зовнішніх дзеркал
і простягається приблизно на три
метри назад. Висота зони
становить приблизно від 0,5 м до 2
м від землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Несправність
Іноді за звичайних умов система
пропускає деякі об’єкти.
Система попереджування про
об’єкти в мертвій зоні не працює,
коли лівий чи правий кути заднього бампера вкритий брудом, багном,
снігом, льодом чи сльотою.
Інструкції з миття 3 322.При виникненні неполадки в
системі, або ж якщо система не
працює через будь-які тимчасові
умови, у інформаційному центрі
водія з'являється повідомлення
про помилку. В разі систематичної неполадки зверніться до
автомайстерні.
Камера заднього виду Камера заднього огляду допомагає
водієві під час руху заднім ходом -
вона показує ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Майте на
увазі, що об'єкти, які
знаходяться поза межами зони
огляду камери та передніх
датчиків допомоги при
паркуванні, наприклад, під
бампером чи під автомобілем,
не відображаються.
Не можна рухатися заднім
ходом, дивлячись тільки на
інформаційний дисплей – перш
ніж рушати, слід обов'язково
перевірити простір позаду й
навколо автомобіля.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність

Керування автомобілем та експлуатація241Камера розташована у рукоятці
дверей багажного відділення і має
кут огляду 130°.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічні напрямні - це
горизонтальні лінії з інтервалом
один метр, які проеціюються на
зображення, щоб полегшити
визначення відстані до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Цю функцію можна вимкнути в
меню Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 149.
Попереджувальні символи
Попереджувальні символи
позначаються у вигляді трикутників
9 на зображенні для позначення
перешкод, що розпізнаються
задніми датчиками розширеної
допомоги при паркуванні.
Параметри дисплея
Navi 650/Navi 950 : Щоб
відрегулювати яскравість,
натисніть, а потім поверніть
зовнішнє кільце
багатофункціонального
регулятора.

242Керування автомобілем та експлуатаціяCD 600: Яскравість регулюється
повертанням
багатофункціонального
регулятора після натиснення на
нього.
Вимкнення
Камера вимикається при
перевищенні певної швидкості руху вперед або ж приблизно через
десять секунд після вимкнення
задньої передачі.
Увімкнути чи вимкнути камеру
заднього виду можна в меню
Settings (Налаштування) на
інформаційному дисплеї.
Персоналізація автомобіля 3 149.
Несправність
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.Камера заднього огляду може не
працювати як слід за наступних
обставин:
● У темряві.
● Коли сонце або фари автомобіля світять прямо в
об'єктив камери.
● Крига, сніг, бруд чи будь-що інше затуляють об’єктив
камери. Очистіть об'єктив,
промийте його водою, протріть
м'якою тканиною.
● Двері багажного відділення зачинено неповністю.
● Автомобіль зазнав зіткнення ззаду.
● У разі раптової зміни температури.Допомога у розпізнаванні
дорожніх знаків
Функціональність
До допоміжної системи визначення дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до інформаційного центру водія.
До списку дорожніх знаків що
розпізнаються входять:
Знаки обмеження та заборони
обгону ● обмеження швидкості
● обгін заборонено

Керування автомобілем та експлуатація243● завершення дії обмеженняшвидкості
● завершення дії забороненого обгонуДорожні знаки
Початок та кінець дії:
● шосе
● дороги для автомобілів
● житлові зониДодаткові знаки ● додаткові підказки до дорожніх знаків
● обмеження щодо буксирування причепа
● обмеження щодо тягача
● попередження про мокру дорогу
● попередження про ожеледь
● стрілки напрямку
Знаки обмеження швидкості
відображаються в інформаційному
центрі водія до появи наступного
знака обмеження швидкості чи виявлення кінця ділянки з
обмеженням швидкості або
завершення періоду дії знака.
Можливе одночасне відображення
на дисплеї декількох знаків.
Знак оклику в рамці означає
виявлення додаткового сигналу,
який система не може розпізнати.
Система активна на швидкості до
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість автомобіля стає меншою ніж 55 км/год, дані на
дисплеї скидаються, а вміст
сторінки з дорожніми знаками
очищується. На дисплеї
відобразиться наступна розпізнана швидкість.
Позначення дисплея
Дорожні знаки відображаються у
центрі інформації для водія на
сторінці Система визначення
дорожніх знаків .

244Керування автомобілем та експлуатація
Виберіть Налаштув. X ,
натиснувши MENU, а потім
виберіть Система визначення
дорожніх знаків коліщатком
регулятора на важелі перемикання сигналів повороту 3 134.
Якщо в меню інформаційного
центру водія вибрано іншу
сторінку, а потім повторно вибрано
сторінку Виявлення дорожніх
знаків , на дисплеї відобразиться
останній розпізнаний дорожній
знак.
Функція сповіщень
Коли ввімкнено цю функцію, знаки
обмеження швидкості та заборони
обгону відображаються у вигляді
спливних сповіщень в
інформаційному центрі водія.
Функція сповіщень вмикається та
вимикається в меню
"Налаштування" на сторінці
виявлення дорожніх знаків
натисненням SET/CLR на важелі
перемикання сигналів повороту.

Керування автомобілем та експлуатація245

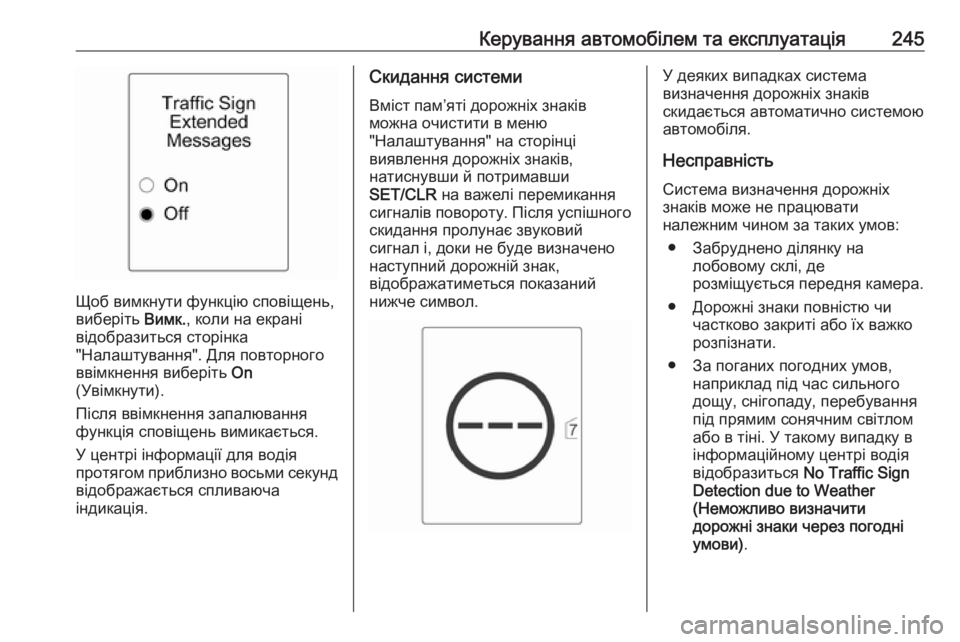

Щоб вимкнути функцію сповіщень,
виберіть Вимк., коли на екрані
відобразиться сторінка
"Налаштування". Для повторного
ввімкнення виберіть On
(Увімкнути).
Після ввімкнення запалювання
функція сповіщень вимикається.
У центрі інформації для водія
протягом приблизно восьми секунд
відображається спливаюча
індикація.
Скидання системи
Вміст пам’яті дорожніх знаків
можна очистити в меню
"Налаштування" на сторінці
виявлення дорожніх знаків,
натиснувши й потримавши
SET/CLR на важелі перемикання
сигналів повороту. Після успішного скидання пролунає звуковий
сигнал і, доки не буде визначено
наступний дорожній знак,
відображатиметься показаний
нижче символ.У деяких випадках система
визначення дорожніх знаків
скидається автоматично системою
автомобіля.
Несправність
Система визначення дорожніх
знаків може не працювати
належним чином за таких умов:
● Забруднено ділянку на лобовому склі, де
розміщується передня камера.
● Дорожні знаки повністю чи частково закриті або їх важко
розпізнати.
● За поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування
під прямим сонячним світлом
або в тіні. У такому випадку в
інформаційному центрі водія
відобразиться No Traffic Sign
Detection due to Weather
(Неможливо визначити
дорожні знаки через погодні
умови) .

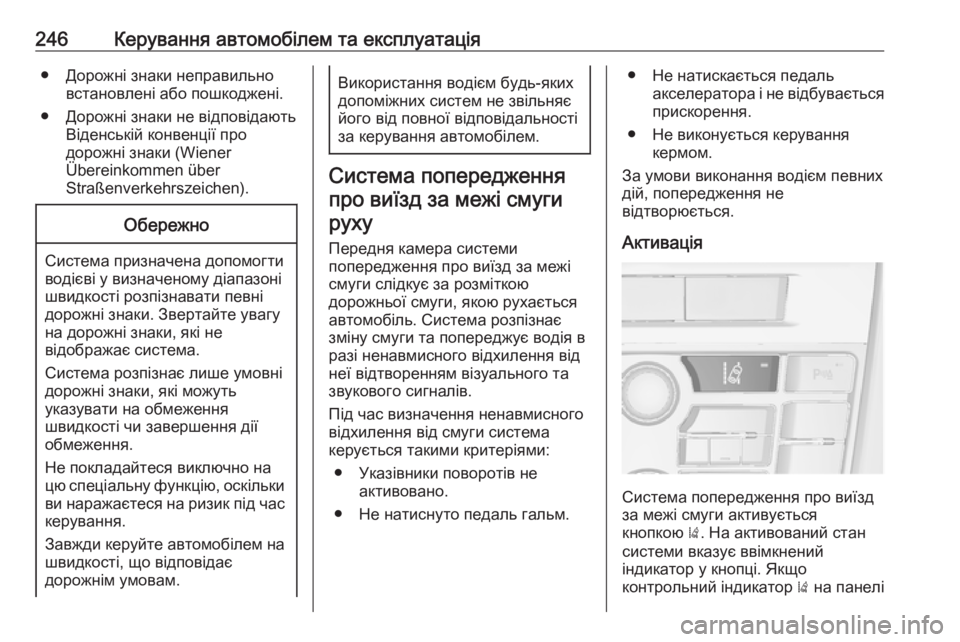

246Керування автомобілем та експлуатація● Дорожні знаки неправильновстановлені або пошкоджені.
● Дорожні знаки не відповідають Віденській конвенції про
дорожні знаки (Wiener
Übereinkommen über
Straßenverkehrszeichen).Обережно
Система призначена допомогти
водієві у визначеному діапазоні
швидкості розпізнавати певні
дорожні знаки. Звертайте увагу
на дорожні знаки, які не
відображає система.
Система розпізнає лише умовні
дорожні знаки, які можуть
указувати на обмеження
швидкості чи завершення дії
обмеження.
Не покладайтеся виключно на
цю спеціальну функцію, оскільки ви наражаєтеся на ризик під часкерування.
Завжди керуйте автомобілем на швидкості, що відповідає
дорожнім умовам.
Використання водієм будь-яких
допоміжних систем не звільняє
його від повної відповідальності
за керування автомобілем.
Система попередження
про виїзд за межі смугируху
Передня камера системи
попередження про виїзд за межі
смуги слідкує за розміткою
дорожньої смуги, якою рухається
автомобіль. Система розпізнає зміну смуги та попереджує водія в
разі ненавмисного відхилення від
неї відтворенням візуального та
звукового сигналів.
Під час визначення ненавмисного
відхилення від смуги система
керується такими критеріями:
● Указівники поворотів не активовано.
● Не натиснуто педаль гальм.
● Не натискається педаль акселератора і не відбувається
прискорення.
● Не виконується керування кермом.
За умови виконання водієм певних
дій, попередження не
відтворюється.
Активація
Система попередження про виїзд
за межі смуги активується
кнопкою ). На активований стан
системи вказує ввімкнений
індикатор у кнопці. Якщо
контрольний індикатор ) на панелі
