2016.5 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

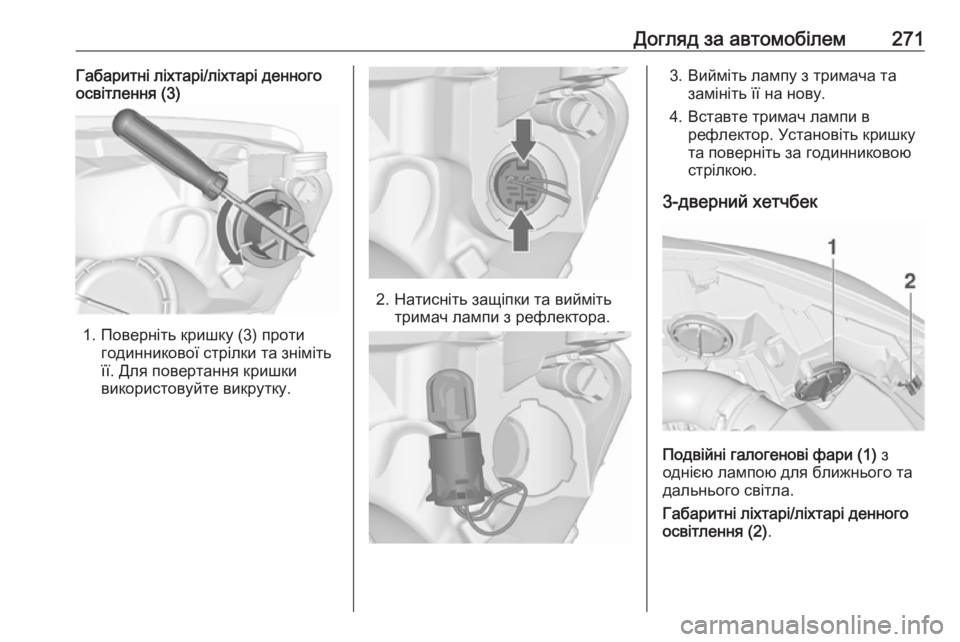

Догляд за автомобілем271Габаритні ліхтарі/ліхтарі денного
освітлення (3)
1. Поверніть кришку (3) проти
годинникової стрілки та зніміть
її. Для повертання кришки
використовуйте викрутку.
2. Натисніть защіпки та вийміть тримач лампи з рефлектора.
3. Вийміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи в рефлектор. Установіть кришку
та поверніть за годинниковою
стрілкою.
3-дверний хетчбек
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .

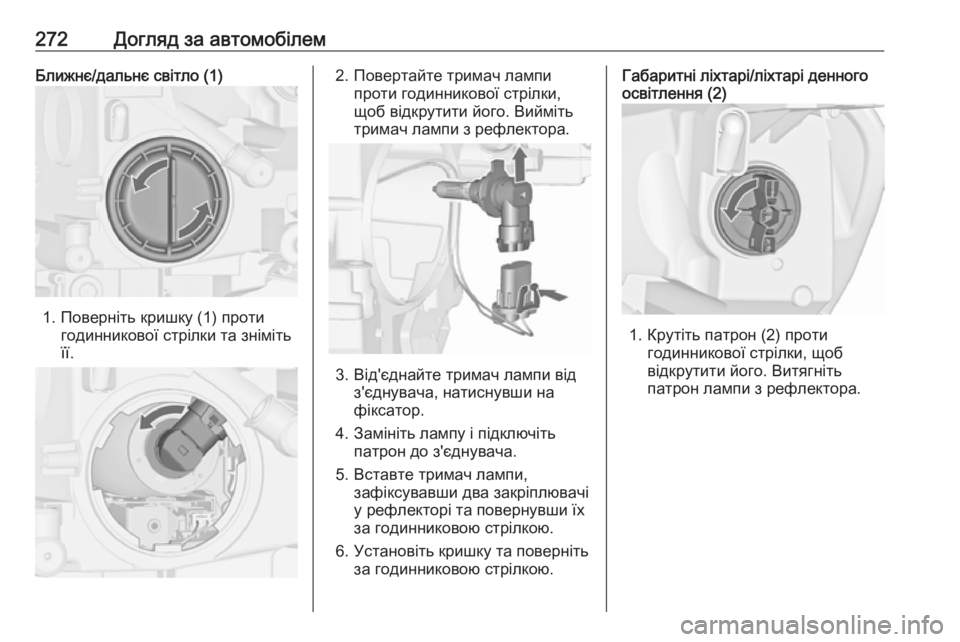

272Догляд за автомобілемБлижнє/дальнє світло (1)
1. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі денного
освітлення (2)
1. Крутіть патрон (2) проти
годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.

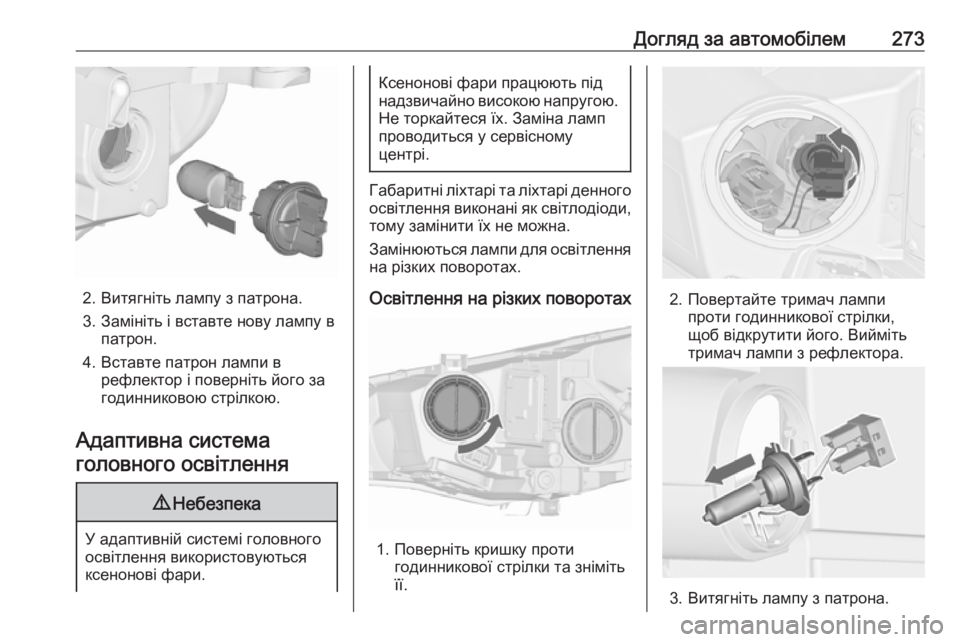

Догляд за автомобілем273
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Адаптивна система головного освітлення
9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.
Освітлення на різких поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.

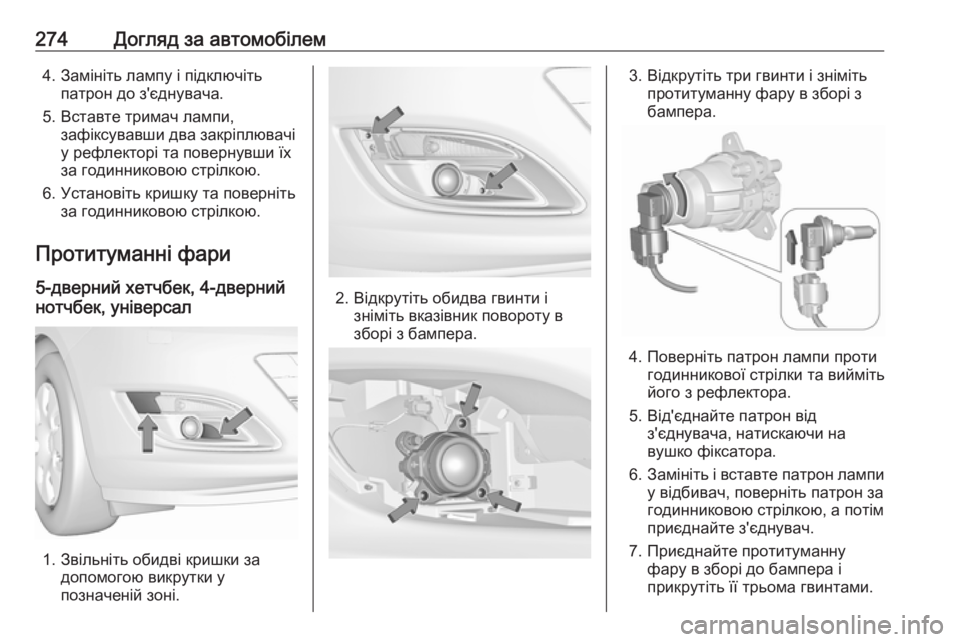

274Догляд за автомобілем4. Замініть лампу і підключітьпатрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Протитуманні фари
5-дверний хетчбек, 4-дверний
нотчбек, універсал
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.
3. Відкрутіть три гвинти і зніміть протитуманну фару в зборі з
бампера.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть і вставте патрон лампи
у відбивач, поверніть патрон за
годинниковою стрілкою, а потім приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.

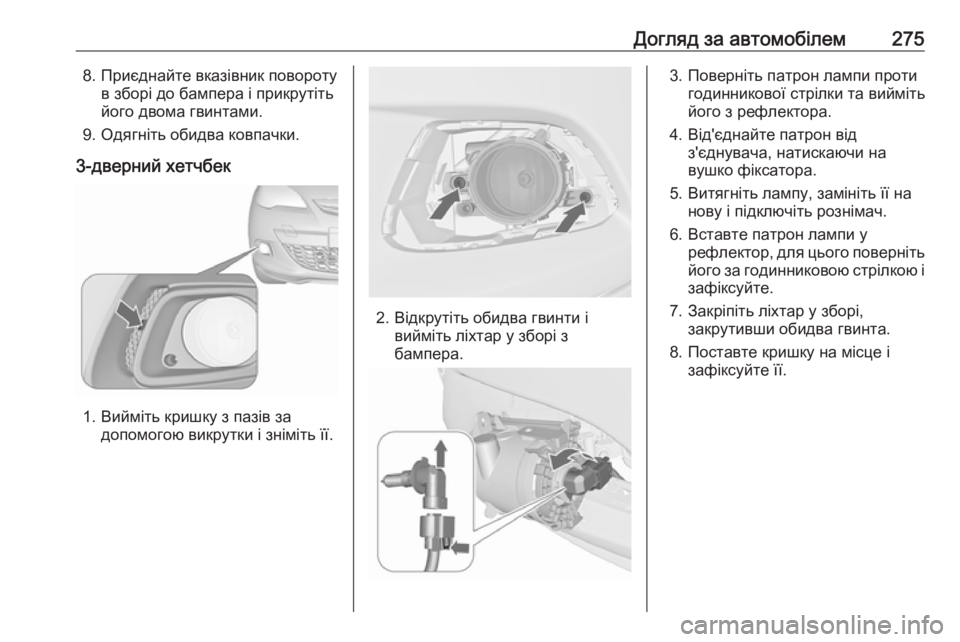

Догляд за автомобілем2758. Приєднайте вказівник поворотув зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.
3-дверний хетчбек
1. Вийміть кришку з пазів за допомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
4. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.

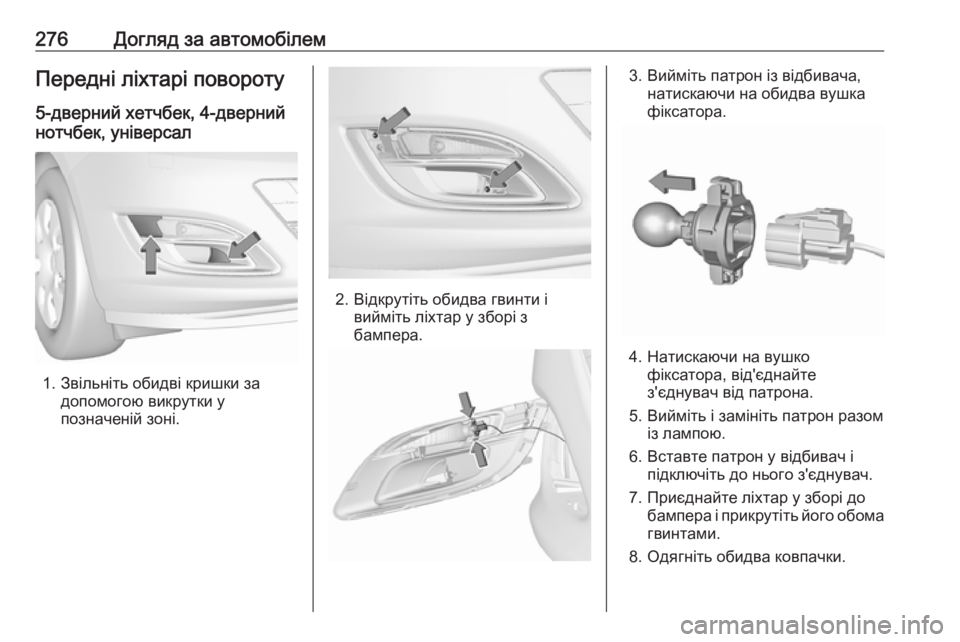

276Догляд за автомобілемПередні ліхтарі повороту
5-дверний хетчбек, 4-дверний
нотчбек, універсал
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і вийміть ліхтар у зборі з
бампера.
3. Вийміть патрон із відбивача, натискаючи на обидва вушка
фіксатора.
4. Натискаючи на вушко фіксатора, від'єднайте
з'єднувач від патрона.
5. Вийміть і замініть патрон разом із лампою.
6. Вставте патрон у відбивач і підключіть до нього з'єднувач.
7. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
8. Одягніть обидва ковпачки.

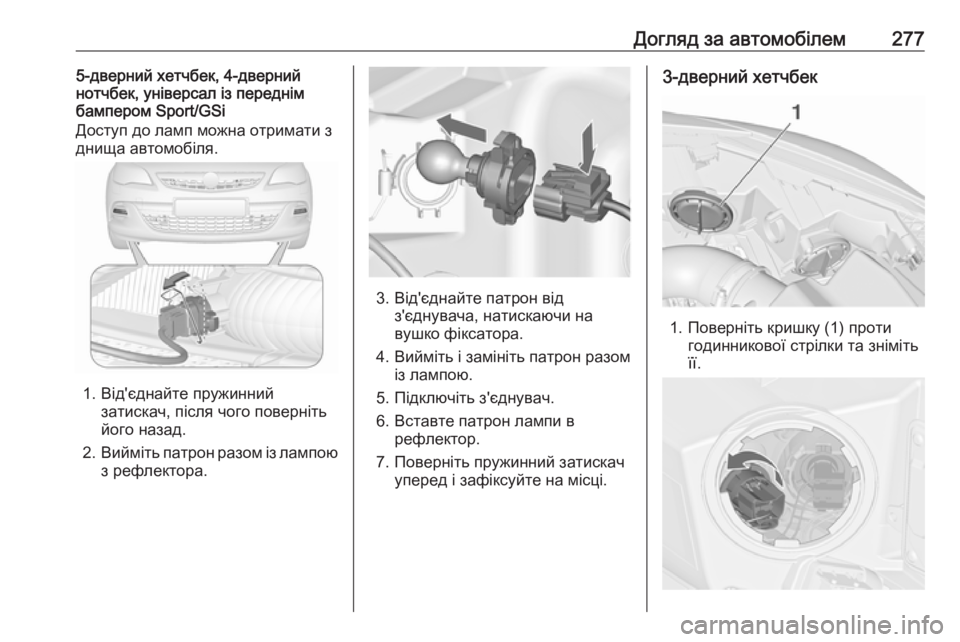

Догляд за автомобілем2775-дверний хетчбек, 4-дверний
нотчбек, універсал із переднім
бампером Sport/GSi
Доступ до ламп можна отримати з
днища автомобіля.
1. Від'єднайте пружинний затискач, після чого поверніть
його назад.
2. Вийміть патрон разом із лампою
з рефлектора.
3. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
4. Вийміть і замініть патрон разом із лампою.
5. Підключіть з'єднувач.
6. Вставте патрон лампи в рефлектор.
7. Поверніть пружинний затискач уперед і зафіксуйте на місці.
3-дверний хетчбек
1. Поверніть кришку (1) протигодинникової стрілки та зніміть
її.

278Догляд за автомобілем2. Повертайте патрон протигодинникової стрілки, щоб
від'єднати його та вийняти з
відбивача.
3. Витягніть лампу з патрона, повертаючи її проти
годинникової стрілки.
4. Замініть і вставте нову лампу в патрон, повертаючи його за
годинниковою стрілкою.
5. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Задні ліхтарі
5-дверний хетчбек
1. Від'єднайте кришку з відповідного боку та зніміть її.
2. Відкрутіть пластикову гайкузсередини рукою.
3.Обережно вийміть задній ліхтар
у зборі з ніші та зніміть його.
Переконайтеся, що канал
кабелю залишається на місці.
4. Зніміть кабель із утримувача.
5. Відчепіть з’єднувальний затискач від тримача лампи.
