Page 17 of 130
DESCRIZIONE
2-3
123
4
5
6
7
8
9
10
11
12
HAU10431
Comandi e strumentazione
12456 101112
3
7,8,9
1. Leva frizione (pagina 4-30)
2. Interruttori impugnatura sinistra (pagina 4-3)
3. Connettore ERS (YZF-R1M) (pagina 4-39)
4. Blocchetto accensione/b loccasterzo (pagina 4-2)
5. Pannello portastrumenti (pagina 4-5, 4-8)
6. Serbatoio del liquido fr eno anteriore (pagina 7-25)
7. Dado di regolazione precarica molla (YZF-R1) (pagina 4-39) 8. Bullone di regolazione dello sm
orzamento in estensione (YZF-R1)
(pagina 4-39)
9. Bullone di regolazione dello smorzamento in compressione (YZF-R1) (pagina 4-39)
10.Interruttori impugnatura destra (pagina 4-3)
11.Manopola acceleratore (pagina 7-19)
12.Leva freno (pagina 4-30)
2CR-28199-HG.book 3 ページ 2015年5月1日 金曜日 午前10時49分
Page 18 of 130

3-1
1
23
4
5
6
7
8
9
10
11
12
FUNZIONI SPECIALI
HAU66291
YRC (Yamaha Ride Control)Yamaha Ride Control è un sistema compo-
sto da numerosi sensor i e comandi per for-
nire un’esperienza di guida di livello
superiore. Il veicolo rileva e può reagire di
conseguenza alle forze che si sviluppano
lungo gli assi longitudinale (da anteriore a
posteriore), laterale (s inistra-destra) e verti-
cale (in alto e in basso). Vengono anche ri-
levati l’angolo di piega e le accelerazioni
gravitazionali. Queste informazioni vengo-
no elaborate più volte al secondo e i relativi
sistemi fisici vengono automaticamente re-
golati di conseguenza. Le funzioni elencate
di seguito rappresentan o i singoli parametri
YRC che possono essere attivati/disattivati
o regolati per adattarli ai piloti e alle condi-
zioni di guida. Per i dettagli relativi alle impo-
stazioni, fare riferimento a “MENU” a pagina
4-14.
AVVERTENZA
HWA18220
Il sistema Yamaha Ride Control (YRC)
non si sostituisce al le corrette tecniche
di guida o all’esperienza del pilota. Que-
sto sistema non può impedire la perdita
di controllo dovuta ad errori del pilota,
quali la guida ad una velocità superiore
a quella consentita dalle condizioni stra-
dali e del traffico, compresa la perdita di trazione dovuta ad eccessiva velocità
all’ingresso in curva, in caso di brusca
accelerazione con un notevole angolo di
piega, o in frenata e non può impedire lo
slittamento o il solle
vamento (“impenna-
te”) della ruota anteriore. Come su qual-
siasi motociclo, guidare sempre in base
ai propri limiti, prestando attenzione alle
condizioni dell’ambiente circostante e
adeguandosi alle stesse. Prima di tenta-
re manovre più impegnative, acquisire
famigliarità con il comportamento del
motociclo nelle varie impostazioni YRC.
PWR
Il sistema della modalità di erogazione po-
tenza comprende quattro diverse mappe di
controllo che regolano l’apertura della val-
vola a farfalla in funzione del grado di azio-
namento della manopola acceleratore, in
modo da consentire al pilota di scegliere tra
diverse modalità in base alle proprie prefe-
renze e all’ambiente di guida. TCS
Il sistema di controllo della trazione aiuta a
mantenere la trazione quando si accelera.
Se i sensori rilevano un principio di slitta-
mento (pattinamento incontrollato) della
ruota posteriore, il sistema di controllo della
trazione interviene regolando opportuna-
mente la potenza erogata dal motore fino al
ripristino della trazione. La spia del sistema
di controllo della trazione lampeggia per in-
formare il pilota che il controllo della trazio-
ne si è inserito.
Questo sistema di controllo della trazione si
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Apertura valvola a farfalla
6. Azionamento manopola acceleratore
5
64
3 2
1
2CR-28199-HG.book 1 ページ 2015年5月1日 金曜日 午前10時49分
Page 19 of 130

FUNZIONI SPECIALI
3-2
1
234
5
6
7
8
9
10
11
12
adegua automaticamente all’angolo di pie-
ga del veicolo. Per ot timizzare l’accelerazio-
ne, con il veicolo in posizione verticale il
controllo della trazione viene ridotto. In cur-
va, il controllo della tr azione è intensificato.NOTA
Il sistema di controllo della trazione po-
trebbe attivarsi quando si percorre un
dosso.
Il pilota potrebbe notare lievi cambia-
menti nel rumore prodotto dal motore e
dall’impianto di scarico all’inserimento
del sistema di controllo della trazione o
di altri sistemi YRC.
Quando si disattiva il TCS, vengono
automaticamente disinseriti ancheSCS, LCS e LIF.
AVVERTENZA
HWA15432
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ecces-
siva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi moto, affrontare con cautela le
superfici che potrebbero essere sdruc-
ciolevoli ed evitare le superfici eccessi-vamente sdrucciolevoli.
Girando la chiave su “O N”, il sistema di con-
trollo della trazione si attiva automaticamen-
te. È possibile attivare o disattivare
manualmente il sistema di controllo della
trazione solo con la chiave in posizione
“ON” e il motociclo fermo.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il motociclo rimanga
impantanato in fango, sabbia o altre super-fici a bassa consistenza.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 7-19.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema dicontrollo della trazione.
SCS
Lo Slide Control System regola la potenza
erogata dal motore in caso di rilevamento
dello slittamento laterale della ruota poste-
riore. La potenza viene regolata sulla base
dei dati trasmessi dall’IMU. Questo sistema,
insieme al TCS, contribuisce ad offrire una
guida più regolare.
LCS
Il Launch Control System aiuta il pilota a
scattare in modo fluido e rapido dalla griglia
di partenza. Impedisce al regime motore di
superare i 10,000 giri/min, anche con la ma-
nopola dell’acceleratore a fondo corsa. Il si-
stema LCS regola la potenza erogata dal
motore in combinazione con i sistemi TCS e
LIF per ottenere trazione ottimale e solleva-
mento della ruota ridotto.
TCS
2CR-28199-HG.book 2 ページ 2015年5月1日 金曜日 午前10時49分
Page 20 of 130

FUNZIONI SPECIALI
3-3
1
23
4
5
6
7
8
9
10
11
12
ATTENZIONE
HCA22950
Anche quando si utilizza il sistema LCS
occorre rilasciare gradualmente la leva
frizione per evitare danni alla frizionestessa.NOTAIl sistema LCS è destinato esclusivamenteall’uso su pista.
QSS
Il sistema Quick Shift System consente in-
nesti delle marce superi ori assistiti elettroni-
camente, alla massima accelerazione e
senza l’uso della leva della frizione. Quando
l’interruttore posizionato sull’asta leva cam-
bio rileva il movimento della leva cambio, la
potenza erogata dal motore viene regolata
e la coppia motrice temporaneamente neu-
tralizzata per consentire il cambio di marcia.NOTA
Il sistema QSS entra il funzione quan-
do si guida ad almeno 20 km/h con un
regime motore di 2000 giri/min o supe-
riore e solo in accelerazione.
Il sistema QSS non entra in funzionequando si tira la leva frizione. LIF
Il Lift Control System riduce la velocità alla
quale la ruota anteriore continuerà a solle-
varsi in condizioni di estrema accelerazio-
ne, ad esempio durante le partenze o in
uscita dalle curve. Quando si rileva il solle-
vamento della ruota anteriore, la potenza
del motore viene regolata in modo da rallen-
tare il sollevamento della ruota stessa pur
mantenendo una buona accelerazione.
ERS (YZF-R1M)
Le sospensioni elettroniche Öhlins Electro-
nic Racing Suspension prevedono lo smor-
zamento a controllo elettrico delle
sospensioni. Il sistema è controllato dalla
centralina SCU che esegue regolazioni indi-
pendenti delle forze di smorzamento delle
corse di compressione e di estensione delle
sospensioni anteriore e posteriore. Sono di-
sponibili due modalità: automatica e ma-
nuale. La modalità automatica è un sistema
di controllo attivo delle sospensioni che re-
gola attivamente gli smorzamenti delle so-
spensioni in base alle condizioni di guida.
La modalità manuale consente la tradizio-
nale messa a punto di precisione delle so-
spensioni.
HAU66311
GlossarioABS - Sistema frenante antibloccaggio
ECU ABS - Centralina sistema frenante an-
tibloccaggio
CCU - Centralina comunicazioni
ECU - Centralina motore
ERS - Sospensione da corsa elettronica
GPS - Sistema di posizionamento globale
IMU - Unità di misura inerziale
LCS - Sistema Launch Control
LIF - Sistema di controllo del sollevamento
PWR - Modalità di erogazione della potenza
QSS - Sistema di cambio rapido
SC - Controllo della stabilità
SCS - Sistema di controllo dello scorrimen-
to
SCU - Centralina sospensioni
TCS - Sistema di controllo della trazione
UBS - Sistema frenante unificato
YRC - Controllo di guida Yamaha
2CR-28199-HG.book 3 ページ 2015年5月1日 金曜日 午前10時49分
Page 21 of 130
FUNZIONI SPECIALI
3-4
1
234
5
6
7
8
9
10
11
12
HAU66910

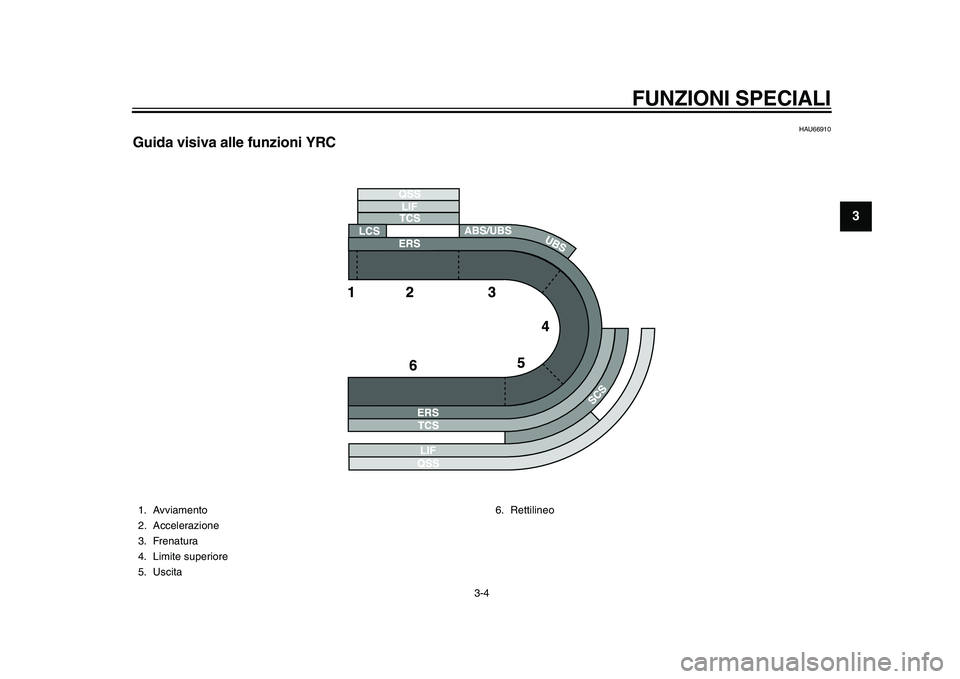

Guida visiva alle funzioni YRC1. Avviamento
2. Accelerazione
3. Frenatura
4. Limite superiore
5. Uscita 6. Rettilineo
2CR-28199-HG.book 4 ページ 2015年5月1日 金曜日 午前10時49分
Page 22 of 130

4-1
1
2
34
5
6
7
8
9
10
11
12
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere
pagina 4-6.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appoggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
2CR-28199-HG.book 1 ページ 2015年5月1日 金曜日 午前10時49分
Page 23 of 130

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-2
1
2
345
6
7
8
9
10
11
12
HAU10474
Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (c alotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU10551
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalino posteriore e le luci ausiliarie si accendono
ed è possibile avviare il motore. La chiave di
accensione non può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10685
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
2CR-28199-HG.book 2 ページ 2015年5月1日 金曜日 午前10時49分
Page 24 of 130

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
4-3
1
2
34
5
6
7
8
9
10
11
12
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU65680
(Parcheggio)
È possibile accendere le luci d’emergenza,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.ATTENZIONE
HCA22330
Si si utilizzano le luci di emergenza per
lunghi periodi di tempo, la batteria puòscaricarsi.
HAU66050
Interruttori manubrioSinistra
Destra
1. Premere.
2. Svoltare.12
1. Interruttore Pass/LAP “ /LAP”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore luci d’emergenza “ ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
12
543
1. Interruttore modalità “MODE”
2. Tasto Su
3. Tasto centrale
4. Tasto Giù
1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Potenziometro “ ”1
2
4 31
2
2CR-28199-HG.book 3 ページ 2015年5月1日 金曜日 午前10時49分
