2015 YAMAHA YZF-R1 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-21
1
2
3
4
5
678
9
10
11
12
Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializza ti per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10482

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
Pneumatico anteriore:Dimensioni:120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Pneumatico posteriore: Dimensioni:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Produttore/modello: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
2CR-28199-HG.book 21 ページ ２０１５年５月１日　金曜日　午前１０時４９分

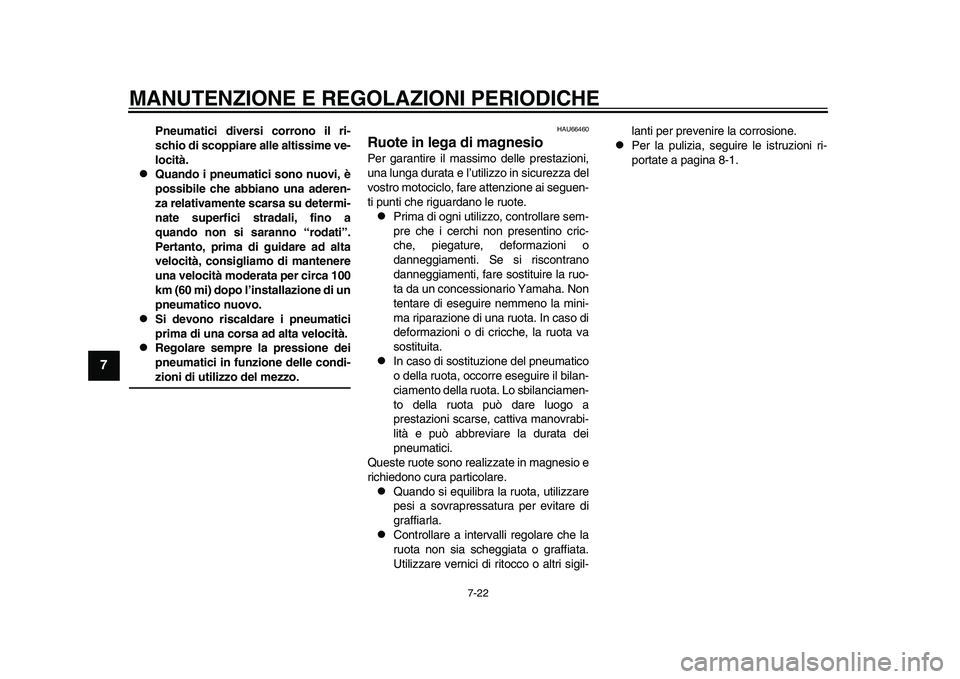

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-22
1
2
3
4
5
67
8
9
10
11
12
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.

Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.

Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.

Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU66460
Ruote in lega di magnesioPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai seguen-
ti punti che riguardano le ruote.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti. Se si riscontrano
danneggiamenti, fare sostituire la ruo-
ta da un concessionario Yamaha. Non
tentare di eseguire nemmeno la mini-
ma riparazione di una ruota. In caso di
deformazioni o di cricche, la ruota va
sostituita.

In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può dare luogo a
prestazioni scarse, cattiva manovrabi-
lità e può abbreviare la durata dei
pneumatici.
Queste ruote sono realizzate in magnesio e
richiedono cura particolare.

Quando si equilibra la ruota, utilizzare
pesi a sovrapressatura per evitare di
graffiarla.

Controllare a intervalli regolare che la
ruota non sia scheggiata o graffiata.
Utilizzare vernici di ritocco o altri sigil- lanti per prevenire la corrosione.

Per la pulizia, seguire le istruzioni ri-
portate a pagina 8-1.
2CR-28199-HG.book 22 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-23
1
2
3
4
5
678
9
10
11
12
HAU67341
Regolazione gioco della leva
frizioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).NOTASe non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-do sopra descritto, procedere come segue: 1. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
2. Togliere la carenatura B. (Vedere pagina 7-9.)
3. Allentare ulteriormente il controdado portandolo più in basso sulla leva fri-
zione.
4. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridur-
re il gioco della leva frizione, girare il
dado di regolazione in direzione (b).
5. Stringere il controdado.
6. Installare la carenatura.
HAU37914
Controllo del gioco della leva
frenoNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14212
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la
potenza della frenata, con possibile per-
dita del controllo del mezzo e di inciden-
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1
2 (a)
(b)
1. Controdado
2. Dado di regolazione gioco della leva
frizione
1 2
(a)(b)
1. Assenza di gioco leva freno
1
2CR-28199-HG.book 23 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-24
1
2
3
4
5
67
8
9
10
11
12
ti.
HAU36504
Interruttori luce stopLa luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
HAU22393
Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’us ura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-
ca il disco freno, fare sostituire in gruppo le1. Indicatore d’usura pastiglia freno
1
2CR-28199-HG.book 24 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-25
1
2
3
4
5
678
9
10
11
12
pastiglie freni da un concessionario
Yamaha.
HAU48071
Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di una scanalatura indicatore d’usura,
che consente di verificare l’usura della pa-
stiglia freno senza dov er disassemblare il
freno. Per controllare l’usura della pastiglia
freno, controllare la scanalatura indicatore
d’usura. Se una pastiglia freno si è consu-
mata al punto che la scanalatura indicatore
d’usura diventa quasi visibile, fare sostituire
in gruppo le pastiglie freni da un concessio-
nario Yamaha.
HAU22582
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA15991
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.
1. Scanalatura indicatore
d’usura pastiglia
freno
1
1
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica: DOT 4
1
2CR-28199-HG.book 25 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-26
1
2
3
4
5
67
8
9
10
11
12

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazion i d’acqua nel ser-
batoio liquido freni durante il rifor-
nimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può provo-care il “vapor lock”.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le pa rti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi- samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre fare sostituire i parao-
lio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
2CR-28199-HG.book 26 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-27
1
2
3
4
5
678
9
10
11
12
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU22776
Per controllare la tensione della catena 1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di folle.
3. Misurare la tensione della catena
come illustrato nella figura. 4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34318
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Allentare il dado perno ruota e il con- trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so- vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slitta
mento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10572]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
Tensione della catena: 25.0–35.0 mm (0.98–1.38 in)
1. Tensione della catena di trasmissione
1
1. Dado perno ruota
2. Tendicatena
3. Bullone di regolazione tensione della
catena
4. Controdado
5. Riferimenti di allineamento
1
2 3
45
(a)
(b)
2CR-28199-HG.book 27 ページ ２０１５年５月１日　金曜日　午前１０時４９分

MANUTENZIONE E REGOLAZIONI PERIODICHE
7-28
1
2
3
4
5
67
8
9
10
11
12
3. Stringere il dado perno ruota, poi i con- trodadi alle relative coppie di serraggio
secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
HAU23026
Pulizia e lubrificazione della
catena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112]
Coppie di serraggio:
Dado perno ruota:190 Nm (19 m·kgf, 137 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
2CR-28199-HG.book 28 ページ ２０１５年５月１日　金曜日　午前１０時４９分
