REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-23
6
GAU51951
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Teleskopgabel auf Beschädigungen
und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfed ert oder ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
GAU23285
Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Vorderrad vom Boden abheben. (Siehe Seite 6-30.) WARNUNG! Um
Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB33G0G0.book Page 23 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
GAU23292
Ra dla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50291
BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 3-16.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Aug enschutz tra gen. Au- g
en, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Z

i g aretten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-

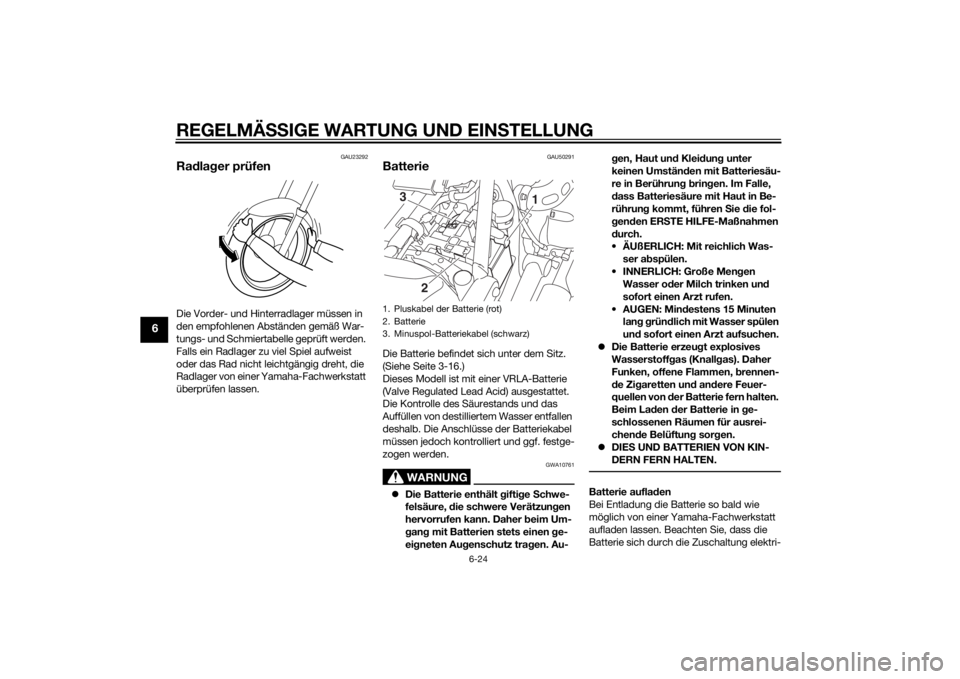

1. Pluskabel der Batterie (rot)
2. Batterie
3. Minuspol-Batteriekabel (schwarz)
1
2
3
UB33G0G0.book Page 24 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dung eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass der Schlüssel auf
“OFF” ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie darauf achten,
d ass der Schlüssel auf “OFF” g e-d
reht wur de, dann zuerst das Plus-
kab el un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann d ie Batterie dauer-
haft beschäd ig en.
GAU57711
S icherun gen wechselnDie Hauptsicherung, die Sicherung des
ABS-Motors und die Sicherungskästen, die
die Sicherungen für die einzelnen Strom-
kreise enthalten, befinden sich unter dem
Werkzeugkoffer hinter der Abdeckung A.

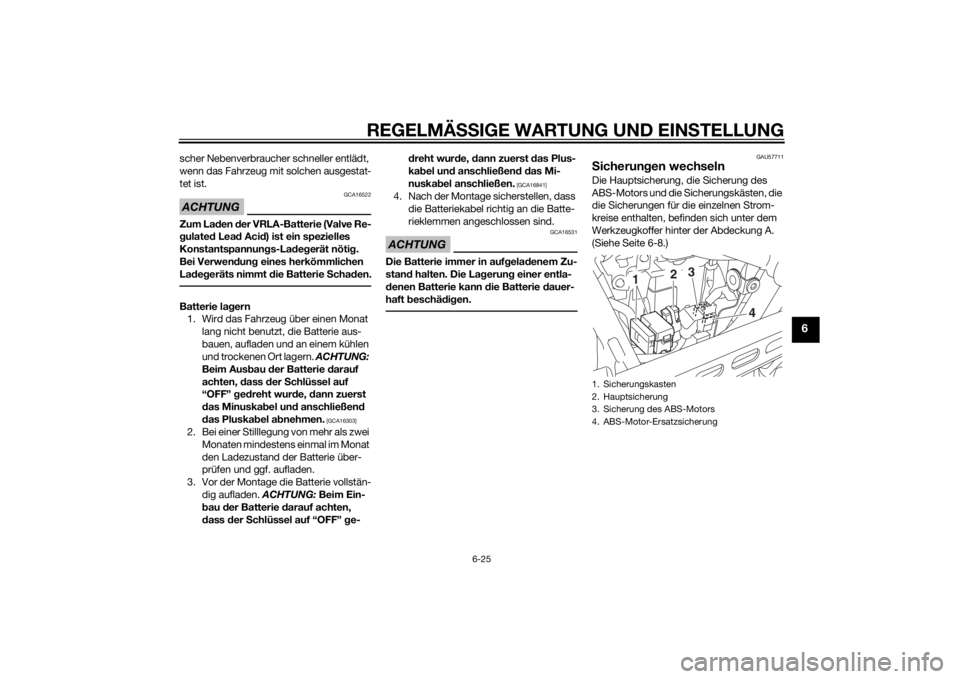

(Siehe Seite 6-8.)1. Sicherungskasten
2. Hauptsicherung
3. Sicherung des ABS-Motors
4. ABS-Motor-Ersatzsicherung
3
2
4
1
UB33G0G0.book Page 25 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des ABS-Motors zu erhalten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

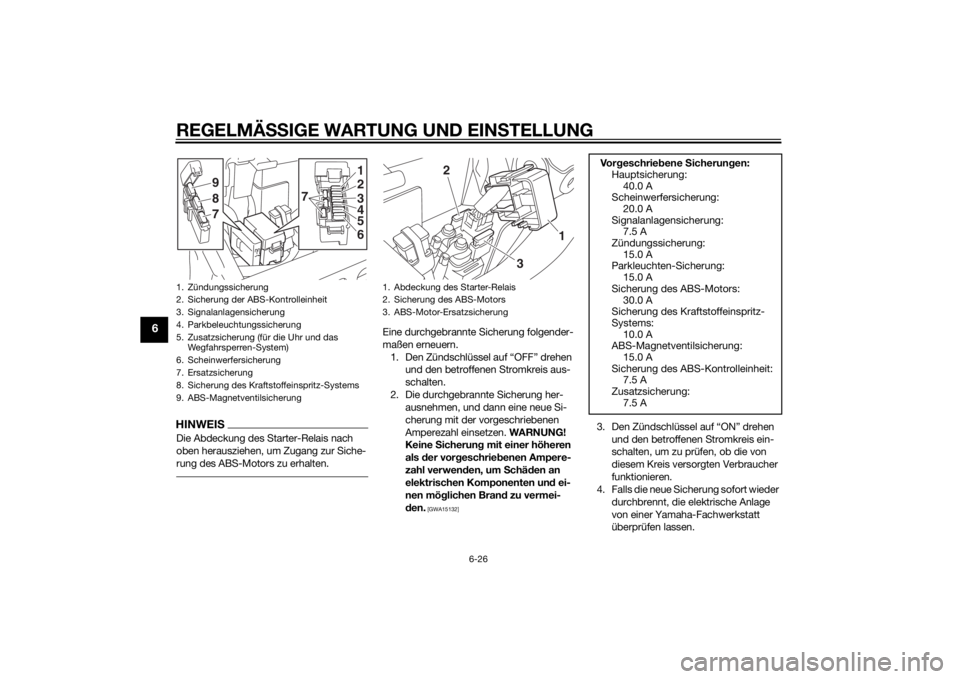

1. Zündungssicherung
2. Sicherung der ABS-Kontrolleinheit
3. Signalanlagensicherung
4. Parkbeleuchtungssicherung
5. Zusatzsicherung (für die Uhr und das Wegfahrsperren-System)
6. Scheinwerfersicherung
7. Ersatzsicherung
8. Sicherung des Kraftstoffeinspritz-Systems
9. ABS-Magnetventilsicherung
2 1
4
5
6
7
789
3
1. Abdeckung des Starter-Relais
2. Sicherung des ABS-Motors
3. ABS-Motor-Ersatzsicherung
2
1
3
Vo r geschrieb ene Sicherun gen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung: 15.0 A
Sicherung des ABS-Motors: 30.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
ABS-Magnetventilsicherung:
15.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Zusatzsicherung: 7.5 A
UB33G0G0.book Page 26 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-27
6
GAU63180
S cheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10661
S chweiß- un d Fettspuren auf dem Glas
b eeinträchti gen die Leuchtkraft un d Le-
b ens dauer der Lampe. Deshal b d en
Glaskol ben der Scheinwerferlampe
nicht mit d en Fingern berühren. Verun-
reini gun gen der Scheinwerferlampe mit
einem mit Alkohol o der Ver dünner an ge-
feuchteten Tuch entfernen.1. Den Scheinwerfereinsatz abschrau- ben. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen. 4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe und dann den Steckverbinder aufsetzen.
HINWEISBeim Aufsetzen der Lampenschutzkappe
sicherstellen, dass die Markierung “TOP”
nach oben weist.

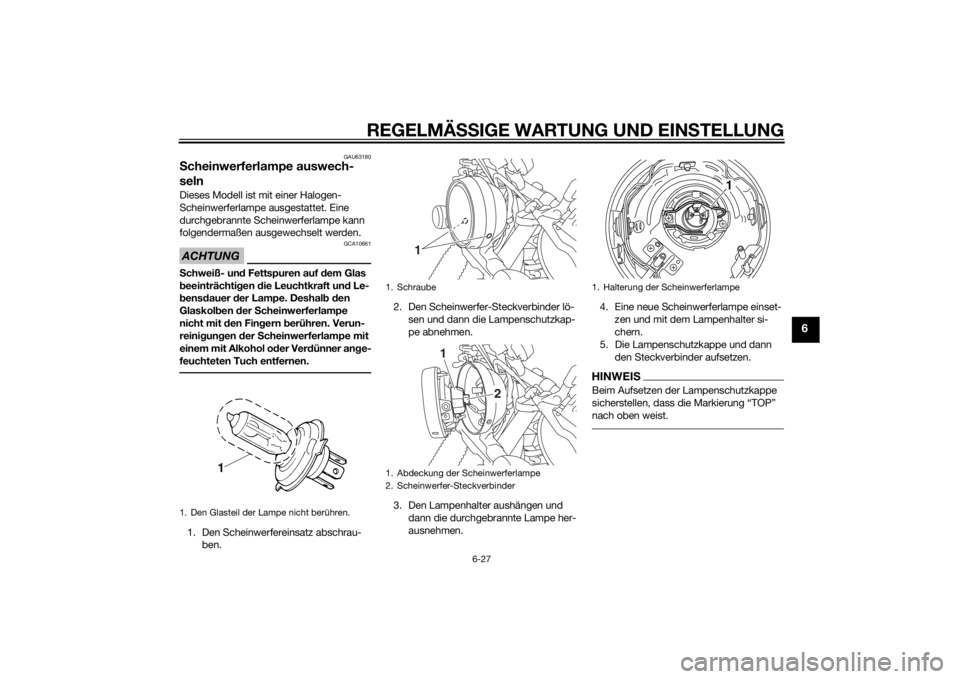

1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
1
2
1. Halterung der Sc heinwerferlampe
1
UB33G0G0.book Page 27 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU45226
Stan dlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-27.)
2. Die Fassung der Standlichtlampe (zu- sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau- ben.
1. “TOP”-Markierung
1
1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
UB33G0G0.book Page 28 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24215
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau ben nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA10682]
1. Schraube
2. Blinker-Streuscheibe
1. Blinkerlampe
2
1
1
UB33G0G0.book Page 29 Tuesday, November 25, 2014 1:20 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6
GAU24331
Kennzeichen beleuchtun gFalls die Kennzeichenbeleuchtung nicht
aufleuchtet, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen
oder die Lampe auswechseln.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
UB33G0G0.book Page 30 Tuesday, November 25, 2014 1:20 PM
