ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte das Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.

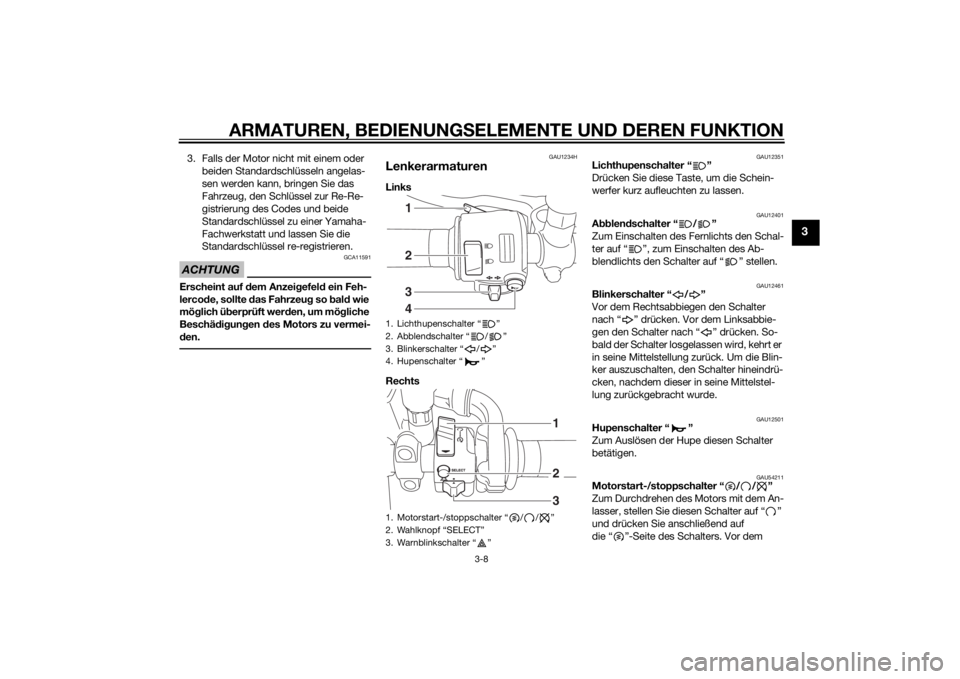

GAU1234H
LenkerarmaturenLinks
Rechts
GAU12351
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401
A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54211
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem An-
lasser, stellen Sie diesen Schalter auf “ ”
und drücken Sie anschließend auf
die “ ”-Seite des Schalters. Vor dem
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1. Motorstart-/stoppschalter “ / / ”
2. Wahlknopf “SELECT”
3. Warnblinkschalter “ ”
1234
213
UB33G0G0.book Page 8 Tuesday, November 25, 2014 1:20 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU41701
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
GAU55701
Wahlknopf “ SELECT”
Dieser Wahlknopf wird verwendet, um zwi-
schen den Kilometerzähler- und Tageskilo-
meterzähler-Betriebsarten zu wechseln
und die Uhr der Multifunktionsmesser-Ein-
heit einzustellen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-5 für nähere Informationen.
GAU12821
Kupplun gshe belDer Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-18.)1. Kupplungshebel
1
UB33G0G0.book Page 9 Tuesday, November 25, 2014 1:20 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3

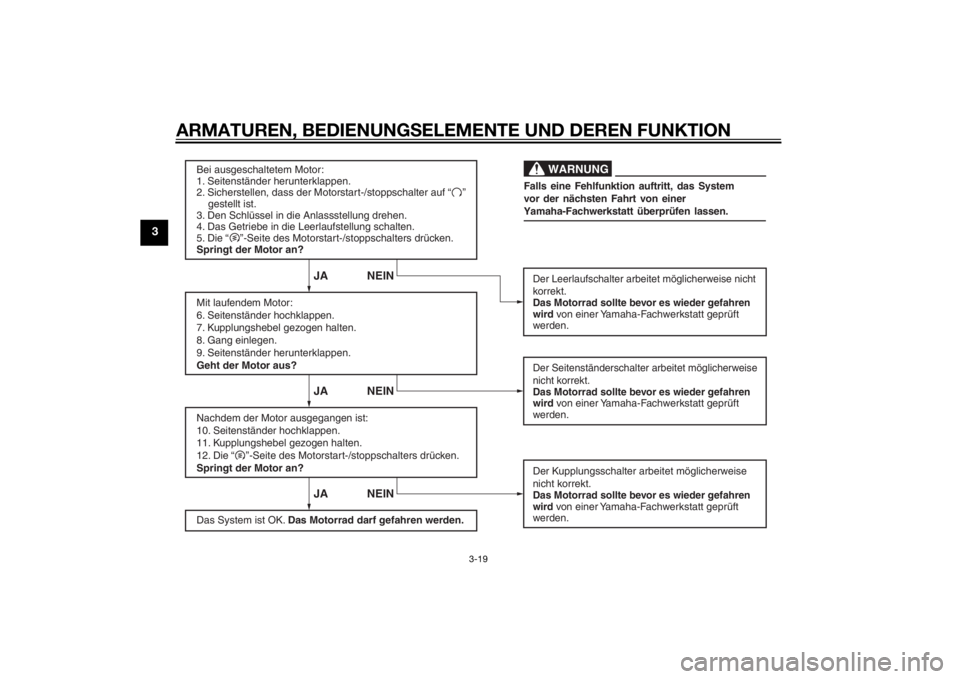

WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
UB33G0G0.book Page 19 Tuesday, November 25, 2014 1:20 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit d en Bedie-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU48712
HINWEISZur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige den
Fehlercode 30 an, dies ist jedoch kei-
ne Fehlfunktion. Den Schlüssel auf
“OFF” und danach auf “ON” drehen,
um den Fehlercode zu löschen. Ande-
renfalls startet der Motor nicht, selbst
wenn der Motor bei Drücken des Star-
terschalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
GAU67591
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Be-
dingungen erfüllt ist:
 Das Getriebe befindet sich in der
Leerlaufstellung.
 Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-18.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
start-/stoppschalter auf “ ” gestellt
ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen. Ölstand-Warnleuchte
 Reserve-Warnleuchte
 Motorstörungs- Warnleuchte
 Anzeigeleuchte des Wegfahr-
sperren-SystemsACHTUNG
GCA11834
Leuchtet eine Warn- o der Anzei geleuch-
te nicht auf, wenn der Schlüssel in die
S tellun g “ON” ged reht wir d, od er er-
UB33G0G0.book Page 1 Tuesday, November 25, 2014 1:20 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEI SE
5-2
5
lischt eine Warn- od er Anzeigeleuchte
nicht, siehe Seite 3-3 für die Stromkreis-
prüfun g d er entsprechen den Warn- un d
Anzei geleuchte.
Die ABS-Warnleuchte sollte aufleuch-
ten, wenn der Zündschlüssel auf “ON”
gestellt wird, und dann erlöschen, so-
bald eine Geschwindigkeit von 10
km/h (6 mi/h) oder mehr erreicht ist.
ACHTUNG
GCA17682
Wenn die AB S-Warnleuchte nicht wie
o ben beschrie ben aufleuchtet un d d ann
erlischt, siehe S eite 3-3 für die Strom-
kreisprüfun g d er Warnleuchte.2. Das Getriebe in die Leerlaufstellung
schalten. Die Leerlauf-Kontrollleuchte
sollte aufleuchten. Ist das nicht der
Fall, den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen
lassen.
3. Starten Sie den Motor, indem Sie auf die Seite “ ” des Motorstart-/stopp-
schalters drücken.
Falls der Motor nicht sofort anspringt,
den Motorstart-/stoppschalter loslas-
sen und einige Sekunden bis zum
nächsten Startversuch warten. Jeder
Anlassversuch sollte so kurz wie mög- lich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 10 Sekunden
durch.
ACHTUNG
GCA11043
Zur
Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
GAU16673

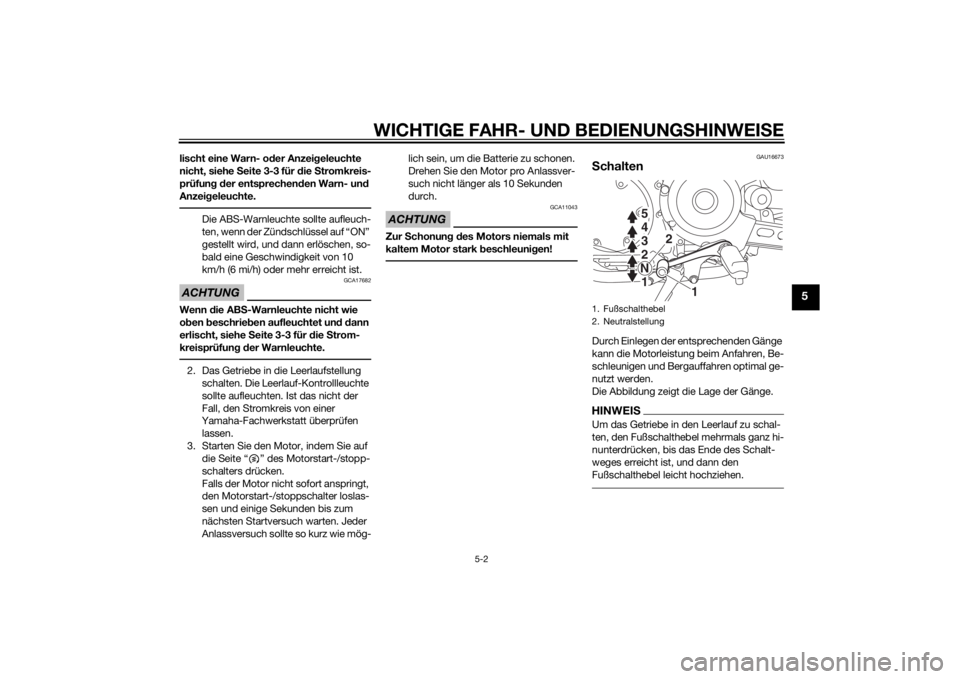

S chaltenDurch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den
Fußschalthebel leicht hochziehen.1. Fußschalthebel
2. Neutralstellung
1
2
5
4
3
2
N 1 5
4
3
2
N 1
UB33G0G0.book Page 2 Tuesday, November 25, 2014 1:20 PM

10-1
10
INDEX
AAbblendschalter ..................................... 3-8
Abdeckung, abnehmen und montieren ............................................. 6-8
ABS....................................................... 3-11
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-4
Anzeigeleuchte des Wegfahrsperren-Systems .................... 3-5BBatterie ................................................. 6-24
Blinker-Kontrollleuchte ........................... 3-3
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ........................................ 3-8
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-20
Bremsflüssigkeitsstand, prüfen ............ 6-18
Bremsflüssigkeit, wechseln .................. 6-19
Bremslichtschalter ................................ 6-17DDurchhang des Antriebsriemens .......... 6-19EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen .......................... 3-17
Fehlersuchdiagramm ............................ 6-32
Fehlersuche .......................................... 6-31
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel..................................... 3-10
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-21
Fußschalthebel ..................................... 3-10
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-21HHandbremshebel.................................. 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-21
Hupenschalter ........................................ 3-8IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-14
Kennzeichenbeleuchtung..................... 6-30
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff .............................................. 3-12
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-14
Kraftstoff, Tipps zum Sparen ................. 5-4
Kupplungshebel ..................................... 3-9
Kupplungshebel-Spiel, einstellen......... 6-16LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................... 3-8
Lenkschloss ......................................... 3-15
Lenkung, prüfen ................................... 6-23
Lichthupenschalter................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-12MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................ 6-30
Motor-Seriennummer ............................. 9-1 Motorstart-/stoppschalter ...................... 3-8
Motorstörungs-Warnleuchte................... 3-4
Multifunktionsmesser-Einheit ................. 3-5
OÖlstand-Warnleuchte.............................. 3-3PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-24
Reifen.................................................... 6-14
Reserve-Warnleuchte ............................. 3-4
Rücklicht/Bremslicht............................. 6-29SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 6-17
Scheinwerferlampe, auswechseln ........ 6-27
Schwingen-Drehpunkte, schmieren ..... 6-22
Seitenständer........................................ 3-18
Seitenständer, prüfen und
schmieren ........................................... 6-22
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-25
Sitzbank ................................................ 3-16
Spiel des Gasdrehgriffs, prüfen ............ 6-13
Spiel des Handbremshebels, prüfen .... 6-16
Standlichtlampe, auswechseln ............. 6-28
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-23
UB33G0G0.book Page 1 Tuesday, November 25, 2014 1:20 PM
