TECHNISCHE DATEN
8-2
8
5. Gang:
1.042 (25/24)
Fahr gestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 29.00 Grad
Nachlauf: 130 mm (5.1 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 100/90B19M/C 57H
Hersteller/Typ:
MICHELIN/COMMANDER 2Hinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
150/80B16M/C 71H
Hersteller/Typ: MICHELIN/COMMANDER 2Zula dun g:Max. Gesamtzuladung:
206 kg (454 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:225 kPa (2.25 kgf/cm2, 33 psi) Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung: 90–206 kg (198–454 lb)
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 19M/C x MT2.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 16M/C x MT3.50Vor derra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg: 70 mm (2.8 in)Elektrische Anlag e:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: LED
UB33G0G0.book Page 2 Tuesday, November 25, 2014 1:20 PM

TECHNISCHE DATEN
8-3
8
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten: 12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung: EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherun gen:Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung: 7.5 A Zündungssicherung:
15.0 A
Parkleuchten-Sicherung: 15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung: 7.5 A
UB33G0G0.book Page 3 Tuesday, November 25, 2014 1:20 PM

KUNDENINFORMATION
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401

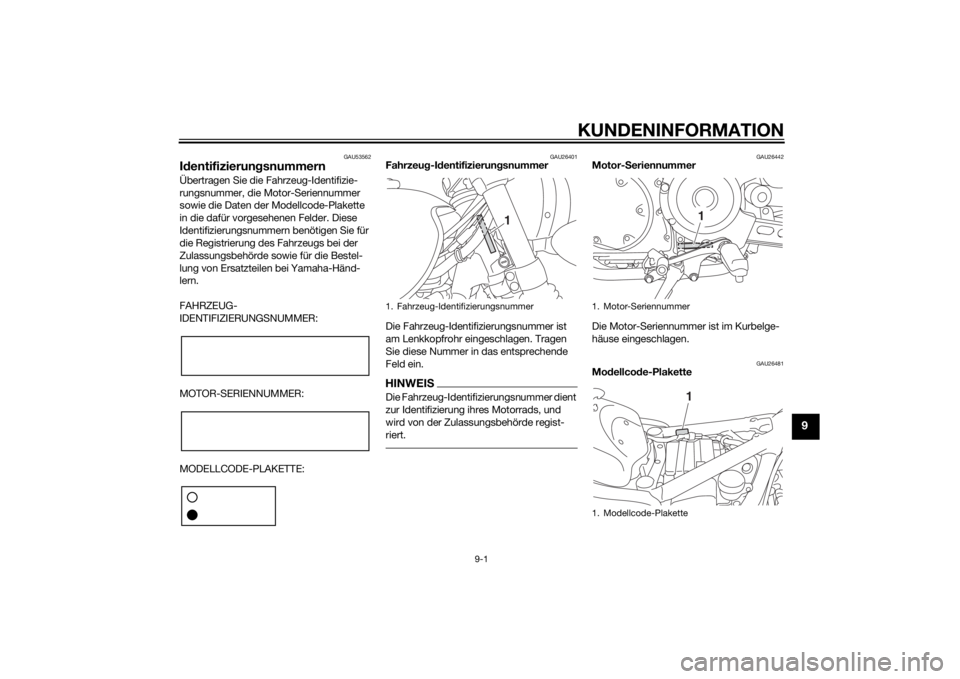

Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UB33G0G0.book Page 1 Tuesday, November 25, 2014 1:20 PM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.UB33G0G0.book Page 2 Tuesday, November 25, 2014 1:20 PM
