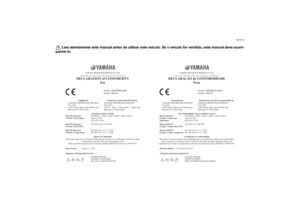

Product: IMMOBILIZER
Model: 2BS-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Data da emissão:
Assinatura da pessoa responsável: 12 de janeiro de 2015
Produto: IMOBILIZADOR
Modelo: 2BS-00
Fornecido por
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japão
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
DIRETOR-GERAL
DEP. CONTROLO DE QUALIDADE 97/24/CE de 17/06/1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Dossiê técnico de fabrico propriedade de
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japão
Diretiva R&TTE
(Artigo 3.º alínea 1(a)
Segurança)
Diretiva R&TTE
(Artigo 3.º alínea 1(b) CEM)
Diretiva R&TTE
(Artigo 3.º alínea 2 Espectro)
DECLARAÇÃO de CONFORMIDADE Para
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japão
Em conformidade com as seguintes normas
Certificação de conformidade
Declaramos sob nossa única responsabilidade que o(s) produto(s) e\
stá(ão) em conformidade com os requisitos essenciais e outros requisitos relevantes da rádio e Diretiva relativa aos
equipamentos de rádio e equipamentos terminais de telecomunicaçõ\
es (R&TTE) (1999/5/CE).
U2KBPGP0.book Page 1 Monday, May 11, 2015 8:52 AM

INTRODUÇÃO
PAU10103
Bem-vindo ao mundo do motociclismo da Yamaha!
Como proprietário da XT1200ZE, está a beneficiar da vasta experiência da Yamaha e da mais recente tecnologia relativa ao design e
fabrico de produtos de alta qualidade, as quai s concederam à Yamaha uma reputação de fiabilidade.
Por favor leia atentamente este manual para que possa desfrutar de todas as vantagens da sua XT1200ZE. O Manual do Utilizador não
só lhe dá instruções relativas ao funcionamento, inspecção e manutenção do seu motociclo, como também lhe indica como se proteg er
a si próprio e aos outros de problemas e ferimentos.
Além disso, as diversas sugestões apresentadas neste manual, ajudá-lo-ão a manter o seu motociclo nas melhores condições possív eis.
Caso tenha quaisquer outras questões, não hesite em contactar o seu concessionário Yamaha.
A equipa da Yamaha deseja-lhe muitas viagens seguras e agradáveis. Por isso, nunca se esqueça de que a segurança é o factor mai s
importante!
A Yamaha procura continuamente desenvolver o design e a qualidade do produto. Consequentemente, embora este manual contenha
as informações mais actuais disponíveis sobre o produto na altura da impressão, poderão existir ligeiras discrepâncias entre o seu mo-
tociclo e este manual. Se tiver qualquer questão sobre este manual, consulte um concessionário Yamaha.
AVISO
PWA10032
Por favor leia este manual cui dad osamente e na totali dad e antes d e utilizar este motociclo.
U2KBP1P0.book Page 1 Tuesday, July 29, 2014 1:41 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU10134
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio. Este é o símbolo d
e alerta de segurança. É usa do para alertá-lo para potenciais perigos de
ferimentos. Respeite to das as mensagens de segurança assinala das com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se não for evita da, pod e resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO ind ica precauções especiais que d evem ser adopta das para evitar danos
no veículo ou outros d anos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
U2KBP1P0.book Page 1 Tuesday, July 29, 2014 1:41 PM

INFORMAÇÕES IMPORTANTES DO MANUAL
PAU36391
XT1200ZE
MANUAL DO UTILIZADOR
©2015 pela Yamaha Motor Co., Ltd.
1ª edição, abril 2015
Reservados todos os direitos.
Qualquer reimpressão ou utilização
não autorizada sem
o consentimento escrito da Yamaha Motor Co., Ltd.
estão expressamente proibidas. Impresso na Holanda.
U2KBPGP0.book Page 2 Monday, May 11, 2015 8:52 AM

ÍNDICEINFORMAÇÕES RELATIVAS À
SEGURANÇA.................................... 1-1
DESCRIÇÃO ..................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
FUNÇÕES DOS CONTROLOS E
INSTRUMENTOS .............................. 3-1
Sistema imobilizador ...................... 3-1
Interruptor principal/bloqueio da
direcção .................. .................... 3-2
Indicadores luminosos e luzes de
advertência ................................. 3-3
Sistema de controlo de cruzeiro .... 3-6
Contador multifuncional ............... 3-10
Modo D (modo de transmissão) ... 3-24
Interruptores do guiador............... 3-24
Alavanca da embraiagem ............. 3-26
Pedal de mudança de velocidades ............................... 3-27
Alavanca do travão....................... 3-27
Pedal do travão ............................ 3-28
ABS .............................................. 3-29
Sistema de controlo de tracção ... 3-30
Tampa do depósito de
combustível ............................... 3-31
Combustível ................................. 3-32 Tubo de respiração e tubo de
descarga do depósito de
combustível ............................... 3-33
Conversor catalítico ...................... 3-34
Assento do condutor .................... 3-34
Ajuste da altura do assento do condutor .................................... 3-35
Pára-vento .................................... 3-37
Ajuste da suspensão dianteira e
traseira ....................................... 3-38
Porta-bagagens ............................ 3-42
Prendedores da correia de
bagagem.................................... 3-43
Descanso lateral ........................... 3-43
Sistema de corte do circuito de
ignição ....................................... 3-44
Tomada CC auxiliar ...................... 3-46
PARA SUA SEGURANÇA –
VERIFICAÇÕES PRÉVIAS À
UTILIZAÇÃO ...................................... 4-1
UTILIZAÇÃO E QUESTÕES
IMPORTANTES RELATIVAS À
CONDUÇÃO ...................................... 5-1
Colocação do motor em
funcionamento ............................. 5-1
Mudança de velocidades ................ 5-2
Sugestões para a redução do consumo de combustível ............ 5-3
Rodagem do motor ......................... 5-3 Estacionamento .............................. 5-4
MANUTENÇÃO PERIÓDICA E
AJUSTES ........................................... 6-1
Jogo de ferramentas do
proprietário .................................. 6-2
Tabela de manutenção periódica para o sistema de controlo das
emissões ..................................... 6-3
Tabela de lubrificação e manutenção geral ....................... 6-4
Remoção e instalação das carenagens.................................. 6-9
Verificação das velas de
ignição ....................................... 6-11
Óleo do motor e cartucho do filtro de óleo ...................................... 6-12
Óleo da engrenagem final ............ 6-15
Refrigerante .................................. 6-16
Elemento do filtro de ar ................ 6-18
Verificação da velocidade de ralenti do motor ......................... 6-18
Verificação da folga do punho do
acelerador ................................. 6-18
Folga das válvulas ........................ 6-19
Pneus ............................................ 6-19
Rodas de raio ............................... 6-22
Alavanca da embraiagem ............. 6-22
Verificação da folga da alavanca do travão ................................... 6-22U2KBP1P0.book Page 1 Tuesday, July 29, 2014 1:41 PM

ÍNDICE
Interruptores das luzes dos travões .......................................6-23
Verificação das pastilhas dos travões da frente e de trás .........6-23
Verificação do nível de líquido
dos travões ................................6-24
Mudança dos líquidos dos travões e da embraiagem ..........6-25
Verificação e lubrificação do punho e do cabo do
acelerador ..................................6-25
Verificação e lubrificação dos pedais do travão e de mudança
de velocidades ...........................6-26
Verificação e lubrificação das alavancas do travão e da
embraiagem ...............................6-26
Verificação e lubrificação do descanso central e do
descanso lateral .........................6-27
Lubrificação dos pivôs do braço oscilante .....................................6-28
Verificação da forquilha
dianteira .....................................6-28
Verificação da direcção .................6-29
Verificação dos rolamentos de roda ............................................6-29
Bateria ...........................................6-29
Substituição dos fusíveis ..............6-31
Substituição da lâmpada do farol dianteiro .....................................6-32 Substituição de uma lâmpada de
mínimos ..................................... 6-34
Sinal de mudança de direcção e luz do travão/farolim traseiro..... 6-36
Substituição de uma lâmpada da
luz da chapa de matrícula ......... 6-36
Detecção e resolução de problemas ................................. 6-37
Tabelas de detecção e resolução de problemas ............................ 6-39
CUIDADOS E ARRUMAÇÃO DO
MOTOCICLO ..................................... 7-1
Cor mate cuidado ........................... 7-1
Cuidados ........................................ 7-1
Armazenagem ................................. 7-4
ESPECIFICAÇÕES ............................ 8-1
INFORMAÇÕES PARA O
CONSUMIDOR .................................. 9-1
Números de identificação ............... 9-1
ÍNDICE REMISSIVO ........................ 10-1
U2KBP1P0.book Page 2 Tuesday, July 29, 2014 1:41 PM

1-1
1
INFORMAÇÕES RELATIVAS À SEGURANÇA
PAU1031C
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento cor-
recto do seu motociclo.
Os motociclos são veículos de duas rodas.
A sua utilização e manuseamento seguros
dependem da adopção de técnicas de
condução adequadas, bem como da perí-
cia do condutor. Todos os condutores de-
verão ter conhecimento dos seguintes
requisitos antes de conduzir este motoci-
clo.
O condutor deverá: obter instruções completas de uma
entidade competente sobre todos os
aspectos da utilização do motociclo;
 observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
 obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
 obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos. 
Nunca conduza um motociclo sem
formação ou instrução adequada.
Faça um curso de formação. Os prin-
cipiantes devem fazer formação com
um instrutor certificado. Contacte um
concessionário de motociclos autori-
zado para obter informações sobre os
cursos de formação mais próximos de
si.
Con dução segura
Efectue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspeccionado ou mantido em condições,
há mais possibilidades de ocorrer um aci-
dente ou danos no equipamento. Consulte
a página 4-1 para obter uma lista de verifi-
cações prévias à utilização.  Este motociclo está concebido para
transportar o condutor e um passa-
geiro.
 O facto dos automobilistas não detec-
tarem nem reconhecerem os motoci-
clos no trânsito é a principal causa
dos acidentes entre automóveis e mo-
tociclos. Muitos acidentes são causa-
dos por automobilistas que não vêem
o motociclo. É importante assegurar- se que seja visto para reduzir as hipó-
teses de ocorrência deste tipo de aci-
dente.
Por isso:
• Use um casaco de cor viva.
• Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com motociclos.
• Conduza onde os outros conduto-
res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu-
tenção num motociclo sem os co-
nhecimentos adequados. Contacte
um concessionário de motociclos
autorizado para se informar sobre
as operações básicas de manuten-
ção do motociclo. Algumas opera-
ções de manutenção só podem ser
efectuadas por pessoal certificado.
 Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores envolvidos em acidentes
nem sequer têm carta de condução
de motociclos actual.
• É importante que esteja qualificado para conduzir um motociclo e que
só o empreste a outros condutores
qualificados.U2KBP1P0.book Page 1 Tuesday, July 29, 2014 1:41 PM
