2015 YAMAHA XJR 1300 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
del filtro
d ell’aria • Sostituire.
√
2 *Frizione • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√
3 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
6 *Liqui do freni • Sostituire. Ogni 2 anni
7 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
8 *Pneumatici • Controllare la profondità del batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
U2PNH0H0.book Page 5 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
9*Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
10 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 Catena
di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
12 *Cuscinetti
dello
sterzo • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
15 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso al silicone.
√√√√√
17 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
( 24

000 mi)
U2PNH0H0.book Page 6 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
18 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
19 *Interruttore
del ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
21 *Gruppi
deg li am-
mortizzatori • Controllare il funzionamento e
l’assenza di perdite di olio negli
ammortizzatori. √√√√
22 Olio motore • Cambiare.
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo. √√√√√√
23 Elemento
del filtro
d ell’olio motore • Sostituire.
√√√
24 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
25 Parti in movimento
e cavi
• Lubrificare.
√√√√√
26 *Manopola
accelera-
tore • Controllare il funzionamento.
• Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
• Lubrificare il cavo e il corpo della manopola. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PNH0H0.book Page 7 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU36773
NOTAFiltro aria
• Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
 Manutenzione del freno e della frizione idraulici
• Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
• Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinn e-
sto frizione, e cambiare il liquido freni ed il liquido della frizione.
• Sostituire i tubi freno e frizione idraulica ogn i quattro anni, e se sono fessurati o danneggiati.27*Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PNH0H0.book Page 8 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU18773
Rimozione ed installazione d ei
pannelliI pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU65410
Pannelli A e B
Per togliere il pannelloTogliere i bulloni e poi asportare il pannello.
Per installare un pannelloPosizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19643
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
1. Pannello A
1. Pannello B
1
1
1. Pannello A
2. Bullone
1
2
Can dela secon do specifica:
NGK/DPR8EA-9
U2PNH0H0.book Page 9 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU65421
Olio motore ed elemento filtro
olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 18 Nm (1.8 m·kgf, 13 ft·lbf)
U2PNH0H0.book Page 10 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
4. Se l’olio motore è al di sotto al riferi-mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto. 4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare i passi 5–15 se non si sostituisce
l’elemento filtro olio.5. Togliere il coperchio corona rimuo-vendo i bulloni. 6. Rimuovere la vite drenaggio elemento
filtro olio e la rispettiva guarnizione per
scaricare l’olio dall’elemento filtro olio.
7. Rimuovere il coperchio elemento filtro olio togliendo il bullone del coperchio
elemento filtro olio.

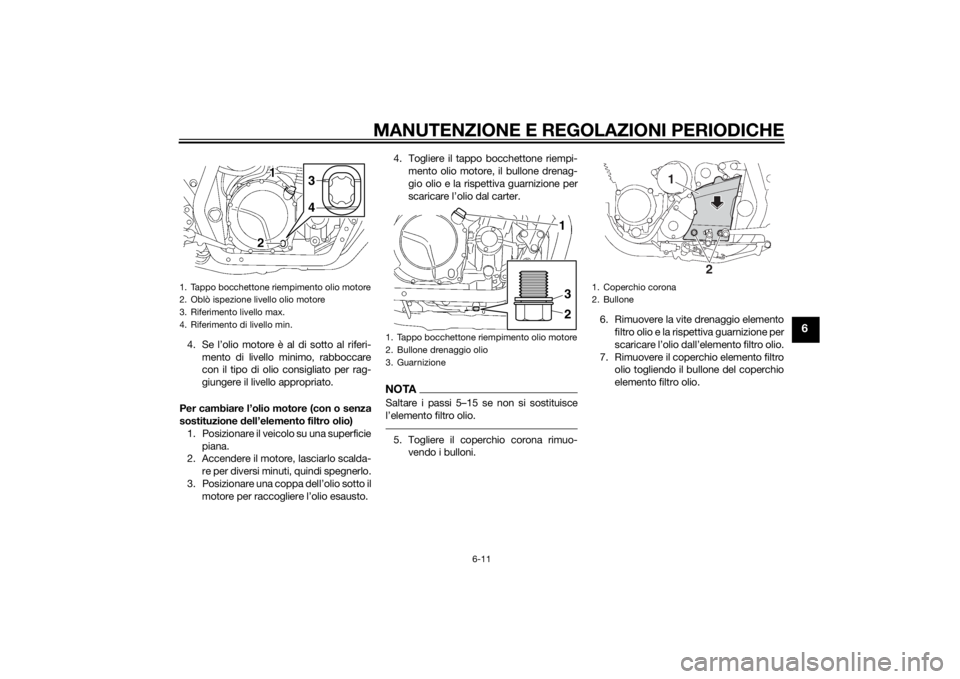

1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
3
4
1. Tappo bocchettone riempimento olio motore
2. Bullone drenaggio olio
3. Guarnizione
231
1. Coperchio corona
2. Bullone
2
1
U2PNH0H0.book Page 11 Thursday, September 4, 2014 10:40 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
8. Togliere l’elemento filtro olio e gli O-ring.NOTAFare attenzione a non perdere la molla di
compressione e la rondella.
9. Installare nuovi O-ring sul bullone delcoperchio elemento e sul coperchio
elemento.
10. Applicare un sottile strato di olio mo-
tore pulito sugli O-ring.
11. Inserire il bullone del coperchio ele- mento nel coperchio elemento.
12. Fissare la molla, la rondella e un nuovo elemento filtro olio al bullone.NOTAAccertarsi che gli O-ring siano posizionati
correttamente nelle loro sedi.
13. Installare il coperchio elemento filtroolio motore (insieme alla molla, la ron-
della e l’elemento filtro olio) allineando
la sporgenza sul coperchio con la tac-
ca nel carter, e stringendo poi il bullo-
ne alla coppia di serraggio secondo
specifica.
14. Installare la vite drenaggio elemento filtro olio e la guarnizione nuova, quin-
di stringere la vite alla coppia di ser-
raggio secondo specifica.

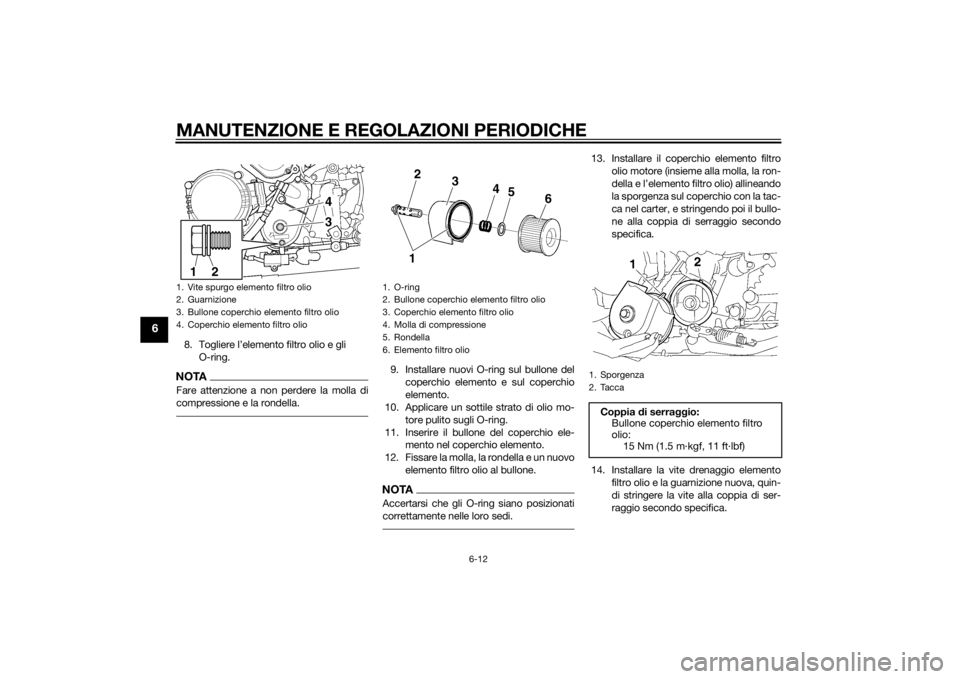

1. Vite spurgo elemento filtro olio
2. Guarnizione
3. Bullone coperchio elemento filtro olio
4. Coperchio elemento filtro olio
1
2
43
1. O-ring
2. Bullone coperchio elemento filtro olio
3. Coperchio elemento filtro olio
4. Molla di compressione
5. Rondella
6. Elemento filtro olio
2
3
4
5
6
1
1. Sporgenza
2. TaccaCoppia di serra ggio:
Bullone coperchio elemento filtro
olio:
15 Nm (1.5 m·kgf, 11 ft·lbf)
U2PNH0H0.book Page 12 Thursday, September 4, 2014 10:40 AM
