2015 YAMAHA XJR 1300 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2190 mm (86.2 in)
Larghezza totale:
820 mm (32.3 in)
Altezza totale: 1120 mm (44.1 in)
Altezza alla sella: 829 mm (32.6 in)
Passo:
1500 mm (59.1 in)
Distanza da terra: 133 mm (5.24 in)
Raggio minimo di sterzata: 2800 mm (110.2 in)Peso:Peso in ordine di marcia:240 kg (529 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 1251 cm3
Alesaggio × corsa:
79.0 × 63.8 mm (3.11 × 2.51 in)
Rapporto di compressione:
9.7 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione dell’elemento del filtro
dell’olio:2.80 L (2.96 US qt, 2.46 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio: 3.15 L (3.33 US qt, 2.77 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile) Capacità del serbatoio carburante:
14.5 L (3.83 US gal, 3.19 Imp.gal)
Quantità di riserva carburante: 3.1 L (0.82 US gal, 0.68 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:
5UXB 10Can dela/-e:Produttore/modello:
NGK/DPR8EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.750 (98/56)
Trasmissione finale: A catena
Rapporto di riduzione secondaria:
2.235 (38/17)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione:
1ª:2.857 (40/14)
2ª:
2.000 (36/18)
3ª: 1.571 (33/21)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2PNH0H0.book Page 1 Thursday, September 4, 2014 10:40 AM

CARATTERISTICHE TECNICHE
8-2
8
4ª:1.292 (31/24)
5ª: 1.115 (29/26)
Parte ciclistica:Tipo di telaio:A doppia culla
Angolo di incidenza: 24.70 grado
Avancorsa:
92 mm (3.6 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: DUNLOP/D252F LPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55 ZR17M/C (73W)
Produttore/modello: DUNLOP/D252 LCarico:Carico massimo:210 kg (463 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb) Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico:
90–210 kg (198–463 lb)
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità:
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4
Freno posteriore:Tipo:A disco singolo
Comando:
Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota: 130 mm (5.1 in)Sospensione posteriore:Tipo:Forcellone oscillante
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
110 mm (4.3 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Generatore a C.A.Batteria:Modello:YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:Lampada alogena
U2PNH0H0.book Page 2 Thursday, September 4, 2014 10:40 AM

CARATTERISTICHE TECNICHE
8-3
8
Tensione, potenza lampadina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 1
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore: 12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa: 12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle:
12 V, 1.7 W × 1
Spia abbagliante: 12 V, 1.7 W × 1
Spia del livello dell’olio: 12 V, 1.7 W × 1
Spia degli indicatori di direzione:
12 V, 1.7 W × 2
Spia problemi al motore: 12 V, 1.7 W × 1
Spia del sistema immobilizzatore: LEDFusibili:Fusibile principale:50.0 A
Fusibile del faro: 15.0 A
Fusibile del fanalino di coda:
7.5 A Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile di backup: 7.5 A
U2PNH0H0.book Page 3 Thursday, September 4, 2014 10:40 AM

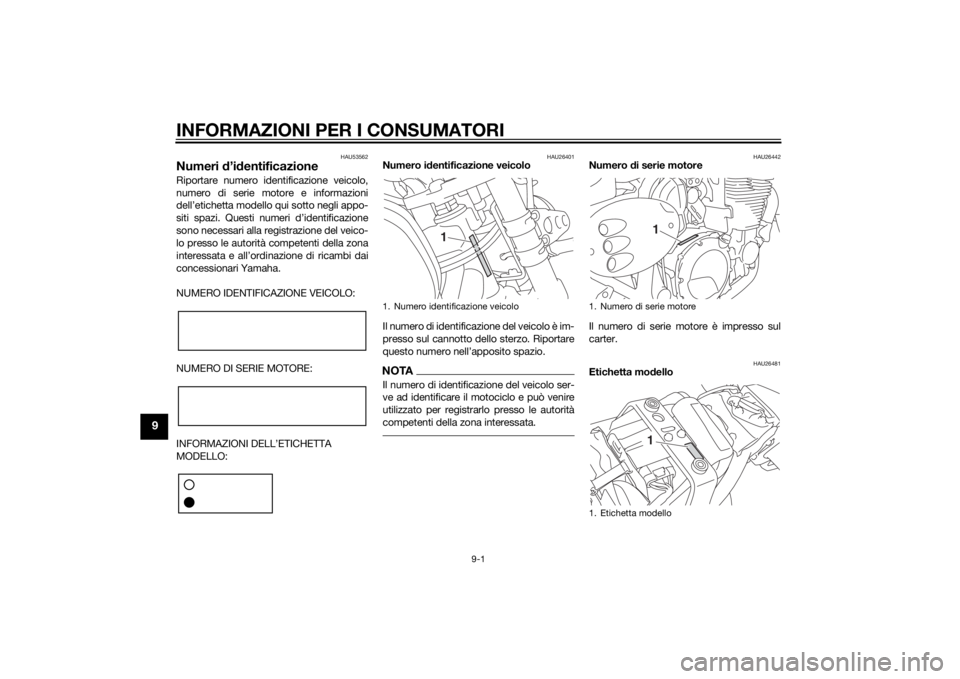

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
11
U2PNH0H0.book Page 1 Thursday, September 4, 2014 10:40 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-15.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
U2PNH0H0.book Page 2 Thursday, September 4, 2014 10:40 AM

10-1
10
INDICE ANALITICOAAccensione del motore ........................... 5-1
Assiemi ammortizzatori, regolazione .... 3-17
Attacchi cinghie portabagagli ............... 3-20BBatteria ................................................. 6-29
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-13
Carburante, consigli per ridurne il consumo............................................... 5-3
Catena di trasmissione, pulizia e lubrificazione ...................................... 6-24
Cavalletto laterale ................................. 3-21
Cavalletto laterale, controllo e lubrificazione ...................................... 6-27
Cavi, controllo e lubrific azione.............. 6-25
Come supportare il motociclo .............. 6-36
Commutatore luce abbagliante/ anabbagliante ....................................... 3-9
Contagiri ................................................. 3-5
Convertitori catalitici ............................. 3-14
Cuscinetti ruote, controllo .................... 6-28DDisplay multifunzione .............................. 3-5EElemento filtrante e tubo ispezione, sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-27 Forcella, regolazione ............................ 3-15
Fusibili, sostituzione ............................. 6-30
GGioco della leva freno, controllo........... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-15
Gioco valvole ........................................ 6-15IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento .......................... 3-9
Interruttore dell’avvisatore acustico ....... 3-9
Interruttore di arresto motore ................. 3-9
Interruttore di segnalazione luce abbagliante .......................................... 3-9
Interruttore indicatori di direzione .......... 3-9
Interruttore luci d’emergenza ............... 3-10
Interruttori luce stop ............................. 6-20
Interruttori manubrio............................... 3-9KKit attrezzi............................................... 6-2LLampada biluce fanalino/stop .............. 6-33
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione, sostituzione ........................................ 6-34
Lampada luce di posizione anteriore, sostituzione ........................................ 6-32
Lampada luce targa, sostituzione ........ 6-34
Leva freno............................................. 3-11
Leva frizione ................................ 3-10, 6-19
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-26
Liquidi del freno e della frizione, cambio ............................................... 6-22 Livelli del liquido freni e del liquido
della frizione, controllo........................6-21
MManopola e cavo acceleratore,
controllo e lubrificazione.....................6-25
Manutenzione e lubrificazione, periodica ...............................................6-5
Manutenzione, sistema di controllo emissioni ...............................................6-3NNumeri d’identificazione .........................9-1
Numero di serie motore ..........................9-1
Numero identificazione veicolo ...............9-1OOlio motore ed elemento filtro olio........6-10PPannelli, rimozione ed installazione ........6-9
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e
posteriore, controllo............................6-20
Pedale cambio ......................................3-11
Pedale freno ..........................................3-12
Pedali freno e cambio, controllo e lubrificazione.......................................6-25
Perni del forcellone, lubrificazione ........6-27
Pneumatici ............................................6-16
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRicerca ed eliminazione guasti .............6-39
Rimessaggio ...........................................7-3
Rodaggio.................................................5-3
Ruota (anteriore) ...................................6-36
Ruota (posteriore) .................................6-37
U2PNH0H0.book Page 1 Thursday, September 4, 2014 10:40 AM

INDICE ANALITICO
10-2
10
Ruote .................................................... 6-18SSella ...................................................... 3-15
Sistema d’interruzione circuito accensione ......................................... 3-21
Sistema EXUP ...................................... 3-20
Sistema immobilizzatore ........................ 3-1
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-3
Spie d’avvertimento e di segnalazione... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-28TTabella di ricerca ed eliminazione guasti.................................................. 6-40
Tachimetro.............................................. 3-5
Tappo serbatoio carburante ................. 3-12
Tensione della catena........................... 6-23
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-14VVerniciatura opaca, prestare attenzione............................................. 7-1
