2015 YAMAHA XJR 1300 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU12735
Interruttore luci d’emer genza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lung o le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12831
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente. La leva della frizione è munita di un qua-
drante di regolazione della posizione. Per
regolare la distanza tra la leva della frizione
e la manopola, girare il quadrante di regola-
zione mentre si allontana la leva dalla ma-
nopola. Accertarsi che la regolazione
corretta impostata sul quadrante di regola-
zione sia allineata con la freccia riportata
sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-21.)1. Leva frizione
1. Quadrante di regolazione posizione leva fri-
zione
2. Freccia di riferimento
U2PNH0H0.book Page 10 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12872

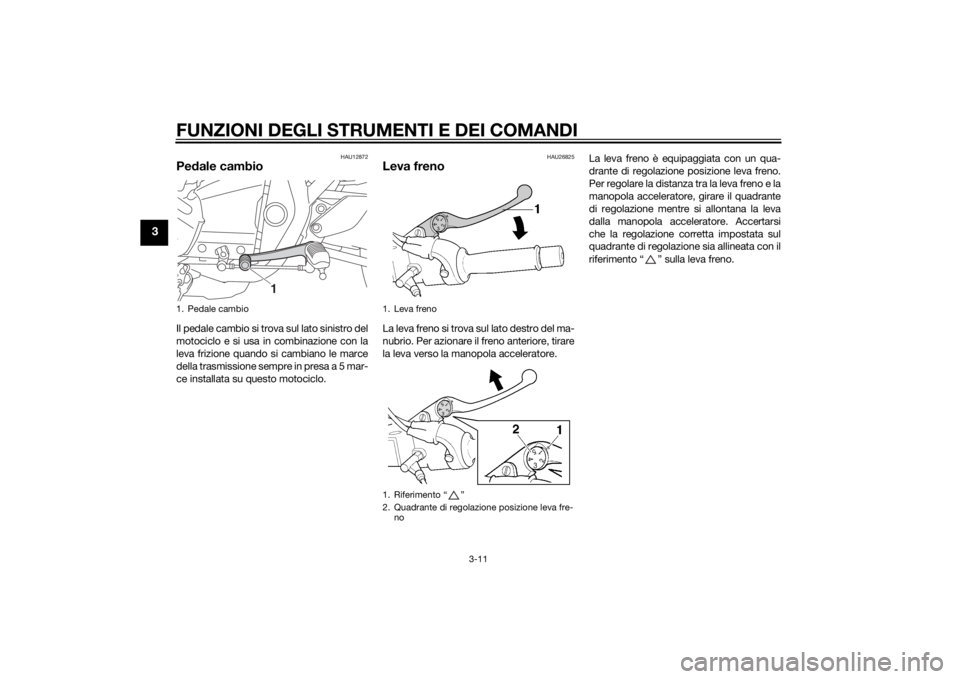

Pedale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore. La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
1. Pedale cambio
1
1. Leva freno
1. Riferimento “ ”
2. Quadrante di regolazione posizione leva fre-
no
U2PNH0H0.book Page 11 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12944
Pedale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU13075
Tappo serbatoio carburantePer aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiu dere il tappo serbatoio carbu-
rante 1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura. 2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11092
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le per dite di
carburante costituiscono un rischio d’in-
cen dio.
1. Pedale freno
1. Sbloccare.
2. Coperchietto della serratura tappo serbatoio
carburante
2
1
U2PNH0H0.book Page 12 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU13213
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Smettere di riempire quando
il carburante raggiunge il fondo del
bocchettone riempimento. Conside-
rando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può d eteriorare le super-
fici verniciate o d i plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o di inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare imme
diatamente un me dico.
Se si versa benzina sulla pelle, lavare
con ac qua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAUM3111
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
12
Carburante consi gliato:
Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 14.5 L (3.83 US gal, 3.19 Imp.gal)
Quantità di carburante d i riserva
( q uan do la spia riserva carburante
lampe ggia):
3.1 L (0.82 US gal, 0.68 Imp.gal)
U2PNH0H0.book Page 13 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU51172
Tubetto sfiato e tubo di troppo-
pieno del serbatoio carburantePrima di utilizzare il motociclo:
 Verificare il collegamento di ciascun
tubo.
 Verificare la presenza di fessure o
danneggiamenti su ciascun tubo, e
sostituire se necessario.
 Controllare che l’estremità di ciascun
tubo non sia ostruita, e pulire se ne-
cessario.
HAU13446
Convertitori cataliticiQuesto veicolo è dotato di convertitori ca-
talitici nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parche ggiare il veicolo in un punto
in cui non ci sia pericolo che pe doni
o bambini tocchino l’impianto d i
scarico bollente.
 Verificare che l’impianto di scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più d i pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
1. Tubetto di sfiato del serbatoio del carburan- te
2. Tubo di troppopieno del serbatoio carburan- te
2
1
U2PNH0H0.book Page 14 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13941

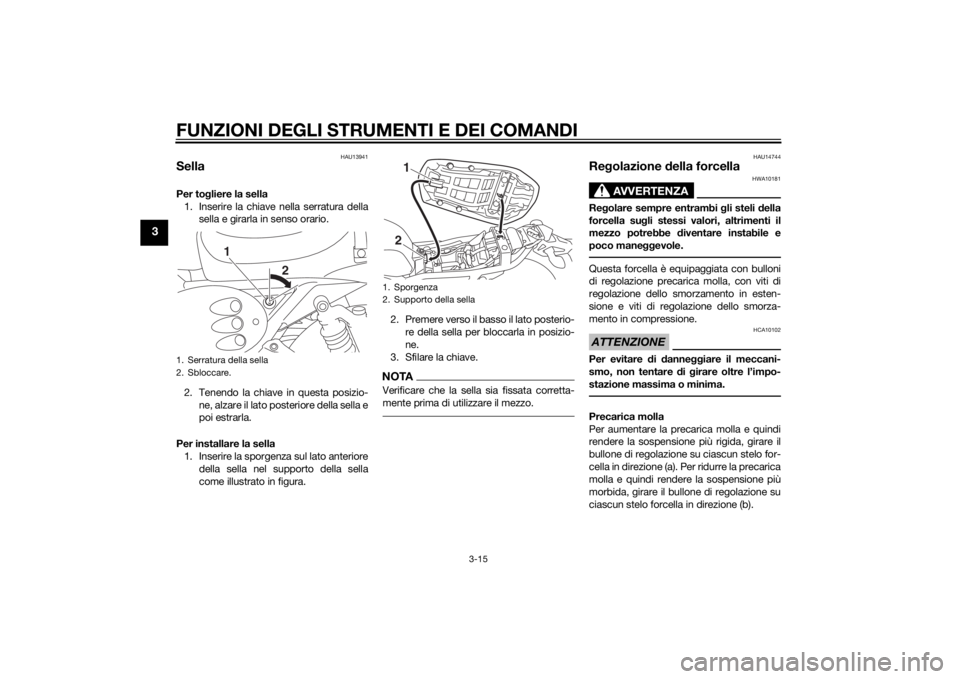

SellaPer togliere la sella
1. Inserire la chiave nella serratura della sella e girarla in senso orario.
2. Tenendo la chiave in questa posizio- ne, alzare il lato posteriore della sella e
poi estrarla.
Per installare la sella 1. Inserire la sporgenza sul lato anteriore della sella nel supporto della sella
come illustrato in figura. 2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
HAU14744
Re golazione della forcella
AVVERTENZA
HWA10181
Re golare sempre entrambi g li steli della
forcella su gli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco mane ggevole.Questa forcella è equipaggiata con bulloni
di regolazione precarica molla, con viti di
regolazione dello smorzamento in esten-
sione e viti di regolazione dello smorza-
mento in compressione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-

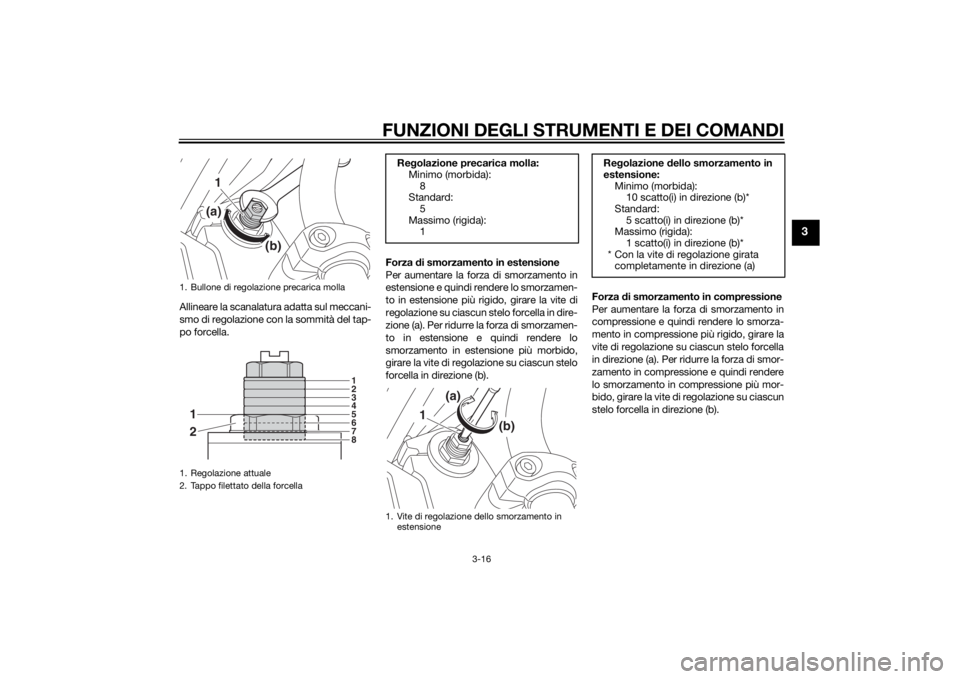

stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precarica
molla e quindi rendere la sospensione più
morbida, girare il bu llone di regolazione su
ciascun stelo forcella in direzione (b).
1. Serratura della sella
2. Sbloccare.
1
2
1. Sporgenza
2. Supporto della sella
12
U2PNH0H0.book Page 15 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
Allineare la scanalatura adatta sul meccani-
smo di regolazione con la sommità del tap-
po forcella.Forza
di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido,
girare la vite di regolazione su ciascun stelo
forcella in direzione (b). Forza
di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione su ciascun stelo forcella
in direzione (a). Per ridurre la forza di smor-
zamento in compressione e quindi rendere
lo smorzamento in compressione più mor-
bido, girare la vite di regolazione su ciascun
stelo forcella in direzione (b).1. Bullone di regolazione precarica molla
1. Regolazione attuale
2. Tappo filettato della forcella
1(a)
(b)
2 1
1
2
3
4
5
6
7
8
Re golazione precarica molla:
Minimo (morbida):
8
Standard: 5
Massimo (rigida): 1
1. Vite di regolazione dello smorzamento in
estensione
1
(a)
(b)
Re golazione d ello smorzamento in
estensione:
Minimo (morbida): 10 scatto(i) in direzione (b)*
Standard:
5 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata completamente in direzione (a)
U2PNH0H0.book Page 16 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
NOTAMalgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella
misura del necessario.
HAU43257
Re
golazione dell’assieme am-
mortizzatore
AVVERTENZA
HWA10211
Re golare sempre entrambi g li ammortiz-
zatori su gli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamente
maneggevole e poco stabile.Ciascun assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla e con pomelli di regolazione
dello smorzamento in estensione e in com-
pressione.
Precarica molla
Eseguire la regolazione precarica molla
come segue: 1. Allentare la vite di arresto di 1/2 giro in
senso antiorario.
1. Vite di regolazione dello smorzamento in compressioneRe golazione d ello smorzamento in
compressione: Minimo (morbida):13 scatto(i) in direzione (b)*
Standard: 6 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata completamente in direzione (a)
U2PNH0H0.book Page 17 Thursday, September 4, 2014 10:40 AM
