2015 YAMAHA XJR 1300 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10474
Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK

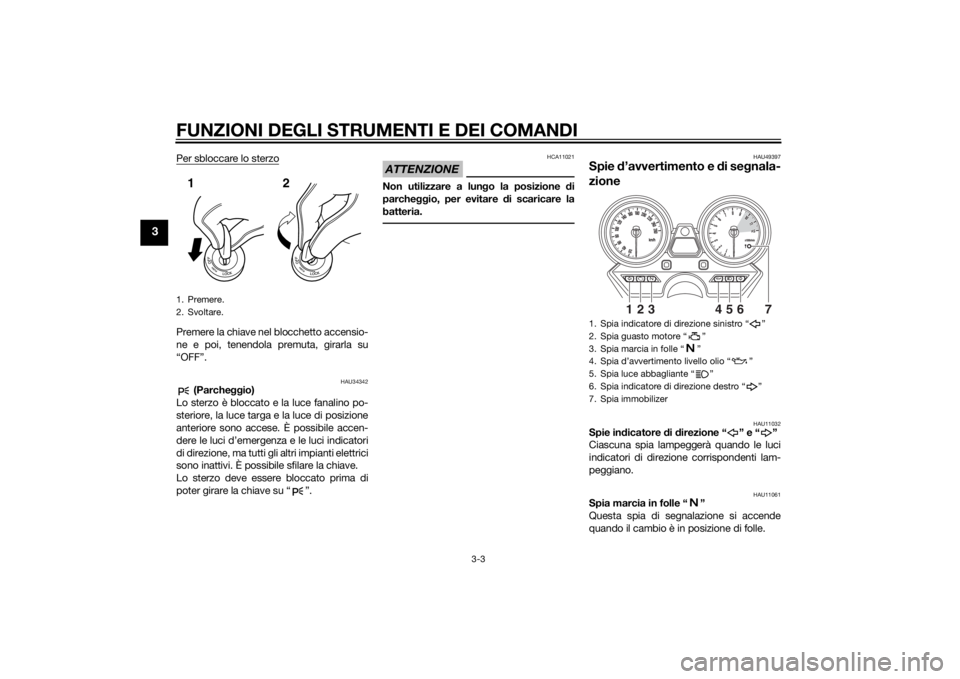

1. Premere.
2. Svoltare.12
U2PNH0H0.book Page 2 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU34342
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e la luce di posizione
anteriore sono accese. È possibile accen-
dere le luci d’emergenza e le luci indicatori
di direzione, ma tutti gli altri impianti elettrici
sono inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lun go la posizione di
parche ggio, per evitare di scaricare la
batteria.
HAU49397
Spie d’avvertimento e d i segnala-
zione
HAU11032
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro “ ”
2. Spia guasto motore “ ”
3. Spia marcia in folle “ ”
4. Spia d’avvertimento livello olio “ ”
5. Spia luce abbagliante “ ”
6. Spia indicatore di direzione destro “ ”
7. Spia immobilizer
123
456
7
U2PNH0H0.book Page 3 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11081
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11124
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTAAnche quando il livello dell’olio è sufficien-
te, la spia può accendersi in salita, o duran-
te accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU59110
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto- diagnosi da un concessionario Yamaha.
(Vedere pagina 3-7 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
NOTALa spia guasto motore si accende quando
si preme l’interruttore avviamento, ma que-
sto non indica una disfunzione.
HAU38626
Spia immobilizer
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-7 per spiegazioni
sul dispositivo di autodiagnosi.)
U2PNH0H0.book Page 4 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU11602
TachimetroIl tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11873
Conta giriIl contagiri elettrico consente al pilota di
sorvegliare il regime di rotazione del motore
e di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 9500 giri/min. e oltre
HAU65401
Display multifunzione
AVVERTENZA
HWA12313
Ricord arsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni d uran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.Il display multifunzione è equipaggiato con
i seguenti strumenti:
 un totalizzatore contachilometri

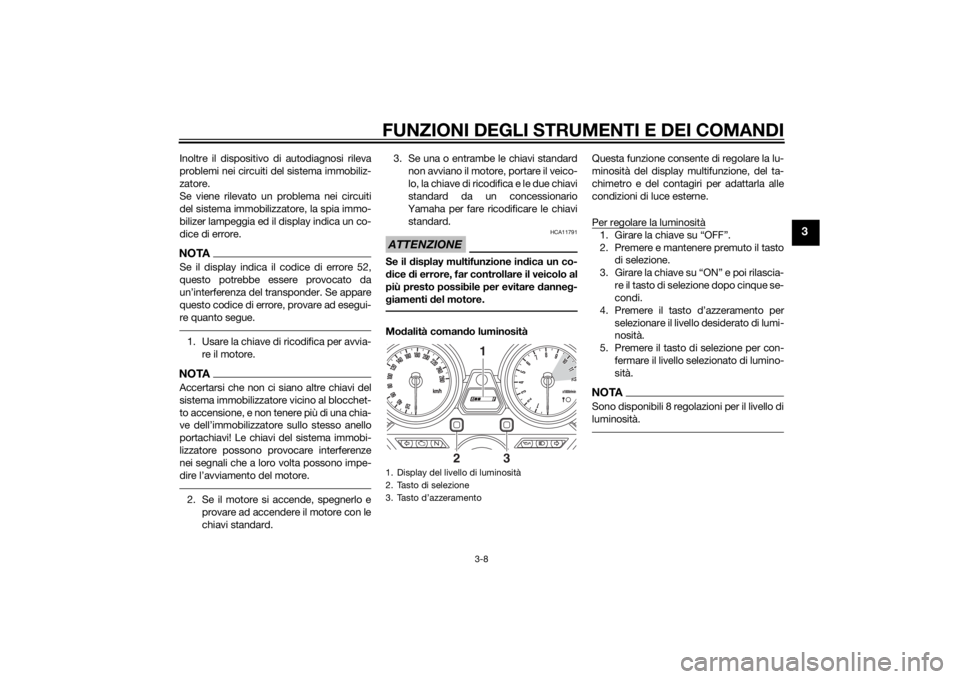

1. Tachimetro
1
1. Contagiri
2. Zona rossa del contagiri
1
2
1. Orologio digitale
2. Indicatore livello carburante
3. Contachilometri totalizzatore/contachilome-tri parziale/contachilometri parziale per il
carburante di riserva
4. Tasto d’azzeramento
5. Tasto di selezione
1
23
5
4
U2PNH0H0.book Page 5 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
 un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)
 un indicatore livello carburante
 un orologio digitale
 un dispositivo di autodiagnosi
 una modalità di comando della lumi-
nositàNOTAEccetto quando si passa alla modalità di
comando della luminosità, ruotare la chiave
su “ON” prima di utilizzare i tasti di selezio-
ne e d’azzeramento per regolare il display
multifunzione.
Mo dalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto di selezione, sul display
si alternano le modalità totalizzatore conta-
chilometri “ODO” e contachilometri parzia-
le “TRIP 1” e “TRIP 2” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Quando nel serbatoio carburante restano
circa 3.1 L (0.82 US gal, 0.68 Imp.gal) di
carburante, il display passerà automatica-
mente alla modalità contachilometri parzia-
le riserva carburante “TRIP F”, ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In tal caso, premendo il ta-
sto di selezione sul display si alterneranno le varie modalità di contachilometri parziale
e totalizzatore contachilometri nel seguente
ordine:
TRIP F →
ODO → TRIP 1 → TRIP 2 →
TRIP F
Per azzerare un contac hilometri parziale,
selezionarlo premendo il tasto di selezione
e poi premere il tasto d’azzeramento per al-
meno due secondi. Se non si azzera ma-
nualmente il contachilometri parziale
riserva carburante, esso si azzererà auto-
maticamente e il display tornerà alla moda-
lità precedente dopo il rifornimento e una
percorrenza di 5 km (3 mi).

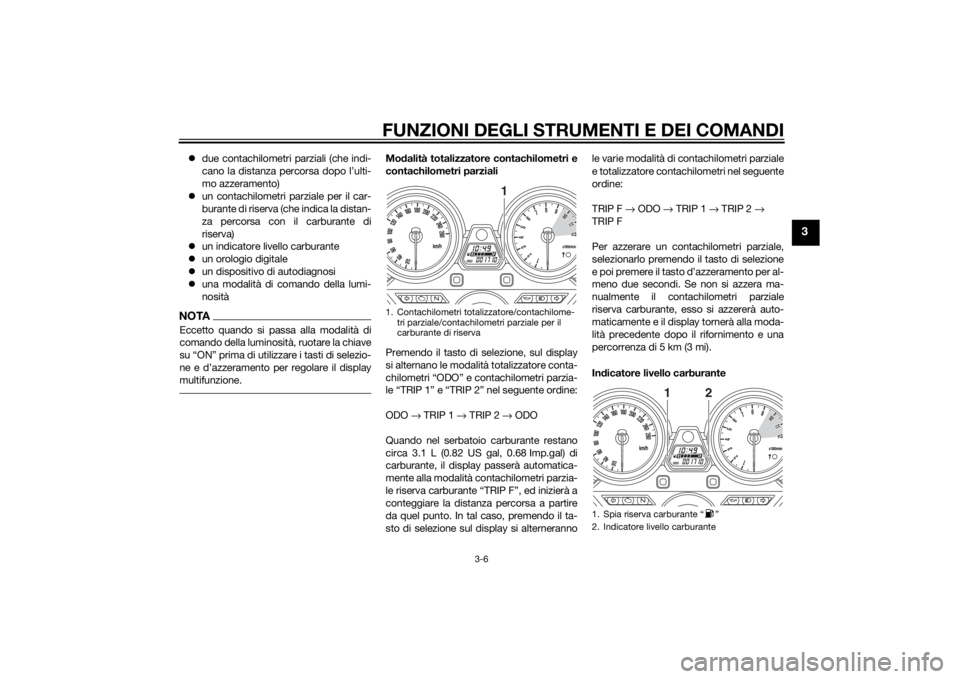

In dicatore livello carburante1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva
1
1. Spia riserva carburante “ ”
2. Indicatore livello carburante
2
1
U2PNH0H0.book Page 6 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando la spia riserva
carburante “ ” inizia a lampeggiare, fare
rifornimento al più presto possibile.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, si ripeterà il seguente ciclo
fino a quando il guasto non verrà eliminato:
Tutti i segmenti del display ed il
simbolo “ ” lampeggeranno per otto vol-
te, poi si spegneranno per circa 3 secondi.
In questo caso, far controllare il circuito
elettrico da un concessionario Yamaha.
Orologio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere contemporaneamente i tasti di selezione e d’azzeramento per al-
meno due secondi.
3. Quando le cifre delle ore iniziano a lampeggiare, premere il tasto d’azze-
ramento per regolare le ore.
4. Premere il tasto di selezione e le cifre dei minuti inizieranno a lampeggiare.
5. Premere il tasto d’azzeramento per re- golare i minuti. 6. Premere il tasto di selezione e poi rila-
sciarlo per avviare l’orologio digitale.
Dispositivo d i autodia gnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qual-
siasi di questi circuiti, la spia guasto motore
si accenderà ed il display del totalizzatore
contachilometri/contachilometri parziale
indicherà un codice di errore.
Se il display indica codici di errore, annota-
re il numero del codice e poi fare controllare

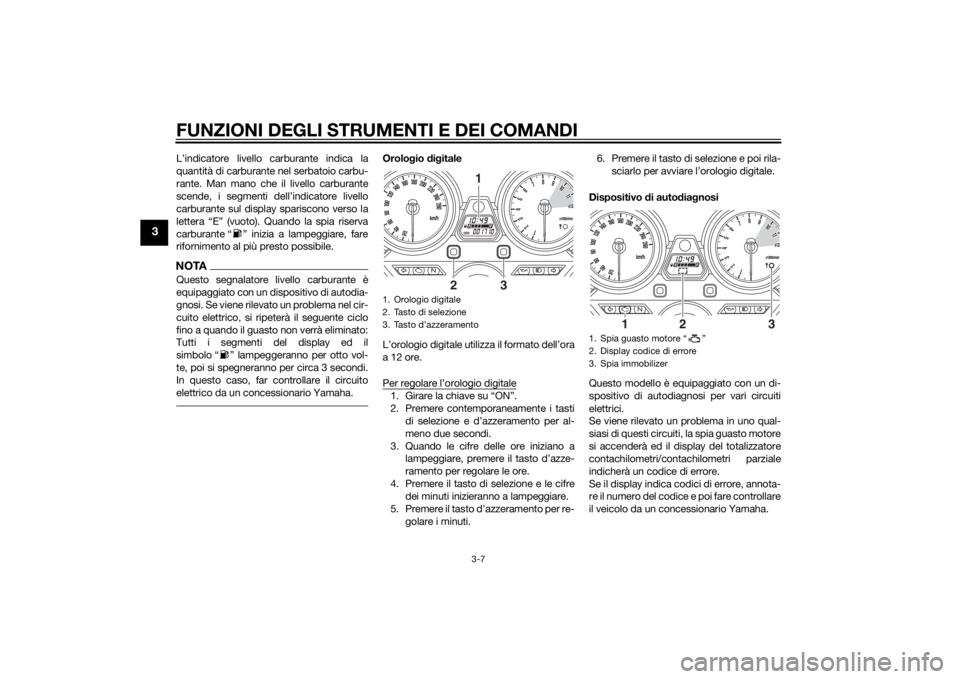

il veicolo da un concessionario Yamaha.1. Orologio digitale
2. Tasto di selezione
3. Tasto d’azzeramento
1
2
3
1. Spia guasto motore “ ”
2. Display codice di errore
3. Spia immobilizer
1
2
3
U2PNH0H0.book Page 7 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti
del sistema immobilizzatore, la spia immo-
bilizer lampeggia ed il display indica un co-
dice di errore.NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Se appare
questo codice di errore, provare ad esegui-
re quanto segue.1. Usare la chiave di ricodifica per avvia-re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchet-
to accensione, e non tenere più di una chia-
ve dell’immobilizzatore sullo stesso anello
portachiavi! Le chiavi del sistema immobi-
lizzatore possono provocare interferenze
nei segnali che a loro volta possono impe-
dire l’avviamento del motore.2. Se il motore si accende, spegnerlo eprovare ad accendere il motore con le
chiavi standard. 3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
ATTENZIONE
HCA11791
Se il display multifunzione in dica un co-
d ice di errore, far controllare il veicolo al
più presto possibile per evitare danne g-
g iamenti del motore.Mo dalità coman do luminosità Questa funzione consente di regolare la lu-
minosità del display multifunzione, del ta-
chimetro e del contagiri per adattarla alle
condizioni di luce esterne.
Per regolare la luminosità
1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto
di selezione.
3. Girare la chiave su “ON” e poi rilascia- re il tasto di selezione dopo cinque se-
condi.
4. Premere il tasto d’azzeramento per selezionare il livello desiderato di lumi-
nosità.
5. Premere il tasto di selezione per con- fermare il livello selezionato di lumino-
sità.NOTASono disponibili 8 regolazioni per il livello di
luminosità.
1. Display del livello di luminosità
2. Tasto di selezione
3. Tasto d’azzeramento
1
2
3
U2PNH0H0.book Page 8 Thursday, September 4, 2014 10:40 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
HAU1234H
Interruttori manubrioSinistraDestra
HAU12361
Interruttore
di se gnalazione luce abba-
g liante “PASS”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce abba gliante/
anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala- re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore
dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12661
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima
di accendere il motore. Porre questo inter-
ruttore su “ ” per spegnere il motore in
caso di emergenza, come per esempio se il
veicolo si ribalta o se il cavo dell’accelera-
tore è bloccato.
HAU12713
Interruttore avviamento “ ”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
HAU41701
La spia guasto motore si accende quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
1. Interruttore di segnalazione luce abbagliante “PASS”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore luci d’emergenza “ ”
12345
1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”
12
U2PNH0H0.book Page 9 Thursday, September 4, 2014 10:40 AM
