2015 YAMAHA VMAX Manuale duso (in Italian)

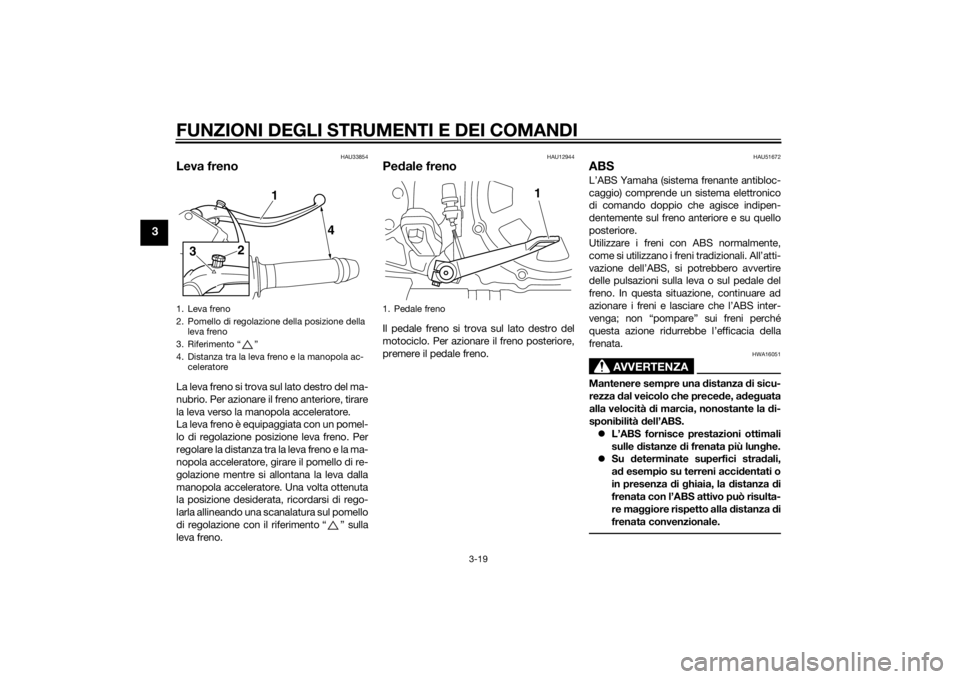

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU12831
Leva frizioneLa leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un qua-
drante di regolazione della posizione. Per
regolare la distanza tra la leva della frizione
e la manopola, girare il quadrante di regola-
zione mentre si allontana la leva dalla ma-
nopola. Accertarsi che la regolazione corretta impostata sul quadrante di regola-
zione sia allineata con la freccia riportata
sulla leva della frizione.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-31.)
HAU12872
Pe
dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 5 mar-
ce installata su questo motociclo.
1. Leva frizione
2. Quadrante di regolazione posizione leva fri-
zione
3. Freccia di riferimento
4. Distanza tra la leva della frizione e la mano- pola sul manubrio
4
1
2
3
1. Pedale cambio
1
U2CEH0H0.book Page 18 Thursday, August 21, 2014 2:59 PM

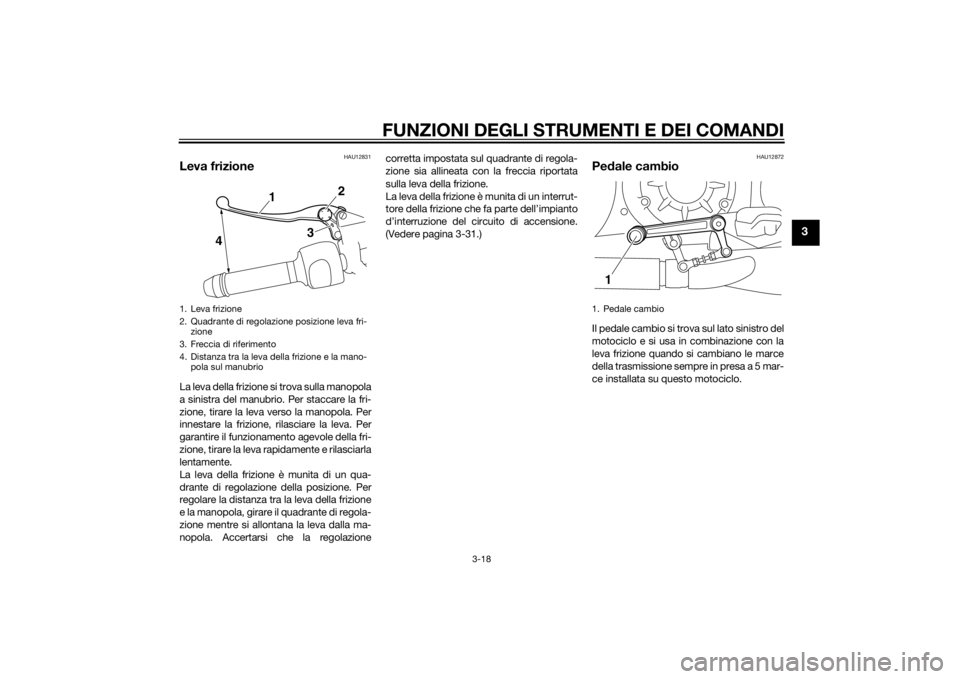

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU33854
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un pomel-
lo di regolazione posizione leva freno. Per
regolare la distanza tra la leva freno e la ma-
nopola acceleratore, girare il pomello di re-
golazione mentre si allontana la leva dalla
manopola acceleratore. Una volta ottenuta
la posizione desiderata, ricordarsi di rego-
larla allineando una scanalatura sul pomello
di regolazione con il riferimento “ ” sulla
leva freno.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU51672
ABSL’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una distanza di sicu-
rezza dal veicolo che prece de, a deg uata
alla velocità d i marcia, nonostante la d i-
sponibilità d ell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici stra dali,
a d esempio su terreni acci dentati o
in presenza d i g hiaia, la distanza di
frenata con l’ABS attivo può risulta-
re maggiore rispetto alla distanza di
frenata convenzionale.
1. Leva freno
2. Pomello di regolazione della posizione della leva freno
3. Riferimento “ ”
4. Distanza tra la leva freno e la manopola ac- celeratore
1
4
2
3
1. Pedale freno
1
U2CEH0H0.book Page 19 Thursday, August 21, 2014 2:59 PM

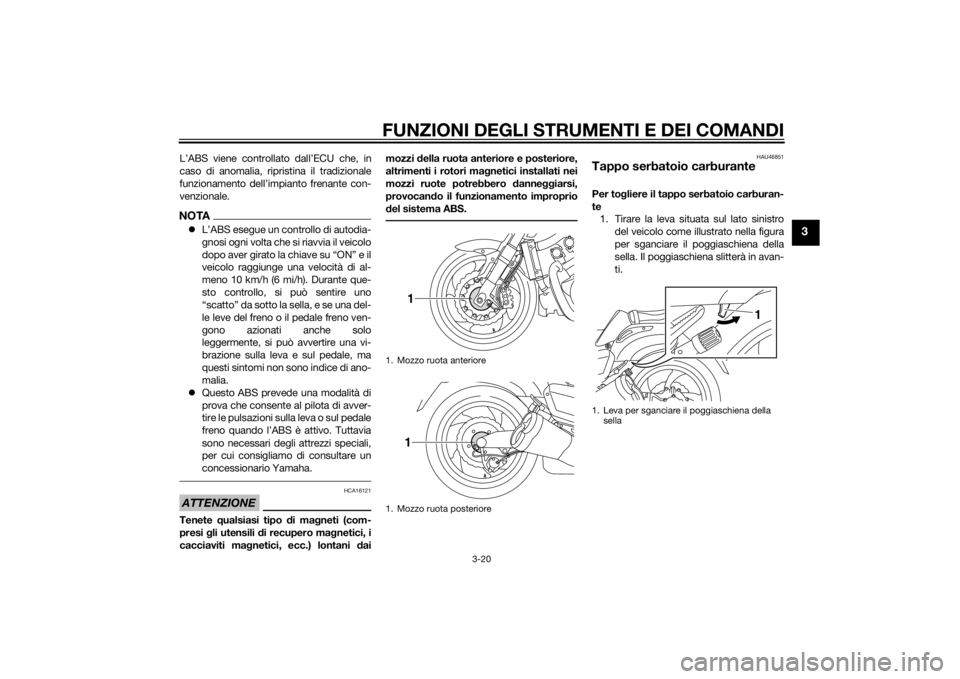

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTAL’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” da sotto la sella, e se una del-
le leve del freno o il pedale freno ven-
gono azionati anche solo
leggermente, si può avvertire una vi-
brazione sulla leva e sul pedale, ma
questi sintomi non sono indice di ano-
malia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.ATTENZIONE
HCA16121
Tenete qualsiasi tipo d i magneti (com-
presi gli utensili d i recupero ma gnetici, i
cacciaviti ma gnetici, ecc.) lontani dai mozzi
della ruota anteriore e posteriore,
altrimenti i rotori ma gnetici installati nei
mozzi ruote potrebbero d anneggiarsi,
provocan do il funzionamento improprio
d el sistema ABS.
HAU46851
Tappo serbatoio carburantePer to gliere il tappo serbatoio carburan-
te 1. Tirare la leva situata sul lato sinistro
del veicolo come illustrato nella figura
per sganciare il poggiaschiena della
sella. Il poggiaschiena slitterà in avan-
ti.
1. Mozzo ruota anteriore
1. Mozzo ruota posteriore
11
1. Leva per sganciare il poggiaschiena della sella
1
U2CEH0H0.book Page 20 Thursday, August 21, 2014 2:59 PM

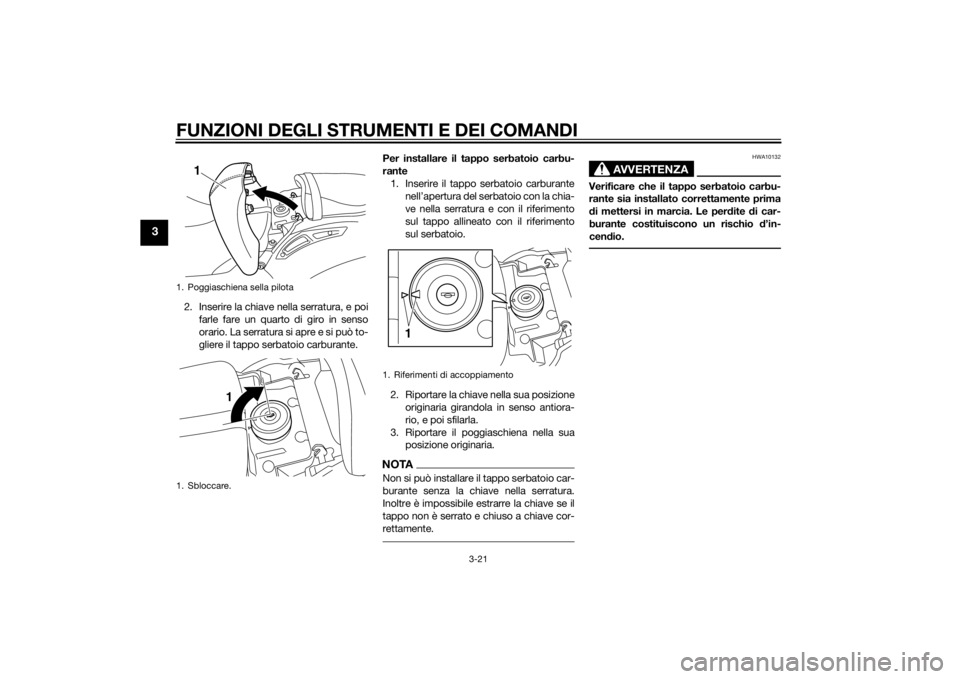

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
2. Inserire la chiave nella serratura, e poifarle fare un quarto di giro in senso
orario. La serratura si apre e si può to-
gliere il tappo serbatoio carburante. Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante nell’apertura del serbatoio con la chia-
ve nella serratura e con il riferimento
sul tappo allineato con il riferimento
sul serbatoio.
2. Riportare la chiave nella sua posizione originaria girandola in senso antiora-
rio, e poi sfilarla.
3. Riportare il poggiaschiena nella sua posizione originaria.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA10132
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le per dite di car-
burante costituiscono un rischio d’in-
cen dio.
1. Poggiaschiena sella pilota
1. Sbloccare.
1
1
1. Riferimenti di accoppiamento
1
U2CEH0H0.book Page 21 Thursday, August 21, 2014 2:59 PM

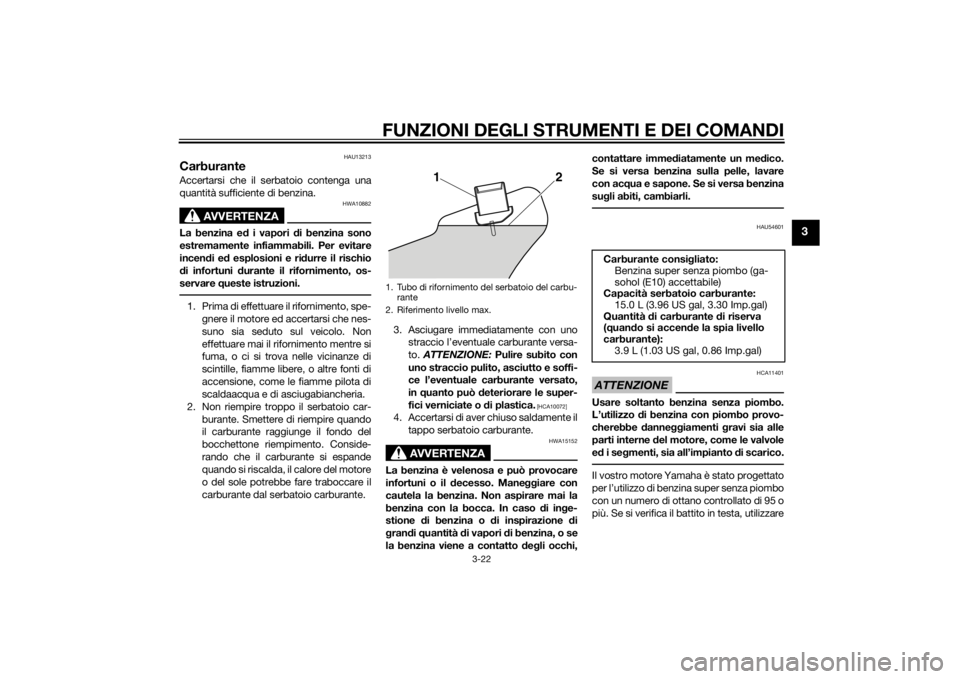

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
HAU13213
CarburanteAccertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10882
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incen di e d esplosioni e ri durre il rischio
d i infortuni d urante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio car- burante. Smettere di riempire quando
il carburante raggiunge il fondo del
bocchettone riempimento. Conside-
rando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante. 3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10072]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15152
La benzina è velenosa e può provocare
infortuni o il d ecesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di in ge-
stione di benzina o d i inspirazione d i
g ran di q uantità di vapori d i benzina, o se
la benzina viene a contatto deg li occhi, contattare immed
iatamente un medico.
Se si versa benzina sulla pelle, lavare
con acq ua e sapone. Se si versa benzina
su gli abiti, cambiarli.
HAU54601
ATTENZIONE
HCA11401
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danne ggiamenti gravi sia alle
parti interne del motore, come le valvole
e d i se gmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
12
Carburante consi gliato:
Benzina super senza piombo (ga-
sohol (E10) accettabile)
Capacità serbatoio carburante: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantità di carburante d i riserva
( q uan do si accen de la spia livello
carburante):
3.9 L (1.03 US gal, 0.86 Imp.gal)
U2CEH0H0.book Page 22 Thursday, August 21, 2014 2:59 PM

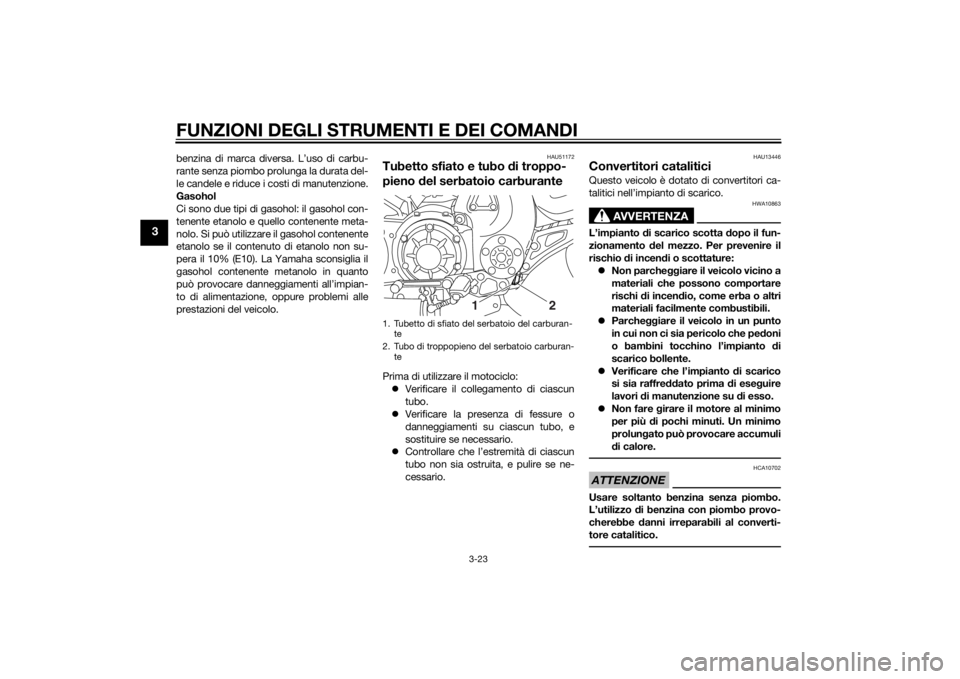

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
benzina di marca diversa. L’uso di carbu-
rante senza piombo prolunga la durata del-
le candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol con-
tenente etanolo e quello contenente meta-
nolo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non su-
pera il 10% (E10). La Yamaha sconsiglia il
gasohol contenente metanolo in quanto
può provocare danneggiamenti all’impian-
to di alimentazione, oppure problemi alle
prestazioni del veicolo.
HAU51172
Tubetto sfiato e tubo di troppo-
pieno del serbatoio carburantePrima di utilizzare il motociclo:
 Verificare il collegamento di ciascun
tubo.
 Verificare la presenza di fessure o
danneggiamenti su ciascun tubo, e
sostituire se necessario.
 Controllare che l’estremità di ciascun
tubo non sia ostruita, e pulire se ne-
cessario.
HAU13446
Convertitori cataliticiQuesto veicolo è dotato di convertitori ca-
talitici nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incen di o scottature:
 Non parche ggiare il veicolo vicino a
materiali che possono comportare
rischi di incen dio, come erba o altri
materiali facilmente combustibili.
 Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che ped oni
o bambini tocchino l’impianto di
scarico bollente.
 Verificare che l’impianto d i scarico
si sia raffre ddato prima d i eseguire
lavori di manutenzione su d i esso.
 Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolun gato può provocare accumuli
d i calore.ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
1. Tubetto di sfiato del serbatoio del carburan- te
2. Tubo di troppopieno del serbatoio carburan- te
12
U2CEH0H0.book Page 23 Thursday, August 21, 2014 2:59 PM

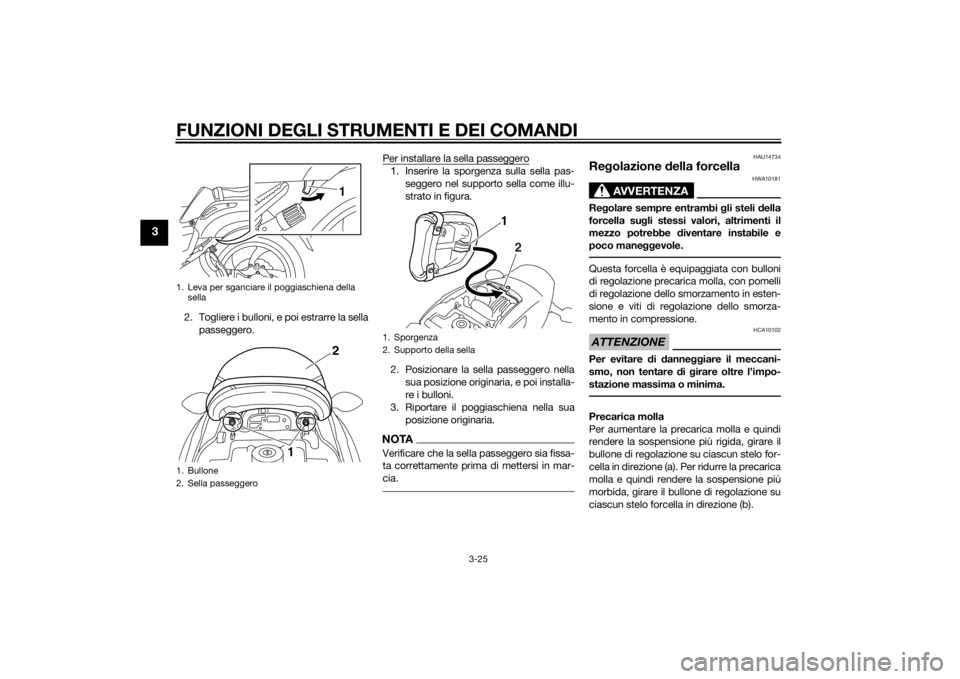

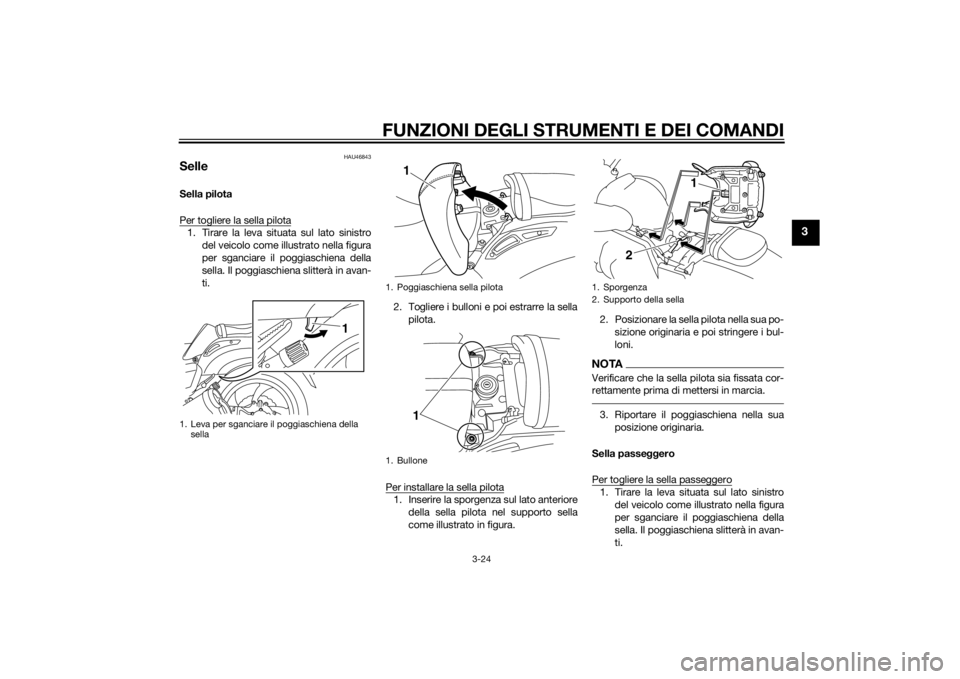

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU46843
SelleSella pilota
Per togliere la sella pilota1. Tirare la leva situata sul lato sinistrodel veicolo come illustrato nella figura
per sganciare il poggiaschiena della
sella. Il poggiaschiena slitterà in avan-
ti.
2. Togliere i bulloni e poi estrarre la sellapilota.
Per installare la sella pilota
1. Inserire la sporgenza sul lato anteriore della sella pilota nel supporto sella
come illustrato in figura. 2. Posizionare la sella pilota nella sua po-
sizione originaria e poi stringere i bul-
loni.
NOTAVerificare che la sella pilota sia fissata cor-
rettamente prima di mettersi in marcia.3. Riportare il poggiaschiena nella sua
posizione originaria.
Sella passe ggero
Per togliere la sella passeggero1. Tirare la leva situata sul lato sinistro del veicolo come illustrato nella figura
per sganciare il poggiaschiena della
sella. Il poggiaschiena slitterà in avan-
ti.
1. Leva per sganciare il poggiaschiena della sella
1
1. Poggiaschiena sella pilota
1. Bullone
11
1. Sporgenza
2. Supporto della sella
1
2
U2CEH0H0.book Page 24 Thursday, August 21, 2014 2:59 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3
2. Togliere i bulloni, e poi estrarre la sellapasseggero. Per installare la sella passeggero
1. Inserire la sporgenza sulla sella pas-
seggero nel supporto sella come illu-
strato in figura.
2. Posizionare la sella passeggero nella sua posizione originaria, e poi installa-
re i bulloni.
3. Riportare il poggiaschiena nella sua
posizione originaria.NOTAVerificare che la sella passeggero sia fissa-
ta correttamente prima di mettersi in mar-
cia.
HAU14734
Regolazione della forcella
AVVERTENZA
HWA10181
Re golare sempre entrambi g li steli della
forcella su gli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco mane ggevole.Questa forcella è equipaggiata con bulloni
di regolazione precarica molla, con pomelli
di regolazione dello smorzamento in esten-
sione e viti di regolazione dello smorza-
mento in compressione.ATTENZIONE
HCA10102
Per evitare di danne ggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precarica
molla e quindi rendere la sospensione più
morbida, girare il bu llone di regolazione su
ciascun stelo forcella in direzione (b).
1. Leva per sganciare il poggiaschiena della sella
1. Bullone
2. Sella passeggero
12
1
1. Sporgenza
2. Supporto della sella
1
2
U2CEH0H0.book Page 25 Thursday, August 21, 2014 2:59 PM
