2015 YAMAHA VMAX Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU46455

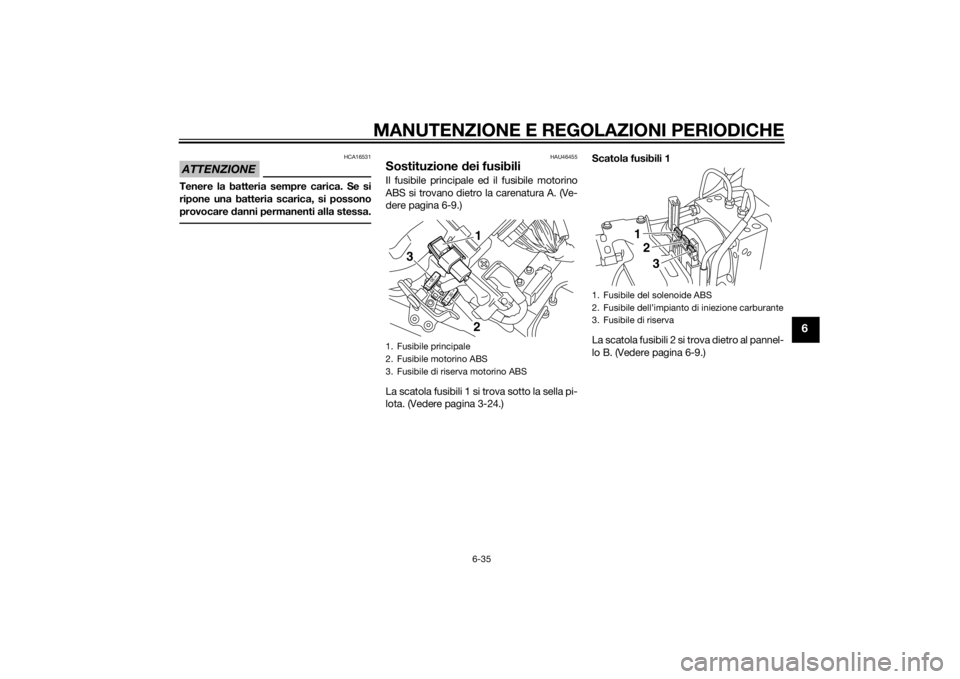

Sostituzione dei fusibiliIl fusibile principale ed il fusibile motorino
ABS si trovano dietro la carenatura A. (Ve-
dere pagina 6-9.)
La scatola fusibili 1 si trova sotto la sella pi-
lota. (Vedere pagina 3-24.) Scatola fusibili 1
La scatola fusibili 2 si trova dietro al pannel-
lo B. (Vedere pagina 6-9.)1. Fusibile principale
2. Fusibile motorino ABS
3. Fusibile di riserva motorino ABS
1
3
2
1. Fusibile del solenoide ABS
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva
123
U2CEH0H0.book Page 35 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
Scatola fusibili 2
Se un fusibile è bruciato, sostituirlo come
segue.1. Girare la chiave su “OFF” e spegnere il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa- re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!
Non utilizzare un fusibile d i ampe-
ra ggio superiore a quello consi glia- to per evitare
di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
1. Fusibile accensione
2. Fusibile centralina ABS
3. Fusibile faro
4. Fusibile di backup (per orologio digitale e si-
stema immobilizzatore)
5. Fusibile della valvola a farfalla elettronica
6. Fusibile motorino ventola radiatore
7. Fusibile di riserva
8. Fusibile sistema di segnalazione
9. Fusibile luce di posizione
10.Fusibile motorino ventola radiatore ausiliario
1 23456
7
8
10
7
9
Fusibili secon
do specifica:
Fusibile principale:
50.0 A
Fusibile dell’accensione: 20.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile dell’impianto di segnalazio-
ne: 7.5 A
Fusibile del faro:
15.0 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile motorino ventola radiatore
ausiliario: 7.5 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile della centralina dell’ABS: 7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elet-
trica: 7.5 A
U2CEH0H0.book Page 36 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
3 . G i r a r e l a c h i a v e s u “ O N ” e d a c c e n d e r eil circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU46463

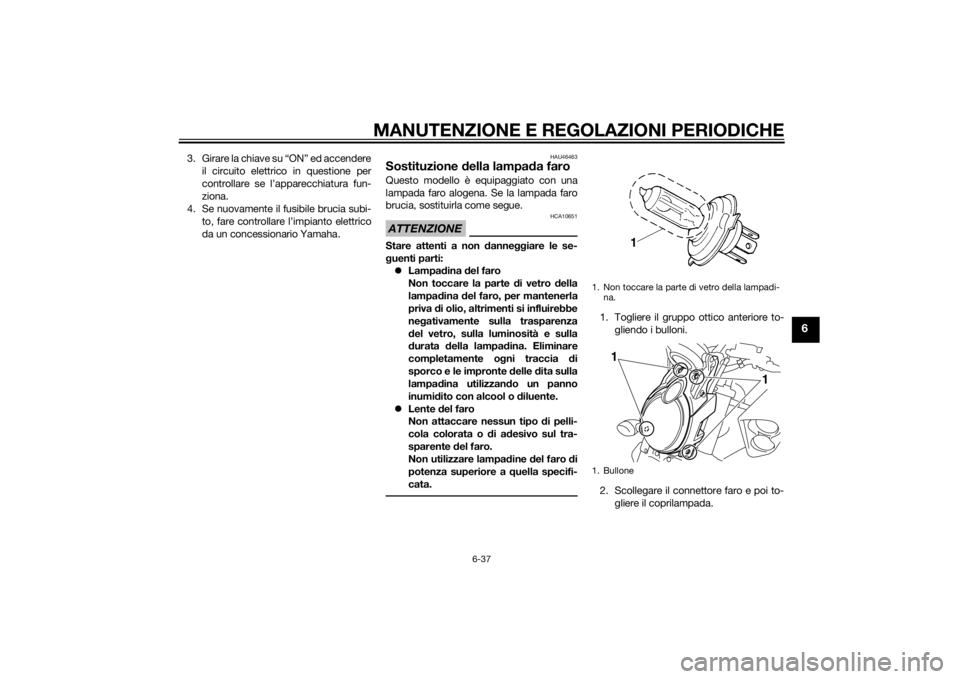

Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danne ggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro d ella
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampa dina. Eliminare
completamente o gni traccia di
sporco e le impronte delle dita sulla
lampa dina utilizzan do un panno
inumid ito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo d i pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro d i
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to- gliendo i bulloni.
2. Scollegare il connettore faro e poi to- gliere il coprilampada.1. Non toccare la parte di vetro della lampadi-na.
1. Bullone
1
1
U2CEH0H0.book Page 37 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
3. Sganciare il portalampada faro e poitogliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e poi collegare il connettore. 6. Installare il gruppo ottico anteriore in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.
HAU46405
Sostituzione della lampa da luce
d i posizione anterioreSe la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve- dere pagina 6-37.)
2. Togliere il cavetto portalampada luce di posizione (insieme alla lampada) gi-
randolo in senso antiorario.
3. Togliere la lampada bruciata estraen- dola dal portalampada con cavetto.

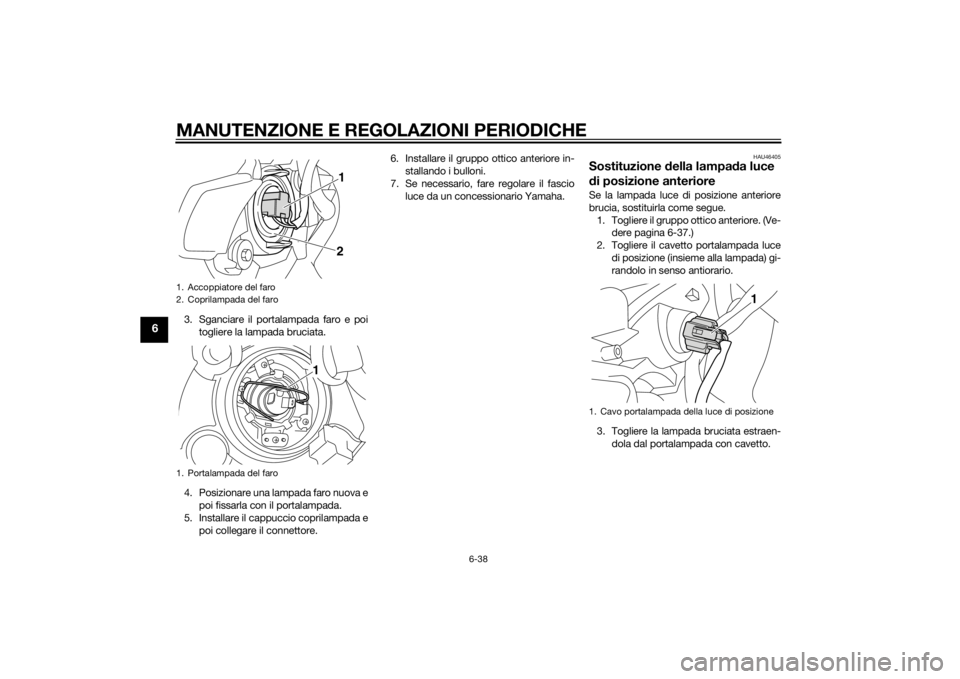

1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
1
2
1
1. Cavo portalampada della luce di posizione
1
U2CEH0H0.book Page 38 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
4. Inserire una lampada nuova nel porta-lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare il gruppo ottico anteriore.
HAU24182
Lampa da biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24205

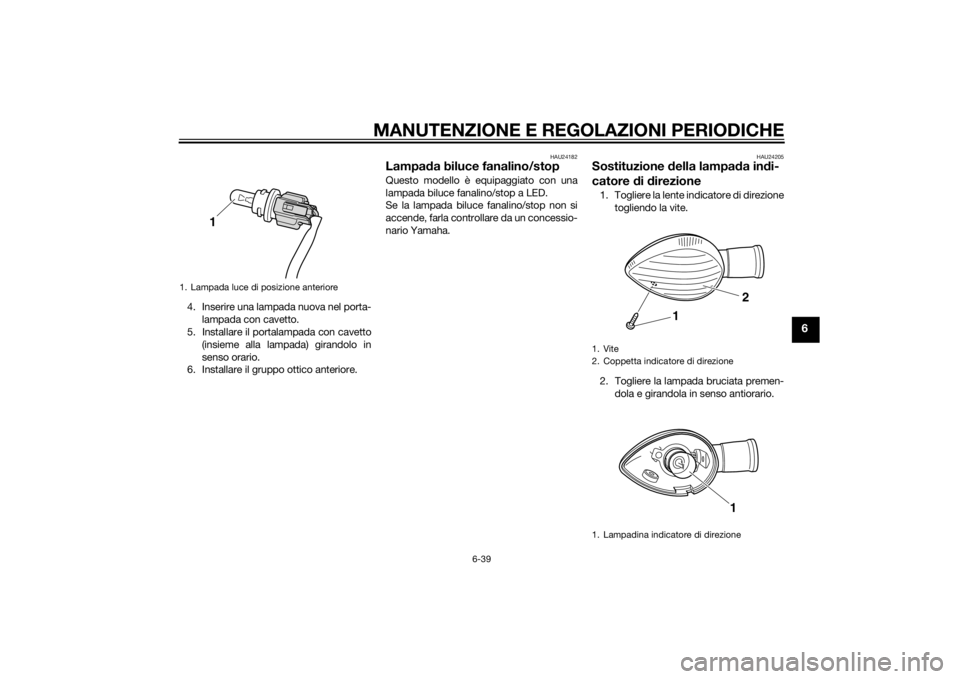

Sostituzione della lampa da in di-
catore d i d irezione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.
1. Lampada luce di posizione anteriore
1
1. Vite
2. Coppetta indicatore di direzione
1. Lampadina indicatore di direzione
1
2
1
U2CEH0H0.book Page 39 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6
3. Inserire una lampada nuova nel porta-lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non strin gere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192] HAU50453

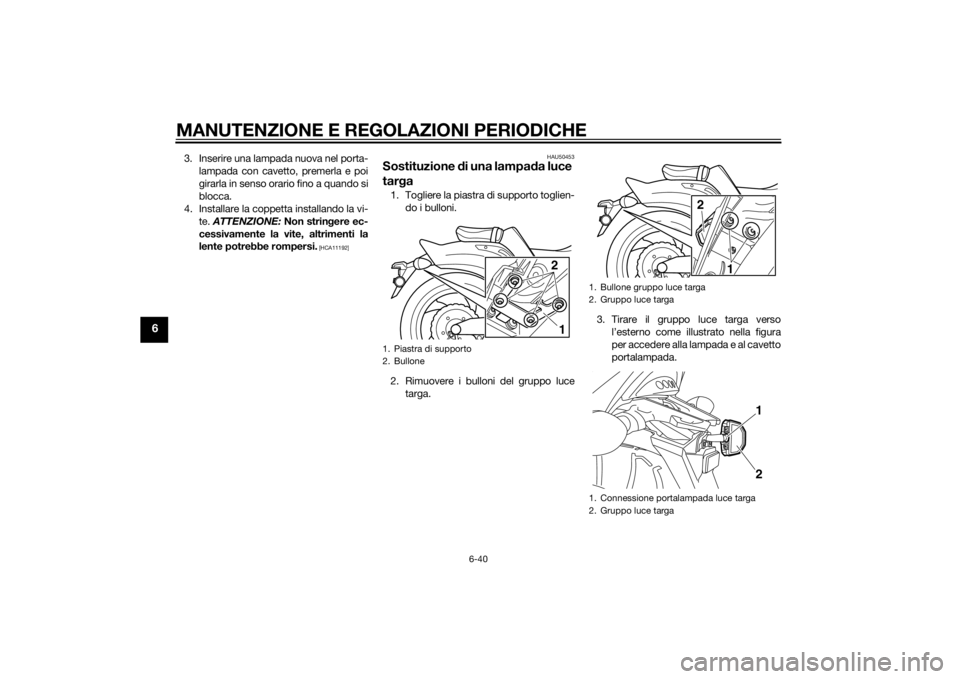

Sostituzione
di una lampa da luce
tar ga1. Togliere la piastra di supporto toglien-
do i bulloni.
2. Rimuovere i bulloni del gruppo luce targa. 3. Tirare il gruppo luce targa verso
l’esterno come illustrato nella figura
per accedere alla lampada e al cavetto
portalampada.1. Piastra di supporto
2. Bullone
12
1. Bullone gruppo luce targa
2. Gruppo luce targa
1. Connessione portalampada luce targa
2. Gruppo luce targa
1
2
12
U2CEH0H0.book Page 40 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-41
6
4. Togliere il cavetto portalampada lucetarga (insieme alla lampada) girandolo
in senso antiorario, e poi estraendolo.
5. Togliere la lampada bruciata estraen- dola.
6. Inserire una lampada nuova nel porta- lampada con cavetto.
7. Installare il portalampada con cavetto (insieme alla lampada) spingendolo
verso l’interno, e poi girarlo in senso
orario fino all’arresto.
8. Posizionare il gruppo luce targa nella
posizione originale, quindi installare i
bulloni.
9. Installare la piastra di supporto instal-
lando i bulloni.
HAU24351
Come supportare il motocicloPoiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re 1. Stabilizzare la parte posteriore del motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.

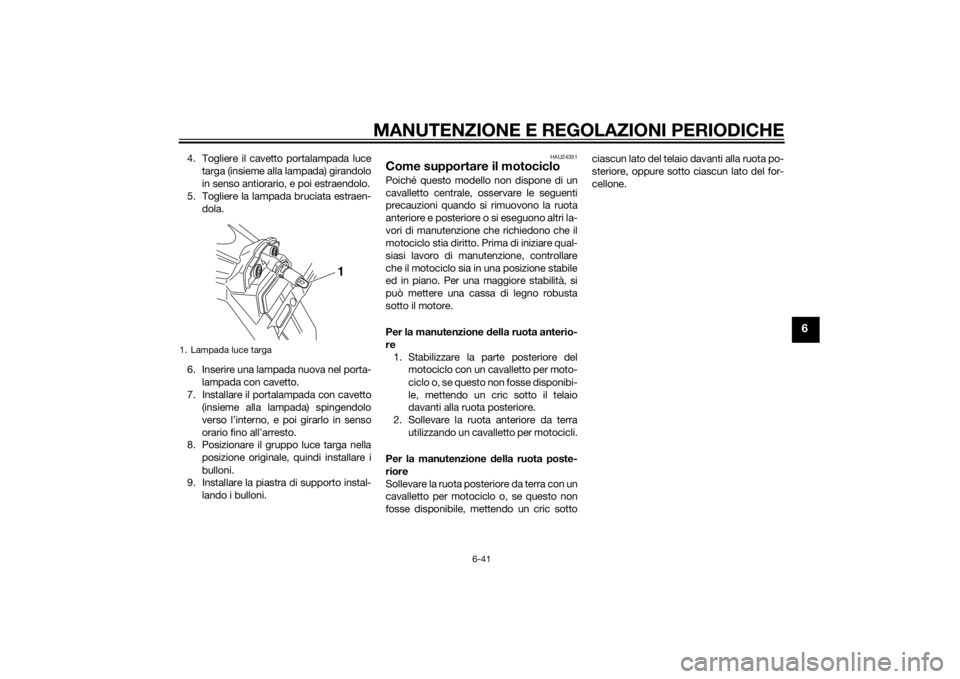

1. Lampada luce targa
1
U2CEH0H0.book Page 41 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-42
6
HAU25872
Ricerca ed eliminazione guastiSebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida ra-
pida e facile per controllare questi impianti
vitali. Tuttavia, se il motociclo dovesse ri-
chiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui
tecnici esperti sono in possesso degli at-
trezzi, dell’esperienza e delle nozioni ne-
cessari per l’esecuzione di una corretta
manutenzione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15142
Quan do si controlla l’impianto del carbu-
rante, non fumare, e d accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di scal
daacq ua o fornaci. La benzina o i va-
pori di benzina possono accen dersi o
esplod ere, provocan do gravi infortuni o
d anni materiali.U2CEH0H0.book Page 42 Thursday, August 21, 2014 2:59 PM
