2015 YAMAHA VMAX Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-43
6
HAU63200

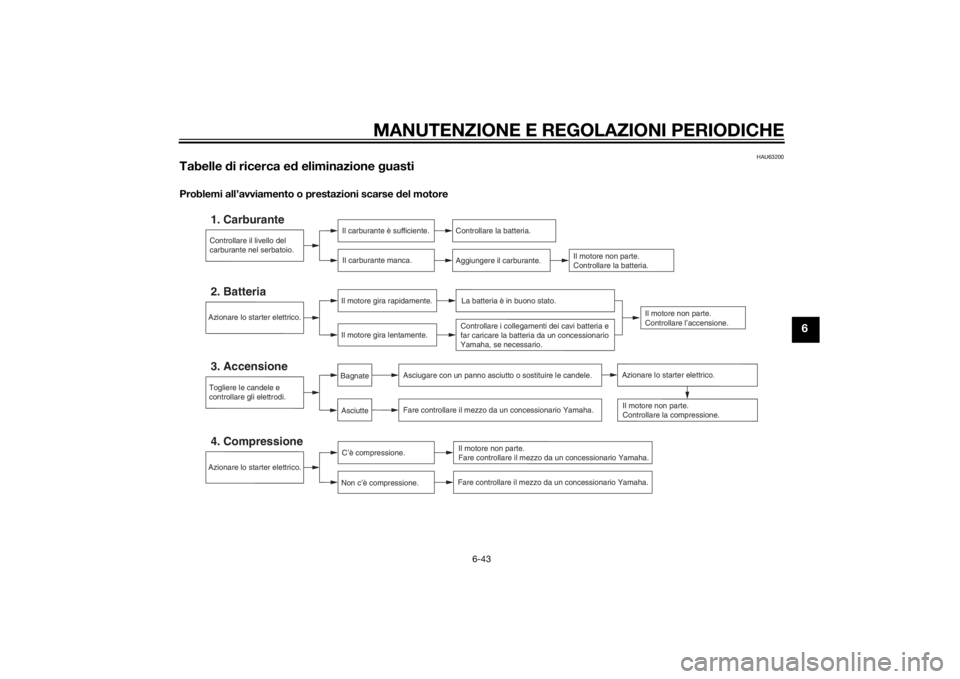

Tabelle di ricerca e d eliminazione guastiProblemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la batteria.
Aggiungere il carburante.
Il motore non parte.
Controllare la batteria.
Il motore non parte.
Controllare l’accensione.
Azionare lo starter elettrico.4. Compressione
C’è compressione.
Non c’è compressione.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Fare controllare il mezzo da un concessionario Yamaha.Asciugare con un panno asciutto o sostituire le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte.
Controllare la compressione.
Il motore non parte.
Fare controllare il mezzo da un concessionario Yamaha.
AsciutteBagnate
Azionare lo starter elettrico.
Azionare lo starter elettrico.2. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
U2CEH0H0.book Page 43 Thursday, August 21, 2014 2:59 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-44
6
Surriscaldamento del motore
AVVERTENZA
HWAT1041
 Non to gliere il tappo rad iatore quand o il motore e il ra diatore sono cal di. Li qui do bollente e vapore possono fuoriuscire sotto
pressione e provocare lesioni gravi. Ricor darsi di aspettare fino a q uando il motore si è raffre ddato.
 Mettere un panno spesso, come un asciu gamano, sul tappo ra diatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione resi dua di fuoriuscire. Quan do cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi to glierlo.NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca
al più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U2CEH0H0.book Page 44 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37834
Verniciatura opaca, prestare at-
tenzioneATTENZIONE
HCA15193
Alcuni modelli sono e quipa ggiati con
parti a verniciatura opaca. Prima d ella
pulizia del veicolo, si raccoman da di
consultare un concessionario Yamaha
per consi gli sui pro dotti da usare. L’uti-
lizzo di spazzole, pro dotti chimici forti o
d eter genti a ggressivi per la pulizia d i
q ueste parti può graffiare o danne ggiar-
ne la superficie. Si raccoman da inoltre d i
non applicare cera su nessuna parte con
verniciatura opaca.
HAU46411
PuliziaBenché la struttura aperta di un motociclo
riveli tutti gli aspetti attraenti della sua tec-
nologia, essa la rende anche più vulnerabi-
le. Ruggine e corrosione possono
svilupparsi malgrado l’impiego di compo-
nenti di alta qualità. Un tubo di scarico ar-
rugginito potrebbe non dare nell’occhio su
una macchina, ma co mprometterebbe irri-
mediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le presta-
zioni.
Prima della pulizia
1. Coprire le uscite gas di scarico con un sacchetto di plastica dopo che il mo-
tore si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper- chi, i connettori e gli elementi di con-
nessione elettrici, cappucci candele
compresi, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con
uno sgrassante ed una spazzola, ma
non applicare mai questi prodotti sui
paraolio, sulle guarnizioni e sui perni delle ruote. Sciacquare sempre lo
sporco ed il prodotto sgrassante con
acqua.
Pulizia
ATTENZIONE
HCA10773
 Evitare di usare deter genti per ruo-
te fortemente aci di, specialmente
sulle ruote a ra ggi. Se si utilizzano
prod otti del genere sullo sporco
particolarmente ostinato, non la-
sciare il d etergente sulla superficie
interessata più a lun go di q uanto in-
d icato sulle istruzioni per l’uso.
Inoltre sciac quare a fond o la super-
ficie con acq ua, asciugarla imme-
d iatamente e poi applicare uno
spray protettivo anticorrosione.
 Meto di di lava ggio errati possono
d anne ggiare le parti in plastica
( q uali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spu gna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fon do le parti in plastica con
ac qua, è possibile utilizzare un de-
ter gente neutro diluito in ac qua. Ac-
certarsi di sciac quare con
U2CEH0H0.book Page 1 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
abbondante acq ua ogni resid uo di
d eter gente poiché è d annoso per le
parti in plastica.
 Non utilizzare prod otti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spu gne che
siano stati in contatto con pro dotti
d i pulizia forti o abrasivi, solvente o
d iluente, carburante (benzina), pro-
d otti per rimuovere o inibire la ru g-
g ine, li qui do freni, anti gelo o
elettrolito.
 Non utilizzare macchine di lava ggio
con getti d’ac qua a d alta pressione
o di vapore, perché possono provo-
care infiltrazioni d ’acqua e d eterio-
ramenti nelle se guenti zone: tenute
( d ei cuscinetti ruota e d el forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
 Per i motocicli muniti di parabrezza:
Non usare deter genti forti o spu gne
d ure che provocherebbero opacità
o graffi. Alcuni pro dotti

d eter genti
per la plastica possono lasciare
g raffi sul parabrezza. Provare il pro-
d otto su una piccola parte nascosta
d el parabrezza per accertarsi che
non lasci se gni. Se il parabrezza è g
raffiato, usare un preparato luci-
d ante di q ualità per plastica dopo il
lava ggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e
pulita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di
difficile accesso. Lo sporco difficile da trat-
tare e gli insetti si eliminano più facilmente
coprendo la superficie interessata con un
panno bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta
che si è utilizzato il mezzo nella pioggia, vi-
cino al mare e su strade su cui è stato spar-
so del sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda
e con un detergente neutro, dopo che
il motore si è raffreddato.
ATTENZIONE: Non usare ac qua
cal da, in q uanto aumenta l’azione
corrosiva d el sale.
[HCA10792]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo
di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate (tranne che
sulle marmitte di titanio).
Pulizia delle marmitte di titanioQuesto modello è equipaggiato con mar-
mitte di titanio che richiedono le seguenti
procedure speciali di pulizia.  Per pulire le marmitte di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente le marmitte con un
detergente neutro, si possono usare
prodotti alcalini ed una spazzola mor-
bida.
 Non usare mai preparati o altri tratta-
menti speciali per pulire le marmitte di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna delle
marmitte.
U2CEH0H0.book Page 2 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Persino minime quantità di olio, come
per esempio da stracci unti o ditate,
lasciano macchie sulle marmitte di ti-
tanio, che si possono pulire con un
detergente neutro.
 Ricordare che lo scolorimento prodot-
to dal calore sulla parte del tubo di
scarico che porta alle marmitte di tita-
nio è normale e non è eliminabile.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox.
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
5. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc. 7. Applicare della cera su tutte le super-
fici verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
 Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
 Se necessario, pulire i d ischi freni e
i le guarnizioni dei freni con un de-
ter gente per dischi freni o con ace-
tone e lavare i pneumatici con
acq ua cal da ed un d etergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.ATTENZIONE
HCA10801
 Applicare con parsimonia olio spray
e cera e accertarsi d i togliere con
un panno il pro dotto in eccesso.
 Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici. 
Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.
NOTA Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
 Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
U2CEH0H0.book Page 3 Thursday, August 21, 2014 2:59 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HAU26244
RimessaggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811
 Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d ’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati prod otti chimici forti.A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo. 2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi ri portate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle can-
dele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danneggiamenti o
infortuni provocati dalle scintil-
le, accertarsi di aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire le uscite gas di scarico con sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-32.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2CEH0H0.book Page 4 Thursday, August 21, 2014 2:59 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2395 mm (94.3 in)
Larghezza totale:
820 mm (32.3 in)
Altezza totale: 1190 mm (46.9 in)
Altezza alla sella: 775 mm (30.5 in)
Passo:
1700 mm (66.9 in)
Distanza da terra: 140 mm (5.51 in)
Raggio minimo di sterzata: 3500 mm (137.8 in)Peso:Peso in ordine di marcia:310 kg (683 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
4 cilindri, a V
Cilindrata: 1679 cm3
Alesaggio × corsa:
90.0 × 66.0 mm (3.54 × 2.60 in)
Rapporto di compressione:
11.3 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:4.30 L (4.55 US qt, 3.78 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.70 L (4.97 US qt, 4.14 Imp.qt)Olio del car dano:Tipo:
Olio ingranaggi della trasmissione ad
albero SAE 80W-90 API GL-5 originali
Yamaha
Quantità:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Radiatore (tutto il circuito compreso): 3.75 L (3.96 US qt, 3.30 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantità di riserva carburante: 3.9 L (1.03 US gal, 0.86 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:2S31 00Can dela/-e:Produttore/modello:
NGK/CR9EIA
Produttore/modello: DENSO/IU27D
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.509 (86/57)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2CEH0H0.book Page 1 Thursday, August 21, 2014 2:59 PM

CARATTERISTICHE TECNICHE
8-2
8
Trasmissione finale:Ad albero
Rapporto di riduzione secondaria: 3.082 (22/23 x 29/09)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione: 1ª: 2.375 (38/16)
2ª: 1.810 (38/21)
3ª:
1.400 (35/25)
4ª: 1.115 (29/26)
5ª: 0.935 (29/31)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza: 31.00 grado
Avancorsa:
148 mm (5.8 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70R18M/C 59V
Produttore/modello: BRIDGESTONE/BT028F G
Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
200/50R18M/C 76V
Produttore/modello: BRIDGESTONE/BT028R GCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Condizione di carico: 90–190 kg (198–419 lb)
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Marcia ad alta velocità: Anteriore:
290 kPa (2.90 kgf/cm2, 42 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega Dimensioni cerchio:
18M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio: 18M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando: Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:A disco singolo
Comando: Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota: 120 mm (4.7 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
U2CEH0H0.book Page 2 Thursday, August 21, 2014 2:59 PM
