2015 YAMAHA NMAX 125 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-17
3
 Uma vez que o compartimento de
armazenagem acumula calor quan-
d o exposto ao sol e/ou ao calor do
motor, não guar de nad a susceptí-
vel ao calor, consumíveis ou artigos
inflamáveis no interior.
 Para evitar que a humi dad e se es-
palhe no compartimento de arma-
zenagem, coloque os itens
molha dos em sacos de plástico an-
tes de os colocar no compartimen-
to.
 Uma vez que o compartimento de
armazenagem pod e ficar molhado
quan do estiver a lavar o veículo,
guar de os itens que se encontram
no compartimento d e armazena-
gem em sacos de plástico.
 Não guar de nad a valioso ou que-
brável no compartimento de arma-
zenagem.NOTANão abandone o veículo com o assento
aberto.
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e distrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
U2DSP0P0.book Page 17 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-18
3
PAUT1096
Sistema de corte do circuito de
igniçãoVerifique o funcionamento do interruptor
do descanso lateral de acordo com o pro-
cedimento que se segue.U2DSP0P0.book Page 18 Monday, March 30, 2015 5:04 PM

Funções dos controlos e instrumentos
3-19
3
●

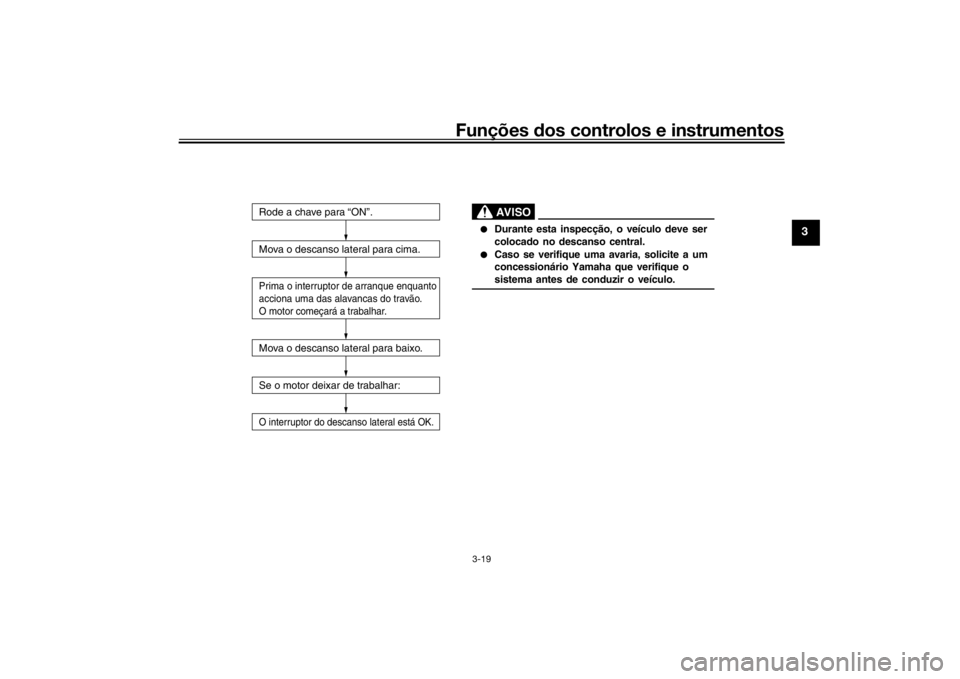

Durante esta inspecção, o veículo deve ser
colocado no descanso central.
●
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o
sistema antes de conduzir o veículo.AVISO
Rode a chave para “ON”.
Mova o descanso lateral para cima.Prima o interruptor de arranque enquanto
acciona uma das alavancas do travão.
O motor começará a trabalhar.Mova o descanso lateral para baixo.
Se o motor deixar de trabalhar:O interruptor do descanso lateral está OK.
U2DSP0P0.book Page 19 Monday, March 30, 2015 5:04 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU15599
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra s empre
os procedimentos e intervalos de inspecção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecciona do ou manti do em con dições, há mais possibili dad es de ocorrer um aci dente ou d anos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de descarga do de-
pósito de combustível e verifique a ligação do tubo. 3-13, 3-14
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-11
Óleo d a transmissão final • Verifique se o veículo apresenta fugas de óleo. 6-13
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-14
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-23, 6-24, 6-24
U2DSP0P0.book Page 1 Monday, March 30, 2015 5:04 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-23, 6-24, 6-24
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-20, 6-27
Cabos d e controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-26
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-21, 6-23
Alavancas do travão • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-27
Descanso central, descanso
lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pivôs.
6-28
Fixa dores do chassis • Certifique-se de que todas as porcas,
cavilhas e parafusos estão devidamente
alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do descanso late-
ral • Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema não estiver a funcionar correctamente, solicite a um concessioná-
rio Yamaha que verifique o veículo. 3-17
ITEM VERIFICAÇÕES PÁGINA
U2DSP0P0.book Page 2 Monday, March 30, 2015 5:04 PM

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU66720
Colocação do motor em funcio-
namentoPRECAUÇÃO
PCA10251
Consulte a página 5-3 para obter instru-
ções relativas à ro dagem do motor an-
tes de utilizar o veículo pela primeira
vez.Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
Consulte a página 3-18 para obter mais in-
formações. 1. Rode a chave para “ON”.
As seguintes luzes de advertência de-
verão acender-se durante alguns se-
gundos e depois apagar-se. Luz de advertência de problema
no motor
 Luz de advertência da tempera-
tura do refrigerantePRECAUÇÃO
PCA15485
Se não se acen der nenhuma luz d e ad-
vertência inicialmente, quan do a chave é
ro dad a para “ON”, ou se uma luz d e ad-
vertência permanecer acesa, consulte a página 3-2 para obter informações so-
bre a verificação
do circuito d a luz de
a d vertência correspon dente.
A luz de advertência do ABS deve
acender-se quando o interruptor prin-
cipal é rodado para “ON” e desligar-
se depois de ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
PRECAUÇÃO
PCA17682
Se a luz d e advertência do ABS não se
acen der e d epois se apagar conforme
explica do acima, consulte a página 3-2
para obter informações sobre a verifica-
ção do circuito d a luz de advertência.2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
U2DSP0P0.book Page 1 Monday, March 30, 2015 5:04 PM

Utilização e questões importantes relativas à condução
5-2
5
PRECAUÇÃO
PCA11043
Para uma maior duração do motor, nun-
ca acelere profun damente com o motor
frio!
PAU45093
Arranque1. Enquanto comprime a alavanca do travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe- lhos retrovisores.
3. Ligue os sinais de mudança de direc- ção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue os sinais de mudança de di-
recção.
PAU16782
Aceleração e desaceleraçãoA velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
1. Barra de manobra
1
(b)
(a)
ZAUM0199
U2DSP0P0.book Page 2 Monday, March 30, 2015 5:04 PM

Utilização e questões importantes relativas à condução
5-3
5
PAU16794
Travagem
AVISO
PWA10301
 Evite travar d e forma brusca ou re-
pentina (especialmente ao inclinar-
se para um la do), caso contrário a
scooter pod e derrapar ou revirar.
 As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estra da e as tampas de
saneamento tornam-se extrema-
mente escorrega dias quan do estão
molha das. Por isso, abran de ao
aproximar-se dessas áreas e passe
com cui dad o.
 Mantenha sempre em mente que a
travagem numa estra da molha da é
muito mais d ifícil.
 Ao descer uma encosta, con duza
d evagar pois a travagem numa en-
costa pod e ser muito d ifícil.1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.
PAU16821
Sugestões para a re dução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
 Evite velocidades do motor elevadas
durante a aceleração.
 Evite velocidades elevadas sem carga
no motor.
 Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o
período entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam
as folgas de funcionamento adequadas.
Durante este período, deve-se evitar o fun-
cionamento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAUM2012
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 1/3 de aceleração. PRECAUÇÃO: Após
ter percorri do 1000 km (600 mi), não se
esqueça de substituir o óleo do motor e
o óleo d a transmissão final.
[PCA11662]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 1/2 de aceleração.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
U2DSP0P0.book Page 3 Monday, March 30, 2015 5:04 PM
