Page 57 of 94
![YAMAHA NMAX 125 2015 Betriebsanleitungen (in German) Regelmäßi ge Wartun g und Einstellun g
6-16
6
5. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.
[GWA10382]
YAMAHA NMAX 125 2015 Betriebsanleitungen (in German) Regelmäßi ge Wartun g und Einstellun g
6-16
6
5. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.
[GWA10382]](/manual-img/51/51059/w960_51059-56.png)
Regelmäßi ge Wartun g und Einstellun g
6-16
6
5. Den Kühlerverschlussdeckel abneh-
men. WARNUNG! Niemals versu-
chen, den Kühler-Verschluss deckel
b ei heißem Motor a bzunehmen.
[GWA10382]
6. Die Ablassschraube mit ihrem O-Ring herausdrehen und die Kühlflüssigkeit
ablassen. 7. Die Ablassschraube mit ihrer Dichtung
herausdrehen und die Kühlflüssigkeit
ablassen.
8. Den Kühlflüssigkeits-Ausgleichsbe- hälter abschrauben. 9. Den Ausgleichsbehälterdeckel abneh-
men und dann den Kühlflüssigkeits-
Ausgleichsbehälter auf den Kopf stel-
len, um ihn zu entleeren.
10. Nach dem Ablassen der Kühlflüssig- keit das Kühlsystem gründlich mit
sauberem Leitungswasser spülen.
11. Den Kühlflüssigkeits-Ausgleichsbe- hälter festschrauben.
12. Die Kühlflüssigkeits-Ablassschraube
mit einer neuen Dichtung einschrau-
ben und anschließend vorschriftsmä-

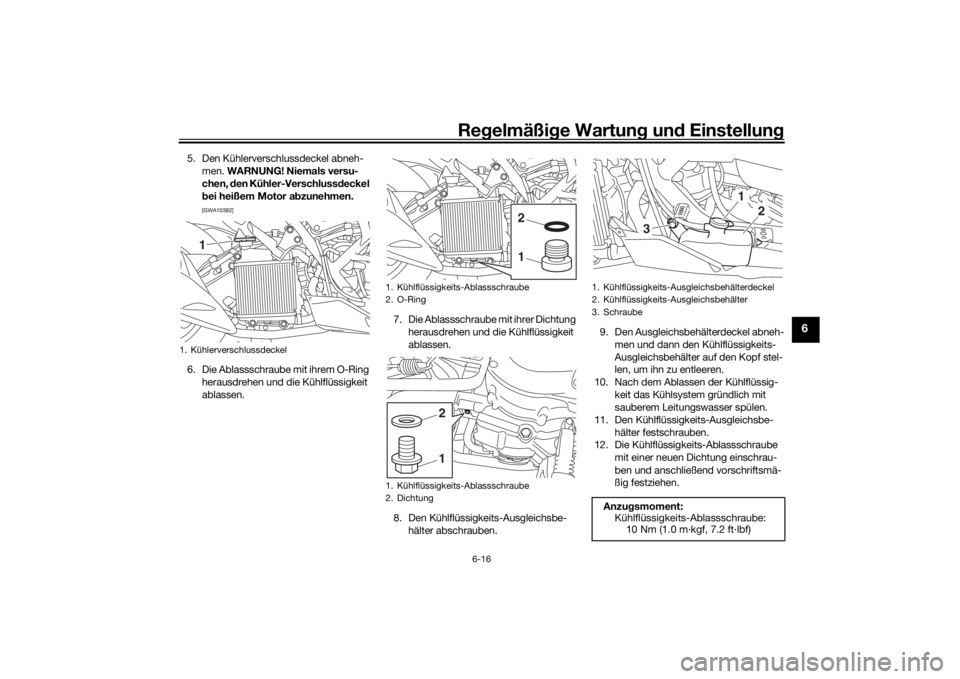

ßig festziehen.1. Kühlerverschlussdeckel
1
1. Kühlflüssigkeits-Ablassschraube
2. O-Ring
1. Kühlflüssigkeits-Ablassschraube
2. Dichtung
12
12
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
2. Kühlflüssigkeits-Ausgleichsbehälter
3. Schraube
Anzu gsmoment:
Kühlflüssigkeits-Ablassschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
2
3
U2DSG0G0.book Page 16 Monday, March 30, 2015 4:30 PM
Page 58 of 94

Regelmäßi ge Wartun g un d Einstellun g
6-17
6
13. Die Flüssigkeits-Ablassschraube und
ihren neuen O-Ring einsetzen.
14. Die empfohlene Kühlflüssigkeit bis zur Maximalstand-Markierung in den
Ausgleichsbehälter gießen und dann
den Deckel anbringen.
15. Die empfohlene Kühlflüssigkeit in den Kühler füllen, bis er voll ist.
16. Den Kühlerverschlussdeckel aufset- zen, den Motor anlassen, einige Minu-
ten lang warmlaufen lassen und an-
schließend abstellen.
17. Den Kühlerverschlussdeckel abneh- men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum oberen Rand des Kühlers nachfüllen
und dann den Kühlerverschlussdeckel
wieder aufsetzen.
18. Den Motor anlassen und das Fahr- zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das Kühl-
system von einer Yamaha-
Fachwerkstatt überprüfen lassen.
19. Die Schrauben einsetzen und anzie- hen, um die Kühler-Abdeckung einzu-
bauen.
20. Die Abdeckungen montieren.
GAU67171
Filtereinsätze von Luftfilter un d
Riementrie bgehäuse-LuftfilterDer Luftfiltereinsatz sollte ersetzt und der
Riementriebgehäuse-Filtereinsatz sollte
gereinigt werden gemäß den empfohlenen
Intervallen in der Wartungs- und
Schmiertabelle. Bei übermäßig staubigem
oder feuchtem Einsatz sind die Filter häufi-
ger zu warten. Der Luftfiltergehäuse-Ab-
lassschlauch und der Keilriementriebge-
häuse-Luftfilter-Ablassschlauch müssen
regelmäßig überprüft und falls nötig, gerei-
nigt werden.
Luftfiltereinsatz ersetzen
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
Mischun
gsverhältnis Frostschutz-
mittel/Wasser: 1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummoto-
ren
Füllmeng e:
Kühler (einschließlich aller Kanäle):
0.46 L (0.49 US qt, 0.40 Imp.qt)
Kühlflüssigkeits-Ausgleichsbehäl-
ter (bis zur Maximalstand-Markie-
rung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2DSG0G0.book Page 17 Monday, March 30, 2015 4:30 PM
Page 59 of 94

Regelmäßi ge Wartun g und Einstellun g
6-18
6
3. Den Luftfiltereinsatz herausziehen.
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: S icherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
ter gehäuse ein gesetzt ist. Der Mo-
tor sollte niemals ohne ein geb auten Luftfiltereinsatz b
etrieben wer den,
d a sonst d er (die) Kol ben un d/od er
Zylin der stärkerem Verschleiß un-
terlie gen.
[GCA10482]
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
Luftfilter gehäuse-A blassschlauch reini-
g en
1. Den Schlauch auf der Rückseite des Luftfiltergehäuses auf angesammel-
ten Schmutz oder Wasser kontrollie-
ren.
2. Bei Ansammlung von Wasser oder Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen. Den Filtereinsatz d
es Riementriebge-
häuse-Luftfilters reini gen
1. Das Fahrzeug auf den Hauptständer stellen.
2. Die Schrauben entfernen und dann
die Abdeckung des Keilriementrieb-
gehäuse-Luftfiltereinsatzes nach au-
ßen und vom Keilriementriebgehäuse
weg ziehen.
3. Den Riementriebgehäuse-Filterein- satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebene Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gun gsmittel ver-
wen den. Um Bran d- un d Explosi-
ons gefahr zu vermei den, kein

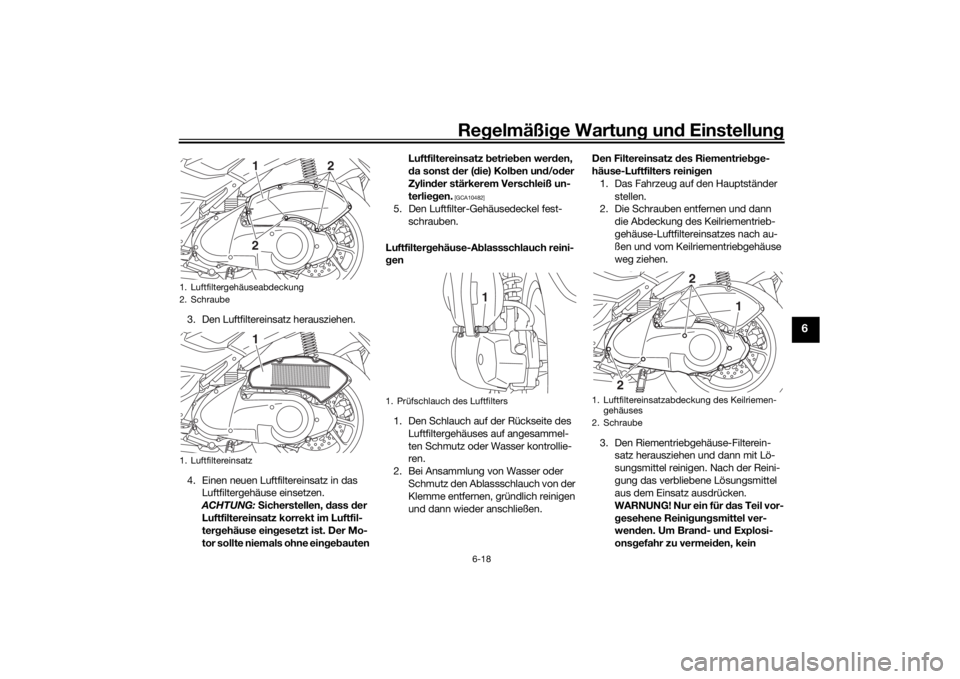

1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2
2
11
1. Prüfschlauch des Luftfilters
1
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2
2
1
U2DSG0G0.book Page 18 Monday, March 30, 2015 4:30 PM
Page 60 of 94
![YAMAHA NMAX 125 2015 Betriebsanleitungen (in German) Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Benzin oder Lösungsmittel mit
nie dri gem Flammpunkt verwen den.
[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Filtereinsatzes zu
vermei YAMAHA NMAX 125 2015 Betriebsanleitungen (in German) Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Benzin oder Lösungsmittel mit
nie dri gem Flammpunkt verwen den.
[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Filtereinsatzes zu
vermei](/manual-img/51/51059/w960_51059-59.png)
Regelmäßi ge Wartun g un d Einstellun g
6-19
6
Benzin oder Lösungsmittel mit
nie dri gem Flammpunkt verwen den.
[GWA10432]
ACHTUNG: Um eine Be-
schä dig ung d es Filtereinsatzes zu
vermei den, gehen Sie vorsichti g
un d sor gsam mit ihm um un d ver-
d rehen Sie ihn nicht.
[GCA10522]
4. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.HINWEISDer Luftfiltereinsatz soll lediglich feucht,
nicht triefend nass sein.5. Den Filtereinsatz in das Riementrieb-gehäuse einsetzen.
6. Die Abdeckung des Luftfiltereinsatzes
festschrauben. Keilriemen
gehäuse-A blassschlauch rei-
ni gen
1. Den Schlauch auf der Rückseite des Keilriementriebgehäuses auf ange-
sammelten Schmutz oder Wasser
kontrollieren.
2. Bei Ansammlung von Wasser oder Schmutz den Ablassschlauch von der
Klemme entfernen, gründlich reinigen
und dann wieder anschließen.

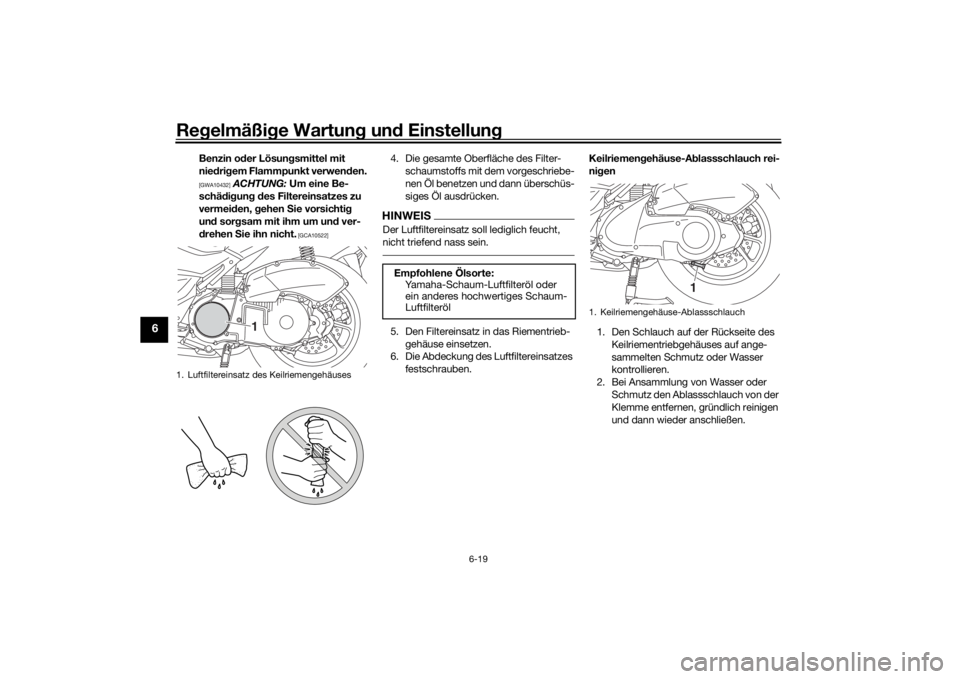

1. Luftfiltereinsatz des Keilriemengehäuses
1
Empfohlene Ölsorte:Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Keilriemengehäuse-Ablassschlauch
1
U2DSG0G0.book Page 19 Monday, March 30, 2015 4:30 PM
Page 61 of 94

Regelmäßi ge Wartun g und Einstellun g
6-20
6
GAU21385
Spiel des Gas dreh griffs prüfenDas Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
VentilspielMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAUN0701
ReifenDer Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluft druck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
und hinsichtlich des Gesamt ge-
wichts von Fahrer, Beifahrer, Ge-

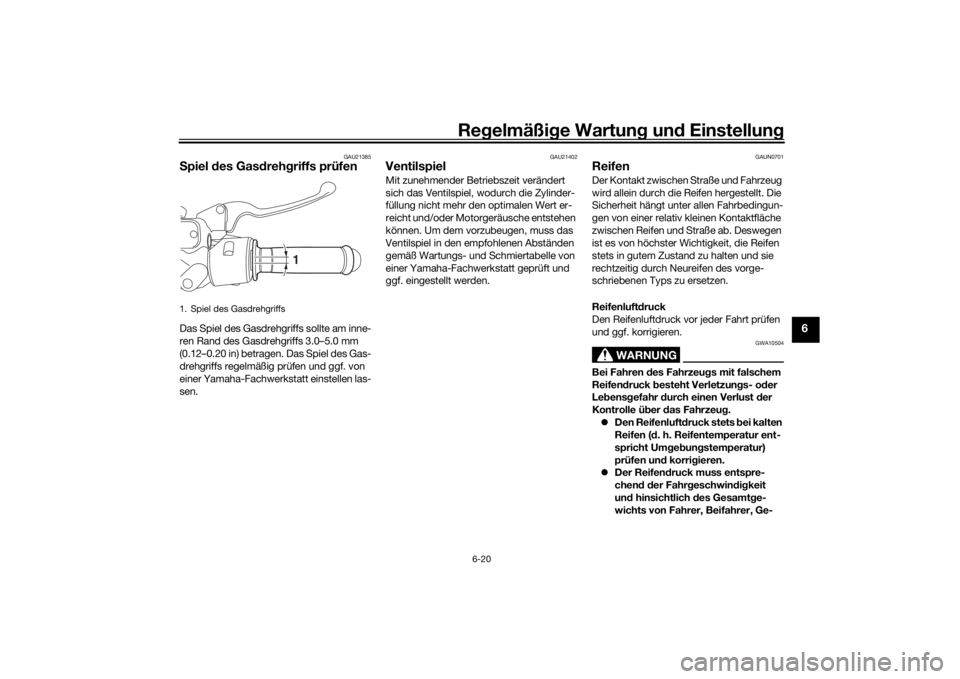

1. Spiel des Gasdrehgriffs
1
U2DSG0G0.book Page 20 Monday, March 30, 2015 4:30 PM
Page 62 of 94

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
päck und Zu behör, das für d ieses
Mo dell genehmi gt wur de, an ge-
passt wer den.WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, b eein-
trächti gen ü bermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie den Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
Nach dem Reifenwechsel zunächst
mi
t mäßi ger Geschwin dig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Gummi-Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
Reifenluft
druck ( gemessen bei kal-
ten Reifen): Vorn (1 Person):
150 kPa (1.50 kgf/cm2, 22 psi)
Hinten (1 Person): 250 kPa (2.50 kgf/cm2, 36 psi)
Vor n (2 Per s on en) : 150 kPa (1.50 kgf/cm2, 22 psi)
Hinten (2 Personen):
250 kPa (2.50 kgf/cm2, 36 psi)
Maximale Zula dung *:
168 kg (370 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör

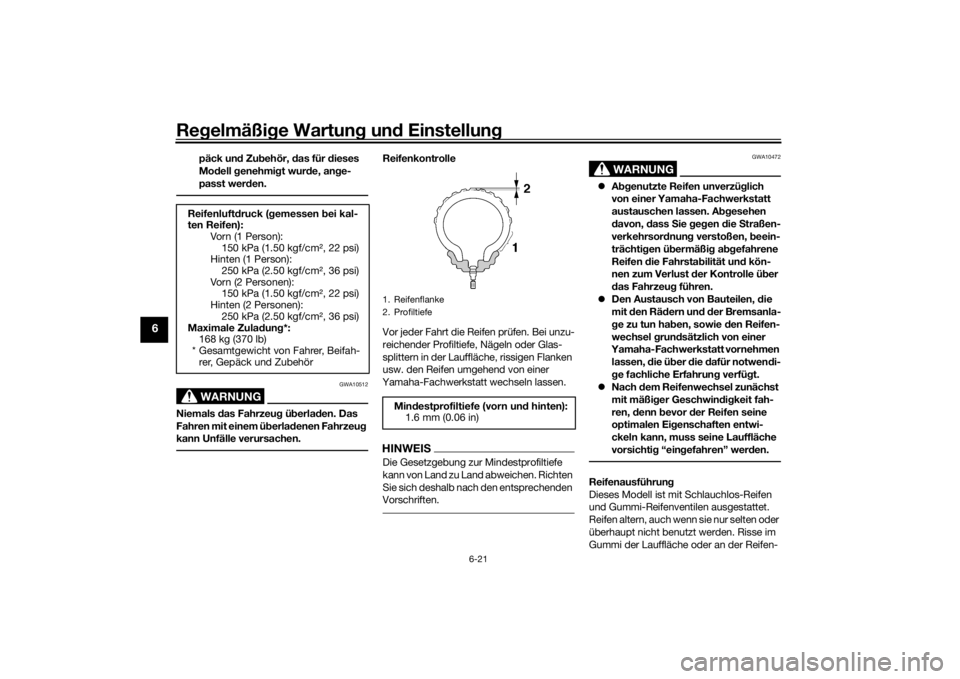

1. Reifenflanke
2. ProfiltiefeMin destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
U2DSG0G0.book Page 21 Monday, March 30, 2015 4:30 PM
Page 63 of 94

Regelmäßi ge Wartun g und Einstellun g
6-22
6
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vorder- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
GAU21963
Gussrä derOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
GAU50861

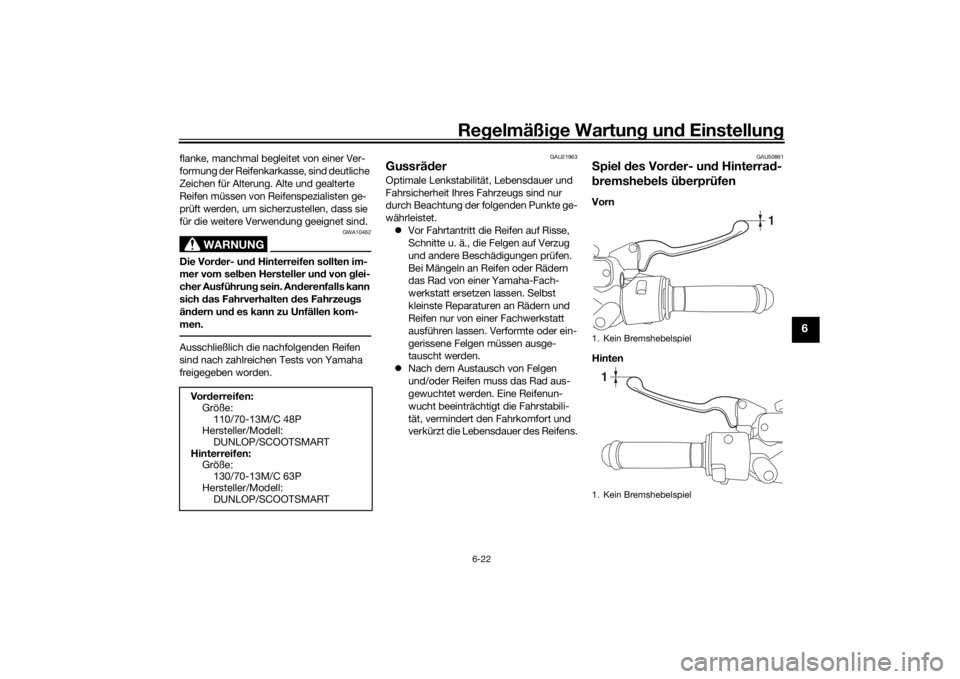

Spiel des Vor der- un d Hinterra d-
b remshe bels ü berprüfenVorn
Hinten
Vor derreifen:
Größe:
110/70-13M/C 48P
Hersteller/Modell: DUNLOP/SCOOTSMART
Hinterreifen: Größe:130/70-13M/C 63P
Hersteller/Modell: DUNLOP/SCOOTSMART1. Kein Bremshebelspiel
1. Kein Bremshebelspiel
1
1
U2DSG0G0.book Page 22 Monday, March 30, 2015 4:30 PM
Page 64 of 94

Regelmäßi ge Wartun g un d Einstellun g
6-23
6
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremsheb els kann
b ed euten, dass sich Luft im hy drauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen S ie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, b evor Sie mit d em Fahr-
zeu g fahren. Luft in der Bremsanla ge
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.
GAU22393

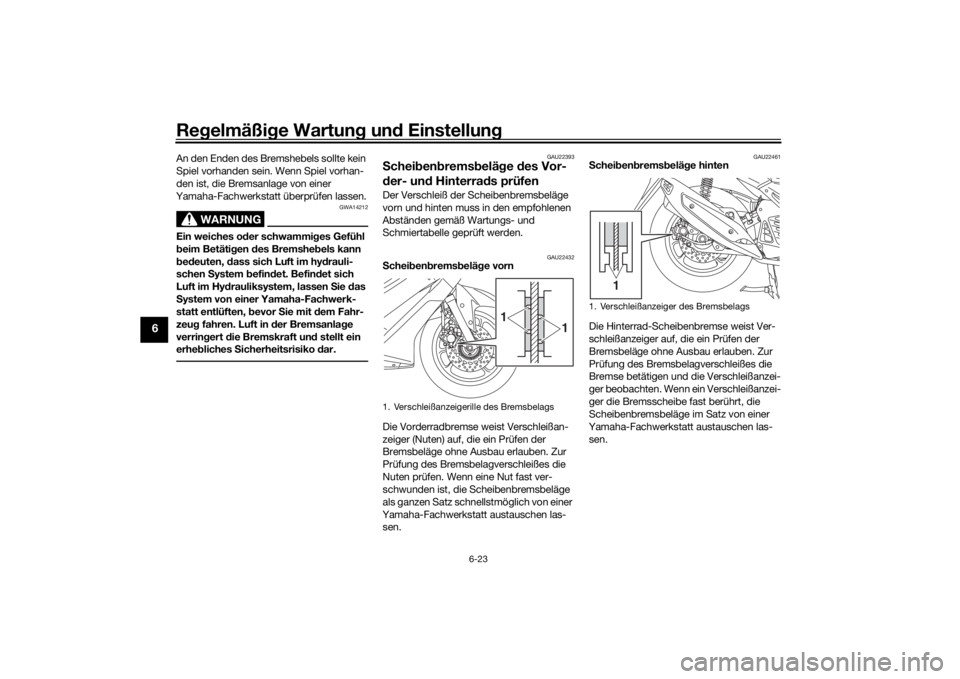

S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfenDer Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU22432
S chei ben brems beläg e vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las- sen.
GAU22461
S chei ben brems belä ge hinten
Die Hinterrad-Scheibenbremse weist Ver-
schleißanzeiger auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Bremse betätigen und die Verschleißanzei-
ger beobachten. Wenn ein Verschleißanzei-
ger die Bremsscheibe fast berührt, die
Scheibenbremsbeläge im Satz von einer
Yamaha-Fachwerkstatt austauschen las- sen.
1. Verschleißanzeigerille des Bremsbelags
1 1
1. Verschleißanzeiger des Bremsbelags
1
U2DSG0G0.book Page 23 Monday, March 30, 2015 4:30 PM
