2015 YAMAHA MT-125 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
säure oder aus der Batterie austre-
tenden Gasen ausgesetzt ist, kann
der Rahmen strukturellen und ex-
ternen Beschädigungen ausgesetzt
sein.
[GCA10602]GAUM3460
Sicherungen wechselnDie Sicherungskästen mit den Sicherungen
für die einzelnen Schaltkreise befinden sich
unter dem Fahrersitz. (Siehe Seite 3-18.)
Falls eine Sicherung für die einzelnen
Stromkreise durchgebrannt ist, wie folgt
auswechseln.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15132]
HINWEISSicherungszangen sind im Bordwerkzeug
enthalten. Verwenden Sie die Zange, um
eine Sicherung herauszunehmen und ein-
zusetzen.MT125

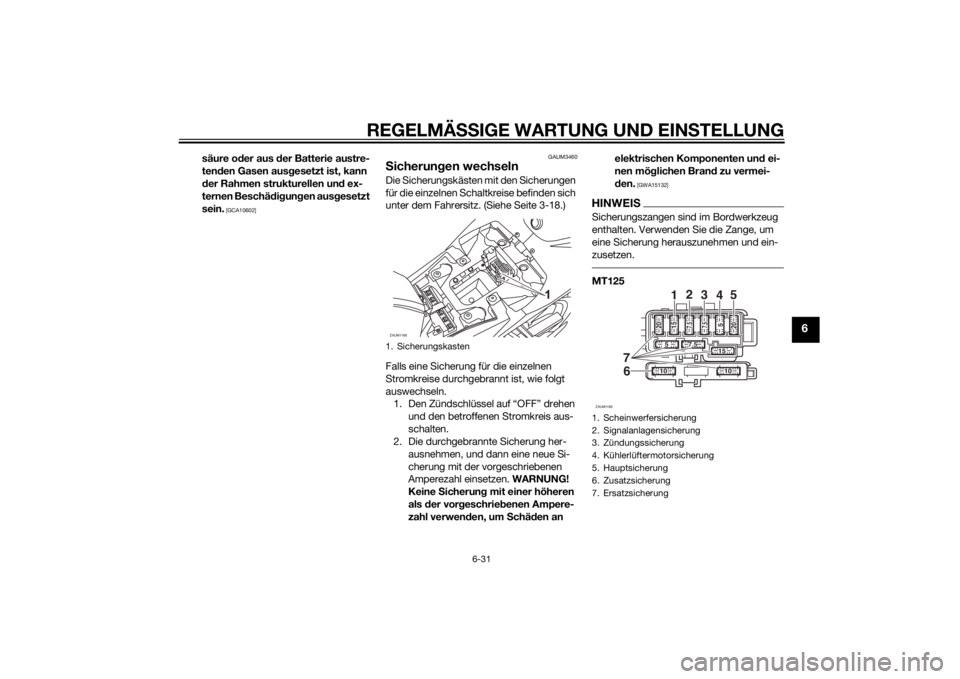

1. SicherungskastenZAUM1188
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Kühlerlüftermotorsicherung
5. Hauptsicherung
6. Zusatzsicherung
7. ErsatzsicherungZAUM1189
10
10
15
7.5
5
20
7.5 7.5
15 20
5
7
1
2
3
45
6
U5D7G4G0.book Page 31 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
MT125A
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM3501
Scheinwerferlampe wechselnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unb
edingt be-
achten.
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Kühlerlüftermotorsicherung
5. Hauptsicherung
6. Sicherung der ABS-Kontrolleinheit
7. Ersatzsicherung
8. Zusatzsicherung
9. ABS-Magnetventilsicherung
10.Sicherung des ABS-MotorsZAUM1231
1030
30
20
7
8
9
10
10
15
7.5
20
7.5 7.5
15
5 20
5
7
1
2
3
45
6
Vo rgeschriebene Sicherungen:
Hauptsicherung:
20.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Scheinwerfersicherung:
15.0 A
Kühlerlüftermotor-Sicherung:
5.0 A
Sicherung des ABS-Kontrolleinheit:
MT125A 10.0 A
Sicherung des ABS-Motors:
MT125A 30.0 A
ABS-Magnetventilsicherung:
MT125A 20.0 A
Zusatzsicherung:
10.0 A
U5D7G4G0.book Page 32 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
1. Den Scheinwerfereinsatz an beiden
Seiten abschrauben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter gegen den Uhrzei-
gersinn losdrehen und dann die de-
fekte Lampe herausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz aufsetzen
(siehe Abbildung) und dann die
Schraube an beiden Seiten anbringen.
HINWEISDen Kabelverlauf prüfen, wenn der Schein-
werfereinsatz angebracht wird, um Ein-
klemmen des Kabels und Lösen der Steck-
verbinder zu vermeiden.7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.

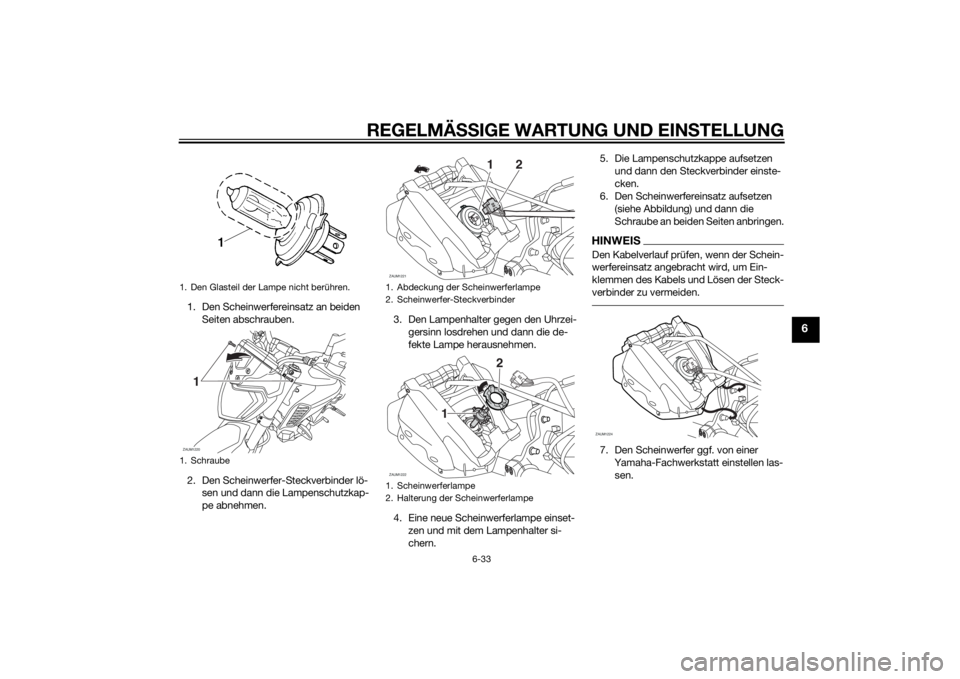

1. Den Glasteil der Lampe nicht berühren.
1. SchraubeZAUM12201
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Scheinwerferlampe
2. Halterung der ScheinwerferlampeZAUM1221
2
1
ZAUM1222
2
1
ZAUM1224
U5D7G4G0.book Page 33 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU54501
StandlichtDieses Modell ist mit LED-Standlichtern
ausgestattet.
Das Standlicht bei Ausfall von einer
Yamaha-Fachwerkstatt prüfen lassen.
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24205

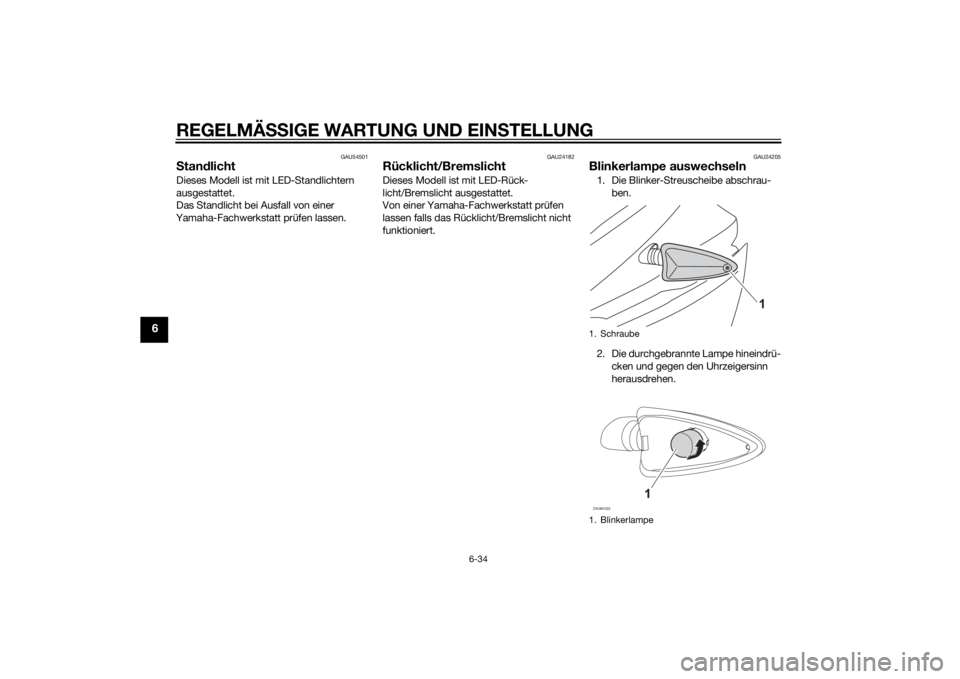

Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.1. Schraube
1. BlinkerlampeZAUM1223
U5D7G4G0.book Page 34 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11192]GAUM3510
Kennzeichenbeleuchtungs-Lam-
pe wechseln1. Die Kennzeichenbeleuchtung ab-
schrauben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenbeleuchtung wieder
festschrauben.
GAU24351
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer

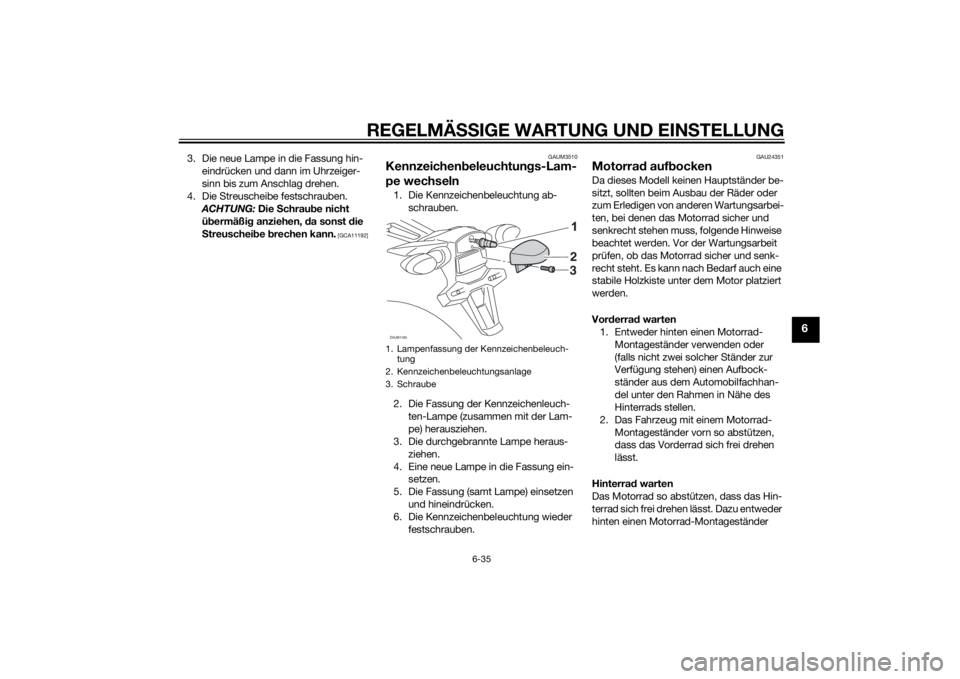

1. Lampenfassung der Kennzeichenbeleuch-
tung
2. Kennzeichenbeleuchtungsanlage
3. SchraubeZAUM1190
2
3
U5D7G4G0.book Page 35 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU44792
Vorderrad (für Modelle ohne
ABS)
WARNUNG
GWA14841
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU56531
Vorderrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achs-Klemmschrauben, dann die
Radachse und die Bremssattel-
schrauben lösen.
2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.

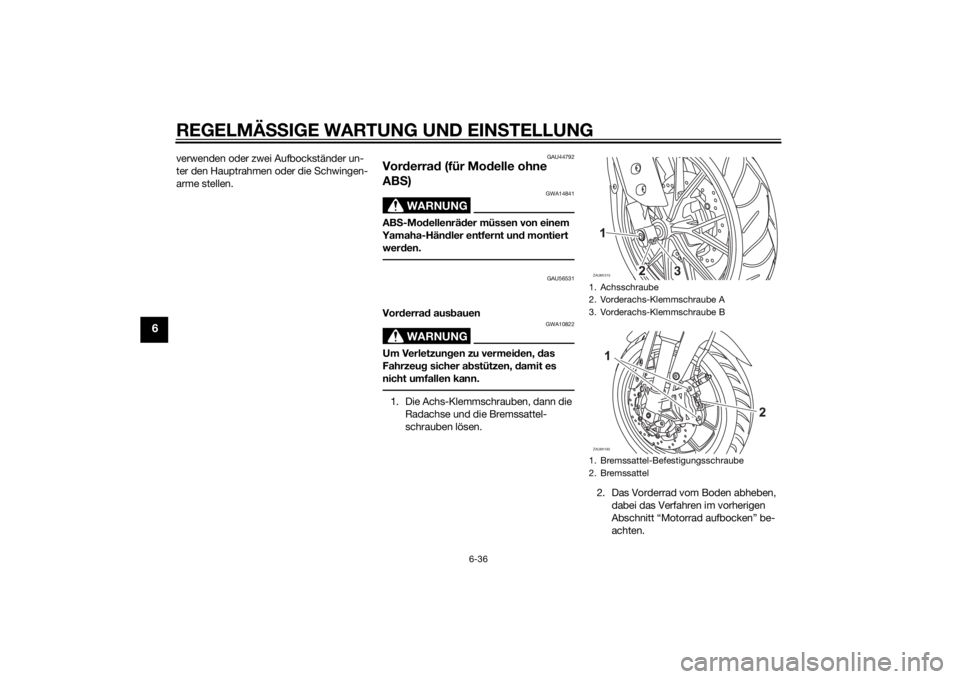

1. Achsschraube
2. Vorderachs-Klemmschraube A
3. Vorderachs-Klemmschraube B
1. Bremssattel-Befestigungsschraube
2. BremssattelZAUM1215
3
ZAUM1192
U5D7G4G0.book Page 36 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
3. Den Bremssattel abschrauben.
ACHTUNG: Wenn Rad und Brems-
scheibe ausgebaut sind, auf keinen
Fall die Bremse betätigen, da sonst
die Bremsbeläge aneinanderge-
drückt werden.
[GCA11073]
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, bis es auf
dem Boden steht.
4. Den Bremssattel festschrauben.HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe
vorhanden sein.5. Die Radachse vorschriftsmäßig anzie-
hen.
6. Die Achs-Klemmschraube A und die
Klemmschraube B mit dem vorge-
schriebenen Drehmoment festziehen.
7. Die Achs-Klemmschraube A noch-
mals vorschriftsmäßig festziehen.
8. Die Bremssattel-Schrauben mit dem
vorgeschriebenen Drehmoment fest-
ziehen.9. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU44802
Hinterrad (für Modelle ohne ABS)
WARNUNG
GWA14841
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert
werden.
GAU56701
Hinterrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen. Anzugsmomente:
Radachse:
59 Nm (5.9 m·kgf, 43 ft·lbf)
Vorderachs-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bremssattel-Befestigungsschraube:
38 Nm (3.8 m·kgf, 27 ft·lbf)
U5D7G4G0.book Page 37 Thursday, July 10, 2014 4:13 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-35 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge vollständig lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEISFalls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Wenn Rad und
Bremsscheibe ausgebaut sind, auf
keinen Fall die Bremse betätigen,
da sonst die Bremsbeläge aneinan-
dergedrückt werden.
[GCA11073]
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.HINWEISDie Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.

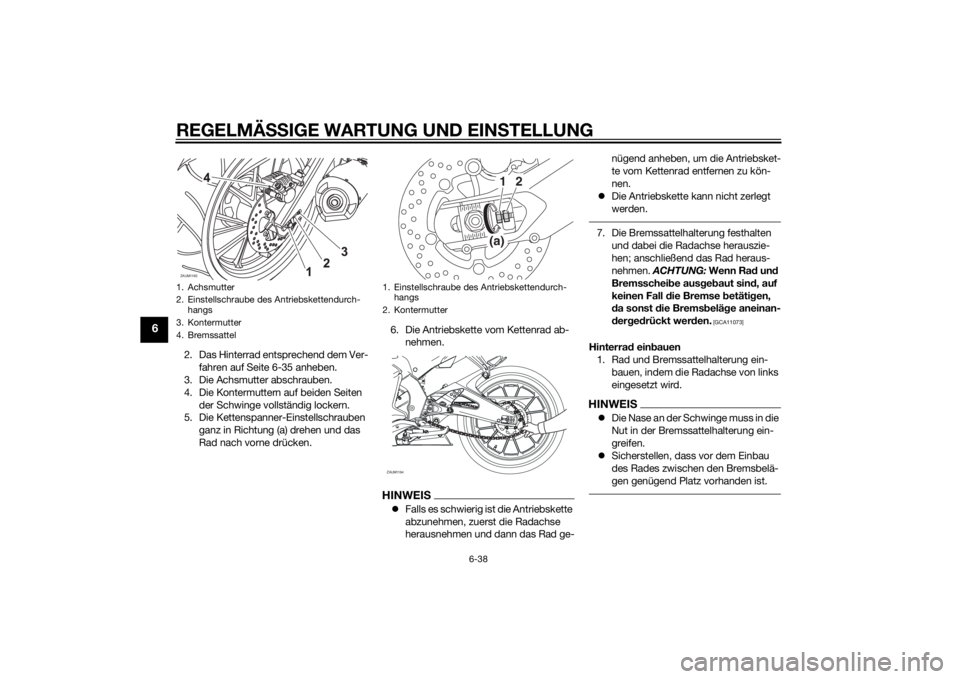

1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. BremssattelZAUM1193
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter
(a)1
2
ZAUM1194
