FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10474
Interruptor principal/bloqueio da
d irecçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desliga dos, o que po de
resultar na per da de controlo ou num
aci dente.
PAU10685
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direcção.12
U1WSP2P0.book Page 2 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal de perigo ou
d e mu dança de direcção durante um
longo períod o de tempo po de causar um
d escarregamento d a bateria.
PAU49397
Indica dores luminosos e luzes d e
a d vertência
PAU11032
In dica dores luminosos de mu dança de
d irecção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direc-
ção correspondentes estiverem a piscar.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU59962
Luz avisa dora da pressão do óleo “ ”
Esta luz avisadora acende-se se a pressão
do óleo do motor estiver baixa.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deve voltar a
acender-se depois de se desligar breve-
mente e, depois, permanece ligada até o
motor ser ligado.
Se a luz avisora não se acender inicialmen-
te quando a chave é rodada para “ON”, so-
licite a um concessionário Yamaha que
verifique o circuito eléctrico.
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso de mudança de direc- ção esquerda “ ”
2. Luz avisadora da pressão do óleo “ ”
3. Luz de advertência da temperatura do refrigerante “ ”
4. Luz de advertência de problema no motor “”
5. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ” (para modelos com
sistema ABS)
6. Indicador luminoso do sistema imobilizador “”
7. Indicador luminoso de máximos “ ”
8. Indicador luminoso de ponto morto “ ”
9. Indicador luminoso de mudança de direc- ção direita “ ”
1
2
3
4
5
6
7
8
9
ABS
U1WSP2P0.book Page 3 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PRECAUÇÃO
PCA21210
Se a luz de a dvertência se acen der
quan do o motor está a funcionar, desli-
gue imed iatamente o motor e verifique o
nível de óleo. Caso o nível de óleo se si-
tue abaixo do nível mínimo, a dicione
óleo suficiente do tipo recomen dad o
para o corrigir para o nível correcto. Se
a luz avisa dora da pressão do óleo per-
manecer acesa, mesmo que o nível de
óleo esteja correcto, desligue ime diata-
mente o motor e solicite a um conces-
sionário Yamaha que verifique o veículo.NOTASe a luz avisadora não se apagar após o
motor ser colocado em funcionamento, ve-
rifique o nível do óleo do motor e adicione
óleo se necessário. (Consulte a página
6-10.)
Se a luz avisadora permanecer acesa de-
pois de adicionar óleo do motor, solicite a
um concessionário Yamaha que verifique o
veículo.
PAU11447
Luz de ad vertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se se o
motor sobreaquecer. Se isto ocorrer, deve-
rá desligar imediatamente o motor e deixá-
lo arrefecer.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.NOTA Para veículos equipados com ventoi-
nha do radiador, a activação ou de-
sactivação automática desta(s)
efectua-se em função da temperatura
do líquido refrigerante no radiador. 
Se o motor sobreaquecer, consulte a
página 6-45 para obter mais instru-
ções.
PAU46443
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se quando
é detectado um problema no circuito eléc-
trico de supervisão do motor. Se isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti-
co. (Consulte a página 3-11 para obter ex-
plicações sobre o dispositivo de auto-
diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.NOTAEsta luz de advertência acende-se quando
a chave é rodada para “ON” e o interruptor
de arranque é premido, mas isto não indica
qualquer avaria.
U1WSP2P0.book Page 4 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU58530
Luz de a dvertência do ABS “ ” (para
mo delos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h
(6 mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-15.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
locid ad e de 10 km/h (6 mi/h) ou superior,
ou se a luz d e advertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d- vertência nem sequer se acen
der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio d as rodas du-
rante uma travagem d e emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.
PAU26879
In dica dor luminoso do sistema
imobiliza dor “ ”
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico. O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-11
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
ABS
U1WSP2P0.book Page 5 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU59976
Contador multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção po de distrair o con dutor e aumentar
o risco d e acidente.O módulo do contador multifuncional está
equipado com o seguinte:
 um velocímetro
 um taquímetro
 um relógio
 um indicador de combustível
 um indicador de economia
 um visor da caixa de transmissão
 um visor multifuncionalNOTAExcepto quando alternar para o modo
de controlo da luminosidade ou para
exibir o relógio, rode a chave para
“ON” antes de usar as teclas de acer-
to esquerda e direita para ajustar o
contador multifuncional.
 Só para o RU: Para alternar os visores
do velocímetro e multifuncional entre
quilómetros e milhas, coloque o visor
multifuncional no modo de conta-qui-
lómetros ou num modo de contador de percurso e, depois, prima a tecla
de acerto esquerda durante pelo me-
nos três segundos.
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
Taquímetro
O taquímetro permite ao condutor contro-
lar a velocidade do motor e mantê-la den-
tro da gama de potência ideal.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha d
o
taquímetro.
Zona vermelha: 10000 rpm e acima
1. Tecla de acerto esquerda
2. Tecla de acerto direita
1. Indicador de combustível
2. Relógio
3. Visor da caixa de transmissão
4. Indicador de economia “ECO”
5. Velocímetro
6. Taquímetro
7. Visor multifuncional
1
2
6
72
1
3
4
5
1. Taquímetro
2. Zona vermelha do taquímetro
12
U1WSP2P0.book Page 6 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Relógio
O relógio usa um sistema de 12 horas.
Quando o interruptor principal não estiver
na posição “ON”, o relógio pode ser visua-
lizado durante 10 segundos premindo a te-
cla de acerto esquerda.
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima a tecla de selecionar da esquer-da e a tecla de selecionar da direita si-
multaneamente durante, pelo menos,
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla de selecio-
nar da direita para acertar a hora.
4. Prima a tecla de selecionar da esquer- da e os dígitos dos minutos ficarão in-
termitentes. 5. Prima a tecla de selecionar da direita
para acertar os minutos.
6. Prima a tecla de selecionar da esquer- da e depois solte-a para colocar o re-
lógio em funcionamento.
In dica dor de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do vi-
sor correspondentes ao contador de com-
bustível desaparecem na direcção de “E”
(vazio) à medida que o nível de combustível
diminui. Quando o último segmento e o in-
dicador de advertência do nível de
combustível “ ” ficarem intermitentes, re-
abasteça logo que possível.
NOTAEste indicador de combustível está equipa-
do com um sistema de autodiagnóstico. Se
for detetado algum problema no circuito
eléctrico, o ciclo seguinte é repetido até
que a avaria seja corrigida: segmentos do
nível de combustível e indicador de adver-
tência do nível de combustível “ ” piscam
oito vezes e, depois, apagam-se durante
aproximadamente 3 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.In dica dor de economia
1. Relógio
1
1. Indicador de combustível
2. Indicador de advertência do nível de
combustível “ ”
1
2
1. Indicador de economia “ECO”
1
U1WSP2P0.book Page 7 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o ve-
ículo é desligado.NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível: Evite velocidades do motor elevadas
durante a aceleração.
 Viaje a uma velocidade constante.
 Seleccione a engrenagem de trans-
missão apropriada à velocidade do
veículo.Visor da caixa de transmissão Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada
por “–” e pelo indicador luminoso de ponto
morto.
Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
 um conta-quilómetros
 dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
 um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento es-
querdo do contador de combustível fi-
cou intermitente) 
um visor do consumo instantâneo de
combustível
 um visor do consumo médio de com-
bustível
 um visor da temperatura do refrige-
rante
 um visor da temperatura ambiente
 um visor do código de erro
 um visor do controlo de luminosidade
Prima a tecla de acerto esquerda para al-
ternar o visor entre os modos de conta-qui-
lómetros “ODO”, contador de percurso
“TRIP 1” e “TRIP 2”, consumo de combus-
tível instantâneo “km/L” ou “L/100 km”,
média de consumo de combustível “AVE_
_._ km/L” ou “AVE_ _._ L/100 km”, da tem-
peratura do líquido refrigerante “_ _ °C” e
da temperatura ambiente “Air_ _ °C” pela
ordem seguinte:
ODO → TRIP 1 → TRIP 2 → km/L ou L/100
km → AVE_ _._ km/L ou AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → ODO
Só para o RU:
Prima a tecla de acerto esquerda para al-
ternar o visor entre os modos de conta-qui-
lómetros “ODO”, contador de percurso
“TRIP 1” e “TRIP 2”, consumo de combus-
tível instantâneo “km/L”, “L/100 km” ou
“MPG”, média de consumo de combustível1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto “ ”
1
2
1. Visor multifuncional
1
U1WSP2P0.book Page 8 Friday, October 3, 2014 10:42 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” ou
“AVE_ _._ MPG”, da temperatura do líquido
refrigerante “_ _ °C” e da temperatura am-
biente “Air_ _ °C” pela ordem seguinte:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km ou MPG → AVE_ _._ km/L, AVE_ _._
L/100 km ou AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODONOTA Prima a tecla de acerto direita para al-
ternar o visor pela ordem inversa.
 Os modos do contador de percurso
de reserva de combustível e de auto-
diagnóstico ligam-se automaticamen-
te, enquanto o modo de controlo da
luminosidade é acedido separada-
mente.Se o indicador de advertência do nível de
combustível “ ” e o segmento esquerdo
do contador de combustível ficarem inter-
mitentes, o visor mu da automaticamente
para o modo de contador de percurso da
reserva de combustível “TRIP F” e começa
a contar a distância percorrida a partir des-
se ponto. Nesse caso, prima a tecla de
acerto esquerda para mudar o visor entre
os diversos modos de contador de percur-
so, conta-quilómetros, consumo de com- bustível instantâneo e de média de
consumo de combustível, pela ordem se-
guinte:
TRIP F → km/L ou L/100 km
→ AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
Só para o RU:
TRIP F → km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2 → TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla de acerto es-
querda, e prima depois a tecla de acerto
direita durante pelo menos um segundo.
Se não reiniciar o contador de percurso da
reserva de combustível manualmente, este
reinicia-se automaticamente e o visor volta
para o modo anterior após reabastecer e
percorrer 5 km (3 mi). Mo
do do consumo d e combustível ins-
tantâneo
O visor do consumo de combustível instan-
tâneo pode ser regulado para “km/L” ou
“L/100 km” ou “MPG” (só para o RU).  “km/L”: É mostrada a distância que
pode ser percorrida com 1.0 L de
combustível nas condições de condu-
ção atuais.
 “L/100 km”: É mostrada a quantidade
de combustível necessário para per-
correr 100 km nas condições de con-
dução atuais.
 “MPG” (só para o R.U.): É mostrada a
distância que pode ser percorrida
com 1.0 Imp.gal de combustível nas
condições de condução atuais.

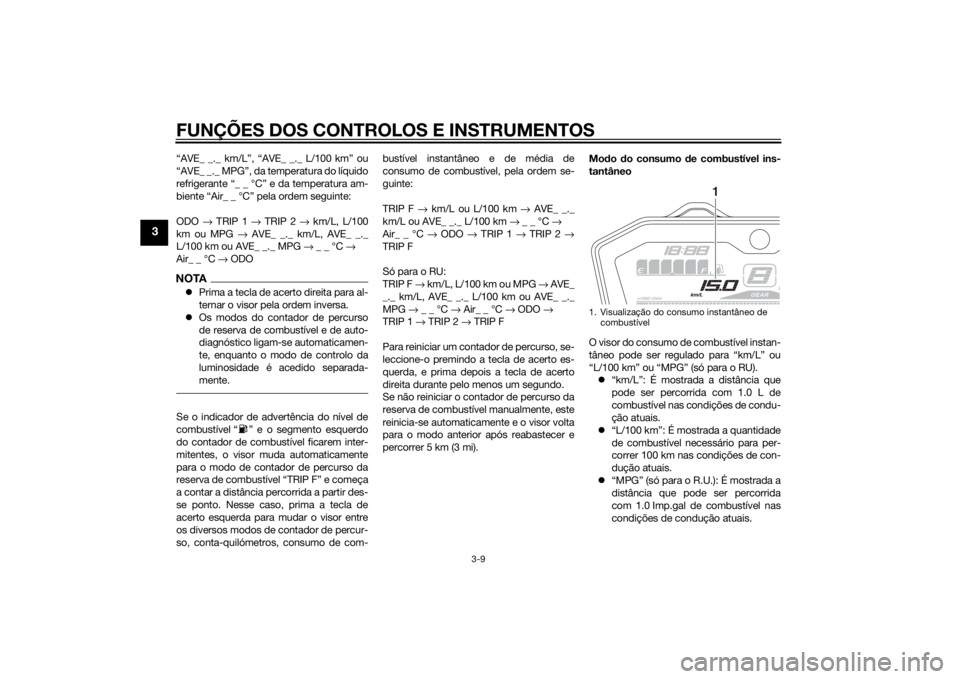

1. Visualização do consumo instantâneo de
combustível
1
U1WSP2P0.book Page 9 Friday, October 3, 2014 10:42 AM
