2015 YAMAHA MT-07 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU23292
Verificação dos rolamentos de
ro daOs rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda
não virar suavemente, solicite a um con-
cessionário Yamaha que verifique os rola-
mentos de roda.
PAU50211
BateriaA bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-19.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761
 O electrólito é venenoso e perigoso
pois contém áci do sulfúrico, o qual
provoca queimad uras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os1. Bateria
2. Fio de bateria negativo (preto)
3. Fio de bateria positivo (vermelho)
2
3
1
U1WSP2P0.book Page 31 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
olhos quando trabalhar perto d e
baterias. Em caso de contacto,
efectue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abun dante.
INTERNOS: Beba gran des quan-
ti d ad es de água ou leite e chame
ime diatamente um mé dico.
OLHOS: Lave com água durante
15 minutos e procure ime diata-
mente cui dad os mé dicos.
 As baterias prod uzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afasta da de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quan do a esti-
ver a carregar num espaço fecha-
d o.
 MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente
possível se lhe parecer descarregada. Não
se esqueça de que a bateria tende a des-
carregar mais rapidamente se o veículo es-
tiver equipado com acessórios eléctricos
opcionais.
PRECAUÇÃO
PCA16522
Para carregar uma bateria VRLA (chum-
bo-áci do com regulação por válvula), é
necessário um carrega dor de baterias
especial (tensão constante). A utilização
d e um carregad or de baterias conven-
cional danificará a bateria.Acon dicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a ba-
teria, carregue-a totalmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
ro dad a para “OFF”, e, em segui da,
d esligue o fio negativo antes de
d esligar o fio positivo.
[PCA16303]
2. Caso a bateria fique guardada duran-
te mais de dois meses, verifique-a
pelo menos uma vez por mês e, se ne-
cessário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, d eve verificar se a
chave está ro dad a para “OFF”, e,
em segui da, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16841]
4. Após a instalação, certifique-se de
que os fios para bateria estão devida-
mente ligados aos terminais de bate-
ria.PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carrega da.
Guar dar uma bateria descarregad a po-
d erá provocar danos permanentes na
mesma.
U1WSP2P0.book Page 32 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU59871
Substituição dos fusíveisO fusível principal e as caixas de fusíveis,
que contêm os fusíveis para os diferentes
circuitos, encontram-se por baixo do as-
sento do condutor. (Consulte a página
3-19.)NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranque
conforme ilustrado.
MT07 MT07A
Se um fusível estiver queimado, substitua-
o do modo seguinte. 1. Rode a chave para “OFF” e desligue o circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
1. Cobertura do relé do motor de arranque
2. Caixa de fusíveis
3. Fusível principal de substituição
4. Fusível principal
2
3
4
1
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível do sistema de injecção
5. Fusível de reserva (para o relógio e o siste-
ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível da luz de estacionamento
8. Fusível auxiliar
9. Fusível de substituição
7
8
1
2
3
4
5
699
1. Fusível da ignição
2. Fusível do sistema de sinalização
3. Fusível do farol dianteiro
4. Fusível do sistema de injecção
5. Fusível de reserva (para o relógio e o siste- ma imobilizador)
6. Fusível do motor da ventoinha do radiador
7. Fusível de solenóide ABS
8. Fusível do motor do ABS
9. Fusível da luz de estacionamento
10.Fusível auxiliar
11.Fusível da unidade de controlo ABS
12.Fusível de substituição
7
8
9
10
11
1
2
3
4
5
61212
U1WSP2P0.book Page 33 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
vel com uma amperagem superior à
recomendad a, para evitar causar
gran des danos no sistema eléctrico
e possivelmente um incên dio.[PWA15132]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU59881
Substituição da lâmpa da do farol
d ianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, subs-
titua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cui dad o para não d anificar as se-
guintes peças:  Lâmpa da do farol dianteiro
Não toque na parte em vi dro da
lâmpa da do farol dianteiro para evi-
tar que se suje com óleo, caso con-
trário a transparência do vi dro, a
luminosi dad e da lâmpa da e o seu
tempo de duração serão a dversa-
mente afectad os. Limpe minucio-
samente quaisquer vestígios d e
suji dad e e d e marcas de ded os, uti-
lizan do um pano hume deci do com
álcool ou diluente.
 Lente do farol dianteiro
Não cole nenhum tipo d e película
colori da nem autocolantes na lente
d o farol dianteiro.
Não utilize uma lâmpa da do farol
d ianteiro com um consumo em
wat t

s superior ao especifica do.
Fusíveis especifica dos:
Fusível principal: 30.0 A
Fusível auxiliar:
2.0 A
Fusível do farol dianteiro: 15.0 A
Fusível do sistema de sinalização: 10.0 A
Fusível da ignição:
10.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do motor da ventoinha do
radiador: 10.0 A
Fusível motor ABS: MT07A 30.0 A
Fusível de solenóide ABS:
MT07A 20.0 A
Fusível do sistema de injecção: 10.0 A
Fusível da unidade de controlo
ABS: MT07A 7.5 A
Fusível de reserva: 7.5 A
U1WSP2P0.book Page 34 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6

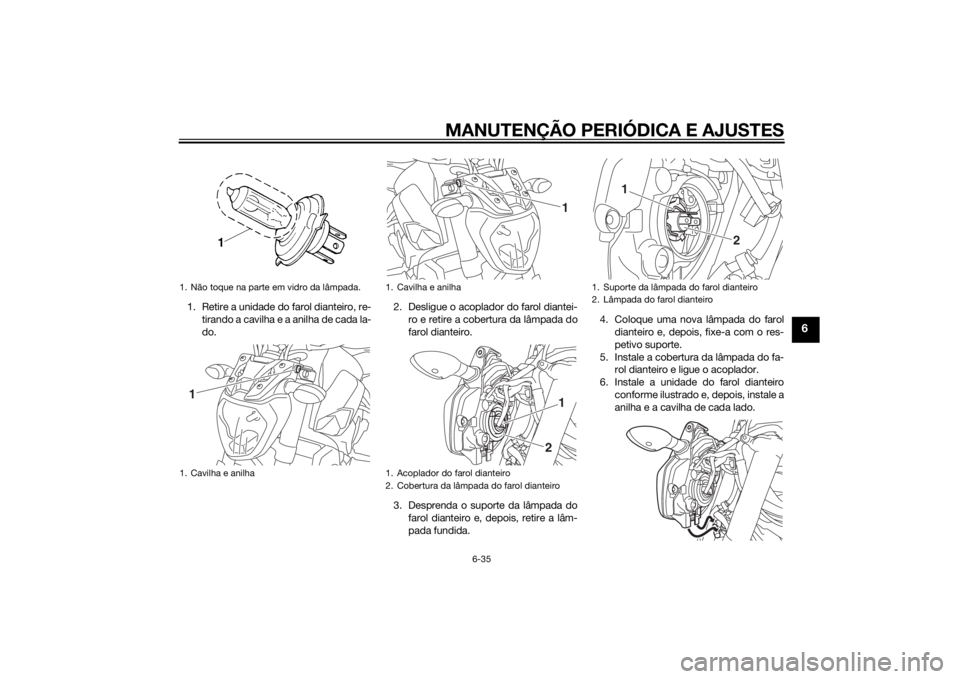

1. Retire a unidade do farol dianteiro, re-tirando a cavilha e a anilha de cada la-
do. 2. Desligue o acoplador do farol diantei-
ro e retire a cobertura da lâmpada do
farol dianteiro.
3. Desprenda o suporte da lâmpada do farol dianteiro e, depois, retire a lâm-
pada fundida. 4. Coloque uma nova lâmpada do farol
dianteiro e, depois, fixe-a com o res-
petivo suporte.
5. Instale a cobertura da lâmpada do fa- rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro conforme ilustrado e, depois, instale a
anilha e a cavilha de cada lado.1. Não toque na parte em vidro da lâmpada.
1. Cavilha e anilha1
1. Cavilha e anilha
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
11
2
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
2
1
U1WSP2P0.book Page 35 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
7. Solicite a um concessionário Yamahaque ajuste o feixe do farol dianteiro,
caso necessário.
PAU46405
Substituição da lâmpad a dos mí-
nimosSe a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte:
1. Remova a unidade do farol dianteiro. (Consulte a página 6-34.)
2. Retire o receptáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), rodando-o no sentido contrário
ao dos ponteiros do relógio.
3. Retire a lâmpada fundida, puxando-a para fora do receptáculo. 4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no senti-
do dos ponteiros do relógio.
6. Instale a unidade do farol dianteiro.1. Receptáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
U1WSP2P0.book Page 36 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6
PAU24182
Luz do travão/farolim traseiroEste modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205
Substituição de uma lâmpa da do
sinal de mu dança de direcção1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respectivo parafuso. PRECAUÇÃO: Não aperte
d emasia do o parafuso pois a lente
pod erá partir.
[PCA11192]
1. Lente do sinal de mudança de direcção
2. Parafuso
1
2
1. Lâmpada do sinal de mudança de direcção
1
U1WSP2P0.book Page 37 Friday, October 3, 2014 10:42 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
PAU59890
Substituição da lâmpa da da luz
d a chapa de matrícula1. Retire a unidade da luz da chapa de
matrícula, retirando as porcas, as ani-
lhas e os colares e, depois, retire o re-
ceptáculo da lâmpada da luz da
chapa de matrícula (juntamente com a
lâmpada) puxando-o para fora.
2. Puxe a lâmpada fundida para removê- la. 3. Introduza uma nova lâmpada no re-
ceptáculo.
4. Instale o receptáculo (juntamente com
a lâmpada) empurrando-o para dentro
e, depois, instale a unidade da luz da
chapa de matrícula colocando os co-
lares, as anilhas e as porcas.
PAU24351
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na ro da dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um ca-
valete adicional, através da colocação
de um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, uti-
lizando um cavalete de motociclo.
Realização de serviços na ro da traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por
1. Unidade da luz da chapa de matrícula
2. Colar
3. Anilha
4. Porca
5. Receptáculo da luz da lâmpada da chapa de matrícula
1
22
53
4
3
4
1. Lâmpada da luz da chapa de matrícula
1
U1WSP2P0.book Page 38 Friday, October 3, 2014 10:42 AM
