Resolución de averías
98
(2) Elimine las algas o residuos de la tomade admisión del chorro, el eje de trans-
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.

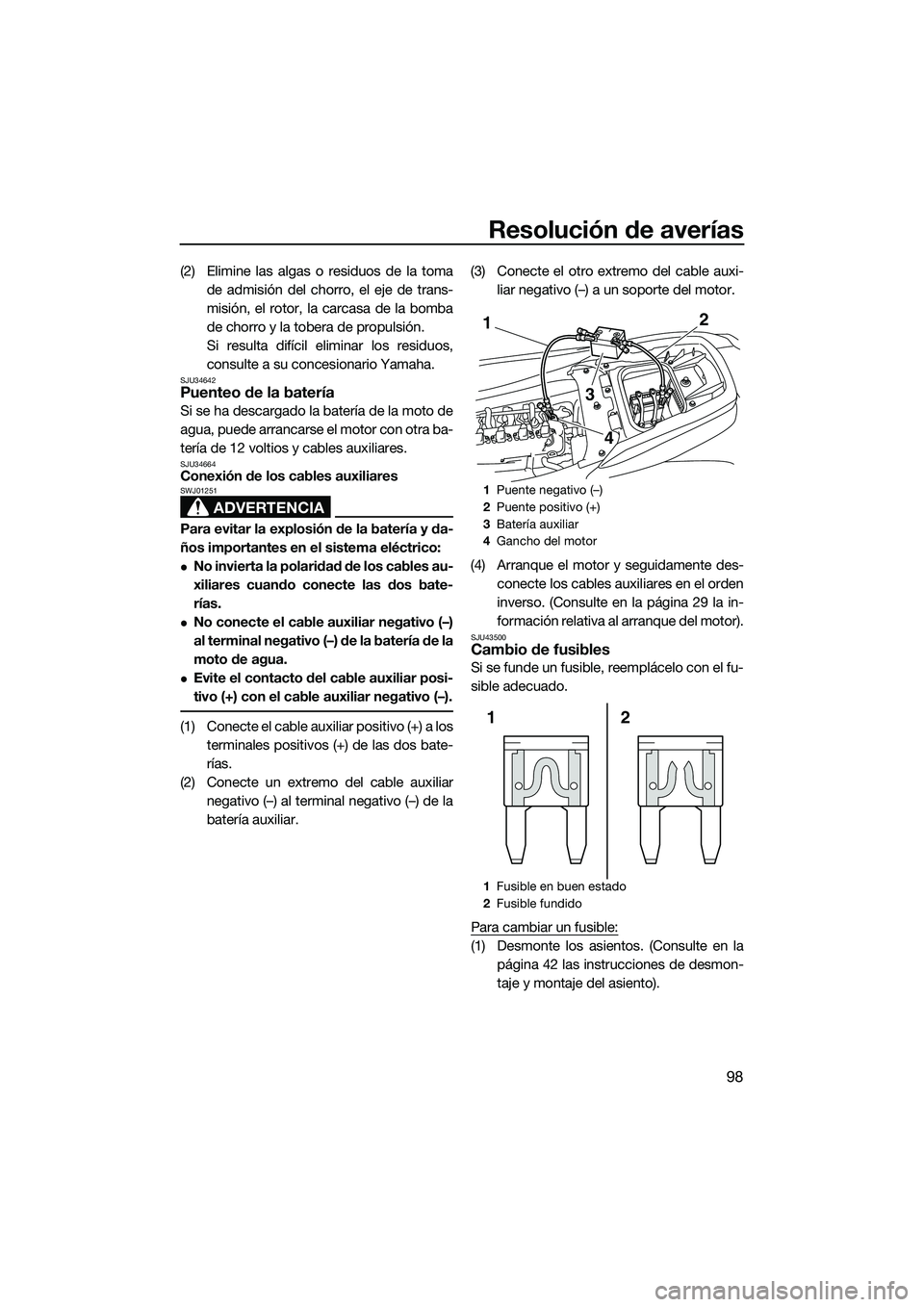

SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a losterminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar negativo (–) al terminal negativo (–) de la
batería auxiliar. (3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des- conecte los cables auxiliares en el orden
inverso. (Consulte en la página 29 la in-
formación relativa al arranque del motor).
SJU43500Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos. (Consulte en lapágina 42 las instrucciones de desmon-
taje y montaje del asiento).
1Puente negativo (–)
2 Puente positivo (+)
3 Batería auxiliar
4 Gancho del motor
1 Fusible en buen estado
2 Fusible fundido
2
3
1
4
2
1
UF3K71S0.book Page 98 Tuesday, August 5, 2014 4:58 PM

Resolución de averías
99

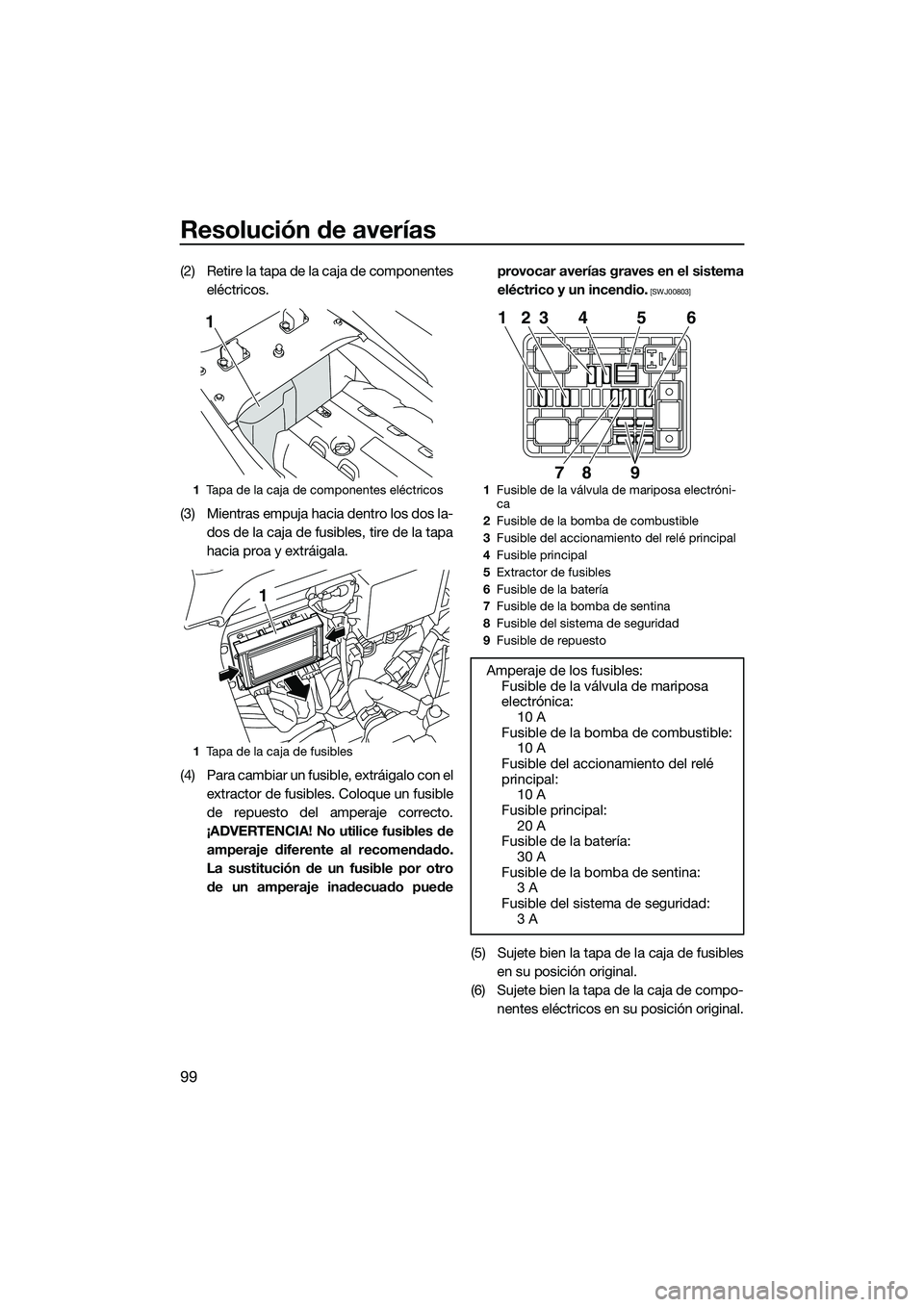

(2) Retire la tapa de la caja de componenteseléctricos.
(3) Mientras empuja hacia dentro los dos la- dos de la caja de fusibles, tire de la tapa
hacia proa y extráigala.
(4) Para cambiar un fusible, extráigalo con el extractor de fusibles. Coloque un fusible
de repuesto del amperaje correcto.
¡ADVERTENCIA! No utilice fusibles de amperaje diferente al recomendado.
La sustitución de un fusible por otro
de un amperaje inadecuado puede provocar averías graves en el sistema
eléctrico y un incendio.
[SWJ00803]
(5) Sujete bien la tapa de la caja de fusibles
en su posición original.
(6) Sujete bien la tapa de la caja de compo- nentes eléctricos en su posición original.
1Tapa de la caja de componentes eléctricos
1 Tapa de la caja de fusibles
1
1
1Fusible de la válvula de mariposa electróni-
ca
2 Fusible de la bomba de combustible
3 Fusible del accionamiento del relé principal
4 Fusible principal
5 Extractor de fusibles
6 Fusible de la batería
7 Fusible de la bomba de sentina
8 Fusible del sistema de seguridad
9 Fusible de repuesto
Amperaje de los fusibles:
Fusible de la válvula de mariposa
electrónica:
10 A
Fusible de la bomba de combustible: 10 A
Fusible del accionamiento del relé
principal: 10 A
Fusible principal: 20 A
Fusible de la batería:
30 A
Fusible de la bomba de sentina: 3 A
Fusible del sistema de seguridad: 3 A
1
9
23 4 5 6
87
UF3K71S0.book Page 99 Tuesday, August 5, 2014 4:58 PM

Resolución de averías
100
(7) Sujete bien los asientos en sus posicio-nes originales.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.

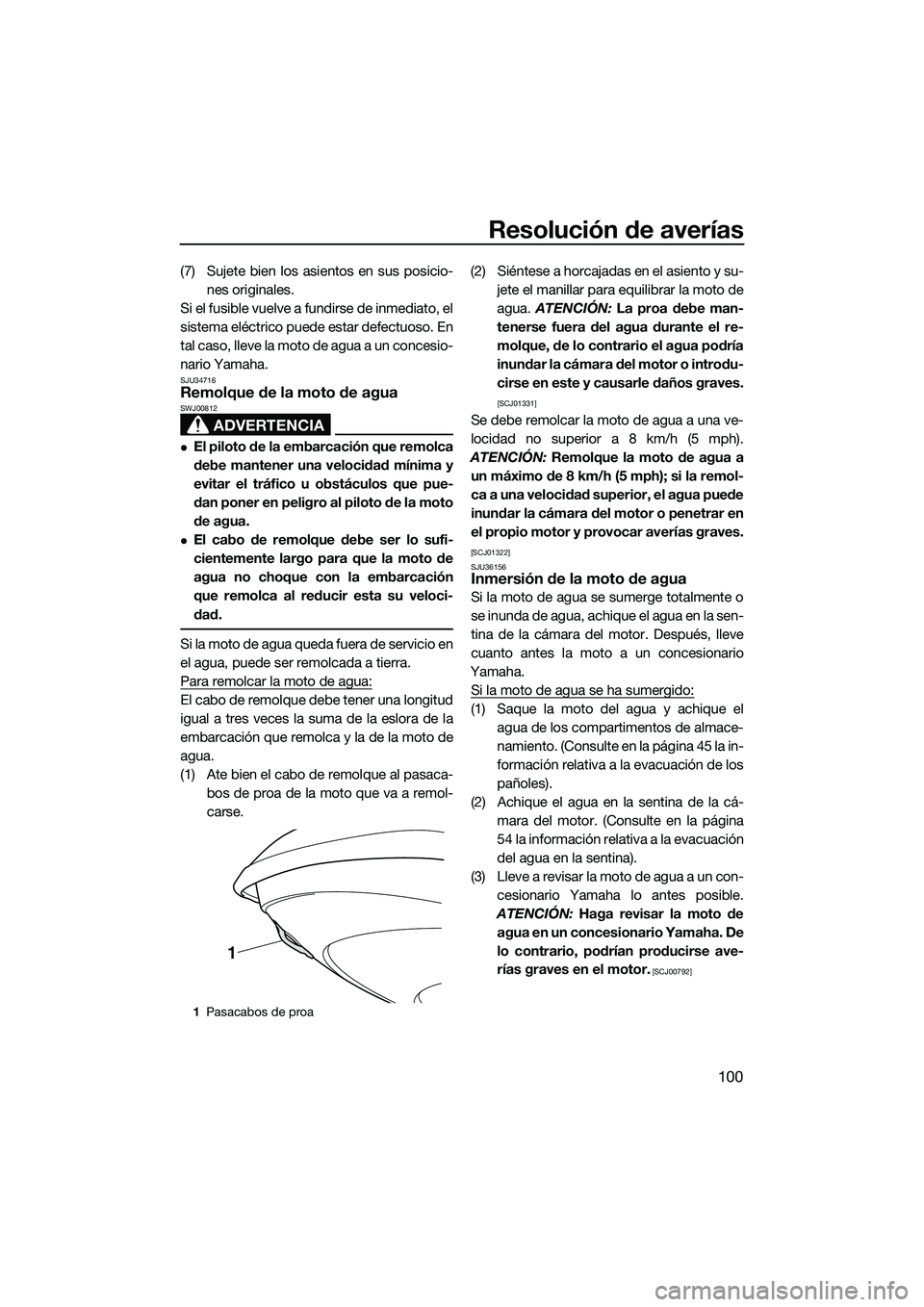

SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
S i la m o t o d e a g u a q u ed a f u er a de se r v i ci o e n
el agua, puede ser remolcada a tierra.
Para remolcar la moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse. (2) Siéntese a horcajadas en el asiento y su-
jete el manillar para equilibrar la moto de
agua. ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol-
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha. Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el agua de los compartimentos de almace-
namiento. (Consulte en la página 45 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá- mara del motor. (Consulte en la página
54 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con- cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
1 Pasacabos de proa
1
UF3K71S0.book Page 100 Tuesday, August 5, 2014 4:58 PM

101
Índice
A
Aceite del motor ....................................... 52
Aceite del motor y filtro ............................ 92
Agua de la sentina, achique ..................... 54
Agua de la sentina, achique a flote .......... 54
Agua de la sentina, achique en tierra....... 54
Agua en la sentina, comprobación .......... 60
Ajustes del sistema de seguridad Yamaha................................................. 28
Alarma de comprobación del motor ........ 41
Alarma de nivel de combustible............... 39
Alarma de presión de aceite .................... 39
Alarma de recalentamiento del motor...... 40
Almacenamiento prolongado ................... 86
Aprendiendo a pilotar la moto de agua ... 69
Arranque del motor en el agua ................ 70
Asidero de embarque............................... 43
Asideros ................................................... 43
Asientos ................................................... 42
B
Batería, comprobación ............................ 60
Batería, cuidados ..................................... 83
Batería, puenteo....................................... 98
Botadura, comprobaciones posteriores ............................................ 67
Botadura, comprobaciones previas......... 59
Botadura de la moto de agua .................. 70
C
Cables auxiliares, conexión de los........... 98
Caja de herramientas ............................... 88
Cámara del motor, comprobación ........... 59
Capó, comprobación ............................... 67
Casco y cubierta, comprobación............. 66
Combustible............................................. 50
Combustible, indicador de nivel de ......... 39
Compartimento de almacenamiento de
proa ...................................................... 45
Componentes principales, ubicación ...... 23
Comprobación de la unidad combinada
de instrumentos analógicos ................. 67
Comprobación del mando a distancia ..... 64
Comprobación del tapón de achique
de popa ................................................ 66
Comprobaciones del sistema telescópico de gobierno .......................................... 62 Conozca su moto de agua ....................... 69
Control de la moto de agua, funciones
de .......................................................... 27
Cordón de hombre al agua, comprobación....................................... 64
Cornamusa............................................... 44
Cuadro de identificación de averías......... 94
Cuadro de mantenimiento periódico ....... 90
Cuentahoras/voltímetro............................ 38
Cuidados posteriores a la navegación..... 82
D
Dejar la moto de agua .............................. 71
Después de sacar la moto del agua ........ 81
Disfrute de su moto de agua de forma responsable .......................................... 20
E
Embarque con tripulantes ........................ 76
Embarque de la moto de agua................. 75
Embarque e inicio de la navegación desde un pantalán ................................ 79
Embarque en solitario .............................. 75
Emergencia, procedimientos de .............. 97
Engrase .................................................... 86
Equipo ...................................................... 42
Equipo de seguridad, comprobación....... 66
Escalón del embarque ............................. 43
Extintor, comprobación............................ 66
Extintor, comprobación de la sujeción, la tapa y la correa ................................. 66
F
Función de régimen bajo de RPM ........... 35
Fusibles, cambio de ................................. 98
G
Glosario, moto de agua............................ 22
Gobierno de la moto de agua .................. 72
Guantera .................................................. 46
I
Identificación de averías .......................... 94
Inicio de la navegación............................. 78
Inicio de la navegación desde un remolque ............................................... 79
Inmersión de la moto de agua ............... 100
Interruptor de arranque ............................ 29
Interruptores, comprobación ................... 65
UF3K71S0.book Page 101 Tuesday, August 5, 2014 4:58 PM

Índice
102
L
Lavado de los conductos de agua de refrigeración.......................................... 82
Limitaciones a la navegación ................... 12
Limitaciones sobre quién puede pilotar la moto de agua .................................... 11
Limpieza ................................................... 86
Limpieza de la moto de agua................... 83
M
Manejo de la moto de agua ..................... 72
Manejo de la moto de agua marcha atrás ...................................................... 74
Manilla del acelerador .............................. 30
Manilla del acelerador, comprobación..... 63
Mantenimiento ......................................... 88
Modelo, información del ............................ 3
Modos de funcionamiento de la moto de agua ................................................. 35
Moto de agua, características de la......... 16
Moto de agua, funciones ......................... 33
Moto de agua volcada ............................. 79
Motor, comprobación .............................. 60
Motor, interruptor de paro de emergencia del ..................................... 29
Motor, interruptor de paro del.................. 29
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 81
Nivel de aceite del motor, comprobación ...................................... 60
Nivel de combustible, comprobación ...... 59
Número de identificación de la embarcación (CIN) .................................. 1
Números de identificación ......................... 1
P
Pañol, comprobación ............................... 65
Pañol estanco .......................................... 47
Pañoles .................................................... 45
Pantalla de información ........................... 38
Parada de la moto de agua...................... 74
Paro del motor ......................................... 71
Peligros, información para evitar ............. 16
Pilotaje de la moto de agua ..................... 69
Placa del fabricante ................................... 3
Popa, pasacabos de ................................ 44 Portabebidas ............................................ 47
Posición de pilotaje .................................. 70
Previas a la navegación, lista de
comprobaciones ................................... 57
Primario, número de identificación
(ID-PRI) ................................................... 1
Proa, pasacabos de ................................. 44
Prueba de oxidación ................................ 87
Puntos de comprobación antes de la navegación ........................................... 59
R
Ralentí, comprobación ............................. 68
Recomendado, equipo............................. 15
Remolque de la moto de agua ............... 100
Requisitos de combustible ...................... 50
Requisitos del aceite del motor ............... 52
Requisitos para navegar .......................... 13
Rodaje del motor...................................... 56
Rótulo de la fecha de fabricación .............. 2
Rótulos, advertencia .................................. 5
Rótulos, importantes .................................. 4
Rótulos, otros............................................. 9
S
Seguridad en el mar, normas de .............. 20
Separador de agua .................................. 32
Separador de agua, comprobación ......... 60
Sistema de combustible,
comprobación....................................... 59
Sistema de dirección ............................... 30
Sistema de gobierno, comprobación....... 61
Sistema de marcha atrás ......................... 33
Sistema de marcha atrás,
comprobación....................................... 63
Sistema de seguridad Yamaha ................ 28
Sistema de trimado rápido (Q.S.T.S.) ...... 34
Sistema de trimado rápido (Q.S.T.S.), comprobación....................................... 62
Sistema telescópico de dirección ............ 31
Sujeción y cubierta del extintor................ 48
Surtidores testigo del agua de refrigeración .......................................... 31
T
Tacómetro ................................................ 37
Tapa del motor, montaje y desmontaje ... 88
UF3K71S0.book Page 102 Tuesday, August 5, 2014 4:58 PM

Índice
103
Testigo de la refrigeración, comprobación ...................................... 67
Toma de admisión del chorro, comprobaciones................................... 66
Toma de admisión del chorro y rotor,
limpieza................................................. 97
Transmisor de mando a distancia............ 27
Transporte en un remolque...................... 55
U
Unidad combinada de instrumentos analógicos ............................................ 37
V
Varada y atraque de la moto de agua...... 80
Velocímetro .............................................. 37
W
Wakeboarding y esquí acuático............... 18
UF3K71S0.book Page 103 Tuesday, August 5, 2014 4:58 PM

UF3K71S0.book Page 104 Tuesday, August 5, 2014 4:58 PM

Impreso en EE. UU.
Agosto 2014–0.1 × 1 CR
UF3K71S0.book Page 1 Tuesday, August 5, 2014 4:58 PM
