2015 YAMAHA FZS SVHO Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
66

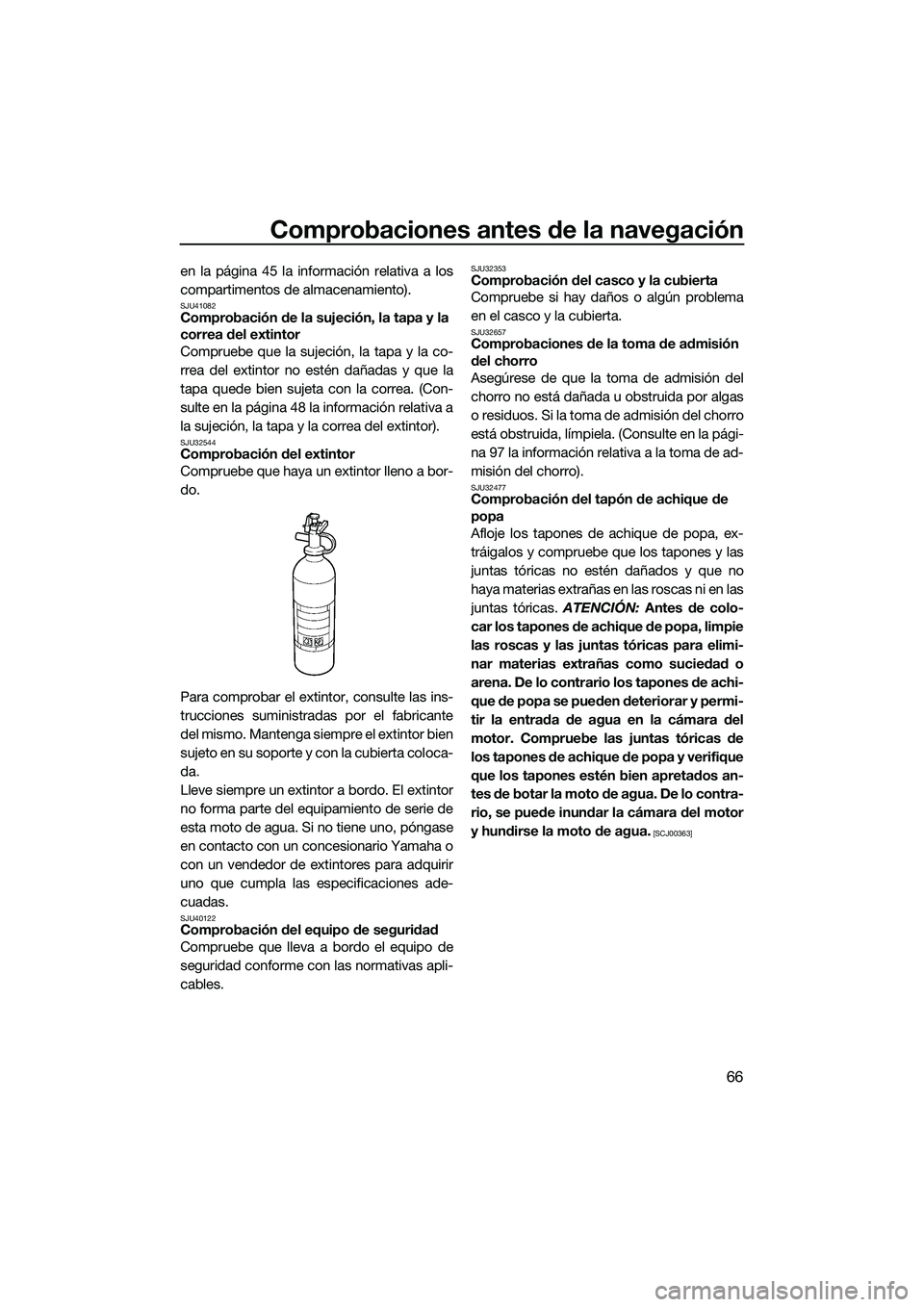

en la página 45 la información relativa a los
compartimentos de almacenamiento).
SJU41082Comprobación de la sujeción, la tapa y la
correa del extintor
Compruebe que la sujeción, la tapa y la co-
rrea del extintor no estén dañadas y que la
tapa quede bien sujeta con la correa. (Con-
sulte en la página 48 la información relativa a
la sujeción, la tapa y la correa del extintor).
SJU32544Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas por el fabricante
del mismo. Mantenga siempre el extintor bien
sujeto en su soporte y con la cubierta coloca-
da.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones ade-
cuadas.
SJU40122Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32353Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
SJU32657Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 97 la información relativa a la toma de ad-
misión del chorro).
SJU32477Comprobación del tapón de achique de
popa
Afloje los tapones de achique de popa, ex-
tráigalos y compruebe que los tapones y las
juntas tóricas no estén dañados y que no
haya materias extrañas en las roscas ni en las
juntas tóricas. ATENCIÓN: Antes de colo-
car los tapones de achique de popa, limpie
las roscas y las juntas tóricas para elimi-
nar materias extrañas como suciedad o
arena. De lo contrario los tapones de achi-
que de popa se pueden deteriorar y permi-
tir la entrada de agua en la cámara del
motor. Compruebe las juntas tóricas de
los tapones de achique de popa y verifique
que los tapones estén bien apretados an-
tes de botar la moto de agua. De lo contra-
rio, se puede inundar la cámara del motor
y hundirse la moto de agua.
[SCJ00363]
UF3K71S0.book Page 66 Tuesday, August 5, 2014 4:58 PM

Comprobaciones antes de la navegación
67

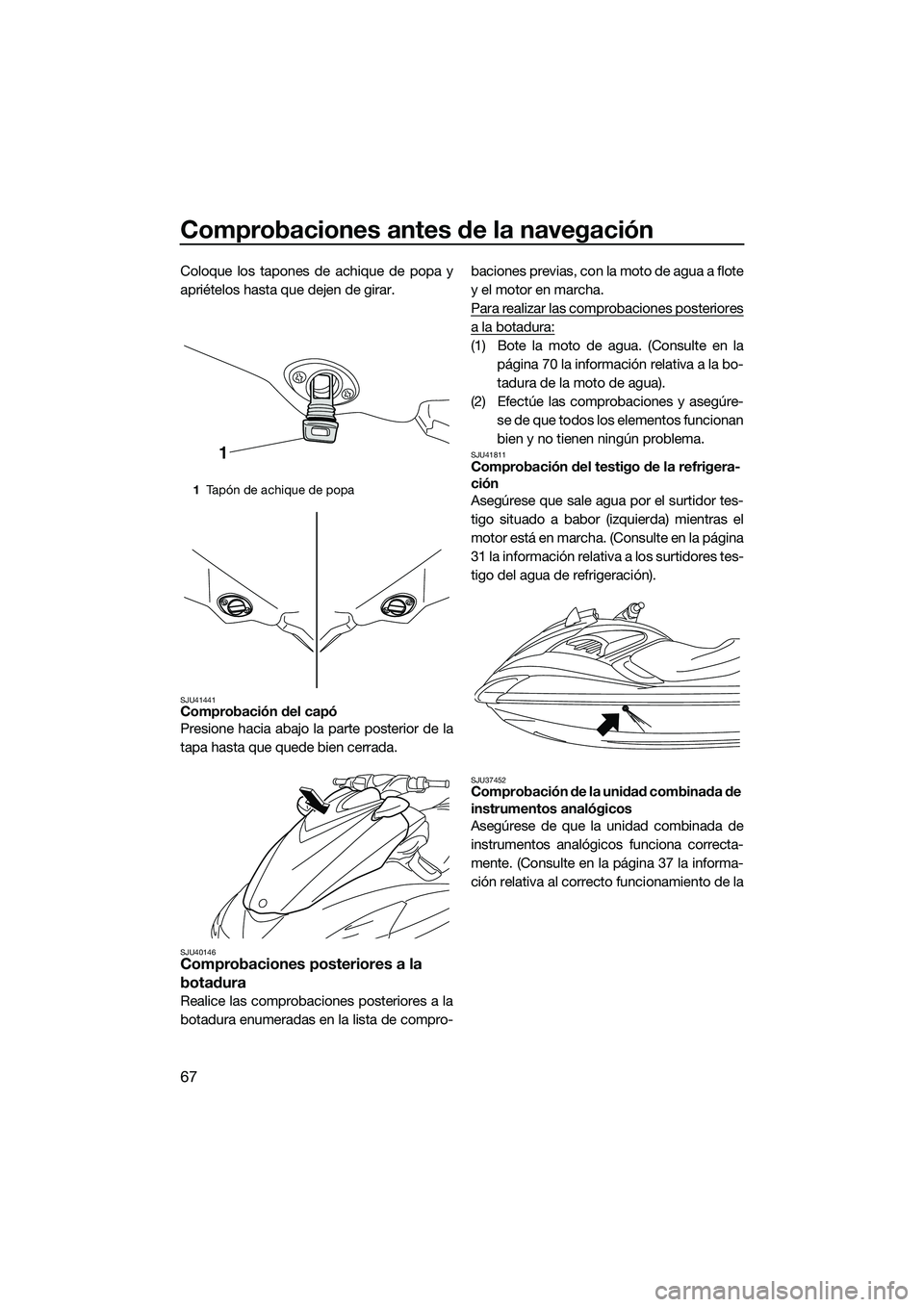

Coloque los tapones de achique de popa y
apriételos hasta que dejen de girar.
SJU41441Comprobación del capó
Presione hacia abajo la parte posterior de la
tapa hasta que quede bien cerrada.
SJU40146Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones posteriores
a la botadura:
(1) Bote la moto de agua. (Consulte en la
página 70 la información relativa a la bo-
tadura de la moto de agua).
(2) Efectúe las comprobaciones y asegúre- se de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU41811Comprobación del testigo de la refrigera-
ción
Asegúrese que sale agua por el surtidor tes-
tigo situado a babor (izquierda) mientras el
motor está en marcha. (Consulte en la página
31 la información relativa a los surtidores tes-
tigo del agua de refrigeración).
SJU37452Comprobación de la unidad combinada de
instrumentos analógicos
Asegúrese de que la unidad combinada de
instrumentos analógicos funciona correcta-
mente. (Consulte en la página 37 la informa-
ción relativa al correcto funcionamiento de la
1Tapón de achique de popa
1
UF3K71S0.book Page 67 Tuesday, August 5, 2014 4:58 PM

Comprobaciones antes de la navegación
68

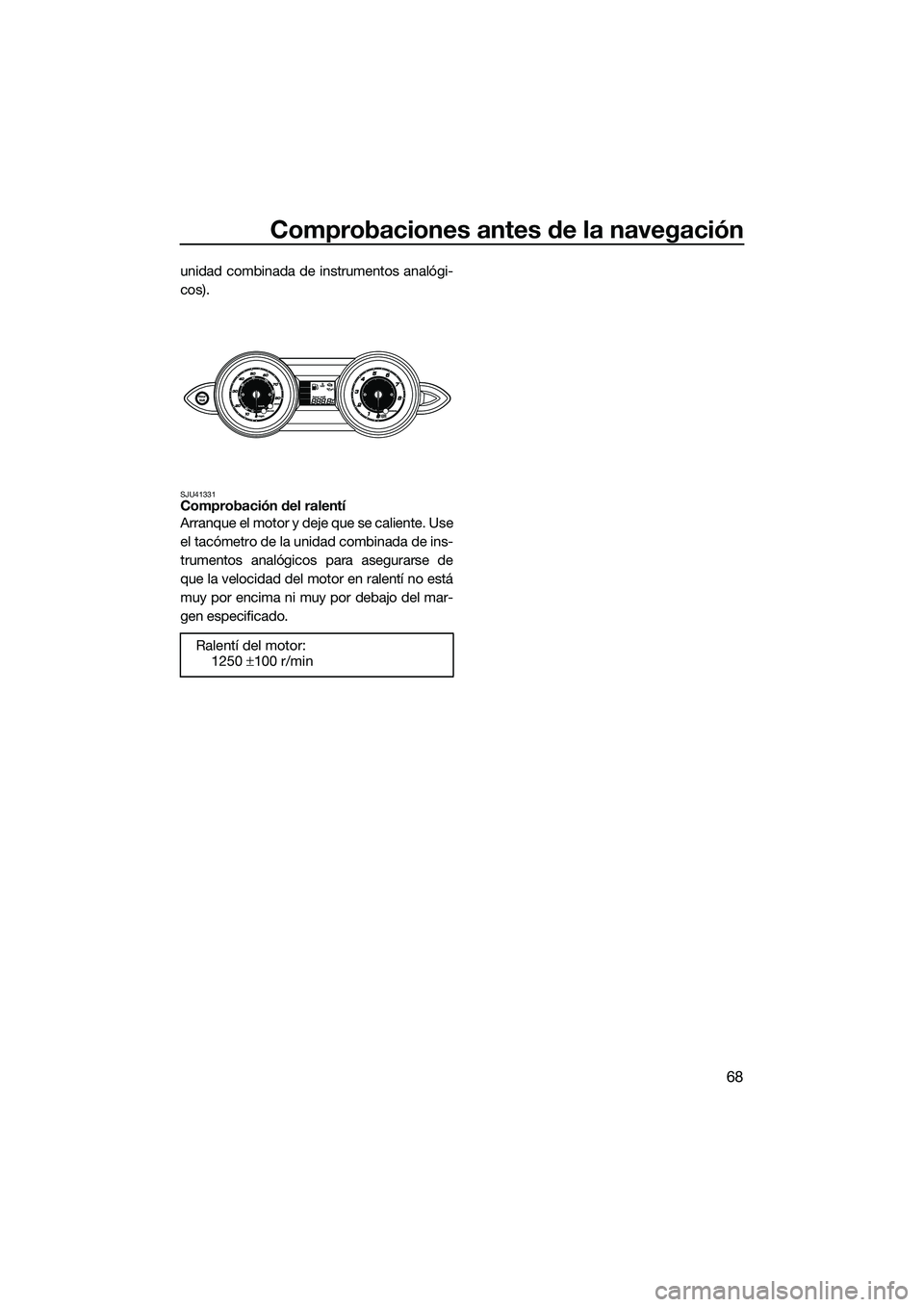

unidad combinada de instrumentos analógi-
cos).
SJU41331Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro de la unidad combinada de ins-
trumentos analógicos para asegurarse de
que la velocidad del motor en ralentí no está
muy por encima ni muy por debajo del mar-
gen especificado.Ralentí del motor:1250 ±100 r/min
UF3K71S0.book Page 68 Tuesday, August 5, 2014 4:58 PM

Funcionamiento
69
SJU32903

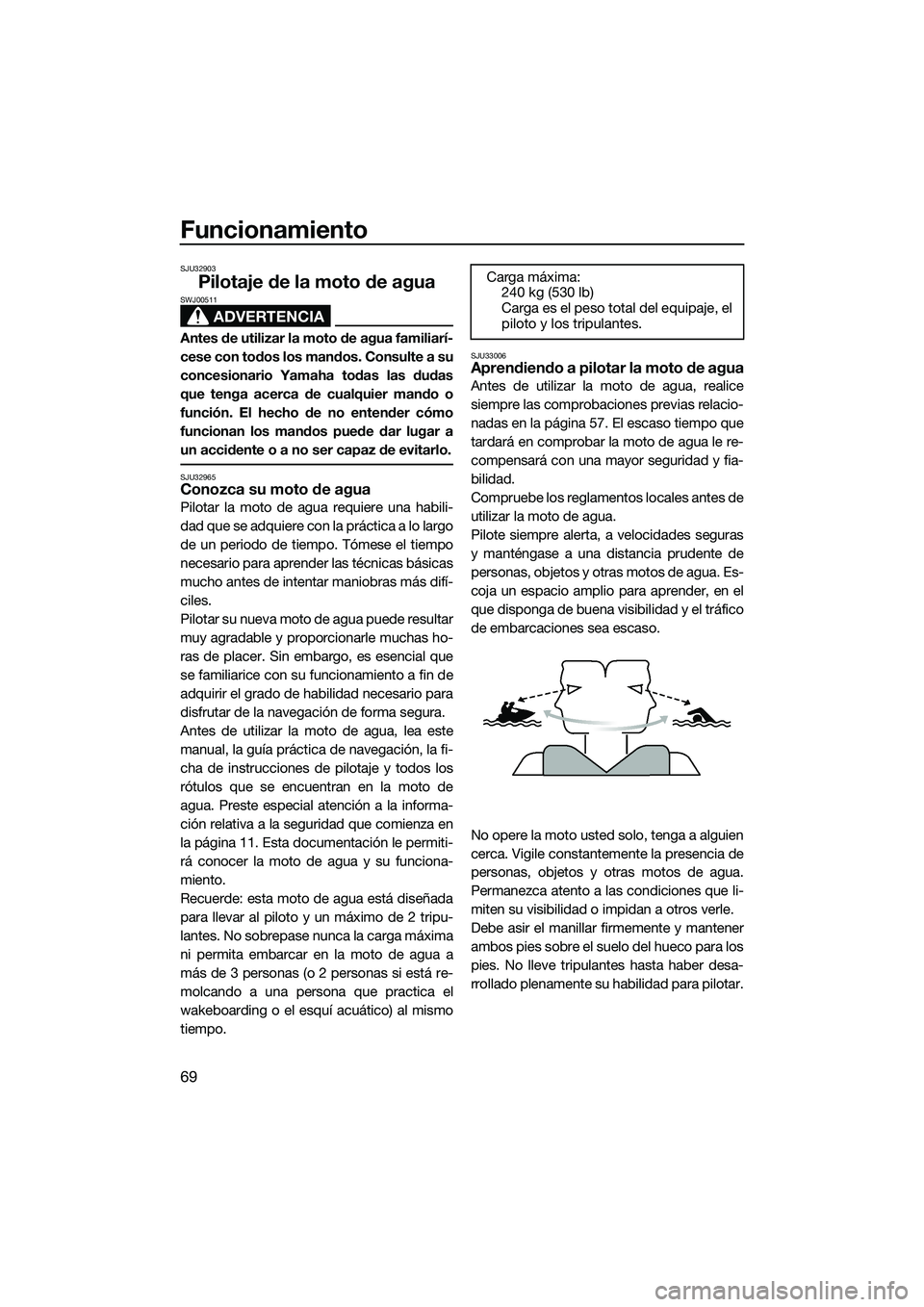

Pilotaje de la moto de agua
ADVERTENCIA
SWJ00511
Antes de utilizar la moto de agua familiarí-
cese con todos los mandos. Consulte a su
concesionario Yamaha todas las dudas
que tenga acerca de cualquier mando o
función. El hecho de no entender cómo
funcionan los mandos puede dar lugar a
un accidente o a no ser capaz de evitarlo.
SJU32965Conozca su moto de agua
Pilotar la moto de agua requiere una habili-
dad que se adquiere con la práctica a lo largo
de un periodo de tiempo. Tómese el tiempo
necesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este
manual, la guía práctica de navegación, la fi-
cha de instrucciones de pilotaje y todos los
rótulos que se encuentran en la moto de
agua. Preste especial atención a la informa-
ción relativa a la seguridad que comienza en
la página 11. Esta documentación le permiti-
rá conocer la moto de agua y su funciona-
miento.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripu-
lantes. No sobrepase nunca la carga máxima
ni permita embarcar en la moto de agua a
más de 3 personas (o 2 personas si está re-
molcando a una persona que practica el
wakeboarding o el esquí acuático) al mismo
tiempo.
SJU33006Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 57. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fia-
bilidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras
y manténgase a una distancia prudente de
personas, objetos y otras motos de agua. Es-
coja un espacio amplio para aprender, en el
que disponga de buena visibilidad y el tráfico
de embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF3K71S0.book Page 69 Tuesday, August 5, 2014 4:58 PM

Funcionamiento
70

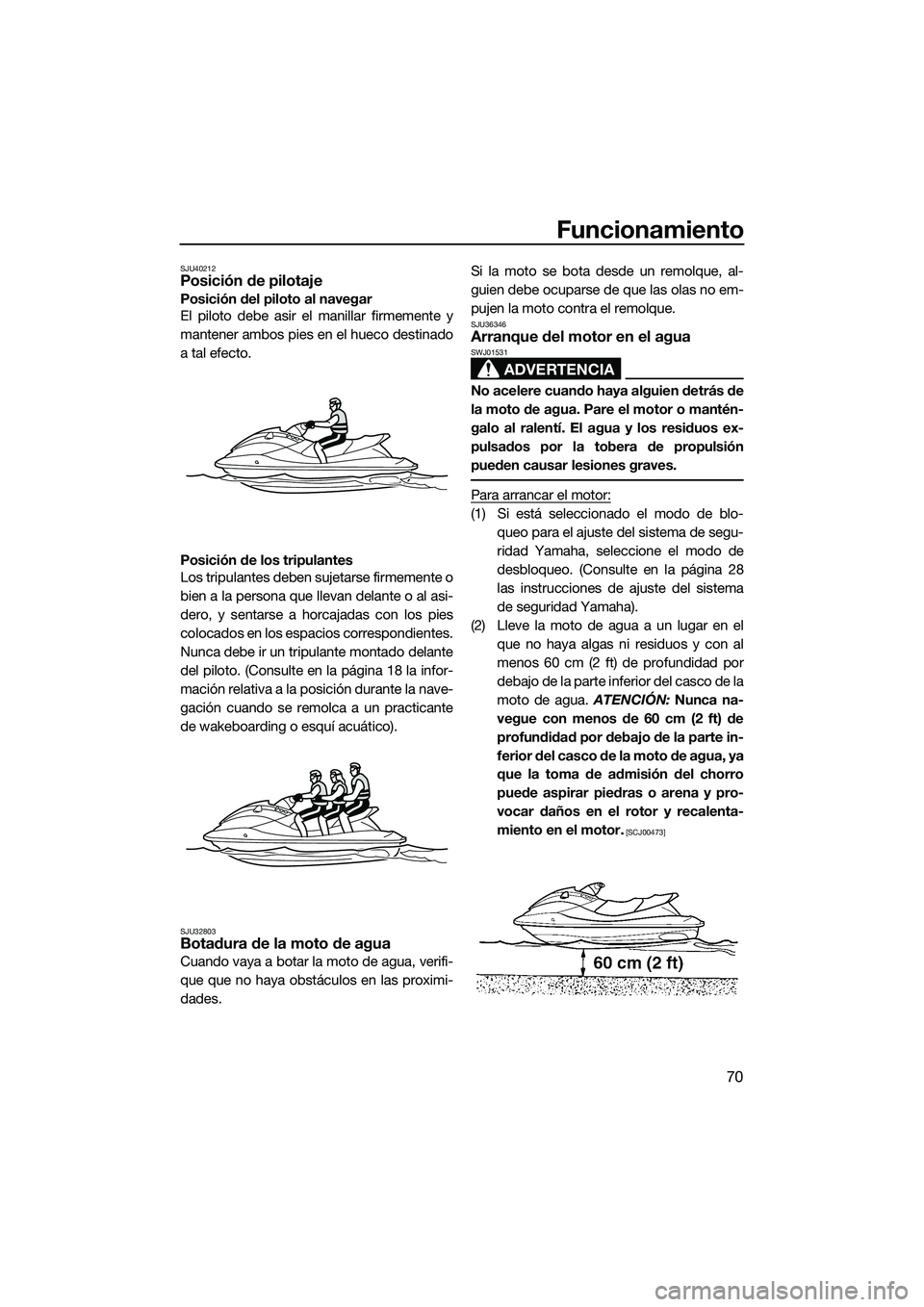

SJU40212Posición de pilotaje
Posición del piloto al navegar
El piloto debe asir el manillar firmemente y
mantener ambos pies en el hueco destinado
a tal efecto.
Posición de los tripulantes
Los tripulantes deben sujetarse firmemente o
bien a la persona que llevan delante o al asi-
dero, y sentarse a horcajadas con los pies
colocados en los espacios correspondientes.
Nunca debe ir un tripulante montado delante
del piloto. (Consulte en la página 18 la infor-
mación relativa a la posición durante la nave-
gación cuando se remolca a un practicante
de wakeboarding o esquí acuático).
SJU32803Botadura de la moto de agua
Cuando vaya a botar la moto de agua, verifi-
que que no haya obstáculos en las proximi-
dades.Si la moto se bota desde un remolque, al-
guien debe ocuparse de que las olas no em-
pujen la moto contra el remolque.
SJU36346Arranque del motor en el agua
ADVERTENCIA
SWJ01531
No acelere cuando haya alguien detrás de
la moto de agua. Pare el motor o mantén-
galo al ralentí. El agua y los residuos ex-
pulsados por la tobera de propulsión
pueden causar lesiones graves.
Para arrancar el motor:
(1) Si está seleccionado el modo de blo-
queo para el ajuste del sistema de segu-
ridad Yamaha, seleccione el modo de
desbloqueo. (Consulte en la página 28
las instrucciones de ajuste del sistema
de seguridad Yamaha).
(2) Lleve la moto de agua a un lugar en el que no haya algas ni residuos y con al
menos 60 cm (2 ft) de profundidad por
debajo de la parte inferior del casco de la
moto de agua. ATENCIÓN: Nunca na-
vegue con menos de 60 cm (2 ft) de
profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya
que la toma de admisión del chorro
puede aspirar piedras o arena y pro-
vocar daños en el rotor y recalenta-
miento en el motor.
[SCJ00473]
UF3K71S0.book Page 70 Tuesday, August 5, 2014 4:58 PM

Funcionamiento
71

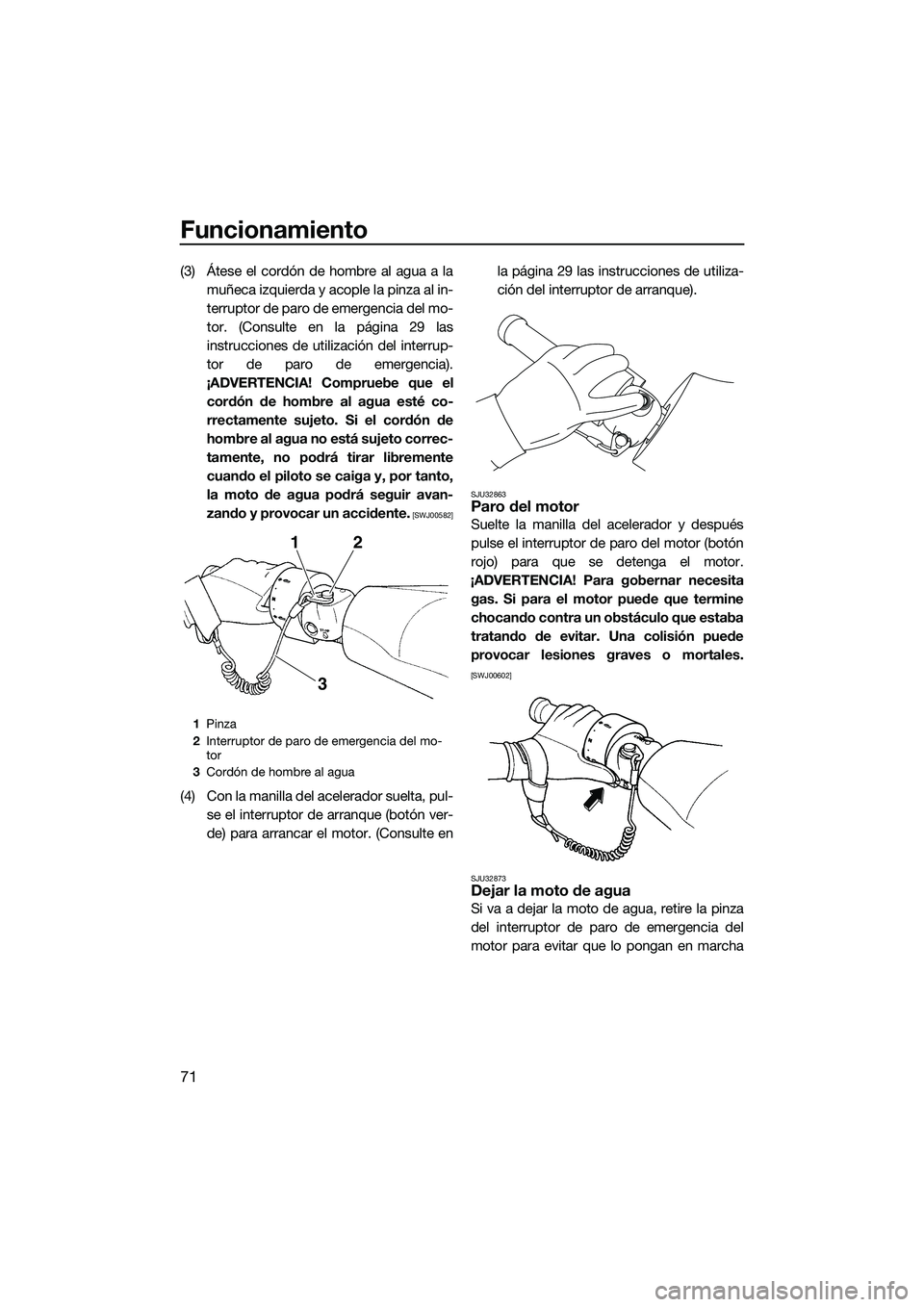

(3) Átese el cordón de hombre al agua a lamuñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor. (Consulte en la página 29 las
instrucciones de utilización del interrup-
tor de paro de emergencia).
¡ADVERTENCIA! Compruebe que el cordón de hombre al agua esté co-
rrectamente sujeto. Si el cordón de
hombre al agua no está sujeto correc-
tamente, no podrá tirar libremente
cuando el piloto se caiga y, por tanto,
la moto de agua podrá seguir avan-
zando y provocar un accidente.
[SWJ00582]
(4) Con la manilla del acelerador suelta, pul- se el interruptor de arranque (botón ver-
de) para arrancar el motor. (Consulte en la página 29 las instrucciones de utiliza-
ción del interruptor de arranque).
SJU32863Paro del motor
Suelte la manilla del acelerador y después
pulse el interruptor de paro del motor (botón
rojo) para que se detenga el motor.
¡ADVERTENCIA! Para gobernar necesita gas. Si para el motor puede que termine
chocando contra un obstáculo que estaba
tratando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00602]
SJU32873
Dejar la moto de agua
Si va a dejar la moto de agua, retire la pinza
del interruptor de paro de emergencia del
motor para evitar que lo pongan en marcha
1 Pinza
2 Interruptor de paro de emergencia del mo-
tor
3 Cordón de hombre al agua
12
3
UF3K71S0.book Page 71 Tuesday, August 5, 2014 4:58 PM

Funcionamiento
72

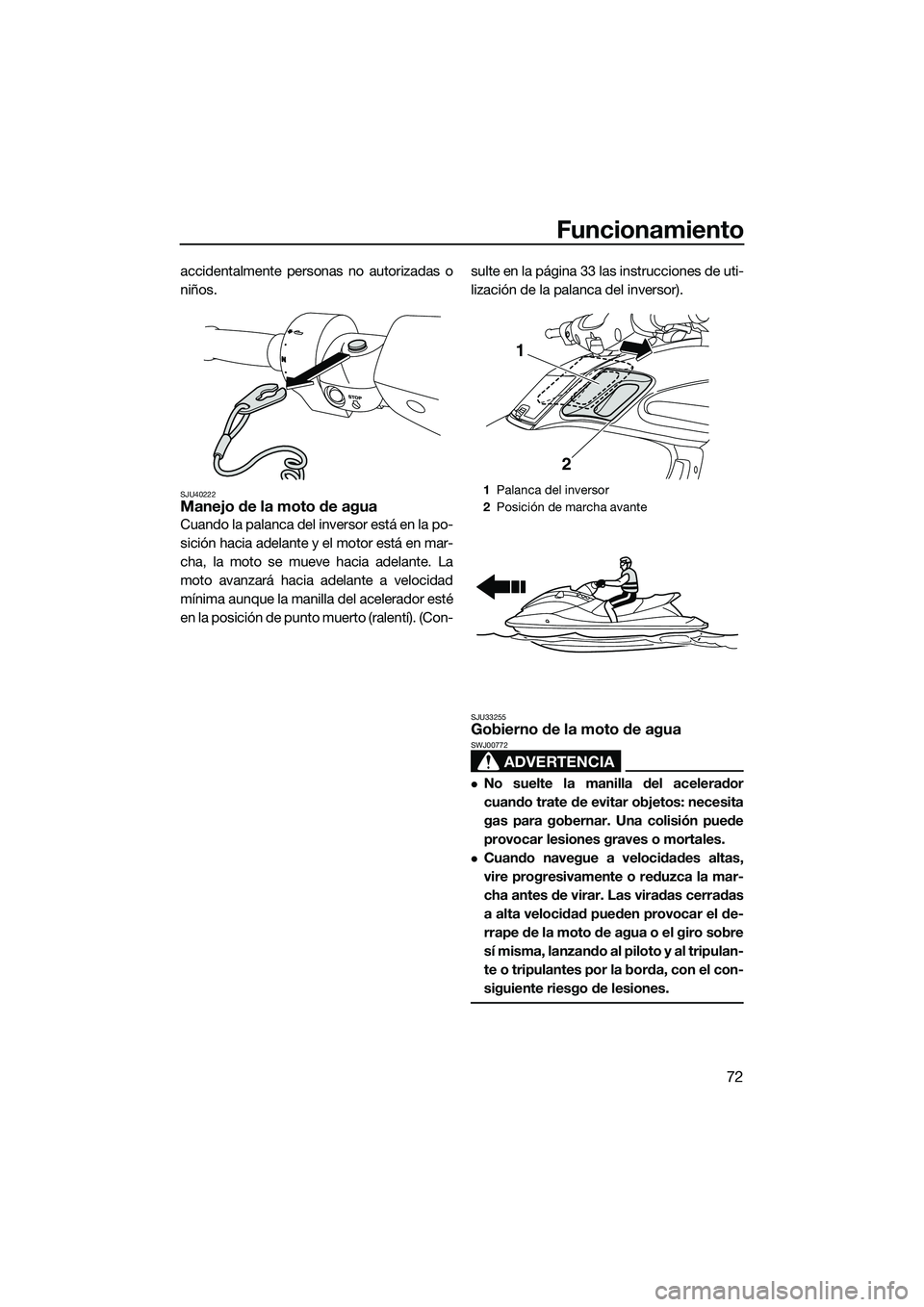

accidentalmente personas no autorizadas o
niños.
SJU40222Manejo de la moto de agua
Cuando la palanca del inversor está en la po-
sición hacia adelante y el motor está en mar-
cha, la moto se mueve hacia adelante. La
moto avanzará hacia adelante a velocidad
mínima aunque la manilla del acelerador esté
en la posición de punto muerto (ralentí). (Con-sulte en la página 33 las instrucciones de uti-
lización de la palanca del inversor).
SJU33255Gobierno de la moto de agua
ADVERTENCIA
SWJ00772
No suelte la manilla del acelerador
cuando trate de evitar objetos: necesita
gas para gobernar. Una colisión puede
provocar lesiones graves o mortales.
Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrape de la moto de agua o el giro sobre
sí misma, lanzando al piloto y al tripulan-
te o tripulantes por la borda, con el con-
siguiente riesgo de lesiones.
1
Palanca del inversor
2 Posición de marcha avante
2
1
UF3K71S0.book Page 72 Tuesday, August 5, 2014 4:58 PM

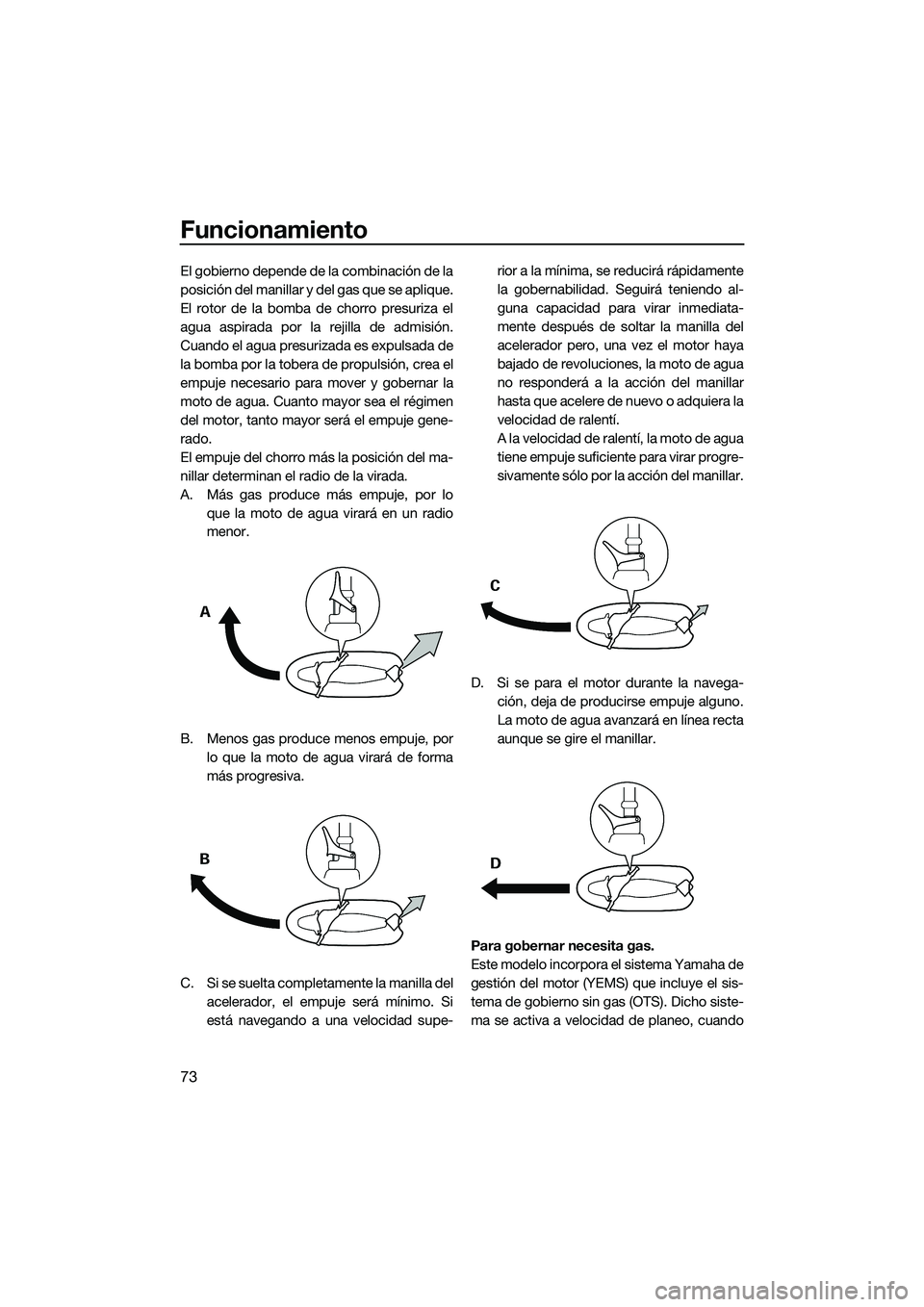

Funcionamiento
73
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por loque la moto de agua virará en un radio
menor.
B. Menos gas produce menos empuje, por lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del acelerador, el empuje será mínimo. Si
está navegando a una velocidad supe- rior a la mínima, se reducirá rápidamente
la gobernabilidad. Seguirá teniendo al-
guna capacidad para virar inmediata-
mente después de soltar la manilla del
acelerador pero, una vez el motor haya
bajado de revoluciones, la moto de agua
no responderá a la
acción del manillar
hasta que acelere de nuevo o adquiera la
velocidad de ralentí.
A la velocidad de ralentí, la moto de agua
tiene empuje suficiente para virar progre-
sivamente sólo por la acción del manillar.
D. Si se para el motor durante la navega- ción, deja de producirse empuje alguno.
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
UF3K71S0.book Page 73 Tuesday, August 5, 2014 4:58 PM
