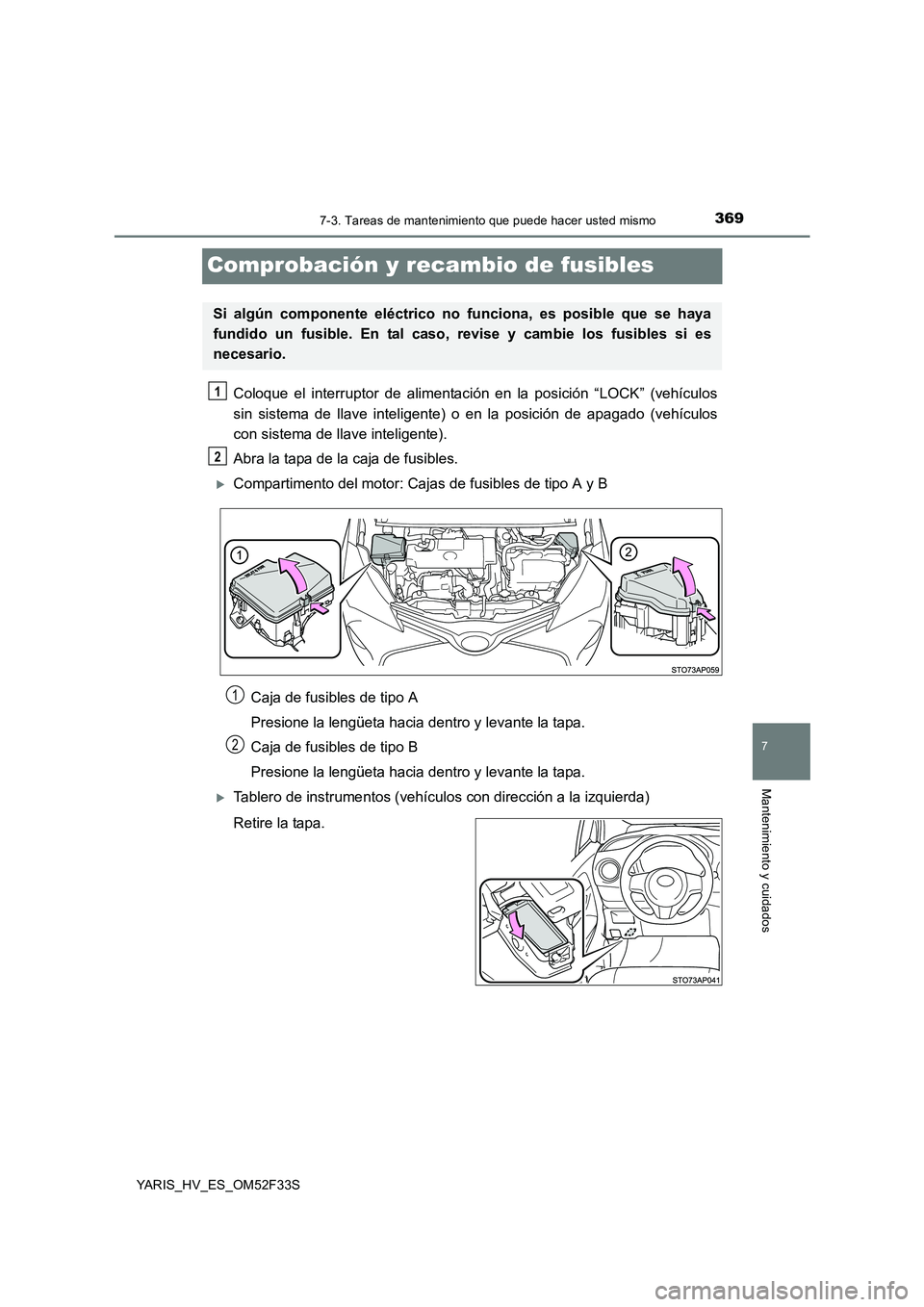

Comprobación y recambio de fusibles
Coloque el interruptor de alimentación en la posición “LOCK” (vehículos
sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente).
Abra la tapa de la caja de fusibles.
XCompartimento del motor: Cajas de fusibles de tipo A y B
Caja de fusibles de tipo A
Presione la lengüeta hacia dentro y levante la tapa.
Caja de fusibles de tipo B
Presione la lengüeta hacia dentro y levante la tapa.
XTablero de instrumentos (vehículos con dirección a la izquierda)
Retire la tapa.
Si algún componente eléctrico no funciona, es posible que se haya
fundido un fusible. En tal caso, revise y cambie los fusibles si es
necesario.
1
2
1
2

3707-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52F33S

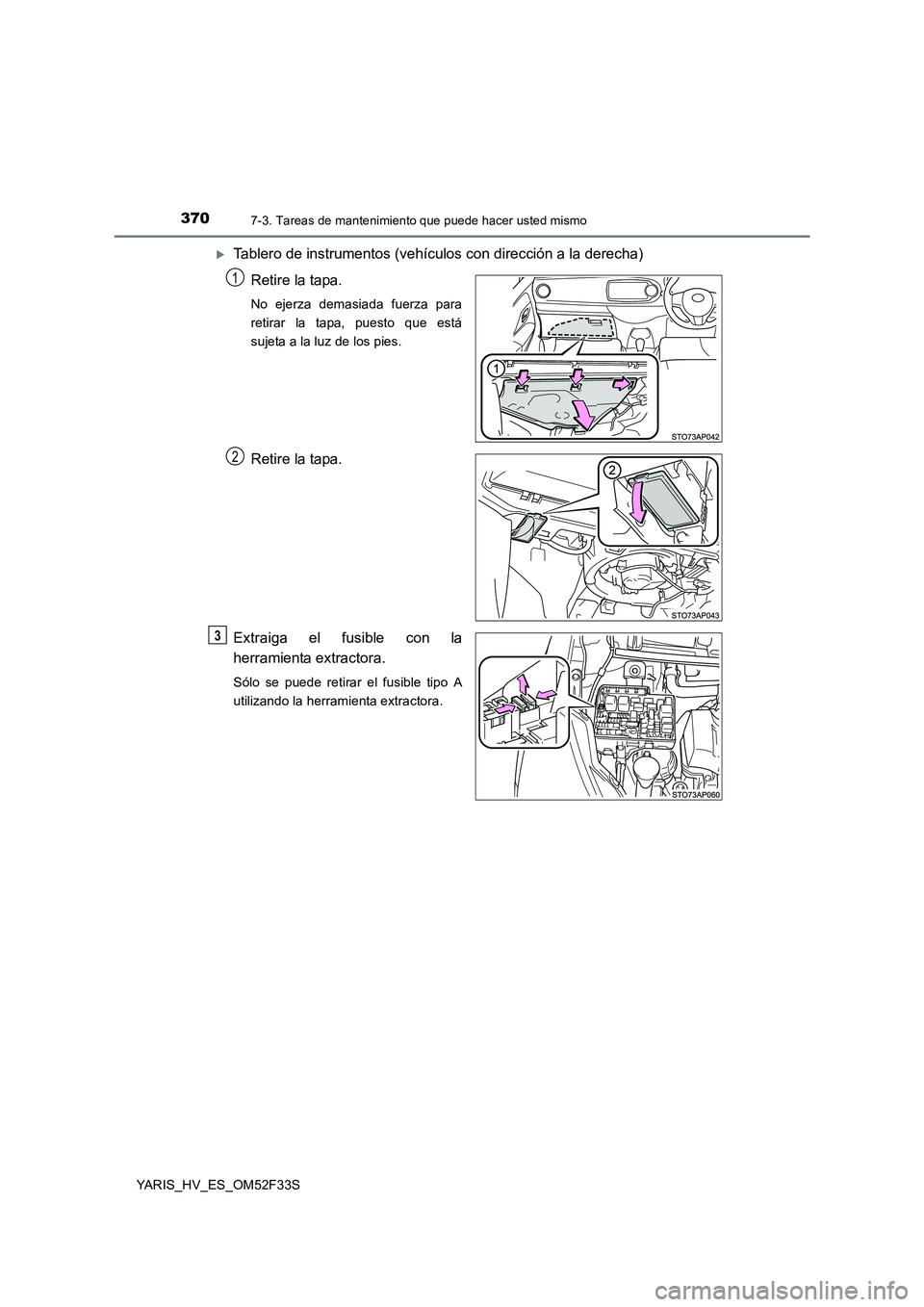

XTablero de instrumentos (vehículos con dirección a la derecha)
Retire la tapa.
No ejerza demasiada fuerza para
retirar la tapa, puesto que está
sujeta a la luz de los pies.
Retire la tapa.
Extraiga el fusible con la
herramienta extractora.
Sólo se puede retirar el fusible tipo A
utilizando la herramienta extractora.
1
2
3

3717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52F33S

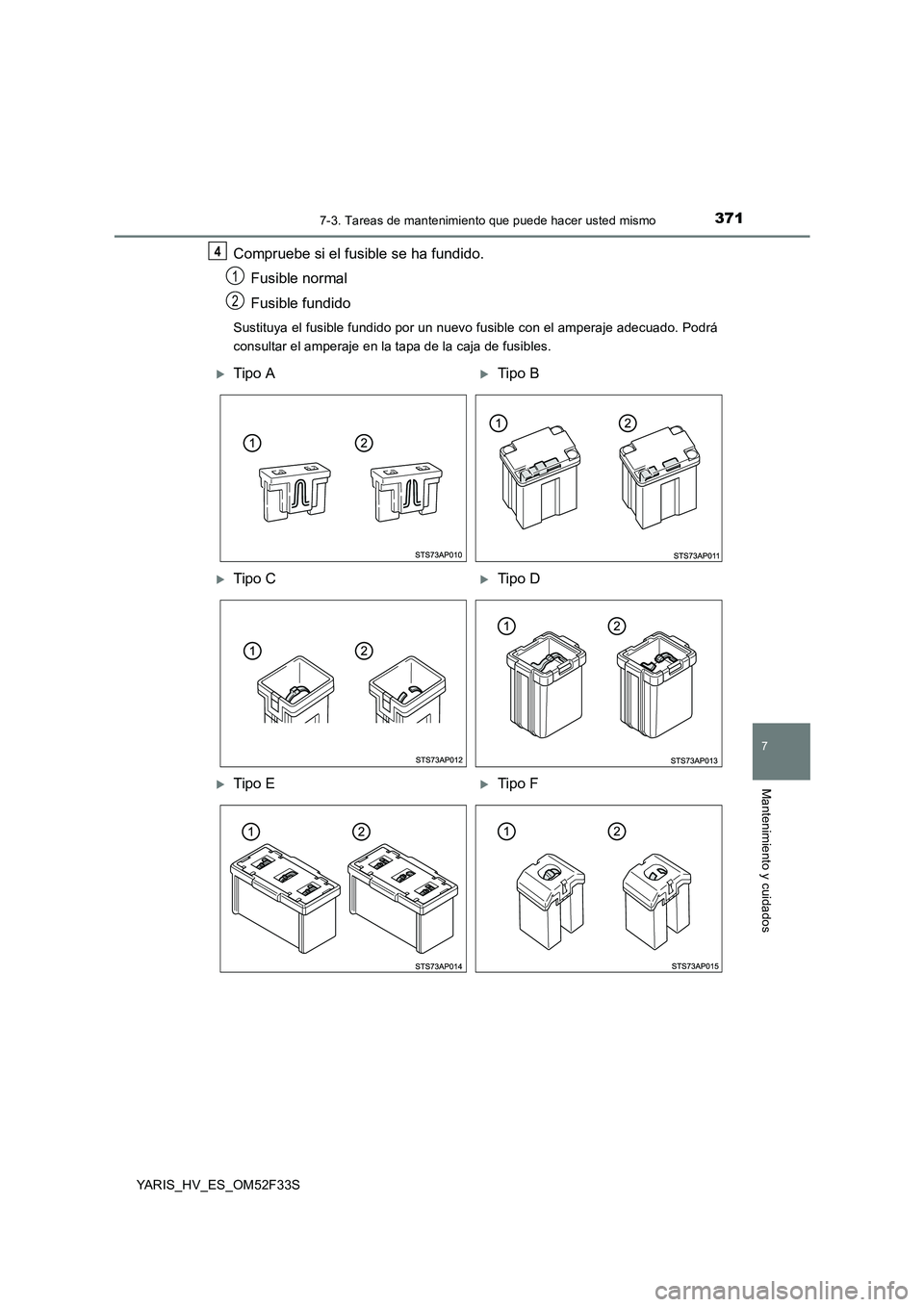

Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
4
1
2
XTipo AXTipo B
XTipo CXTipo D
XTipo EXTipo F

3727-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52F33S
■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( →P. 374)
● Si el fusible sustituido vuelve a fundirse, lleve a revisar el vehículo a un
concesionario Toyota autorizado, cualquier taller u otro profesional con la
cualificación y el equipo necesarios.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales diseñados para este
vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que no sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.

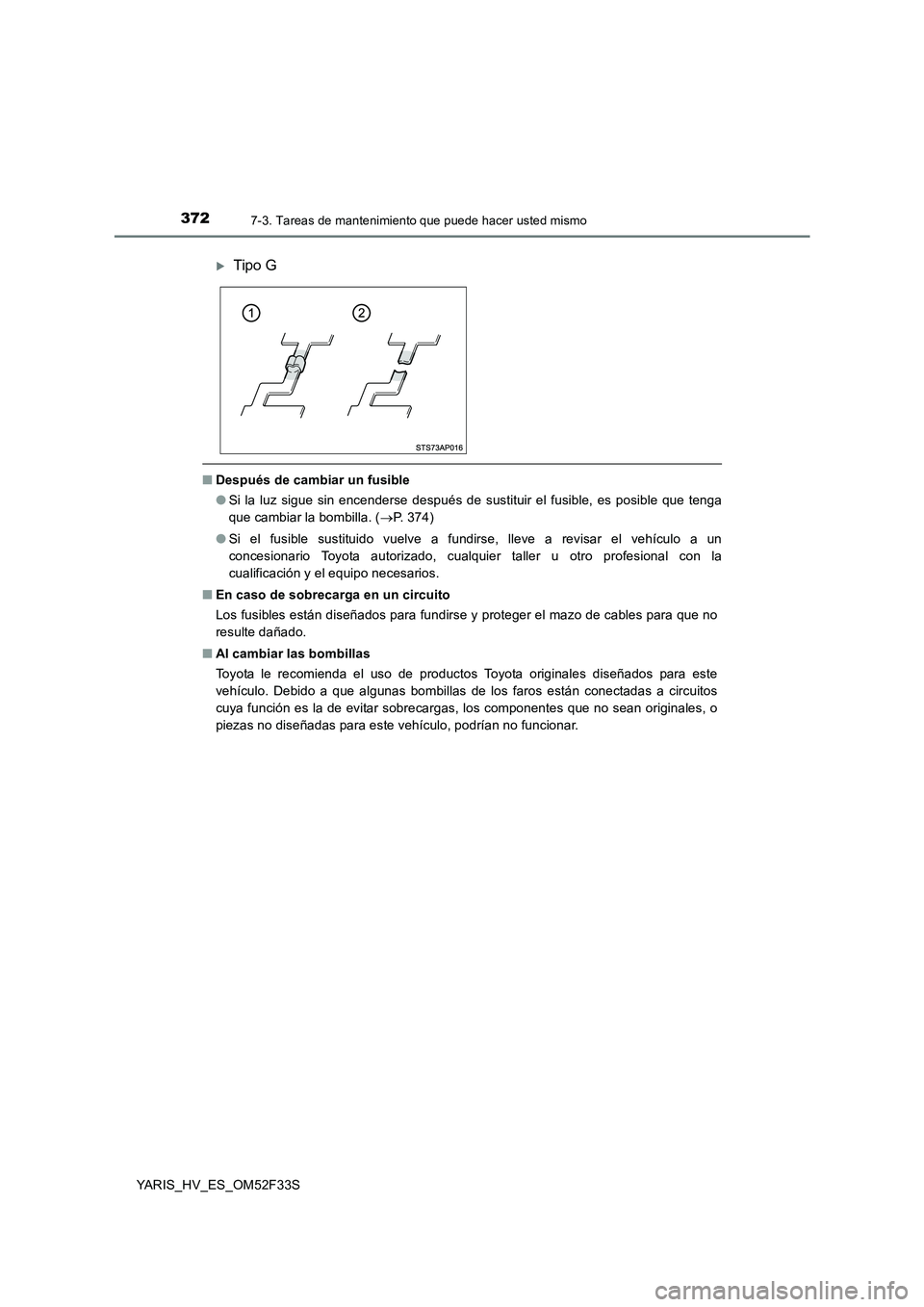

XTipo G

3737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52F33S

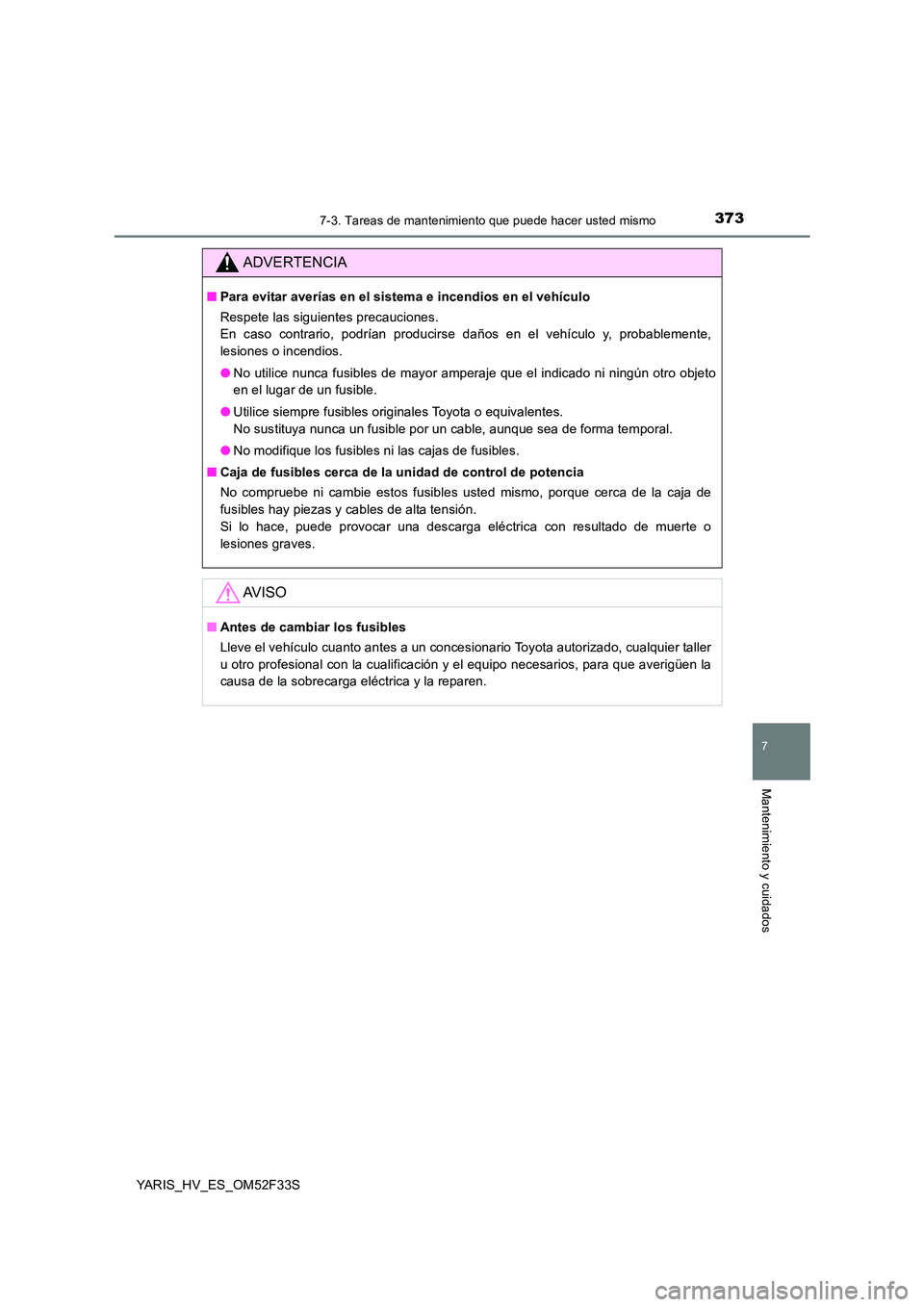

ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, probablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
■ Caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie estos fusibles usted mismo, porque cerca de la caja de
fusibles hay piezas y cables de alta tensión.
Si lo hace, puede provocar una descarga eléctrica con resultado de muerte o
lesiones graves.
AV I S O
■ Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, cualquier taller
u otro profesional con la cualificación y el equipo necesarios, para que averigüen la
causa de la sobrecarga eléctrica y la reparen.

3747-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52F33S
Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (→P. 472)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación
dependerá de bombilla. Puesto que existe el peligro de que se dañen
los componentes, recomendamos que la sustitución se lleve a cabo en
un concesionario Toyota autorizado, en cualquier taller, o en otro
profesional con la cualificación y el equipo necesarios.
Si desea más información sobre cómo cambiar otras bombillas de los
faros, póngase en contacto con un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Luces de posición delanteras/
luces de marcha diurna
(tipo bombilla)
Luces de los intermitentes
delanteros
Luces antiniebla delanteras (si
están instaladas)
Faros halógenos
Luces de los intermitentes
laterales
1
2
3
4
5

3757-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
YARIS_HV_ES_OM52F33S

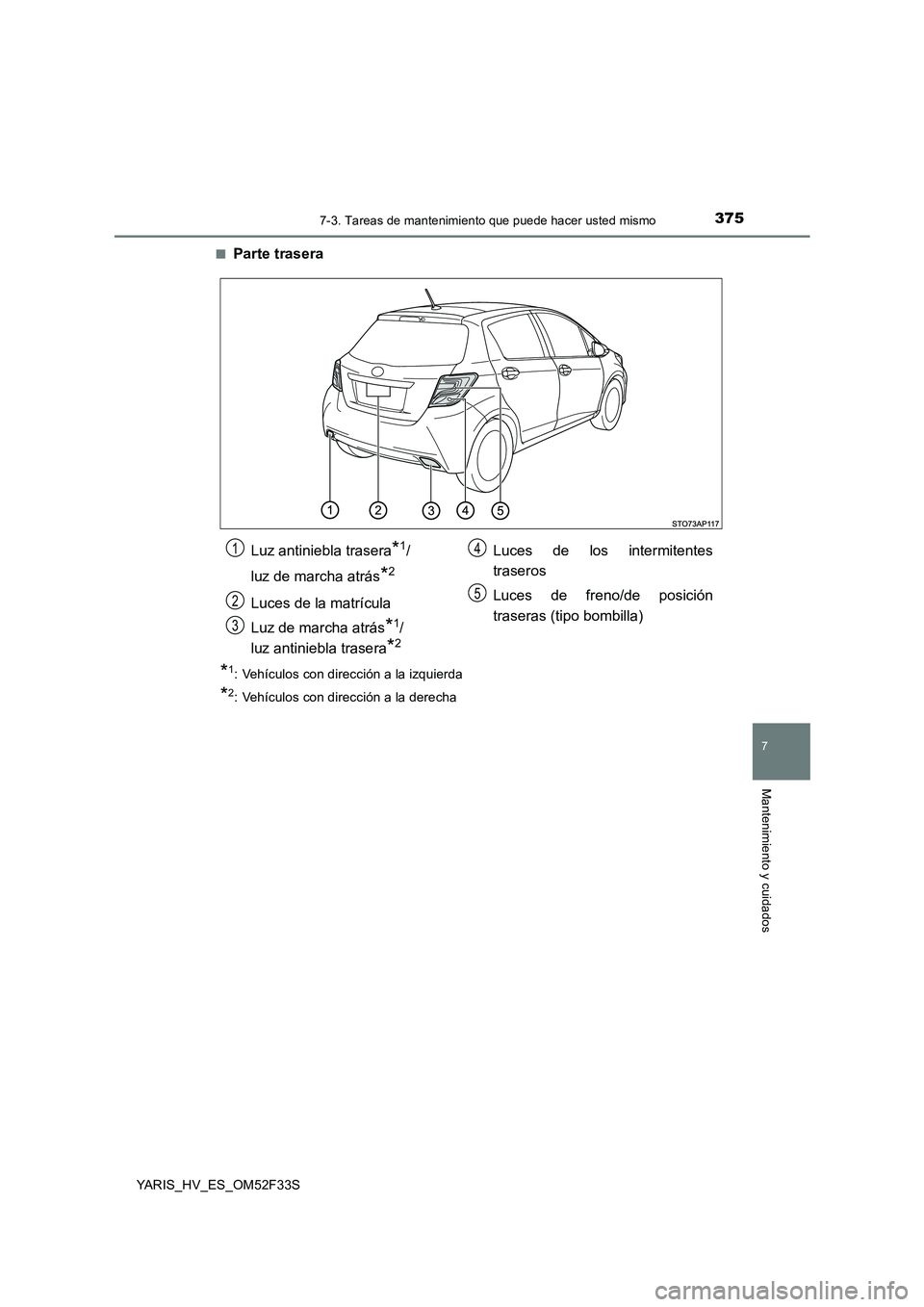

■Parte trasera
*1: Vehículos con dirección a la izquierda
*2: Vehículos con dirección a la derecha
Luz antiniebla trasera*1/
luz de marcha atrás*2
Luces de la matrícula
Luz de marcha atrás*1/
luz antiniebla trasera*2
Luces de los intermitentes
traseros
Luces de freno/de posición
traseras (tipo bombilla)
1
2
3
4
5

3767-3. Tareas de mantenimiento que puede hacer usted mismo
YARIS_HV_ES_OM52F33S
■Faros
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Saque la bombilla mientras
presiona el mecanismo de
desbloqueo del conector.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire y asegure la base de la
bombilla.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda los faros y
confirme que no pase luz a través
del soporte.

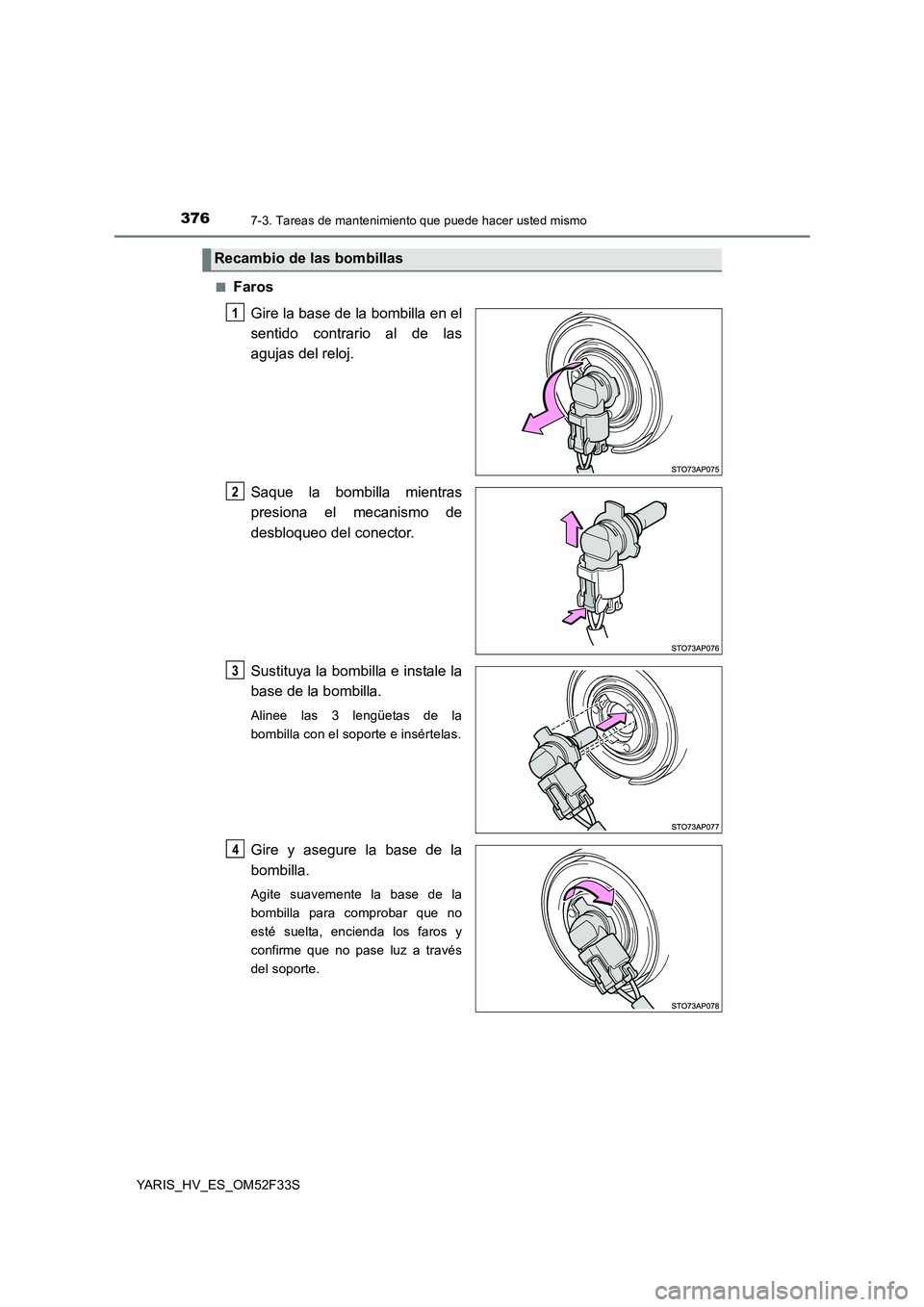

Recambio de las bombillas
1
2
3
