2015 TOYOTA YARIS HATCHBACK Instruksjoner for bruk (in Norwegian)

463
9Kjøretøyspesifikasjoner
OM52G04NO9-1. Spesifikasjoner
Vedlikeholdsdata (drivstoff, oljenivå osv.) .... 464
Drivstoffinformasjon ........... 483
9-2. Tilpasning Funksjoner som kan tilpasses........................... 485
9-3. Funksjoner som må initialiseres
Funksjoner som må initialiseres ................. 489
YARIS F_OM_Europe_OM52G04NO.book Page 463 Friday, April 29, 2016 10:48 AM

4649-1. Spesifikasjoner
OM52G04NO
Vedlikeholdsdata (drivstoff, oljenivå osv.)
Dimensjoner og vekt
Total lengde3 950 mm
Total bredde1 695 mm
Total høyde *11 510 mm
1 520 mm
*2
1 530 mm*3
Akselavstand 2 510 mm
Sporvidde
Foran1 485 mm
*4
1 470 mm*5
1 460 mm*6
Bak1 470 mm
*4
1 460 mm*5
1 445 mm*6
To t a l v e k t
1KR-FE-motor 1 450 kg
1NR-FE-motor
Multidrive
1 500 kg
Manuell girkasse
1 490 kg
1ND-TV-motor 1 545 kg
Maksimalt
tillatt
akseltrykkForan
1KR-FE-motor
825 kg
1NR-FE-motor
850 kg
1ND-TV-motor
895 kg
Bak 825 kg
Tilhengerfestebelastning 50 kg
YARIS F_OM_Europe_OM52G04NO.book Page 464 Friday, April 29, 2016 10:48 AM

4659-1. Spesifikasjoner
9
Kjøretøyspesifikasjoner
OM52G04NO
*1: Biler uten last
*2: Biler med Rough Road-pakke (uten økt bilhøyde)
*3: Biler med Rough Road-pakke (med økt bilhøyde)
*4: 175/65R14-, 175/70R14- eller 175/65R15-dekk
*5: 185/60R15-dekk
*6: 195/50R16-dekk
*7: Modeller i bilkategori N1
Trekkapasitetmed brems
1KR-FE-motor
730 kg
1NR-FE-motor
880 kg
1ND-TV-motor
780 kg
uten brems 550 kg
Maksimal tillatt belastning for tilhen-
gerfestet
*719 kg
YARIS F_OM_Europe_OM52G04NO.book Page 465 Friday, April 29, 2016 10:48 AM

4669-1. Spesifikasjoner
OM52G04NOn
Understellsnummer
Understellsnummeret (VIN) er den juridiske identiteten til bilen din.
Dette er det primære identifikasjonsnummeret for din Toyota. Det
brukes til registreringen av bilen.
Dette nummeret er stemplet inn
under høyre forsete.
Nummeret finnes også på
chassisplaten på den midtre
stolpen på venstre side.
Kjøretøyidentifikasjon
YARIS F_OM_Europe_OM52G04NO.book Page 466 Friday, April 29, 2016 10:48 AM

4679-1. Spesifikasjoner
9
Kjøretøyspesifikasjoner
OM52G04NOn
Motornummer
Motornummeret er preget inn i motorblokken som vist.
nBensinmotor
1KR-FE-motor
1KR-FE-motor1NR-FE-motor
1ND-TV-motor
Motor
Modell1KR-FE
Ty p e3-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde71,0 
84,0 mm
Slagvolum998 cm3
Ventilklaring
(kald motor)Inntak: 0,145–0,235 mm
Eksos: 0,275–0,365 mm
DrivremstrammingAutomatisk justering
YARIS F_OM_Europe_OM52G04NO.book Page 467 Friday, April 29, 2016 10:48 AM

4689-1. Spesifikasjoner
OM52G04NO
1NR-FE-motor
nDieselmotor
1ND-TV-motor
Modell1NR-FE
Ty p e4-sylindret 4-takts rekkemotor, bensin
Boring og slaglengde72,5  80,5 mm
Slagvolum1 329 cm3
Ventilklaring
(kald motor)Automatisk justering
DrivremstrammingAutomatisk justering
Modell1ND-TV
Ty p e4-sylindret 4-takts rekkemotor, diesel
Boring og slaglengde73,0  81,5 mm
Slagvolum1 364 cm3
Ventilklaring
(kald motor)Inntak: 0,11–0,17 mm
Eksos: 0,14–0,20 mm
DrivremstrammingAutomatisk justering
OBS
nDrivremtype (dieselmotor)
Den ekstra sterke drivremmen brukes til drivremmen på generatorsiden.
Bruk originale drivremmer fra Toyota eller tilsvarende ekstra sterke drivrem-
mer når drivremmen skiftes ut. Hvis det ikke brukes en ekstra sterk drivrem,
kan slitestyrken til remmen bli dårligere enn forventet. Den ekstra sterke
drivremmen er en rem med aramid-kjerne som er sterkere sammenlignet
med vanlige remmer med PET- eller PEN-kjerne.
YARIS F_OM_Europe_OM52G04NO.book Page 468 Friday, April 29, 2016 10:48 AM

4699-1. Spesifikasjoner
9
Kjøretøyspesifikasjoner
OM52G04NOn
Bensinmotor
nDieselmotor

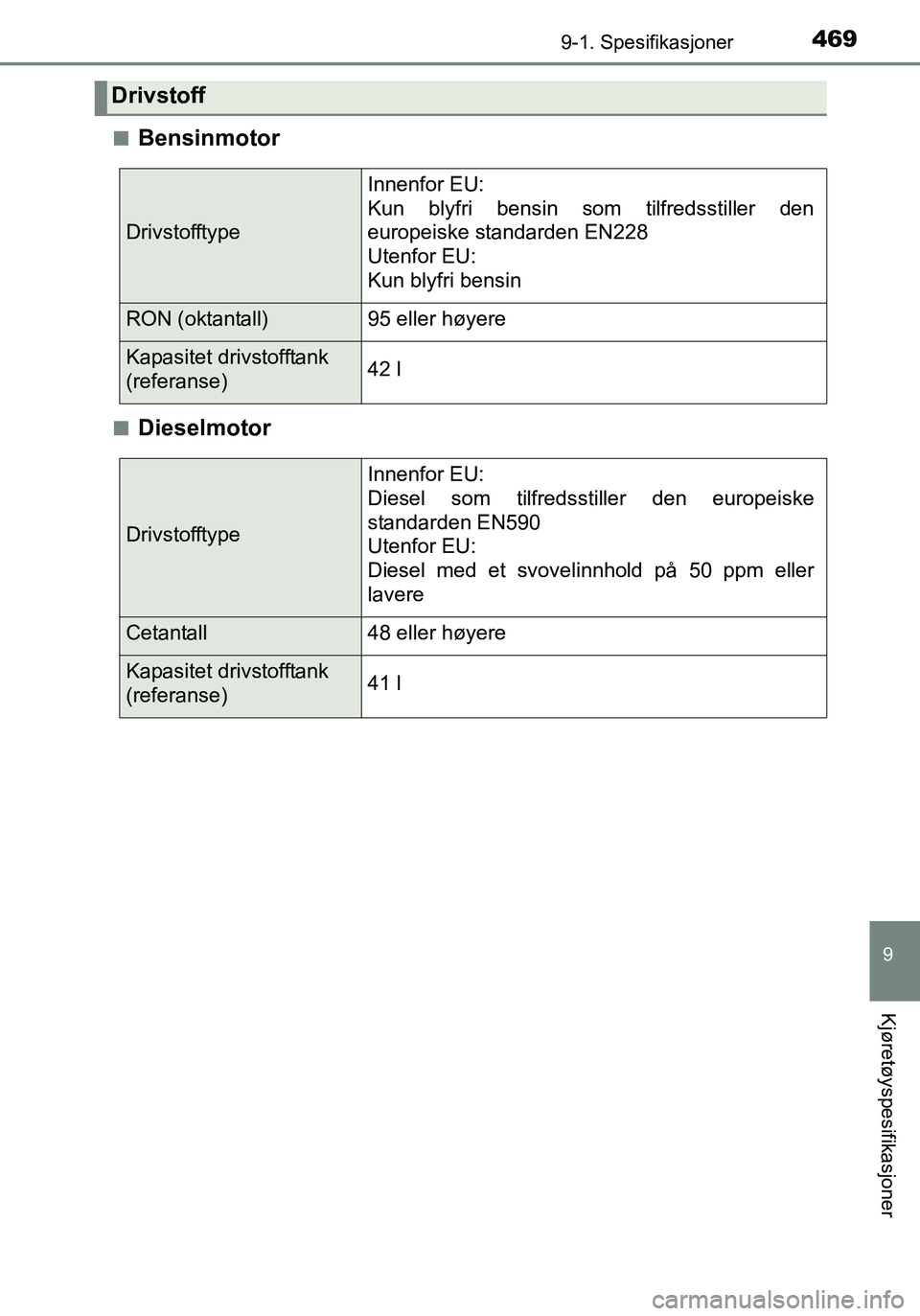

Drivstoff
Drivstofftype
Innenfor EU:
Kun blyfri bensin som tilfredsstiller den
europeiske standarden EN228
Utenfor EU:
Kun blyfri bensin
RON (oktantall)95 eller høyere
Kapasitet drivstofftank
(referanse)42 l
Drivstofftype
Innenfor EU:
Diesel som tilfredsstiller den europeiske
standarden EN590
Utenfor EU:
Diesel med et svovelinnhold på 50 ppm eller
lavere
Cetantall48 eller høyere
Kapasitet drivstofftank
(referanse)41 l
YARIS F_OM_Europe_OM52G04NO.book Page 469 Friday, April 29, 2016 10:48 AM

4709-1. Spesifikasjoner
OM52G04NOn
Oljekapasitet (oljeskift – referanse*)
*: Motorens oljekapasitet er en referansemengde som skal brukes når man
skifter olje. Varm opp og slå av motoren, vent mer enn 5 minutter, og sjekk
oljenivået på peilepinnen.
Smøresystem (bensinmotor)
Med filter1KR-FE-motor
2,8 l
1NR-FE-motor
3,4 l
Uten filter1KR-FE-motor
2,6 l
1NR-FE-motor
3,2 l
