521-1. Pro bezpečné používání
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Pokyny pro SRS airbagy
●Nebouchejte nebo netlačte silou na místa, kde jsou umístěny součásti SRS
airbagů.
To by mohlo způsobit poruchu SRS airbagů.
●Nedotýkejte se žádných součástí ihned po nafouknutí SRS airbagů, protože
mohou být horké.
●Pokud se vám špatně dýchá po nafouknutí SRS airbagů, otevřete dveře
nebo okno, abyste dovnitř pustili čerstvý vzduch, nebo opusťte vozidlo, po-
kud je to bezpečné. Opláchněte ze sebe všechny zbytkové látky co nejdří-
ve, abyste zabránili podráždění kůže.
●Pokud jsou oblasti, kde jsou uloženy SRS airbagy, jako jsou kryt volantu
ačalounění předních a zadních sloupků, poškozeny nebo popraskány,
nechte je vyměnit kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Úpravy a likvidace součástí systému SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících úprav bez
konzultace s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem. SRS airbagy
mohou selhat nebo se nafouknout nešťastnou náhodou, což může způsobit
smrtelné nebo vážné zranění.
●Instalace, vyjmutí, rozebírání a oprava SRS airbagů
●Opravy, úpravy, vyjímání nebo vým
ěna volantu, přístrojového panelu, pa-
lubní desky, sedadel nebo jejich čalounění, předních, bočních a zadních
sloupků nebo bočního čalounění střechy
●Opravy nebo úpravy předních blatníků, předního nárazníku nebo bočního
prostoru pro cestující
●Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo na-
vijáků nebo střešních nosičů zavazadel
●Úpravy systému odpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné radiové sys-
témy (RF vysílač) a přehrávače CD
●Úpravy vašeho vozidla pro osoby s tělesným postižením

531-1. Pro bezpečné používání
1
RAV4_OM_OM42A45CZ_(EE)
Bezpečnost a zabezpečení
■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké odřeniny, popáleniny, pohmožděniny
atd. z důvodu extrémně vysoké rychlosti nafouknutí horkými plyny.
●Ozve se hlasitý hluk a dojde k rozptýlení bílého prášku.
●Části modulu airbagu (náboj volantu, kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních sloupků a bočního čalounění střechy,
mohou být několik minut horké. Airbag samotný může být také horký.
●Čelní sklo může prasknout.
■Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou v případě nárazu, který překročí mezní
úroveň (úroveň síly, která odpovídá čelnímu nárazu do pevné překážky, kte-
rá se nepohybuje ani nedeformuje, rychlostí přibližně 20 - 30 km/h).
Tato mezní rychlost však bude znatelně vyšší v následujících situacích:
• Pokud vozidlo narazí do předmětu, jako je zaparkované vozidlo nebo do-
pravní značka, který se při nárazu může pohybovat nebo deformovat.
•Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kolize, př
i které
předek vozidla "podjede" pod rám nákladního vozidla.
●V závislosti na typu kolize je možné, že se budou aktivovat pouze předepí-
nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů (boční a hlavové SRS airbagy)
●Boční a hlavové SRS airbagy se nafouknou v případě nárazu, který překročí
nastavenou mezní úroveň (úroveň síly, která odpovídá síle nárazu vozidla
o hmotnosti přibližně 1 500 kg do kabiny vozidla ze směru kolmého k orien-
taci vozidla rychlostí přibližně 20 - 30 km/h).
●Boční a hlavové SRS airbagy se mohou nafouknout také v případě silné čel-
ní kolize.

561-1. Pro bezpečné používání
RAV4_OM_OM42A45CZ_(EE)■Kdy kontaktovat kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka
V následujících případech bude vozidlo vyžadovat prohlídku a/nebo opravu.
Co nejdříve kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo jiného řádně kvalifikovaného a vybaveného odborníka.
●Kterýkoliv ze SRS airbagů se nafoukl.
●Přední část vozidla byla poškozena nebo
deformována, nebo byla vystavena neho-
dě, která nebyla tak velká, aby způsobila
nafouknutí čelních SRS airbagů.
●Část dveří nebo jejich okolní oblast byla
poškozena nebo deformována, nebo bylo
vozidlo vystaveno nehodě, která nebyla
tak velká, aby způsobila nafouknutí boč-
ních a hlavových SRS airbagů.
●Kryt volantu, palubní deska v blízkosti
airbagu spolujezdce vpředu nebo spodní
část přístrojového panelu jsou poškrábá-
ny, popraskány, nebo jsou jinak poško-
zeny.

1132. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Výstraha pro používání během jízdy
Z bezpečnostních důvodů neovládejte během jízdy spínače ovládání přístro-
je, pokud je to možné, a nedívejte se nepřetržitě na multiinformační displej.
Zastavte vozidlo a ovládejte spínače ovládání přístroje. Jinak by to mohlo
způsobit chybu při ovládání volantu s následkem neočekávané nehody.
■Výstrahy pro nastavování zobrazení
Protože je potřeba, aby během nastavování zobrazení běžel motor, ujistěte
se, že je vozidlo zaparkováno na místě s adekvátním větráním. V uzavře-
ném prostoru, např. v garáži, se mohou výfukové plyny, obsahující kysličník
uhelnatý (CO), hromadit a vniknout do vozidla. To může způsobit smrt nebo
vážné ohrožení zdraví.
UPOZORNĚNÍ
■Při nastavování zobrazení
Abyste zabránili vybití akumulátoru, ujistěte se, že při nastavování funkcí zob-
razení běží motor.

117
3
Ovládání jednotlivých
komponentů
RAV4_OM_OM42A45CZ_(EE)3-1. Informace o klíčích
Klíče ................................... 118
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře........................ 135
Zadní dveře........................ 141
Systém bezklíčového
nastupování a startování ...153
3-3. Seřízení sedadel
Přední sedadla................... 170
Zadní sedadla .................... 172
Opěrky hlavy ...................... 175
3-4. Seřízení volantu a zrcátek
Volant................................. 178
Vnitřní zpětné zrcátko ........ 180
Vnější zpětná zrcátka ........ 182
3-5. Otevírání, zavírání oken
a střešního okna
Elektricky ovládaná okna ... 185
Střešní okno....................... 189

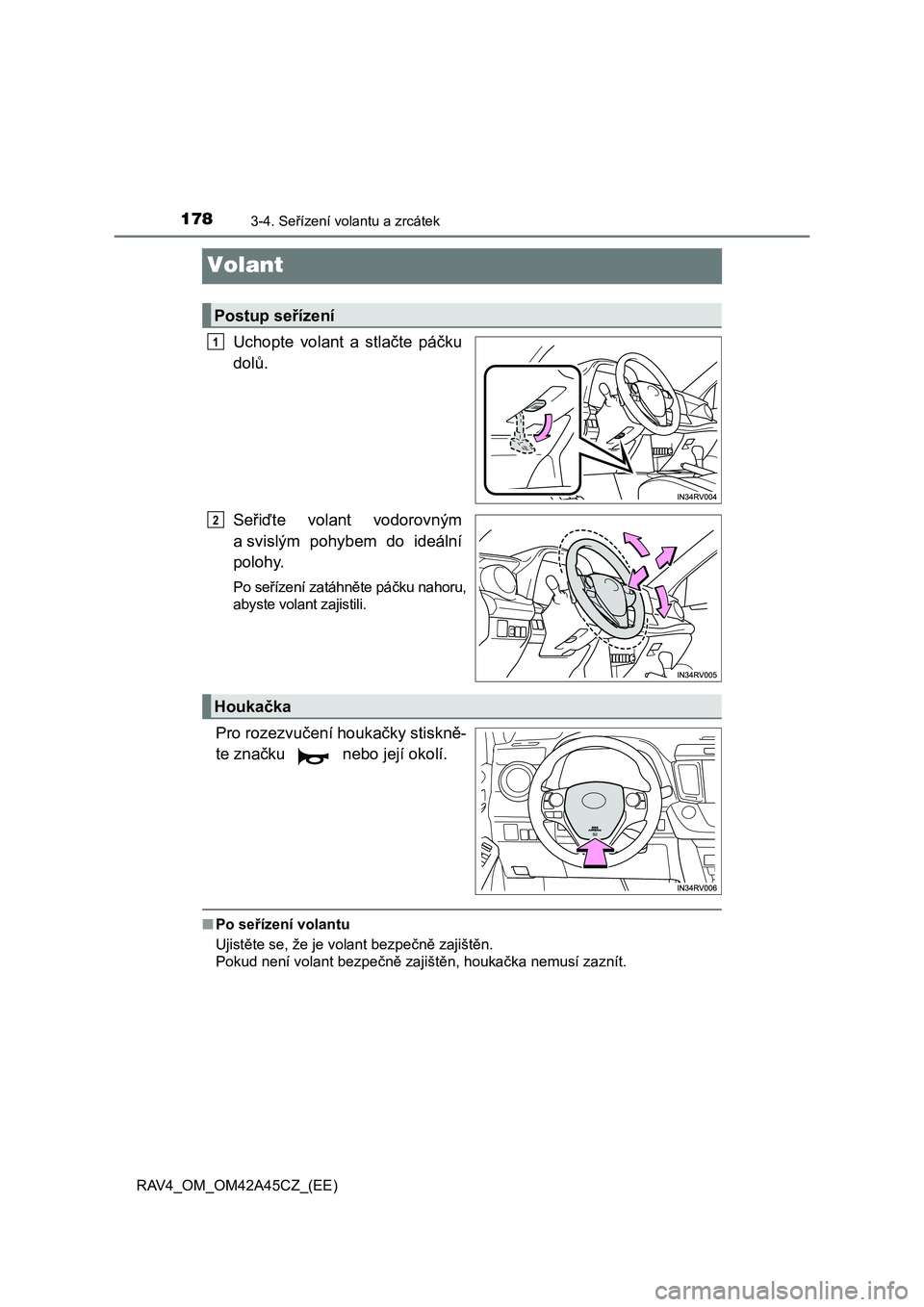

1783-4. Seřízení volantu a zrcátek
RAV4_OM_OM42A45CZ_(EE)
Volant
Uchopte volant a stlačte páčku
dolů.
Seřiďte volant vodorovným
a svislým pohybem do ideální
polohy.
Po seřízení zatáhněte páčku nahoru,
abyste volant zajistili.
Pro rozezvučení houkačky stiskně-
te značku nebo její okolí.
■Po seřízení volantu
Ujistěte se, že je volant bezpečně zajištěn.
Pokud není volant bezpečně zajištěn, houkačka nemusí zaznít.
Postup seřízení
1
2
Houkačka

1793-4. Seřízení volantu a zrcátek
3
Ovládání jednotlivých komponentů
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Výstraha během jízdy
Neseřizujte volant během jízdy.
To by mohlo způsobit chybné ovládání vozidla řidičem a nehodu s násled-
kem smrtelných nebo vážných zranění.
■Po seřízení volantu
Ujistěte se, že je volant bezpečně zajištěn.
Jinak by se volant mohl náhle pohnout, eventuálně způsobit nehodu, což by
mohlo mít za následek smrtelné nebo vážné zranění.

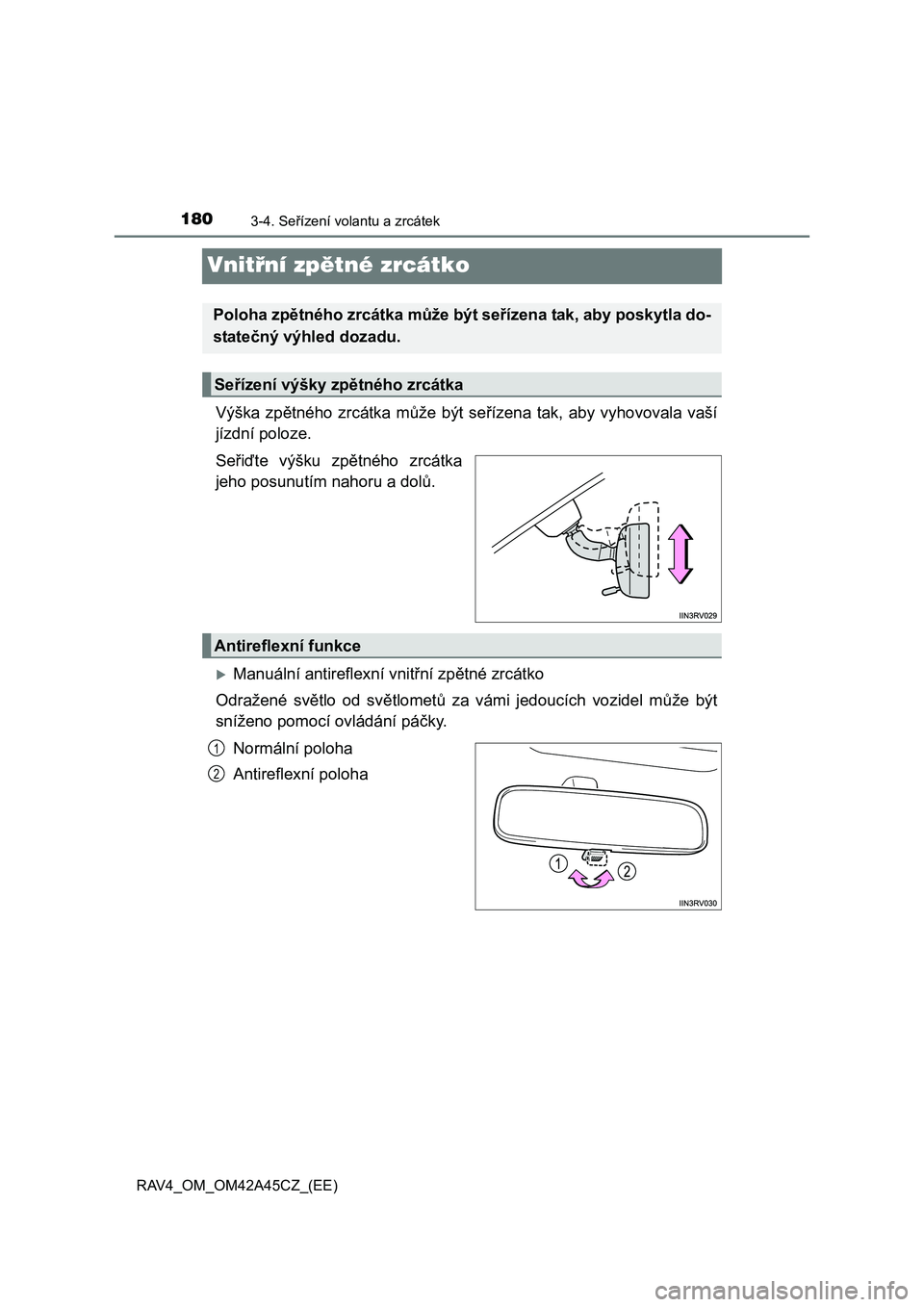

1803-4. Seřízení volantu a zrcátek
RAV4_OM_OM42A45CZ_(EE)
Vnitřní zpětné zrcátko
Výška zpětného zrcátka může být seřízena tak, aby vyhovovala vaší
jízdní poloze.
Seřiďte výšku zpětného zrcátka
jeho posunutím nahoru a dolů.
Manuální antireflexní vnitřní zpětné zrcátko
Odražené světlo od světlometů za vámi jedoucích vozidel může být
sníženo pomocí ovládání páčky.
Normální poloha
Antireflexní poloha
Poloha zpětného zrcátka může být seřízena tak, aby poskytla do-
statečný výhled dozadu.
Seřízení výšky zpětného zrcátka
Antireflexní funkce
1
2
