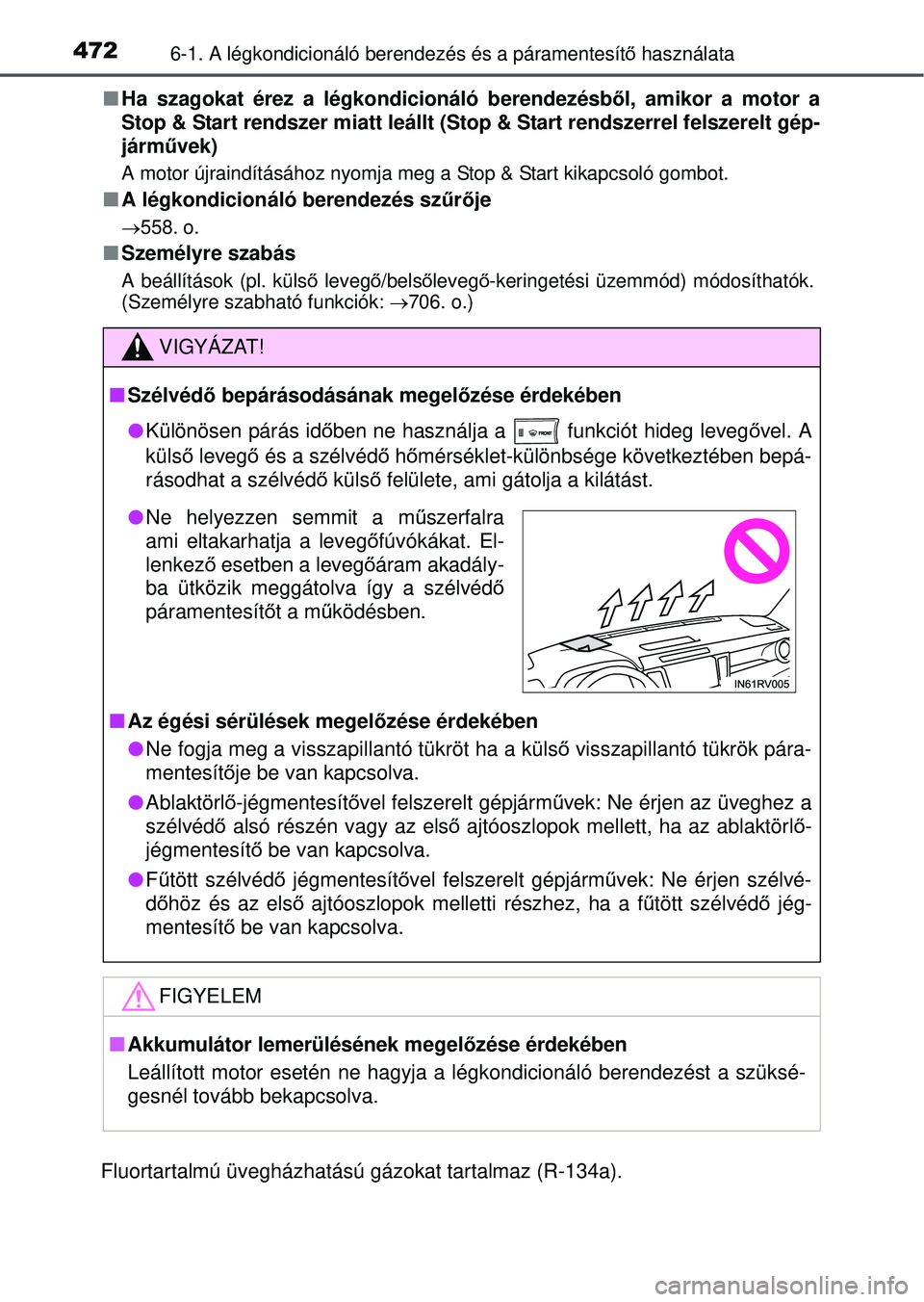

4726-1. A légkondicionáló berendezés és a páramentesít\
ő használata
 Ha szagokat érez a légkondicionáló berendezésb ől, amikor a motor a
Stop & Start rendszer miatt leállt (Stop & Start rendszerrel felszerelt gép-
járm űvek)
A motor újraindításához nyomja meg a Stop & Start kikapcsoló gombot.
A légkondicionáló berendezés sz űrője
558. o.
 Személyre szabás
A beállítások (pl. küls ő leveg ő/bels őleveg ő-keringetési üzemmód) módosíthatók.
(Személyre szabható funkciók: 706. o.)
VIGYÁZAT!
 Szélvédő bepárásodásának megel őzése érdekében
 Különösen párás id őben ne használja a funkciót hideg leveg ővel. A
küls ő leveg ő és a szélvédő hőmérséklet-különbsége következtében bepá-
rásodhat a szélvéd ő külső felülete, ami gátolja a kilátást.
 Az égési sérülések megel őzése érdekében
 Ne fogja meg a visszapillantó tükröt ha a küls ő visszapillantó tükrök pára-
mentesítő je be van kapcsolva.
 Ablaktörlő -jégmentesítő vel felszerelt gépjárm űvek: Ne érjen az üveghez a
szélvéd ő alsó részén vagy az első ajtóoszlopok mellett, ha az ablaktörl ő-
jégmentesít ő be van kapcsolva.
 Fű tött szélvéd ő jégmentesítő vel felszerelt gépjárm űvek: Ne érjen szélvé-
d ő höz és az els ő ajtóoszlopok melletti részhez, ha a f űtött szélvédő jég-
mentesítő be van kapcsolva.
FIGYELEM
Akkumulátor lemerülésének megel őzése érdekében
Leállított motor esetén ne hagyja a légkondicionáló be\
rendezést a szüksé-
gesnél tovább bekapcsolva.
 Ne helyezzen semmit a m űszerfalra
ami eltakarhatja a leveg őfúvókákat. El-
lenkező esetben a leveg őáram akadály-
ba ütközik meggátolva így a szélvéd ő
páramentesít őt a m űködésben.
Fluortartalmú üvegházhatású gázokat tartalmaz (R-134a\
).

5006-4. Egyéb belső felszerelések használata
Kérjük, olyan elektromos készülékeket használjon, amelyek fogyasz-
tás kisebb, mint 12 V DC / 10 A (120 W fogyasztás).
Ha elektromos eszközöket használ, gondoskodjon róla, hogy a csatla-
koztatott elektronikus eszközök összfogyasztása kevesebb legyen,
mint 120 W.
 Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek:
Az elektromos csatlakozóaljzatok a gyújtáskapcsoló „ACC” vagy „ON” állá-
sában használhatók.
Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek:
Az elektromos csatlakozóaljzatok akkor használhatók, ha a motor\
indító
gomb „ACCESSORY” vagy „ON” módban van.
 Stop & Start rendszerrel felszerelt gépjármű vek: Ha a motor újraindul miután
a Stop & Start rendszerrel állították le , lehetséges, hogy az elektromos csat-
lakozóaljzatok ideiglenesen nem használhatók, de ez nem meghibá\
sodás.
Elektromos csatlakozóaljzatok
Nyissa fel a fedelet.
ElsőHátsó
FIGYELEM
 Az eletromos csatlakozóaljzatok károsodásának megel őzése érdekében
zárja le az elektromos csatlakozóaljzatok fedeleit, amikor nem has\
ználja.
Az elektromos csatlakozóaljzatokba kerül ő idegen tárgyak vagy folyadé-
kok rövidzárlatot okozhatnak.

Az akkumulátor lemerülésének elkerülése érdekében ne használja az eletro-
mos csatlakozóaljzatot a szükségesnél hosszabb ideig, ha a motor áll.

5868-2. Teendők szükséghelyzetben
Kerékanyakulcs vagy kemény
fémrúd segítségével húzza
meg teljesen a vonószemet.
Biztonságosan rögzítse a kötelet vagy a láncot a vonószemhez.
Vigyázzon, nehogy kárt tegyen a karosszériában.
Szálljon be a vontatott gépjármű be és indítsa el a motort.
Amennyiben a motor nem indul, kapcsolja a gyújtáskapcsolót „\
ON” állásba
(intelligens nyitási és indítórendszer nélküli gép\
járm űvek) vagy az „ENGI-
NE START STOP” gombot IGNITION ON módba (intelligens nyitási és in-
dítórendszerrel felszerelt gépjárm űvek).
Stop & Start rendszerrel felszerelt gépjárm űvek: A gépjárm ű vontatása
el őtt fordítsa a gyújtáskapcsolót „LOCK” ál lásba (intelligens nyitási és indí-
tórendszer nélküli gépjárm űvek) vagy kapcsolja ki a motorindító gombot
(intelligens nyitási és indítórendszerrel felszerelt gép\
járm űvek), majd indít-
sa a motort.
Kapcsolja a sebességváltó kart N he lyzetbe, és engedje ki a rögzí-
t ő féket.
Ha a sebességváltó kart nem lehet elmozdítani 650. o.
Vontatás közben
Ha a motor nem jár, akkor sem a kormányrásegítés, sem a fékrásegíté\
s nem
működik, így a kormányzás és fékezés lényegesen ne\
hezebb.
 Kerékanyakulcs
A kerékanyakulcsot a szerszámkészletben találja. ( 620, 634. o.)
4
5
6
7

5888-2. Teendők szükséghelyzetben
FIGYELEM
 A gépjárm ű károsodásának megel őzése a gépjármű megemelésével
végzett vontatás során
 Intelligens nyitási és indítórendszer nélküli gépjá\
rm űvek: Ne vontassa a
gépjármű vet hátulról úgy, hogy a gyújtáskapcsoló „LOCK” állásban van,
vagy a kulcs nincs a gyújtáskapcsolóban. A kormányzárszer\
kezet nem
elég er ős ahhoz, hogy egyenesen tartsa az els ő kerekeket.
 Intelligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek: Ne vontas-
sa a gépjármű vet hátulról, ha a motorindító gomb kikapcsolt állapotban\
van. A kormányzárszerkezet nem elég er ős ahhoz, hogy egyenesen tartsa
az els ő kerekeket.
 A gépjárm ű megemelésekor ellen őrizze, hogy elegend ő hely áll-e rendel-
kezésre a vontatáshoz a megemelt gépjárm ű másik végénél. Ha nincs ele-
gend ő hely, a vontatás során a gépjárm ű megrongálódhat.
 A gépjárm ű károsodásának megel őzése a lengőkeretes vontatás során
A gépjárm űvet se elölr ől, se hátulról ne vontassa leng őkeretes vontatóval.
 A gépjárm ű vészhelyzeti vontatás során fellépő sérülésének megel őzé-
se érdekében
Ne rögzítse a kötelet vagy láncokat a felfüggesztés alkatrészeihez\
.
 Stop & Start rendszerrel (felszereltségt ől függ ően) felszerelt gépjárm ű-
vek vontatásakor
Ha a gépjárm űvet a talajjal érintkez ő négy kerékkel kell vontassa, kövesse
az alábbi eljárást vontatás elő tt, hogy a rendszert megóvja.
Fordítsa a gyújtáskapcsolót „LOCK” állásba (intelligens \
nyitási és indító-
rendszer nélküli gépjárm űvek) vagy kapcsolja ki a motorindító gombot (in-
telligens nyitási és indítórendszerrel felszerelt gépjá\
rm űvek), majd indítsa a
motort. Amennyiben a motor nem indul, kapcsolja a gyújtáskapcsoló\
t „ON”
állásba (intelligens nyitási és indítórendszer nél\
küli gépjárm űvek) vagy az
„ENGINE ST
ART STOP” gombot IGNITION ON módba (intelligens nyitási
és indítórendszerrel felszerelt gépjárm űvek).

5928-2. Teendők szükséghelyzetben
SRS figyelmeztet ő lámpa
Hibát jelez a következ ő egységekben:
• Az SRS-légzsákrendszerben; vagy
• A biztonságiöv-elő feszítő rendszerben.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
ABS figyelmeztető lámpa
Hibát jelez a következ ő egységekben:
• Az ABS-ben; vagy
• A fékasszisztensrendszerben.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
Elektromos szervokormányrendszer figyelmeztető lámpa
(figyelmeztet ő hangjelzés)
Az EPS (elektromos szervokormá ny) rendszer hibáját jelzi.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
(Villog)
Stop & Start kikapcsolás visszajelz ő lámpa (felszereltségtől
függ ően)
A Stop & Start rendszer meghibásodását jelzi.
A Stop & Start kikapcsolás visszajelz ője világítani kezd, ha a
rendszert kikapcsolja.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
Csúszásjelző lámpa
Hibát jelez a következ ő egységekben:
• A VSC/Utánfutó Kilengés Szabályozó rendszerben;
• A TRC-rendszerben;
• Az AUTO LSD funkcióban;
• A hegymeneti elindulássegít ő rendszerben; vagy
• A lejtmenetvezérlő rendszerben.
A lámpa a VSC-/Utánfutó Kilengés Szabályozó vagy TRC-rend-
szer mű ködésekor villog.
 Azonnal ellen őriztesse gépjárművét hivatalos Toyota már-
kakereskedésben, szervizb en vagy más, megfelelő képesí-
téssel és felszereléssel rendelkez ő szakembernél.
Figyelmeztető
lámpaFigyelmeztet ő lámpa/Részletek/Mű veletek

6028-2. Teendők szükséghelyzetben
(Felszereltségt ől függ ően)
Jelzi, hogy a Toyota parkolássegít ő érzékel ő piszkos
vagy jég borítja. Minden érzékelő fény felvillan.
Figyelmeztető hangjelzés is hallható.
 Tisztítsa meg az érzékel őt.
Jelzi, ha a gépjármű a rögzítőfék m űködése közben
5 km/h (3 mph) vagy anná l nagyobb sebességgel halad.
Figyelmeztető hangjelzés is hallható.
 Engedje ki a rögzít őféket.
(Kézi kapcsolású sebességváltó)
Jelzi, hogy a sebességváltót N-t ől eltér ő helyzetbe kap-
csolták, mialatt a motort a Stop & Start rendszer kikap-
csolta. Figyelmeztető hangjelzés is hallható.
 Kapcsolja a sebességváltó kart N-be, és nyomja
le a tengelykapcsolót.
(Felszereltségt ől függ ően)
Jelzi, hogy az LDA (sávelhagyásra figyelmeztet ő rend-
szer kormányvezérléssel) re ndszer úgy érzékeli, hogy
a sof őr keze nincs a kormányon, miközben a kormány-
vezérlés funkció be van kapcsolva. Ha a rendszer továbbra is úgy érzékeli, hogy a sofőr
keze nincs a kormányon, figyelmeztet ő hangjelzés is
hallható.
 Erősen tartsa a kormánykereket.
Figyelmeztet ő üzenetRészletek/M űveletek
(Villog)
(Villog)

6088-2. Teendők szükséghelyzetben
(Felszereltségt ől függ ően)
Jelzi, hogy az LDA (sávelhagyásra figyelmeztet ő rend-
szer kormányvezérléssel) nem használható, mert a
gépjárm ű sebessége túl magas.
 Lassítson!
(Felszereltségt ől függ ően)
A Stop & Start rendszer meghibásodását jelzi.
Figyelmeztet ő hangjelzés is hallható.
 Azonnal ellen őriztesse gépjárm űvét hivatalos
Toyota márkakereskedésben, szervizben vagy
más, megfelel ő képesítéssel és felszereléssel
rendelkez ő szakembernél.
A gépjárm ű továbbvezetése veszélyes lehet.
Intelligens nyitási és indítórendszer nélküli gépjár-
művek:
Jelzi, hogy a gyújtáskapcs olót „LOCK” vagy „ACC”
állásba fordította, a vezet őajtót kinyitotta, miközben a
világítás még be van kapcsolva.
Intelligens nyitási és indítórendszerrel felszerelt gépjár-
m űvek:
Jelzi, hogy a motorindító go mb ki van kapcsolva vagy
ACCESSORY módban van, a vezet őajtó nyitva, és a
világítás be van kapcsolva.
Figyelmeztető hangjelzés is hallható.
 Kapcsolja ki a világítást.
(Felszereltségt ől függ ően)
Azt jelzi, hogy a napfénytet ő nincs teljesen bezárva
(miközben a motorindító gomb ki van kapcsolva, és a
vezet őajtó nyitva van).
Figyelmeztető hangjelzés is hallható.
 Zárja be a napfénytetőt.
Figyelmeztet ő üzenetRészletek/M űveletek
(Villog)
(Villog)

6608-2. Teendők szükséghelyzetben
Indítsa el a másik gépjárm ű motorját. Gépjármű ve akkumulátorá-
nak feltöltéséhez kissé növelje a motor fordulatszámát, és tartsa
ezen a szinten kb. 5 percig.
Csak intelligens nyitási és indítórendszerrel felszerelt gé\
pjárm űvek
esetében: Nyissa ki, majd csukja be gépjárm űvének valamelyik aj-
taját, miközben a motorindító gomb ki van kapcsolva.
Intelligens nyitási és indí tórendszer nélküli gépjárm űvek:
Tartsa a másik gépjárm ű motorfordulatszámát, és indítsa be gépjár-
m űve motorját.
Intelligens nyitási és indítóre ndszerrel felszerelt gépjárművek:
Tartsa a másik gépjárm ű motorjának fordulatszámát, és a motorin-
dító gomb IGNITION ON módba kapcsolásával indítsa be gépjár-
m űvének motorját.
Ha beindult a motor, távolítsa el az indítókábeleket a csatlakozta-
tással ellentétes sorrendben.
Ha beindult a motor, minél hamarabb ellen őriztesse gépjármű vét hi-
vatalos Toyota márkakereskedésben, szervizben vagy más, megfele-
l ő képesítéssel és felszereléssel rendelkez ő szakembernél.
 A motor beindítása lemerült akkumulátor esetén (automata sebességvál-
tóval vagy Multidrive-val felszerelt gépjárm űvek)
A motor nem indítható be betolással.
 Akkumulátor lemerülésének megel őzése érdekében
 Ha nem jár a motor, kapcsolja ki a fényszórókat és az audiorendszert. (Stop
& Start rendszerrel felszerelt gépjárm űvek: Kivéve, ha a Stop & Start rend-
szer állította le a motort)
 Kapcsolja ki az összes felesleges elektronikus berendezést, ha gé\
pjárm űve
tartósan alacsony sebességgel halad (például nagy forgalomba\
n stb.).
 Az akkumulátor töltése
Az akkumulátorban tárolt elektromosság fokozatosan akkor is kisül, ha a gépjár-
mű nincs használatban: a természetes kisülésb ől és bizonyos elektromos készü-
lékek energiafogyasztó hatásából ered ően. Ha a gépjárm űvet hosszabb ideig
használaton kívül hagyja, az akkumulátor lemerülhet, és a motor nem indítható
be. (Az akkumulátor vezetés közben automatikusan tölt ődik.)
4
5
6
7
