491-1. För säker körning
1
OM42A45SE
Trygghet och säkerhet
●Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
● Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln, inn-
anför vilken sidokrockgardinen är place-
rad, har blivit rep ad, sprucken eller på
annat sätt skadad.
OM42A45SE.book Page 49 Frid ay, November 13, 2015 4:12 PM

501-1. För säker körning
OM42A45SE
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
”PASSENGER AIR BAG”, indi-
keringslampa
Modeller utan elektroniskt lås- och
startsystem:
Indikeringslampan ON tänds när
krockkuddesystemet är aktiverat
(endast när startknappen är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Indikeringslampan ON tänds när
krockkuddesystemet är på (endast
när startknappen är i tändningslä-
ge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Systemet kopplar ur krockkudden på framsätespassagerarens plats.
Krockkuddar får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
OM42A45SE.book Page 50 Frid ay, November 13, 2015 4:12 PM

511-1. För säker körning
1
OM42A45SE
Trygghet och säkerhet
XModeller utan elektroniskt lås-
och startsystem
Sätt nyckeln i låset och vrid om till
läget ”OFF”.
Indikeringslampan OFF tänds
(endast när startknappen är i läge
”ON”).
XModeller med elektroniskt lås- och startsystem
Sätt i den mekaniska nyckeln i låscylindern och vrid om till läge ”OFF”.
Indikeringslampan OFF tänds (bara när startknappen har tryckts till tänd-
ningsläge).
■ Information om indikationsla mpan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsälj are eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
● Indikeringslampan ON eller OFF tänds inte.
● Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsäte spassagerarens krockkuddar
VA R N I N G
■När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä\
-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läget ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON kan kraften när krockkudden utlöses medföra
svåra eller till och med livshotande skador.
■ Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ”ON” (på).
Om systemet får vara kvar i avstängt läge kommer krockkudden eventuellt
inte att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller
livshotande skador.
OM42A45SE.book Page 51 Frid ay, November 13, 2015 4:12 PM

521-1. För säker körning
OM42A45SE
Säkerhetsinformation för barn
●Det rekommenderas att barn sitte r i baksätet för att undvika oav-
siktlig kontakt med växelspaken, vindrutetorkarens reglage etc.
● Använd barnlåset på bakdörrarna eller låsknappen till fönstren för
att undvika att barn öppnar dörren under färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt. ( →Sid. 106, 143)
● Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. el fönsterhissar, motorhuv, baklucka, säten, etc.
Om barn vistas i bilen ska följande säkerhetsåtgärder uppmärk-
sammas.
Använd en bilbarnstol som är lämpli g för barnet tills barnet är så
stort att han/hon kan använda bilens säkerhetsbälte.
VA R N I N G
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med fönster, taklucka (i
förekommande fall) eller andra funktioner i bilen. Dessutom kan barn råka
ut för livsfarliga skador om kupén blir extremt varm eller kall.
OM42A45SE.book Page 52 Frid ay, November 13, 2015 4:12 PM

531-1. För säker körning
1
Trygghet och säkerhet
OM42A45SE
Bilbarnstolar
Undersökningar har visat att bilbarnstol som monteras i baksätet är
mycket säkrare än bilbarnstolar monterade på främre passagerarsätet.
Kontakta din Toyota-återförsäljare för att få hjälp och information
beträffande bilbarnstolar.
●Välj en bilbarnstol som passar bilen och är anpassad efter barnets
ålder och storlek.
● Följ tillverkarens anvisningar för installation av bilbarnstolar.
● Om du ska använda bilen i ett land där det finns särskilda bestäm-
melser om bilbarnstolar kan en au ktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkst ad med motsvarande kvalifikatio-
ner och utrustning hjälpa dig med monteringen.
● Toyota rekommenderar användning av bilbarnstolar som uppfyller
standarden ECE 44.
Skillnaden på en bakåtvänd bilbarnstol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bil barnstol sprids krockkraften på en
stor yta: hela ryggen, nacken och bakhuvudet och hela paketet brom-
sas effektivt av stolens ryggstöd. Upp till 4 års ål der bör barn sitta i en
bakåtvänd bilbarnstol.
■ Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken som
likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på nacken
stora, i prov liknande det som visas ovan kan man mäta cirka 50 kg
dragkraft i halsen när man använder en bakåtvänd bilbarnstol och
cirka 300–320 kg dragkraft i halsen när man istället använder en fram-
åtvänd bilbarnstol.
Toyota rekommenderar starkt att barn som är för små att använ-
da säkerhetsbälten för vuxna alltid ska sitta i en bilbarnstol av
lämplig storlek eller på en bälteskudde.
Kom ihåg
Varför bakåtvänt?
OM42A45SE.book Page 53 Frid ay, November 13, 2015 4:12 PM

541-1. För säker körning
OM42A45SE
Barn är inte små miniatyrer av vuxna. På en vuxen människa med vikten
70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka 4,5–4,6 kg.
För ett barn som är drygt året är huvudet normalt drygt 25 % av
kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommendation
är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så länge det är
möjligt.
Placeringen av bilbarnstol i främ re eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssynpunkt. Däremot medger framsätet
oftast större benutrymme, vilket gör att barn kan åka bakåtvänt högre
upp i åldern. Därför ska vi så långt som möjligt tillgodose föräldrarnas
krav på tillgänglighet till såväl främre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i baby-
skydd, bakåtvänd bilbarnstol, framåt vänd bältesstol eller bälteskudde
på en plats utrustad med en icke avstängd passagerarkrockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krockkudden
ska ske på ett så säkert sätt att riskerna för felanvändning av systemet
minimeras.
■ Övrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad med
en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbarnstolar hj älper till att hålla barnet i upprätt
åkställning vilket gör att krockk uddar kan ge avsedd skyddseffekt.
■Krockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bakåtvänd, får inte placeras i främre passa-
gerarsätet om platsen är utrustad med krockkudde. Passagerarplat-
sens krockkudde är dimensionerad att skydda personer med en längd
av minst 140 cm. För passagerare under den längden kan en utlösande
krockkudde under vissa omständigheter orsaka livshotande skador. För
att passagerare under 140 cm ska kunna sitta i främre passagerarsätet
krävs att krockkudden är ur kopplad.
OM42A45SE.book Page 54 Frid ay, November 13, 2015 4:12 PM

551-1. För säker körning
1
OM42A45SE
Trygghet och säkerhet

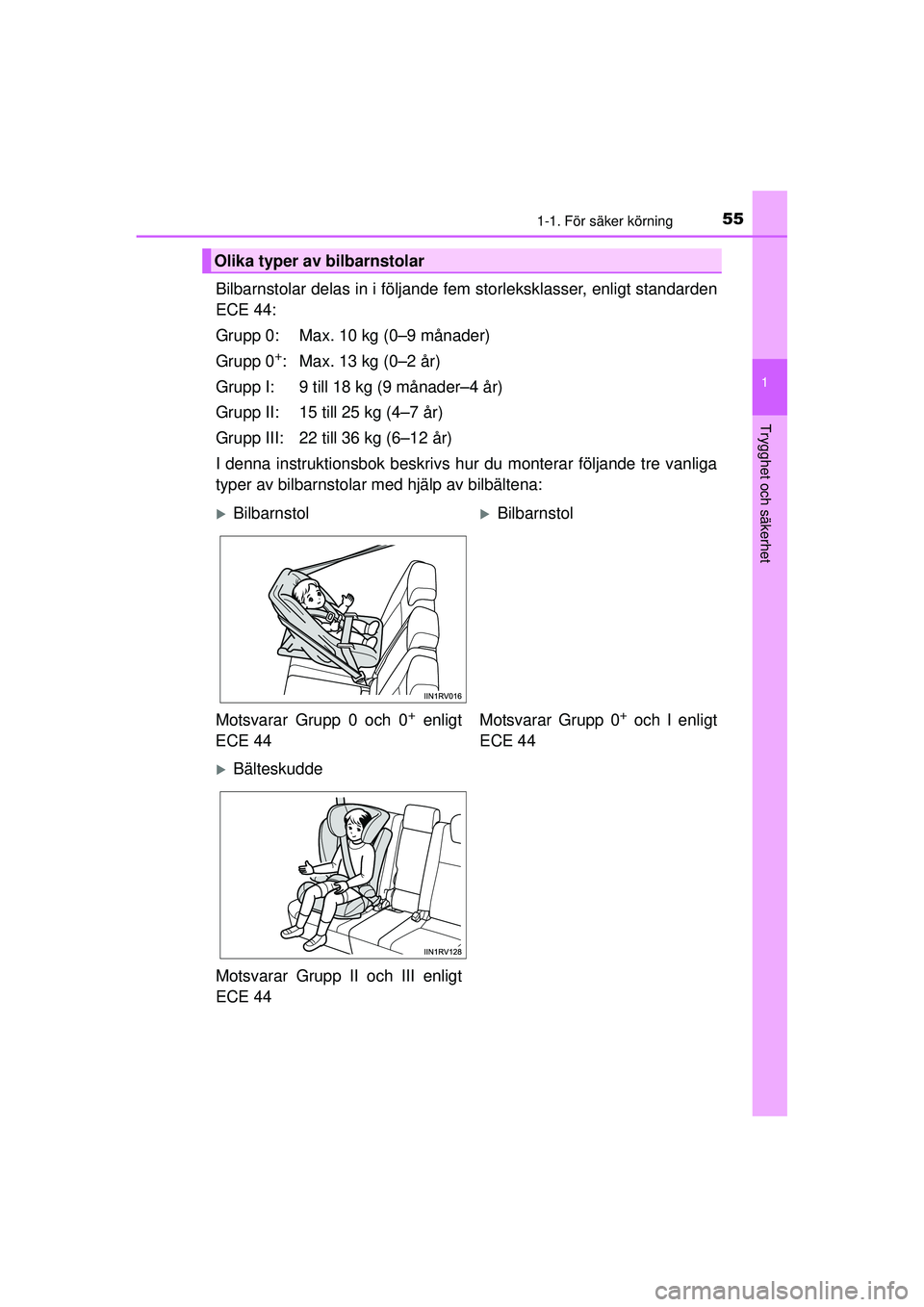

Bilbarnstolar delas in i följande fem storleksklasser, enligt standarden
ECE 44:
Grupp 0: Max. 10 kg (0–9 månader)
Grupp 0
+: Max. 13 kg (0–2 år)
Grupp I: 9 till 18 kg (9 månader–4 år)
Grupp II: 15 till 25 kg (4–7 år)
Grupp III: 22 till 36 kg (6–12 år)
I denna instruktionsbok beskrivs hur du monterar följande tre vanliga
typer av bilbarnstolar med hjälp av bilbältena:
Olika typer av bilbarnstolar
XBilbarnstolXBilbarnstol
Motsvarar Grupp 0 och 0
+ enligt
ECE 44 Motsvarar Grupp 0+ och I enligt
ECE 44
XBälteskudde
Motsvarar Grupp II och III enligt
ECE 44
OM42A45SE.book Page 55 Frid ay, November 13, 2015 4:12 PM

561-1. För säker körning
OM42A45SE
Informationen i tabellen visar var i bilen det är lämpligt att placera bil-
barnstolen.
Lämpliga placeringar av bilbarnstol
Passagerarsäte, fram
BaksäteMed manuell
i-/urkopplingskontakt för
krockkudde
PÅAvstängdYtterplatsI mitten
0
Max. 10 kg
(0–9 månader) X
Aldrig U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Max. 13 kg
(0–2 år) X
Aldrig U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 till 18 kg
(9 månader–
4 år) X
U
*1U*2, 3X
X
II, III
15 till 36 kg
(4–12 år) XU
*1U*2, 3
L3*2, 3
L4*2, 3X
ViktgrupperStolens
placering
