2015 Seat Altea display

Indice
Indice
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Viaggiare sicuri . . . . . . . . . . . . . . . . . . . . . . . . . 5
La sicurezza è sempre la cosa più importante! 5
Consigli per la guida . . . . . . . . . . . . . . . . . . . . . 5
Corretta posizione a sedere . . . . . . . . . . . . . . . . 6
Zona dei pedali . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Cinture di sicurezza . . . . . . . . . . . . . . . . . . . . . . 12
La funzione delle cinture di sicurezza . . . . . . . . 12
Regolazione corretta delle cinture di sicurezza 15
Pretensionatori della cintura . . . . . . . . . . . . . . . 17
Sistema degli airbag . . . . . . . . . . . . . . . . . . . . . 18
Breve introduzione . . . . . . . . . . . . . . . . . . . . . . . 18
Vista generale dell'airbag . . . . . . . . . . . . . . . . . 21
Disattivazione degli airbag . . . . . . . . . . . . . . . . 25
Trasporto sicuro dei bambini . . . . . . . . . . . . . . 26
Sicurezza dei bambini . . . . . . . . . . . . . . . . . . . . 26
Seggiolini per bambini . . . . . . . . . . . . . . . . . . . 28
Comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Posto di guida . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Quadro generale . . . . . . . . . . . . . . . . . . . . . . . . 33
Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . 34
Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Display digitale del quadro strumenti . . . . . . . 50
Menu quadro strumenti* . . . . . . . . . . . . . . . . . . 54
Comandi sul volante* . . . . . . . . . . . . . . . . . . . . 61
Informazioni generali . . . . . . . . . . . . . . . . . . . . . 61
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Sistema di radionavigazione . . . . . . . . . . . . . . . 65
Apertura e chiusura . . . . . . . . . . . . . . . . . . . . . . 67
Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . 67
Chiavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Telecomando a radiofrequenza . . . . . . . . . . . . . 72
Impianto antifurto* . . . . . . . . . . . . . . . . . . . . . . 73
Portellone posteriore . . . . . . . . . . . . . . . . . . . . . 75 Alzacristalli elettrici . . . . . . . . . . . . . . . . . . . . . . 76
Tettuccio scorrevole e sollevabile* . . . . . . . . . . 79
Per vedere ed essere visti
. . . . . . . . . . . . . . . . . 80
Luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Luci interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Per una buona visibilità . . . . . . . . . . . . . . . . . . . 89
Impianti tergicristalli e tergilunotto . . . . . . . . . 89
Specchietti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Sedili e poggiatesta . . . . . . . . . . . . . . . . . . . . . . 94
Regolare i sedili e i poggiatesta . . . . . . . . . . . . 94
Sedili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Divano posteriore . . . . . . . . . . . . . . . . . . . . . . . . 98
Trasporto e attrezzatura pratica . . . . . . . . . . . . 100
Vani e scomparti portaoggetti . . . . . . . . . . . . . . 100
Portaoggetti estraibile multiuso* . . . . . . . . . . . 103
Posacenere*, accendisigari* e prese elettriche 105
Triangolo catarifrangente, valigetta di pronto
soccorso, estintore . . . . . . . . . . . . . . . . . . . . . . . 108
Bagagliaio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Portabagagli/portapacchi da tetto* . . . . . . . . . 112
Climatizzazione . . . . . . . . . . . . . . . . . . . . . . . . . 115
Riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Climatronic 2C* . . . . . . . . . . . . . . . . . . . . . . . . . 120
Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . 124
Guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Servosterzo (servotronic*) . . . . . . . . . . . . . . . . . 125
Trazione integrale* . . . . . . . . . . . . . . . . . . . . . . . 125
Guida con GPL* . . . . . . . . . . . . . . . . . . . . . . . . . 126
Viaggi all'estero . . . . . . . . . . . . . . . . . . . . . . . . . 128
Contatto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Frenare e parcheggiare . . . . . . . . . . . . . . . . . . . 132
Cambio manuale . . . . . . . . . . . . . . . . . . . . . . . . 135
Cambio automatico/cambio automatico DSG* 136
Rodaggio e guida economica . . . . . . . . . . . . . . 140
Sistemi di assistenza per il conducente . . . . . . 144
Sistemi di frenata e stabilizzazione . . . . . . . . . 144
Sistema Start-Stop* . . . . . . . . . . . . . . . . . . . . . . 148 Sistema acustico di assistenza per il
parcheggio* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Velocità di crociera* (regolatore di velocità -
GRA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Dispositivo di traino
. . . . . . . . . . . . . . . . . . . . . 155
Guida con rimorchio . . . . . . . . . . . . . . . . . . . . . . 155
Consigli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Cura e manutenzione . . . . . . . . . . . . . . . . . . . . . 158
Accessori e modifiche tecniche . . . . . . . . . . . . . 158
Pulizia e cura . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Cura delle parti esterne del veicolo . . . . . . . . . 160
Cura delle parti interne del veicolo . . . . . . . . . . 165
Controlli e rabbocchi periodici . . . . . . . . . . . . . 170
Carburante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Benzina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
Gasolio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172
Impianto a GPL (gas liquefatto del petrolio)* . . 173
Lavori nel vano motore . . . . . . . . . . . . . . . . . . . 176
Olio motore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Sistema di raffreddamento . . . . . . . . . . . . . . . . 182
Serbatoio tergicristalli . . . . . . . . . . . . . . . . . . . . 184
Liquido dei freni . . . . . . . . . . . . . . . . . . . . . . . . . 185
Batteria del veicolo . . . . . . . . . . . . . . . . . . . . . . 186
Ruote . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Ruote e pneumatici . . . . . . . . . . . . . . . . . . . . . . 188
Manutenzione invernale . . . . . . . . . . . . . . . . . . 195
In casi di emergenza . . . . . . . . . . . . . . . . . . . . . 196
Attrezzi di bordo, ruota di scorta . . . . . . . . . . . . 196
Cambio della ruota . . . . . . . . . . . . . . . . . . . . . . . 197
Riparazione degli pneumatici . . . . . . . . . . . . . . 201
Avviamento d'emergenza . . . . . . . . . . . . . . . . . 204
Traino o avviamento a traino . . . . . . . . . . . . . . . 206
Chiusura o apertura di emergenza . . . . . . . . . . 208
Sostituzione delle spazzole . . . . . . . . . . . . . . . . 209
Fusibili e lampadine . . . . . . . . . . . . . . . . . . . . . . 212
Fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Sostituzione delle lampadine . . . . . . . . . . . . . . 214
3

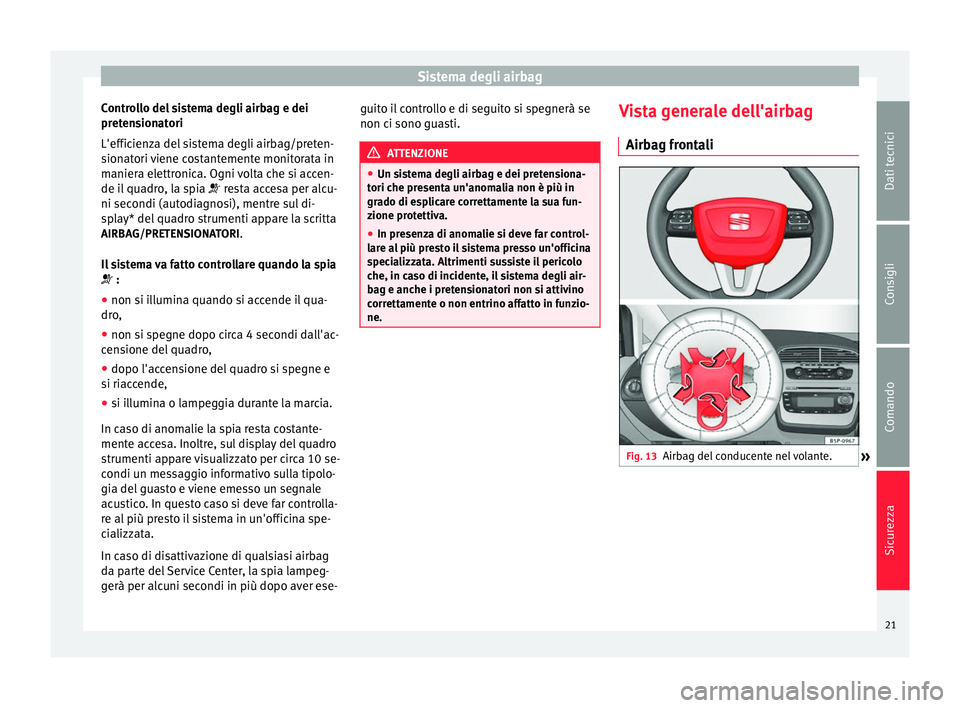

Sistema degli airbag
Controllo del sistema degli airbag e dei
pretensionatori
L'efficienza del sistema degli airbag/preten-
sionatori viene costantemente monitorata in
maniera elettronica. Ogni volta che si accen-
de il quadro, la spia  resta accesa per alcu-
ni sec ondi (aut
odiagnosi), mentre sul di-
splay* del quadro strumenti appare la scritta
AIRBAG/PRETENSIONATORI.
Il sistema va fatto controllare quando la spia
 :
● non si i

llumina quando si accende il qua-
dro,
● non si spegne dopo circa 4 secondi dall'ac-
censione del quadro,
● dopo l'accensione del quadro si spegne e
si riaccende,
● si illumina o lampeggia durante la marcia.
In caso di anomalie la spia resta costante-
mente accesa. Inoltre, sul display del quadro
strumenti appare visualizzato per circa 10 se-
condi un messaggio informativo sulla tipolo-
gia del guasto e viene emesso un segnale
acustico. In questo caso si deve far controlla-
re al più presto il sistema in un'officina spe-
cializzata.
In caso di disattivazione di qualsiasi airbag
da parte del Service Center, la spia lampeg-
gerà per alcuni secondi in più dopo aver ese- guito il controllo e di seguito si spegnerà se
non ci sono guasti. ATTENZIONE
● Un sistema degli airbag e dei pretensiona-
tori che presenta un'anomalia non è più in
grado di esplicare correttamente la sua fun-
zione protettiva.
● In presenza di anomalie si deve far control-
lare al più presto il sistema presso un'officina
specializzata. Altrimenti sussiste il pericolo
che, in caso di incidente, il sistema degli air-
bag e anche i pretensionatori non si attivino
correttamente o non entrino affatto in funzio-
ne. Vista generale dell'airbag
Airbag frontali Fig. 13
Airbag del conducente nel volante.
» 21
Dati tecnici
Consigli
Comando
Sicurezza

Posto di guida
Comando
Posto di guida Quadro generale Vista d'insieme del cruscotto Levetta di apertura della porta
Interruttore delle luci
. . . . . . . . . . . . .80
Regolatore dell'intensità di illumi-
nazione degli strumenti e dei co-
mandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Regolazione profondità fari . . . . . . .85
Bocchette di ventilazione
Leva degli indicatori di direzione e
degli abbaglianti ed impianto di re-
golazione della velocità* . . . . . . . . . .82, 152
Comandi sul volante . . . . . . . . . . . . . .61
Quadro strumenti: – Strumentazione . . . . . . . . . . . . . . . . 34
– Display . . . . . . . . . . . . . . . . . . . . . . . . . 50
– Spie di controllo e avvertimento .38
Avvisatore acustico (funziona solo a
quadro acceso) Airbag lato condu-
cente . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1 2
3
4
5
6
7
8
9 Leva del tergicristalli e gestione
dell'indicatore multifunzione*
. . . . .89, 56
Rotella di regolazione del riscalda-
mento del sedile sinistro . . . . . . . . . .98
Comandi di – Riscaldamento* e aerazione . . . .115
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . 117
– Climatronic* . . . . . . . . . . . . . . . . . . . . 120
Radio/Navigatore*
Rotella di regolazione del riscalda-
mento del sedile destro . . . . . . . . . . .98
Spia della disattivazione degli air-
bag del passeggero anteriore . . . . .25
Airbag frontale lato del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . 18
Leva di apertura del cassetto por-
taoggetti . . . . . . . . . . . . . . . . . . . . . . . . . 100
Leva selettrice . . . . . . . . . . . . . . . . . . . . 136
Alloggiamento del portabicchieri . .102
Comandi sulla console centrale:
– Chiusura centralizzata . . . . . . . . . .67
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
– Controllo della pressione degli
pneumatici* . . . . . . . . . . . . . . . . . . . . 46
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . 150
10 11
12
13
14
15
16
17
18
19
20 –
Accendisigari / presa elettrica . . .105
– Regolazione degli specchietti re-
trovisori esterni . . . . . . . . . . . . . . . . . 93
– Start-Stop* . . . . . . . . . . . . . . . . . . . . . 148
Freno a mano . . . . . . . . . . . . . . . . . . . . . 132
Interruttore dell'impianto di lam-
peggio . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Pedali
Blocchetto d'avviamento . . . . . . . . . .129
Leva per la regolazione del pianto-
ne dello sterzo* . . . . . . . . . . . . . . . . . . 7
Maniglia per l'apertura del cofano
del vano motore . . . . . . . . . . . . . . . . . . 176
Interruttore per l'apertura e la chiu-
sura dei finestrini anteriori . . . . . . . .76
Interruttore di sicurezza* per i fine-
strini posteriori . . . . . . . . . . . . . . . . . . . 76
Interruttori* per l'apertura e la chiu-
sura dei finestrini posteriori . . . . . . .76 Avvertenza
Alcune delle dotazioni raffigurate nell'illu-
strazione sono presenti solo su determinate
versioni o costituiscono degli optional. 21
22
23
24
25
26
27
28
29
33Dati tecnici
Consigli
Comando
Sicurezza

Comando

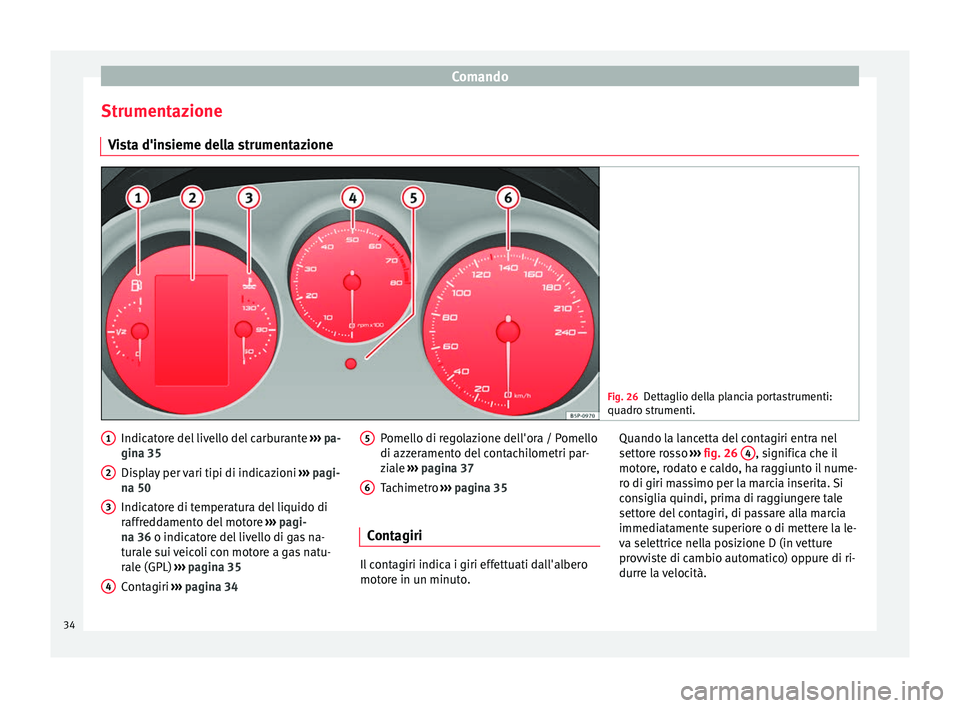

Strumentazione Vista d'insieme della strumentazione Fig. 26
Dettaglio della plancia portastrumenti:
quadro strumenti. Indicatore del livello del carburante
››› pa-
gina 35
Display per vari tipi di indicazioni ››› pagi-
na 50
Indicatore di temperatura del liquido di
raffreddamento del motore ››› pagi-
na 36 o indicatore del livello di gas na-
t ur
ale sui veicoli con motore a gas natu-
rale (GPL) ››› pagina 35
Contagiri ››› pagina 34
1 2
3
4 Pomello di regolazione dell'ora / Pomello
di azzeramento del contachilometri par-
ziale
››› pagina 37
Tachimetro ››› pagina 35
Contagiri Il contagiri indica i giri effettuati dall'albero
motore in un minuto.5 6 Quando la lancetta del contagiri entra nel
settore rosso
››› fig. 26 4 , significa che il
motore, rodato e caldo, ha raggiunto il nume-
ro di giri massimo per la marcia inserita. Si
consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia
immediatamente superiore o di mettere la le-
va selettrice nella posizione D (in vetture
provviste di cambio automatico) oppure di ri-
durre la velocità.
34

Posto di guida

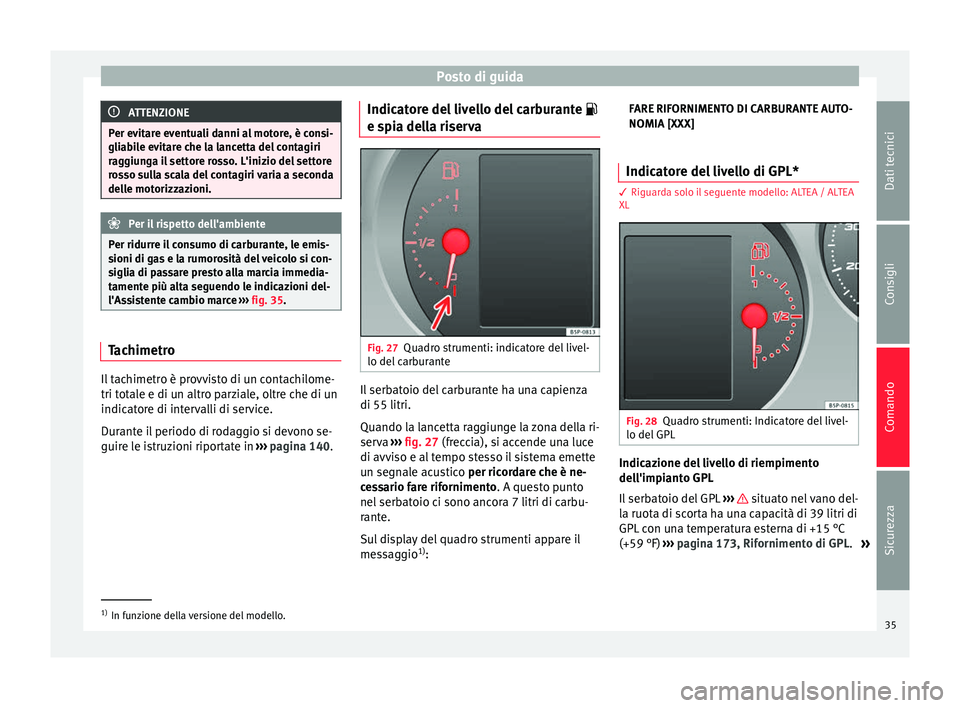

ATTENZIONE
Per evitare eventuali danni al motore, è consi-
gliabile evitare che la lancetta del contagiri
raggiunga il settore rosso. L'inizio del settore
rosso sulla scala del contagiri varia a seconda
delle motorizzazioni. Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emis-
sioni di gas e la rumorosità del veicolo si con-
siglia di passare presto alla marcia immedia-
tamente più alta seguendo le indicazioni del-
l'Assistente cambio marce ››› fig. 35. Tachimetro
Il tachimetro è provvisto di un contachilome-
tri totale e di un altro parziale, oltre che di un
indicatore di intervalli di service.
Durante il periodo di rodaggio si devono se-
guire le istruzioni riportate in
›››
pagina 140 .Indic
at ore del livello del carburante

e spia della riserva Fig. 27
Quadro strumenti: indicatore del livel-
lo del carburante Il serbatoio del carburante ha una capienza
di 55 litri.
Quando la lancetta raggiunge la zona della ri-
serva
››› fig. 27 (freccia), si accende una luce
di avv i
so e al tempo stesso il sistema emette
un segnale acustico per ricordare che è ne-
ce

ssario fare rifornimento. A questo punto
nel serbatoio ci sono ancora 7 litri di carbu-
rante.
Sul display del quadro strumenti appare il
messaggio 1)
: FARE RIFORNIMENTO DI CARBURANTE AUTO-
NOMIA [XXX]
Indicatore del livello di GPL* 3 Riguarda solo il seguente modello: ALTEA / ALTEA
XL
Fig. 28
Quadro strumenti: Indicatore del livel-
lo del GPL Indicazione del livello di riempimento
dell'impianto GPL
Il serbatoio del GPL
››› situato nel vano del-
la ruota di scorta ha una capacità di 39 litri di
GPL con una temperatura esterna di +15 °C
(+59 °F) ››› pagina 173, Rifornimento di GPL.
»1)
In funzione della versione del modello.
35
Dati tecnici
Consigli
Comando
Sicurezza

Comando

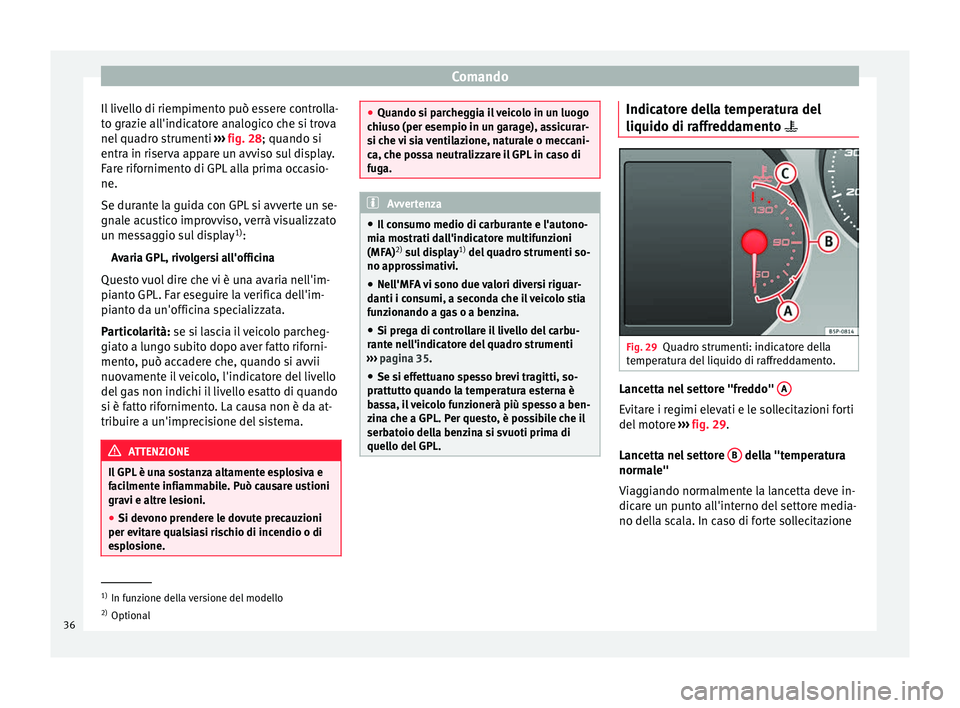

Il livello di riempimento può essere controlla-
to grazie all'indicatore analogico che si trova
nel quadro strumenti ››› fig. 28 ; quando si
entr a in ri
serva appare un avviso sul display.
Fare rifornimento di GPL alla prima occasio-
ne.
Se durante la guida con GPL si avverte un se-
gnale acustico improvviso, verrà visualizzato
un messaggio sul display 1)
:
Avaria GPL, rivolgersi all'officina
Questo vuol dire che vi è una avaria nell'im-
pianto GPL. Far eseguire la verifica dell'im-
pianto da un'officina specializzata.
Particolarità: se si lascia il veicolo parcheg-
giato a lungo subito dopo aver fatto riforni-
mento, può accadere che, quando si avvii
nuovamente il veicolo, l'indicatore del livello
del gas non indichi il livello esatto di quando
si è fatto rifornimento. La causa non è da at-
tribuire a un'imprecisione del sistema. ATTENZIONE
Il GPL è una sostanza altamente esplosiva e
facilmente infiammabile. Può causare ustioni
gravi e altre lesioni.
● Si devono prendere le dovute precauzioni
per evitare qualsiasi rischio di incendio o di
esplosione. ●
Quando si parcheggia il veicolo in un luogo
chiuso (per esempio in un garage), assicurar-
si che vi sia ventilazione, naturale o meccani-
ca, che possa neutralizzare il GPL in caso di
fuga. Avvertenza
● Il consumo medio di carburante e l'autono-
mia mostrati dall'indicatore multifunzioni
(MFA) 2)
sul display 1)
del quadro strumenti so-
no approssimativi.
● Nell'MFA vi sono due valori diversi riguar-
danti i consumi, a seconda che il veicolo stia
funzionando a gas o a benzina.
● Si prega di controllare il livello del carbu-
rante nell'indicatore del quadro strumenti
››› pagina 35
.
● Se s i eff

ettuano spesso brevi tragitti, so-
prattutto quando la temperatura esterna è
bassa, il veicolo funzionerà più spesso a ben-
zina che a GPL. Per questo, è possibile che il
serbatoio della benzina si svuoti prima di
quello del GPL. Indicatore della temperatura del
liquido di raffreddamento
 Fig. 29
Quadro strumenti: indicatore della
temperatura del liquido di raffreddamento. Lancetta nel settore "freddo"
A Evitare i regimi elevati e le sollecitazioni forti
del motore
››› fig. 29 .
Lanc ett

a nel settore B della "temperatura
normale"
Viaggiando normalmente la lancetta deve in-
dicare un punto all'interno del settore media-
no della scala. In caso di forte sollecitazione 1)
In funzione della versione del modello
2) Optional
36

Posto di guida

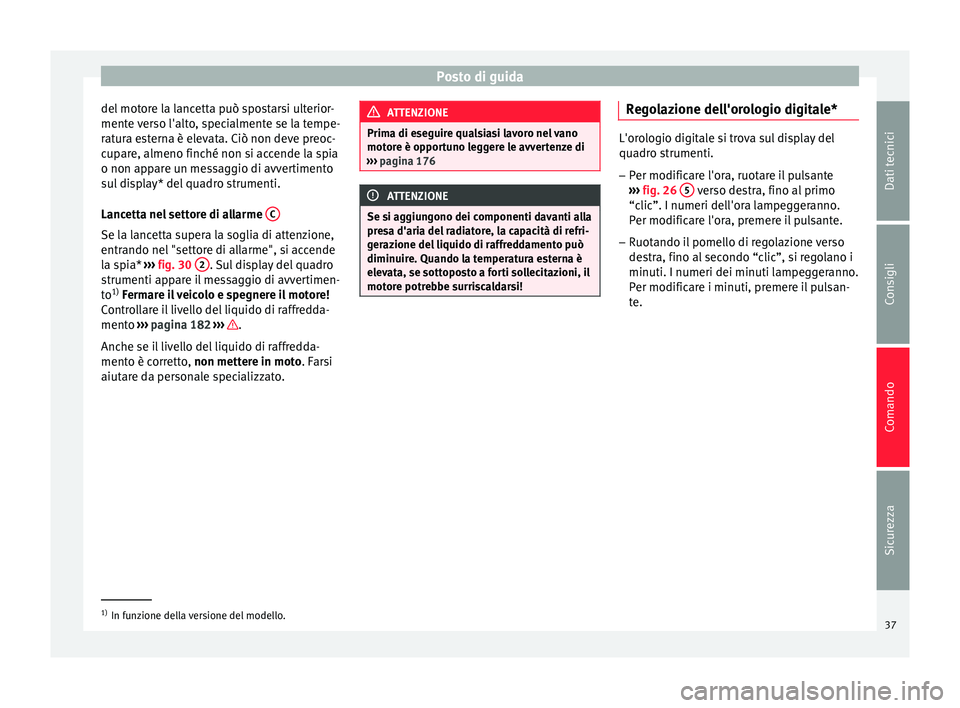

del motore la lancetta può spostarsi ulterior-
mente verso l'alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoc-
cupare, almeno finché non si accende la spia
o non appare un messaggio di avvertimento
sul display* del quadro strumenti.
Lancetta nel settore di allarme CSe la lancetta supera la soglia di attenzione,
entrando nel "settore di allarme", si accende
la spia*
››› fig. 30 2 . Sul display del quadro
strumenti appare il messaggio di avvertimen-
to 1)
Fermare il veicolo e spegnere il motore!
C ontr
ollare il livello del liquido di raffredda-
mento ››› pagina 182 ››› .
Anche se il livello del liquido di raffredda-
mento è corretto, non mettere in moto. Farsi
aiut ar

e da personale specializzato. ATTENZIONE
Prima di eseguire qualsiasi lavoro nel vano
motore è opportuno leggere le avvertenze di
››› pagina 176 ATTENZIONE
Se si aggiungono dei componenti davanti alla
presa d'aria del radiatore, la capacità di refri-
gerazione del liquido di raffreddamento può
diminuire. Quando la temperatura esterna è
elevata, se sottoposto a forti sollecitazioni, il
motore potrebbe surriscaldarsi! Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del
quadro strumenti.
– Per modificare l'ora, ruotare il pulsante
››› fig. 26 5 verso destra, fino al primo
“clic”. I numeri dell'ora lampeggeranno.
Per modificare l'ora, premere il pulsante.
– Ruotando il pomello di regolazione verso
destra, fino al secondo “clic”, si regolano i
minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsan-
te. 1)
In funzione della versione del modello.
37
Dati tecnici
Consigli
Comando
Sicurezza

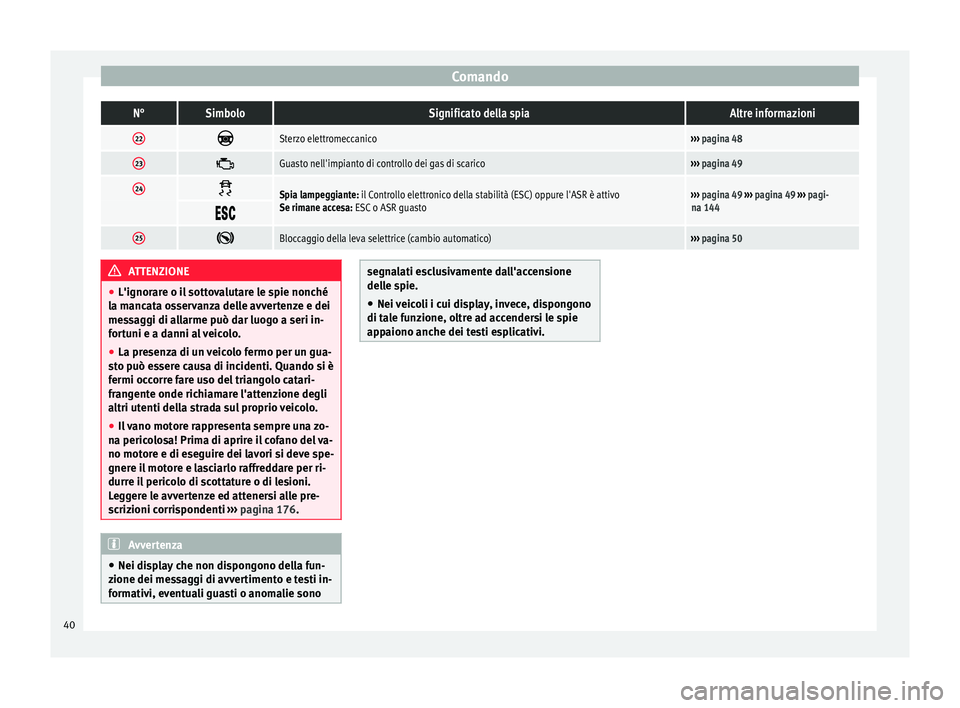

ComandoN°SimboloSignificato della spiaAltre informazioni
22
Sterzo elettromeccanico›››
pagina 48
23 Guasto nell'impianto di controllo dei gas di scarico›››
pagina 49
24 Spia lampeggiante: il Controllo elettronico della stabilità (ESC) oppure l'ASR è attivo
Se rimane accesa: ESC o ASR guasto›››
pagina 49 ››› pagina 49 ››› pagi-
na 144

25
Bloccaggio della leva selettrice (cambio automatico)›››
pagina 50 ATTENZIONE
● L'ignorare o il sottovalutare le spie nonché
la mancata osservanza delle avvertenze e dei
messaggi di allarme può dar luogo a seri in-
fortuni e a danni al veicolo.
● La presenza di un veicolo fermo per un gua-
sto può essere causa di incidenti. Quando si è
fermi occorre fare uso del triangolo catari-
frangente onde richiamare l'attenzione degli
altri utenti della strada sul proprio veicolo.
● Il vano motore rappresenta sempre una zo-
na pericolosa! Prima di aprire il cofano del va-
no motore e di eseguire dei lavori si deve spe-
gnere il motore e lasciarlo raffreddare per ri-
durre il pericolo di scottature o di lesioni.
Leggere le avvertenze ed attenersi alle pre-
scrizioni corrispondenti ››› pagina 176. Avvertenza
● Nei display che non dispongono della fun-
zione dei messaggi di avvertimento e testi in-
formativi, eventuali guasti o anomalie sono segnalati esclusivamente dall'accensione
delle spie.
● Nei veicoli i cui display, invece, dispongono
di tale funzione, oltre ad accendersi le spie
appaiono anche dei testi esplicativi. 40
