2015 Peugeot Partner Tepee Betriebsanleitung (in German)

23
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Vorgehensweise bei Batterieausfall
Beifahrertür und seitliche Türen
Benutzen Sie bei Ausfall der Batterie oder Versagen
der Zentralverriegelung das Schloss, um die Türen
mechanisch zu verriegeln.
-
Um die
Tür zu öffnen und auszusteigen, ziehen
Sie am Türinnengriff.
-

Um die
Tür zu verriegeln, stecken Sie den
Schlüssel in das Schloss an der Schmalseite der
Tür und drehen Sie ihn um eine Achteldrehung.
Fahrertür
-

Stecken Sie den Schlüssel ins Schloss und
drehen Sie ihn nach rechts oder links, um die
Tür zu ver- bzw

. entriegeln.
HECKKLAPPE
Von innen
(Notentriegelung)
Bei einer Fehlfunktion der Zentralverriegelung kann
die Heckklappe von innen entriegelt werden.
Führen Sie einen kleinen Schraubendreher in
die Öffnung zwischen Heckklappe und Boden
ein. Schieben Sie zum Entriegeln des Schlosses
den Riegel nach links und drücken Sie dann die
Heckklappe auf.
Öffnen
Von außen
Die Ver- und Entriegelung erfolgt per Fernbedienung.
Zum Öffnen betätigen Sie den Knopf unter der
Zierleiste und heben Sie die Heckklappe an.
Zum Schließen aus der hochgeschwenkten Position
ziehen Sie an der Schlaufe.
Ziehen Sie die Heckklappe bis zum Ausgleichspunkt
und stoßen Sie sie dann kurz an, damit sie sich
vollständig schließt.
Öffnen/Schließen
STARTBEREIT
3

24
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
FLÜGELTÜREN AM HECK
V
on außen
Zum Öffnen ziehen Sie den Griff zu sich hin. Ziehen Sie den Hebel, um die rechte Tür zu öffnen.
Beim Schließen beginnen Sie mit der rechten Tür und
schließen dann die linke Tür.
In Zusammenhang mit der hinteren Dachklappe
wurde der Heckstoßfänger verstärkt, um beim
Zugang zum Fahrzeug als Trittleiste verwendet
werden zu können.
Die Flügeltüren am Heck sind asymmetrisch geteilt
(2/3 - 1/3); die kleinere
Tür
befindet sich auf der
rechten Seite.
Die Flügeltüren sind mit einem Zentralschloss
ausgerüstet.
Heckscheibe
Durch die aufklappbare Heckscheibe haben Sie
direkten Zugang zum Heckbereich des Fahrzeugs,
ohne die Heckklappe öffnen zu müssen.
Öffnen
Drücken Sie nach dem Entriegeln des Fahrzeugs per
Fernbedienung oder Schlüssel auf den Knopf und
heben Sie die Heckscheibe zum Öffnen an.
Schließen
Zum Schließen der Heckscheibe drücken Sie auf
die Scheibenmitte, bis die Scheibe vollständig
geschlossen ist.
Heckklappe und Heckscheibe können nicht
gleichzeitig geöf

fnet werden, um Schäden
am Scheibenglas und an der Heckscheibe zu
vermeiden.
Öffnen/Schließen

25
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Praktisch
Es besteht die Möglichkeit, mit geöffneter rechter Tür
zu fahren, um den Transport langer Gegenstände
zu ermöglichen. Die linke Tür wird durch den "gelb"
gekennzeichneten Riegel am unteren Türrand
geschlossen gehalten. Die geschlossene Tür darf
nicht zur Ladungssicherung verwendet werden.
Das Fahren mit geöffneter rechter Tür wird geduldet.
Beachten Sie bei Nutzung die Sicherheitsvorschriften,
um andere Verkehrsteilnehmer auf die Ladung
hinzuweisen.
Von innen
Wenn das Fahrzeug mit einem Griff ausgestattet ist,
ziehen Sie diesen zu sich heran, um die linke Tür zu
öffnen.
180°-Öffnung
Ein Hebelsystem ermöglicht es, den Öffnungswinkel
von ca. 90° auf ca. 180° zu erweitern.
Ziehen Sie bei geöffneter Tür den gelben Hebel.
Beim Schließen der Tür rastet der Hebel wieder
automatisch ein.Beim Parken mit 90° geöffneten
Türen hinten verdecken diese die
Rückleuchten. Um Ihre Position
den Verkehrsteilnehmern zu
signalisieren, die sich in gleicher
Richtung bewegen und die Ihren
Halt nicht bemerkt haben könnten,
benutzen Sie ein Warndreieck oder
jede andere durch die Gesetzgebung
und Regelung Ihres Landes
vorgeschriebene Maßnahme.
Öffnen/Schließen
STARTBEREIT
3

26
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
LEITERKLAPPE
Auflagestange
Eine Auflagestange dient der Abstützung langer Lasten, die zum
Transport durch die geöffnete hintere
Leiterklappe geschoben werden und über diese
hinausragen.
Heben Sie den Hebel an und klappen Sie die
Auflagestange
um.
Dabei müssen Sie sie bis zum Türpfosten mitführen.
Halten Sie den langen Transportgegenstand mit einer
Hand fest, heben Sie ihn an und bringen Sie die
Stange mit der anderen Hand in die richtige Stellung.
Vergewissern Sie sich, dass sie richtig einrastet,
indem Sie den Griff über den Druckpunkt hinaus
herunterdrücken, und achten Sie darauf, dass der
Transportgegenstand sicher befestigt ist. Die hintere Stoßstange wurde so verstärkt,
dass sie beim Besteigen des Fahrzeugs als
Trittbrett benutzt werden kann.
Die Hecktüren lassen sich nur verriegeln, wenn
sich die Stange an ihrem Platz befindet.
Achten Sie bei geöffneter Leiterklappe auf die
Durchfahrhöhe bei Unterführungen.
Legen Sie keine Lasten direkt auf den Hecktüren ab.
Beachten Sie die Nutzungsvorschriften, um andere
Verkehrsteilnehmer auf die Ladung hinzuweisen.
Die Benutzung der Leiterklappe ist nur für kurze
Strecken vorgesehen. Die seitlichen Halterungen können als
Befestigungspunkte benutzt werden.
-
drücken Sie den schwarzen Hebel herunter
, um
die Leiterklappe zu arretieren.
Durch das Arretieren der Leiterklappe liegt diese
ordnungsgemäß an der Dichtung an. Damit
wird sichergestellt, dass die Leiterklappe dicht
verschlossen ist und keine Windgeräusche entstehen.
Diese Dachklappe am Heck ist nur mit Flügeltüren
kompatibel.
Öffnen der Leiterklappe:
-

heben Sie den schwarzen Hebel des
Bügelverschlusses an,
-


entlasten Sie den V

erschluss, indem Sie auf die
Leiterklappe drücken (nach unten), und lösen
Sie den Haken,
-
heben Sie die Leiterklappe an,
-

und zwar über den Widerstand hinaus um die
Leiterklappe mit den

Aufstellern zu arretieren.
Fahren Sie niemals ohne die ordnungsgemäß in
Stellung gebrachten Aufsteller.
Schließen der Leiterklappe:
- vergewissern

Sie

sich,

dass

die

Auflagestange


richtig eingerastet ist,
-


senken Sie die Leiterklappe ab,
-


halten Sie die Leiterklappe nach unten gedrückt,
benutzen Sie die beiden Federringe und setzen
Sie den Haken in seine

Aufnahme, Ladung niemals an der Leiterklappe befestigen.
Fahren
Sie niemals, wenn die Auflagestange nicht an
ihrem Platz ist.
Öffnen/Schließen

27
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
ZENTRALVERRIEGELUNG
Durch Drücken des Schalters wird das
Fahrzeug zentral verriegelt, sofern alle
Türen geschlossen sind.Türkontrollleuchte
Die Schalterdiode:
-
blinkt, wenn die Türen/Klappen bei stehendem
Fahrzeug und ausgeschaltetem Motor verriegelt
werden,
-

leuchtet, wenn die
Türen/Klappen bei
eingeschalteter Zündung verriegelt werden.
Überfallschutz
Wenn diese Kontrollleuchte aufleuchtet, prüfen Sie, ob alle Türen/Klappen Ihres
Fahrzeugs richtig geschlossen sind.
Verriegeln während der Fahrt
Beim Starten des Fahrzeugs werden ab einer
Geschwindigkeit von etwa 10
km/h die Türen
verriegelt. Das typische Schließgeräusch der
Zentralverriegelung ist zu hören. Die Diode des
Schalters am mittleren Frontteil des Armaturenbretts
leuchtet auf.
Beim Öffnen einer Tür im weiteren Verlauf der Fahrt
wird das Fahrzeug vollständig entriegelt.
Aktivieren / Deaktivieren der Funktion
Halten Sie bei eingeschalteter
Zündung diesen Schalter gedrückt,
um die Funktion zu aktivieren bzw. zu
deaktivieren.
Das Fahren mit verriegelten Türen kann
Rettungskräften im Notfall den Zugang zum
Fahrzeuginnenraum erschweren.
Durch nochmaliges Drücken wird das Fahrzeug
zentral entriegelt.
Der Schalter ist nicht aktiv, wenn das Fahrzeug per
Fernbedienung oder Schlüssel von außen verriegelt
wurde.
Das Öffnen der Türen ist nach wie vor von innen
möglich.
Öffnen/Schließen
STARTBEREIT
3

28
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015

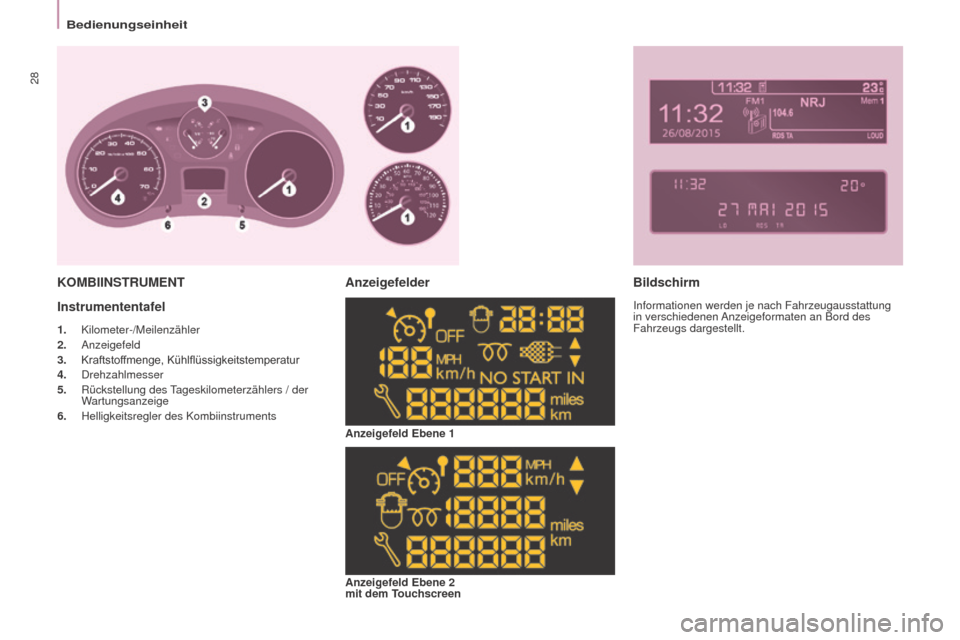

Instrumententafel
1. Kilometer-/Meilenzähler
2. Anzeigefeld
3. Kraftstoffmenge,
Kühlflüssigkeitstemperatur
4.
Drehzahlmesser
5.

Rückstellung des
Tageskilometerzählers / der
Wartungsanzeige
6.

Helligkeitsregler des Kombiinstruments Anzeigefeld Ebene 1
KOMBIINSTRUMENTAnzeigefelderBildschirm
Informationen werden je nach Fahrzeugausstattung
in verschiedenen Anzeigeformaten an Bord des
Fahrzeugs dargestellt.
Anzeigefeld Ebene 2
mit dem Touchscreen
Bedienungseinheit

29
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Mittelkonsole mit Bildschirm
Kombiinstrument ohne Bildschirm
-

Drehen Sie den Schalter nach links: 24H oder
12H wird angezeigt,
-


Drehen Sie den Schalter nach rechts, um 24H
oder 12H auszuwählen,
-


Drehen Sie den Schalter nach links, um den
V

organg der Uhreinstellung zu beenden.
Nach ungefähr 30
Sekunden ohne weitere Aktion
erscheint wieder die aktuelle Anzeige.

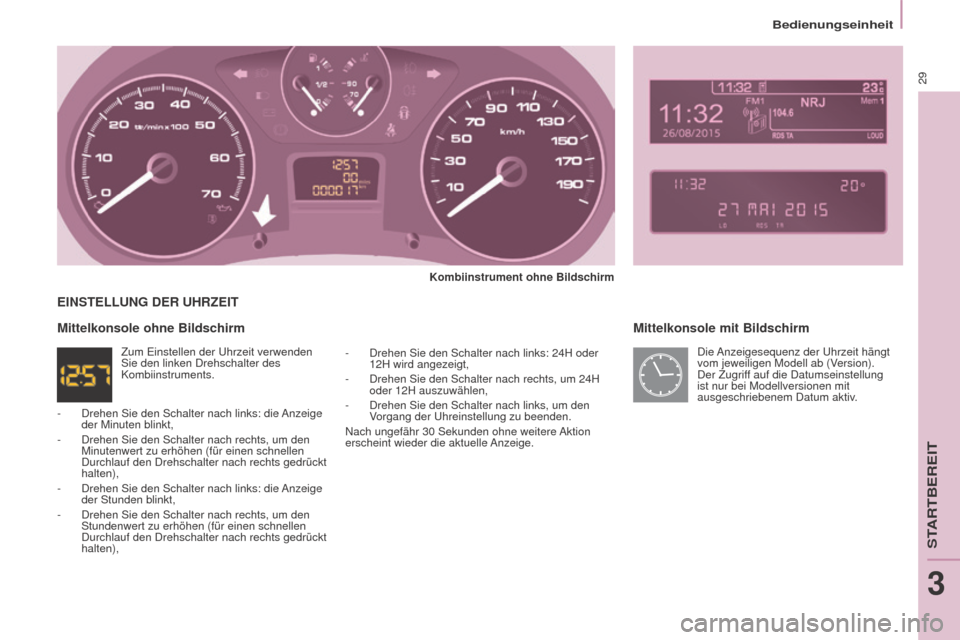

EINSTELLUNG DER UHRZEIT
Mittelkonsole

ohne Bildschirm
Die Anzeigesequenz der Uhrzeit hängt
vom jeweiligen Modell ab (Version).
Der Zugriff auf die Datumseinstellung
ist nur bei Modellversionen mit
ausgeschriebenem Datum aktiv.
Zum Einstellen der Uhrzeit verwenden
Sie den linken Drehschalter des
Kombiinstruments.
-

Drehen Sie den Schalter nach links: die

Anzeige
der Minuten blinkt,
-

Drehen Sie den Schalter nach rechts, um den
Minutenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts gedrückt
halten),
-


Drehen Sie den Schalter nach links: die

Anzeige
der Stunden blinkt,
-

Drehen Sie den Schalter nach rechts, um den
Stundenwert zu erhöhen (für einen schnellen
Durchlauf den Drehschalter nach rechts gedrückt
halten),
STARTBEREIT
3
Bedienungseinheit

30
Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015Partner-2-VP_de_Chap03_Pret-a-partir_ed01-2015
Bildschirm C
Drücken Sie auf die Taste MENU.
Wählen Sie mit den Pfeilen die
Funktion BENUTZERANPASSUNG-
KONFIGURATION an.
Drücken Sie auf OK, um die Wahl zu
bestätigen. Wählen Sie mit den Pfeilen die Funktion
KONFIGURATION ANZEIGE an.
Drücken Sie auf OK, um die Wahl zu
bestätigen.
Wählen Sie mit den Pfeilen die Funktion
EINSTELLUNG DATUM UND UHRZEIT
an.Drücken Sie auf OK, um die Wahl zu
bestätigen.
Stellen Sie die Parameter nacheinander
ein, indem Sie mit der
OK-Taste
bestätigen.
Wählen Sie dann das Feld OK auf dem
Bildschirm und bestätigen Sie.
Bedienungseinheit
