2015 Peugeot Partner Tepee Betriebsanleitung (in German)

175
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015

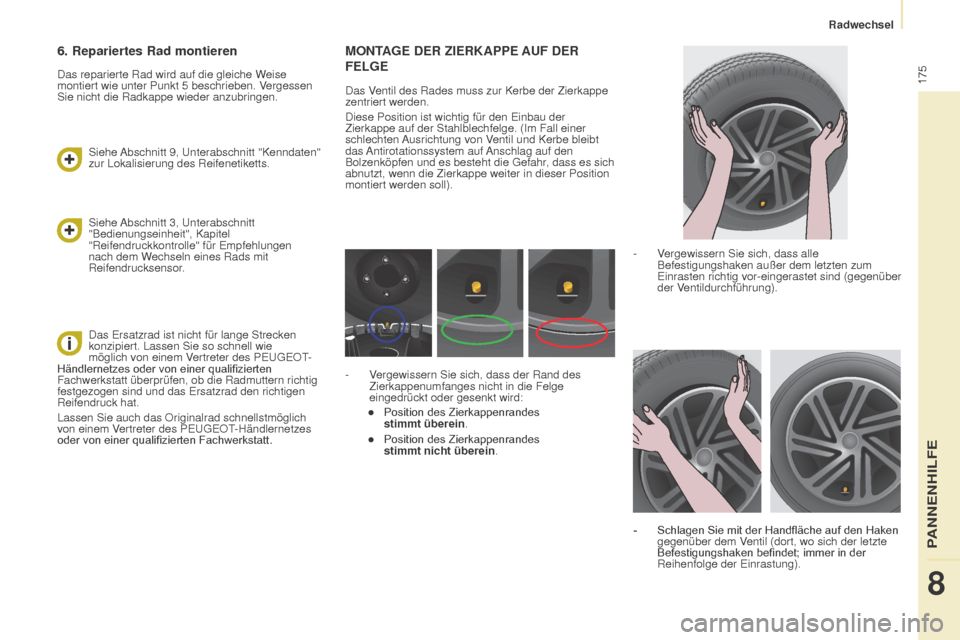

MONTAGE DER ZIERKAPPE AUF DER
F ELGE
Das Ventil des Rades muss zur Kerbe der Zierkappe
zentriert werden.
Diese Position ist wichtig für den Einbau der
Zierkappe auf der Stahlblechfelge. (Im Fall einer
schlechten Ausrichtung von Ventil und Kerbe bleibt
das Antirotationssystem auf Anschlag auf den
Bolzenköpfen und es besteht die Gefahr, dass es sich
abnutzt, wenn die Zierkappe weiter in dieser Position
montiert werden soll).
-

V
ergewissern Sie sich, dass alle
Befestigungshaken außer dem letzten zum
Einrasten richtig vor-eingerastet sind (gegenüber
der Ventildurchführung).
- Schlagen
Sie mit der Handfläche auf den Haken
gegenüber dem V

entil (dort, wo sich der letzte
Befestigungshaken
befindet; immer in der
Reihenfolge der Einrastung).
-


V
ergewissern Sie sich, dass der Rand des
Zierkappenumfanges nicht in die Felge
eingedrückt oder gesenkt wird:
● Position
des Zierkappenrandes

stimmt überein

.
● Position
des Zierkappenrandes

stimmt nicht überein .
6. Repariertes Rad montieren
Das reparierte Rad wird auf die gleiche Weise
montiert wie unter Punkt 5
beschrieben. Vergessen
Sie nicht die Radkappe wieder anzubringen.
Siehe

Abschnitt 3, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für Empfehlungen
nach dem Wechseln eines Rads mit
Reifendrucksensor. Siehe Abschnitt 9, Unterabschnitt "Kenndaten"
zur Lokalisierung des Reifenetiketts.
Das Ersatzrad ist nicht für lange Strecken
konzipiert. Lassen Sie so schnell wie
möglich von einem Vertreter des PEUGEOT-
Händlernetzes
oder von einer qualifizierten
Fachwerkstatt überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den richtigen
Reifendruck hat.
Lassen Sie auch das Originalrad schnellstmöglich
von einem V

ertreter des PEUGEOT-Händlernetzes
oder
von einer qualifizierten Fachwerkstatt.
PANNENHILFE
8
Radwechsel

176
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
Überprüfen Sie die Position des Ventils zur
Öse der Radzierkappe.
Position des Ventils stimmt nicht überein:
unterhalb des Ringes. Beachten Sie die Vorgehensweise für
die Montage der Zierkappe, um einen
Bruch des Befestigungshakens oder die
Verformung an den Umfängen der Radzierkappen
zu vermeiden.
Verformung des Zierkappenrandes auf Höhe des
Ventils, aufgrund falscher Montage.
Position des Ventils stimmt überein: oberhalb des
Ringes.
Radwechsel

177
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
ABNEHMBARER SCHNEESCHUTZ
(S CHUTZ )
Je nach Bestimmung wird der abnehmbare
Schneeschutz unten an der vorderen Stoßstange
montiert, um zu vermeiden, dass sich Schnee im
Bereich des Kühlerventilators ansammelt.
Montieren Abmontieren
- Halten Sie den abnehmbaren Schneeschutz vor
den Zentrierstift
A an der vorderen Stoßstange.
-

Bringen Sie ihn unter Druck auf die Klammern B


an den vier Ecken an.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10


°C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren. -
Führen Sie einen Schraubenzieher in die
Öf
fnung neben den Klammern ein.
-

Lösen Sie die vier Klammern B

nacheinander
durch eine Hebelbewegung mit dem
Schraubenzieher.
PANNENHILFE
8
Schneeschutz

178
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
SCHNEEKETTEN
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahrverhalten des Fahrzeugs bei
Bremsvorgängen.Die Schneeketten dürfen nur auf die
Antriebsräder montiert werden. Sie dürfen nicht
auf Noträdern montiert werden. Bitte beachten Sie die für jedes Land geltenden
Vorschriften zur Verwendung von Schneeketten
und die erlaubte Höchstgeschwindigkeit.Installationshinweise
F
W enn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Ziehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder

, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F


Fahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50

km/h zu
überschreiten.
F

Halten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.Es wird dringend empfohlen, das

Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
Verwenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der
Ihr Fahrzeug ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des PEUGEOT-Händlernetzes oder
an
eine qualifizierte Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der Schneeketten
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen der
Schnee schon geschmolzen ist, um die
Reifen Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug mit
Aluminiumfelgen ausgestattet ist, überprüfen Sie,
dass weder die Kette noch die Fixierungen mit der
Felge in Kontakt kommen.
Schneeketten

179
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
AUSTUASCH DER GLÜHLAMPEN
Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie unter
Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder aus der
Halterung lösen. Typ B
Glühlampe mit Bajonettverschluss:
auf die Glühlampe drücken und
dann entgegen dem Uhrzeigersinn
drehen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen von
Glühlampen eingebaut. Um sie auszubauen:
Typ D
Leuchtdiode (LED): zum Austausch
des Tagfahrlichts, wenden
Sie sich an das PEUGEOT-
Händlernetz
oder eine qualifizierte
Fachwerkstatt.
PANNENHILFE
8
Austausch der Glühlampen

180
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
2. Standlicht
Typ A, W5W - 5W
-
Entfernen Sie die
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-

Ziehen Sie die unter Druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die Glühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4
- 55W
-

Entfernen Sie die mittlere
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Klemmen Sie den Steckverbinder ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus und beachten
Sie dabei, dass der metallische Teil mit den
Rillen an der Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder ein.
-


Überprüfen Sie, dass die
Abdeckung überall
sauber anliegt, um ihre Dichtigkeit zu
gewährleisten.
Hochdruckreinigung Öffnen Sie die Motorhaube. Schieben Sie Ihre Hand
hinter den Scheinwerferblock, um an die Glühlampen
zu gelangen.
Führen Sie den Vorgang in umgekehrter Reihenfolge
aus, um die einzelnen Glühlampen wieder
einzusetzen und prüfen Sie, ob die Motorhaube
richtig geschlossen ist.
Halogenlampen dürfen nur bei ausgeschalteten
Scheinwerfern ausgetauscht werden. Warten
Sie einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht direkt mit
den Fingern, verwenden Sie hierzu fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem Gebrauch
des Fahrzeugs verschwindet die Feuchtigkeit.
Der Austausch der Glühlampen erfolgt bei
ausgeschalteter Zündung oder bei abgeklemmter
Batterie. Warten Sie nach dem Austausch etwa
3

Minuten, bevor Sie die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob die
Leuchten ordnungsgemäß funktionieren.
Wenn Sie hartnäckige Verschmutzungen mit
Hochdruck reinigen, halten Sie die Spritzdüse
nicht zu lange auf Scheinwerfer, Leuchten
und deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu vermeiden.
Austausch der Glühlampen

181
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (Bernsteinfarben)
-
Entfernen Sie die
Abdeckung, indem Sie an der
weichen Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um eine
V

ierteldrehung entgegen dem Uhrzeigersinn.
-

Entfernen Sie die defekte Glühlampe, indem
Sie leicht darauf drücken und sie entgegen dem
Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die Abdeckung zur
Gewährleistung der Dichtigkeit auf allen Seiten
korrekt angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-

Entfernen Sie die drei Befestigungsklammern
und die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger

.
-

Schieben Sie den Schmutzfänger nach oben.
-


Lösen Sie den V
erbindungsstecker der
Lampenhalterung, indem Sie auf die Lasche
drücken,
die sich oben befindet.-

Entfernen Sie die Lampenhalterung, indem Sie
die beiden Clips (oben und unten) mit Daumen
und

Zeigefinger zusammendrücken.
-

T
auschen Sie die Einheit (Lampenhalterung und
Glühlampe) aus.
-

Gehen Sie in umgekehrter Reihenfolge vor
,
um die Einheit und die Stoßfänger wieder
anzubringen.
PANNENHILFE
8
Austausch der Glühlampen

182
Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015Partner-2-VP_de_Chap08_Aide-rapide_ed01-2015
Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab, indem Sie am vorderen
Teil
ziehen.
-

W
enden Sie sich an das PEUGEOT-
Händlernetz, um einen neuen Blinker zu
erwerben (nur als Komplettteil erhältlich).
-

Zum Wiederanbringen setzen Sie den Blinker
hinten an und schieben Sie ihn dann nach vorne.
Deckenleuchten
Typ A, 12V5W - 5W
- Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den Spalten
beiderseits der Deckenleuchte heraus.
-

Ziehen Sie die Lampe heraus und ersetzen Sie
sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre
Halterung ein und vergewissern Sie sich, dass
sie richtig eingerastet ist. Vorne / Hinten
Austausch der Glühlampen
