2015 Peugeot Partner Manual del propietario (in Spanish)

159
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.
REMOLCADOPor la parte delantera
- Suelte la tapa, presionando en la
parte inferior de la misma.
-

Enrosque al máximo la anilla

amovible de remolcado.
Por la parte trasera
- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla
de remolcado.
-

Enrosque al máximo la anilla

amovible de remolcado. Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.
Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional.
Este procedimiento requiere utilizar
la anilla de remolcado incluida con
el utillaje facilitado para cambiar una
rueda.
Vehículos con caja de velocidades
mecánica (versión diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.
Capítulo 9, apartado "Cambio de
una rueda".
Remolcar su vehículo
AYUDA R

160
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
Precauciones...

161
Partner-2-VU_es_Chap08_Aide-rapide_ed01-2015
AYUDA R

162
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
Dimensiones

163
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
Corto - L1Largo - L2
625 850750
L Largo total 43804628
H Altura total 1805-1834
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727975
D Anchura con
carrocería sin retrovisores
1810
con retrovisores 2112
E Anchura vía delantera 1505
F Anchura vía trasera 1554
G Largo útil piso trasero 18002050
I Largo útil con asiento pasajero delantero
abatido 3000
3250
DIMENSIONESFurgón (mm)El vehículo se presenta en 2 largos (L1, L2), remítase a
las tablas :
Dimensiones
CARACTER

164
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M Umbral máximo con neumático 195/65

R15 584609612
Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 11481313
O Anchura útil 4955431582
Puertas traseras (mm)

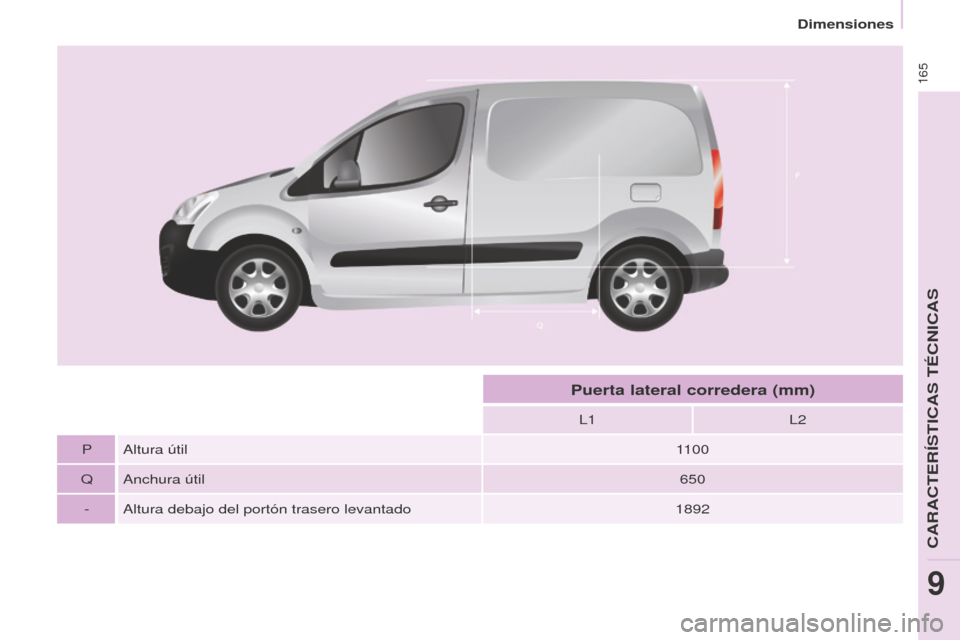

Dimensiones

165
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
L1L2
P Altura útil 1100
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1892
Puerta lateral corredera (mm)
Dimensiones
CARACTER

166
Partner-2-VU_es_Chap09_Caract-technique_ed01-2015
L Largo total4237
H Altura total 1821-1822
A Distancia entre ejes 2728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 584
D
Anchura con carrocería (sin retrovisores)1810
E Anchura vías delanteras 1505
F Anchura vías traseras 1554
Suelo de cabina (mm)
Dimensiones
