2015 Peugeot Bipper Ръководство за експлоатация (in Bulgarian)

167
Bipper_bg_Chap09_aide-rapide_ed02-2014
СМЯНА НА ПРЕДПАЗИТЕЛ
Двете кутии с предпазители се намират
върху арматурното табло от страната на
водача и в двигателния отсек.
Демонтиране и монтиране на предпазител
Преди да смените предпазител, трябва да
разберете причината за повредата и да я
отстраните. Номерата на предпазителите са
посочени върху кутията.
Използвайте винаги специалната щипка, за
да извадите предпазителя от гнездото му и
проверите състоянието на проводника в него.
Сменяйте повредения предпазител с
такъв със същия ампераж (същия цвят).
Ако повредата се повтори малко след
подмяната на предпазителя, направете
проверка на електрическата инсталация в
мрежата PEUGEOT или в специализиран
сервиз. Достъп до предпазителите в арматурното
табло
-

За достъп до предпазителите в арматурното
табло, развийте двата болта с помощта на
контактния ключ и свалете кутията.
PEUGEOT отхвърля всякаква
отговорност за разходите по
ремонта на автомобила или за повреди
вследствие монтиране на аксесоари,
недоставени, непрепоръчани от
мрежата PEUGEOT и инсталирани при
неспазване на указанията й, особено
когато консумацията на всички включени
допълнителни устройства надвишава
10

милиампера. A.

Здрав.
B.


Повреден.
C.


Щипка.
Д

остъп до предпазителите под капака
на двигателя
-

За да достигне
те до предпазителите
под капака на двигателя, отстранете
конектора на предната лява светлина,
след това откопчайте капака на блока.
9
ВАЖНО Е ДА СЕ ЗНАЕ
Смяна на предпазител

168
Bipper_bg_Chap09_aide-rapide_ed02-2014

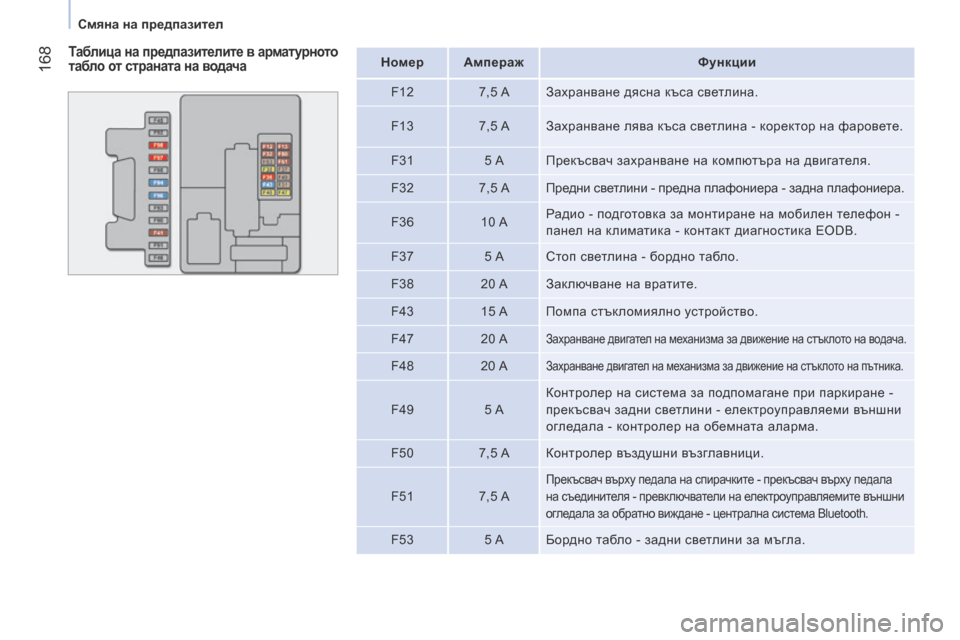

Таблица на предпазителите в арматурното
табло от страната на водачаНомер АмперажФункции
F12 7,5 A Захранване дясна къса светлина.
F13 7,5 A Захранване лява къса светлина - коректор на фаровете.
F31 5 AПрекъсвач захранване на компютъра на двигателя.
F32 7,5 AПредни светлини - предна плафониера - задна плафониера.
F36 10 AРадио - подготовка за монтиране на мобилен телефон -

панел на климатика - контакт диагностика EODB.
F37 5 AСтоп светлина - бордно табло.
F38 20 A Заключване на вратите.
F43 15 A Помпа стъкломиялно устройство.
F47 20 A
Захранване двигател на механизма за движение на стъклото на водача.
F4820 AЗахранване двигател на механизма за движение на стъклото на пътника.
F49 5 AКонтролер на система за подпомагане при паркиране -
прекъсвач задни светлини - електроуправляеми външни
огледала - контролер на обемната аларма.
F50 7,5 A Контролер въздушни възглавници.
F51 7,5 A
Прекъсвач върху педала на спирачките - прекъсвач върху педала
на съединителя - превключватели на електроуправляемите външни
огледала за обратно виждане - централна система Bluetooth.
F53 5 Aб ордно табло - задни светлини за мъгла.
Смяна на предпазител

169
Bipper_bg_Chap09_aide-rapide_ed02-2014

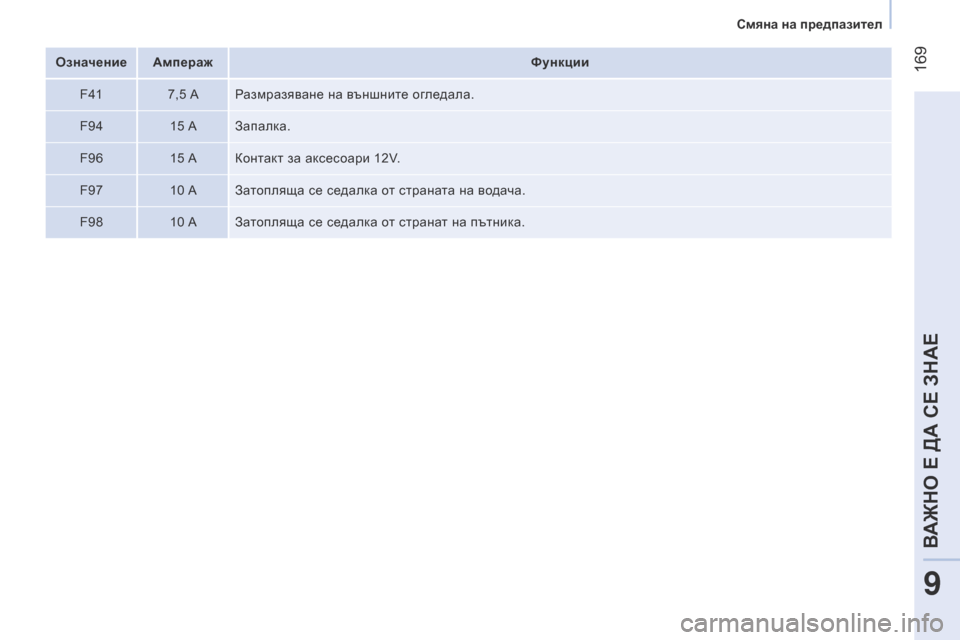

Означение АмперажФункции
F41 7,5 A Размразяване на външните огледала.
F94 15 A Запалка.
F96 15 A Контакт за аксесоари 12V.
F97 10 A Затопляща се седалка от страната на водача.
F98 10 A Затопляща се седалка от странат на пътника.
9
ВАЖНО Е ДА СЕ ЗНАЕ
Смяна на предпазител

170
Bipper_bg_Chap09_aide-rapide_ed02-2014

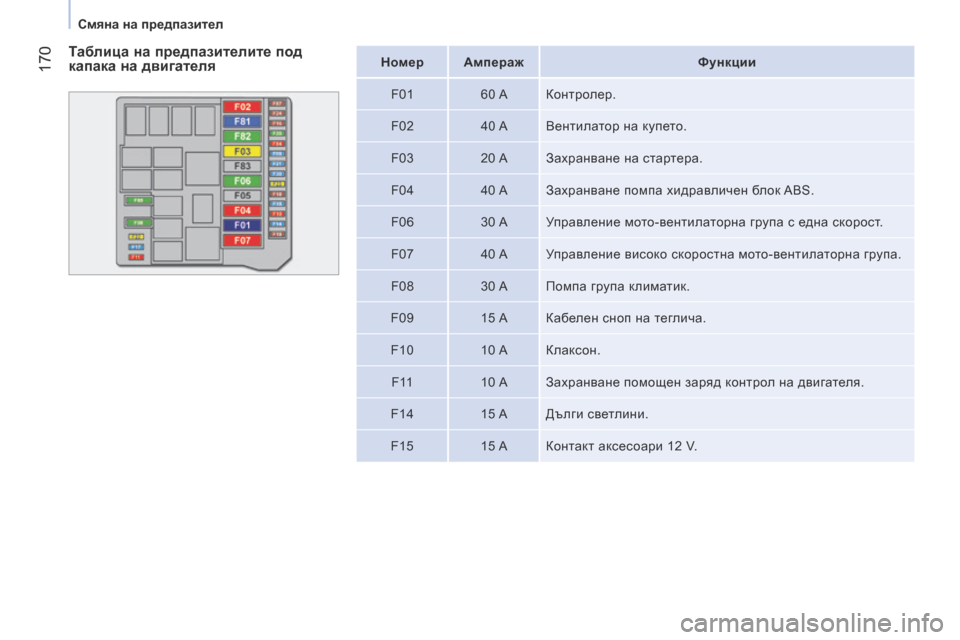

Номер АмперажФункции
F01 60 A Контролер.
F02 40 A Вентилатор на купето.
F03 20 A Захранване на стартера.
F04 40 A Захранване помпа хидравличен блок ABS.
F06 30 A Управление мото-вентилаторна група с една скорост.
F07 40 A Управление високо скоростна мото-вентилаторна група.
F08 30 A Помпа група климатик.
F09 15 A Кабелен сноп на теглича.
F10 10 A Клаксон.
F 11 10 A Захранване помощен заряд контрол на двигателя.
F14 15 A Дълги светлини.
F15 15 A Контакт аксесоари 12
V.Таблица на предпазителите под
капака на двигателя
Смяна на предпазител

171
Bipper_bg_Chap09_aide-rapide_ed02-2014

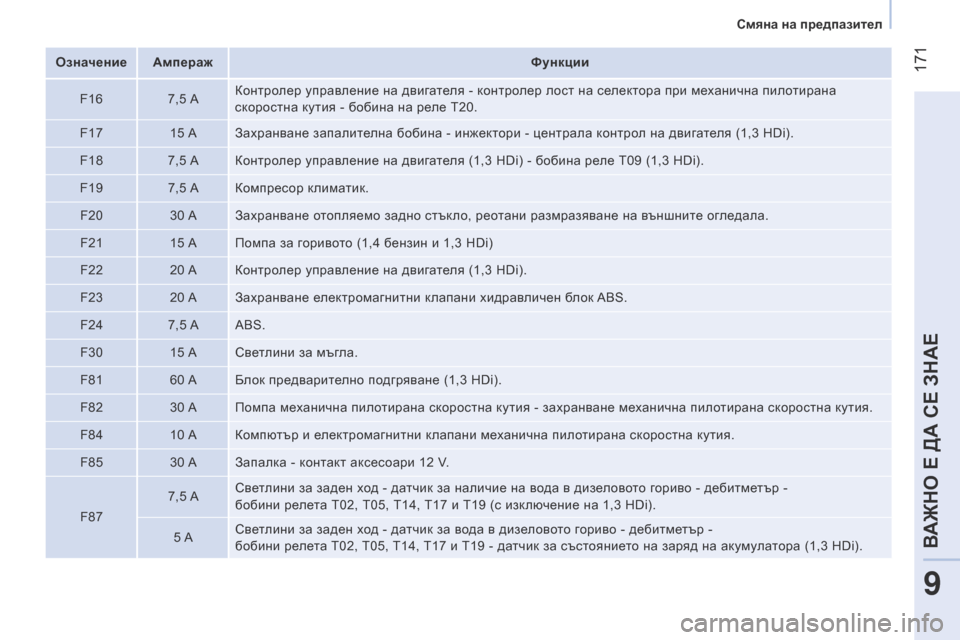

Означение АмперажФункции
F16 7,5 AКонтролер управление на двигателя - контролер лост на селектора при механична пилотирана
скоростна кутия - бобина на реле Т20.
F17 15 A Захранване запалителна бобина - инжектори - централа контрол на двигателя (1,3 HDi).
F18 7,5 A Контролер управление на двигателя (1,3 HDi) - бобина реле Т09 (1,3 HDi).
F19 7,5 A Компресор климатик.
F20 30 A Захранване отопляемо задно стъкло, реотани размразяване на външните огледала.
F21 15 A Помпа за горивото (1,4 бензин и 1,3 HDi)
F22 20 A Контролер управление на двигателя (1,3 HDi).
F23 20 A Захранване електромагнитни клапани хидравличен блок ABS.
F24 7,5 A ABS.
F30 15 A Светлини за мъгла.
F81 60 A
бл

ок предварително подгряване (1,3 HDi).
F82 30 A Помпа механична пилотирана скоростна кутия - захранване механична пилотирана скоростна кутия.
F84 10 A Компютър и електромагнитни клапани механична пилотирана скоростна кутия.
F85 30 A Запалка - контакт аксесоари 12 V.
F87 7,5 A
Светлини за заден ход - датчик за наличие на вода в дизеловото гориво - дебитметър -

бобини релета Т02, Т05, Т14, Т17 и Т19 (с изключение на 1,3 HDi).
5 A Светлини за заден ход - датчик за вода в дизеловото гориво - дебитметър -

бобини релета T02, T05, T14, T17 и T19 - датчик за състоянието на заряд на акумулатора (1,3 HDi).
9
ВАЖНО Е ДА СЕ ЗНАЕ
Смяна на предпазител

172
Bipper_bg_Chap09_aide-rapide_ed02-2014

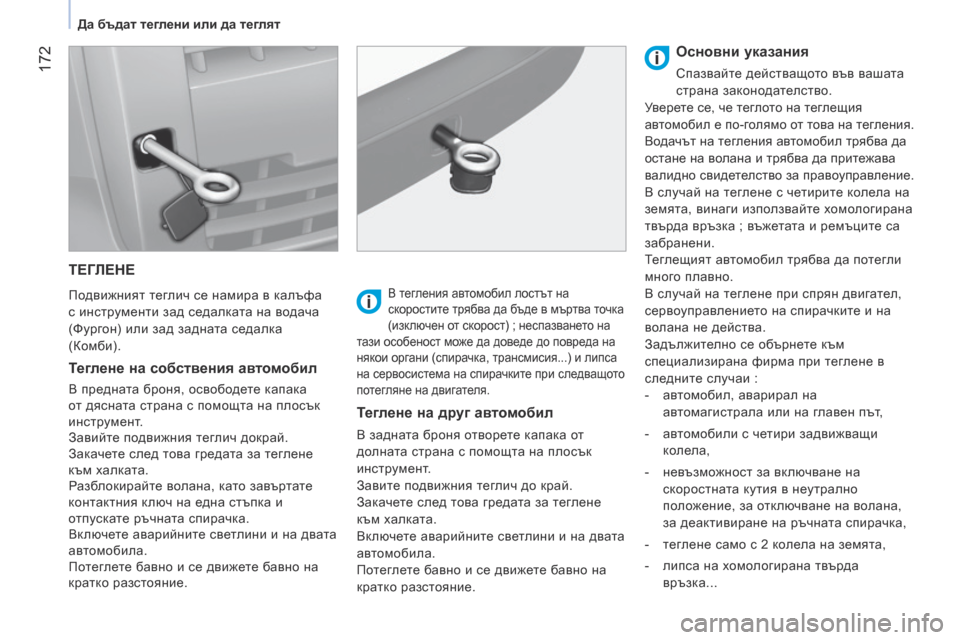

ТЕГЛЕНЕ
Подвижният теглич се намира в калъфа
с инструменти зад седалката на водача
(Фургон) или зад задната седалка
(Комби).
Теглене на собствения автомобил
В предната броня, освободете капака
от дясната страна с помощта на плосък
инструмент.
Завийте подвижния теглич докрай.
Закачете след това гредата за теглене
към халката.
Разблокирайте волана, като завъртате
контактния ключ на една стъпка и
отпускате ръчната спирачка.
Включете аварийните светлини и на двата
автомобила.
Потеглете бавно и се движете бавно на
кратко разстояние.
В тегления автомобил лостът на
скоростите трябва да бъде в мъртва точка
(изключен от скорост) ; неспазването на
тази особеност може да доведе до повреда на
някои органи (спирачка, трансмисия...) и липса
на сервосистема на спирачките при следващото
потегляне на двигателя.
Теглене на друг автомобил
В задната броня отворете капака от
долната страна с помощта на плосък
инструмент.
Завите подвижния теглич до край.
Закачете след това гредата за теглене
към халката.
Включете аварийните светлини и на двата
автомобила.
Потеглете бавно и се движете бавно на
кратко разстояние.
Основни указания
Спазвайте действащото във вашата
страна законодателство.
Уверете се, че теглото на теглещия
автомобил е по-голямо от това на тегления.
Водачът на тегления автомобил трябва да
остане на волана и трябва да притежава
валидно свидетелство за правоуправление.
В случай на теглене с четирите колела на
земята, винаги използвайте хомологирана
твърда връзка
; въжетата и ремъците са
забранени.
Теглещият автомобил трябва да потегли
много плавно.
В случай на теглене при спрян двигател,
сервоуправлението на спирачките и на
волана не действа.
Задължително се обърнете към
специализирана фирма при теглене в
следните случаи
:
-

ав
томобил, аварирал на
автомагистрала или на главен път,
-

ав
томобили с четири задвижващи
колела,
-

нев
ъзможност за включване на
скоростната кутия в неутрално
положение, за отключване на волана,
за деактивиране на ръчната спирачка,
-

т

еглене само с 2 колела на земята,
-

лип
са на хомологирана твърда
връзка...
Да бъдат теглени или да теглят

173
Bipper_bg_Chap09_aide-rapide_ed02-2014
9
ВАЖНО Е ДА СЕ ЗНАЕ

174
Bipper_bg_Chap10_caracteristique_ed02-2014
Размери
