2015 Peugeot 301 Manuel du propriétaire (in French)

14
Informations pratiques

Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant ; reportez-
vous au dessin du sous-capot moteur
correspondant dans la rubrique "Moteur
Diesel".
Si le réser voir de votre véhicule est équipé
d'un détrompeur, reportez-vous à la rubrique
correspondante.

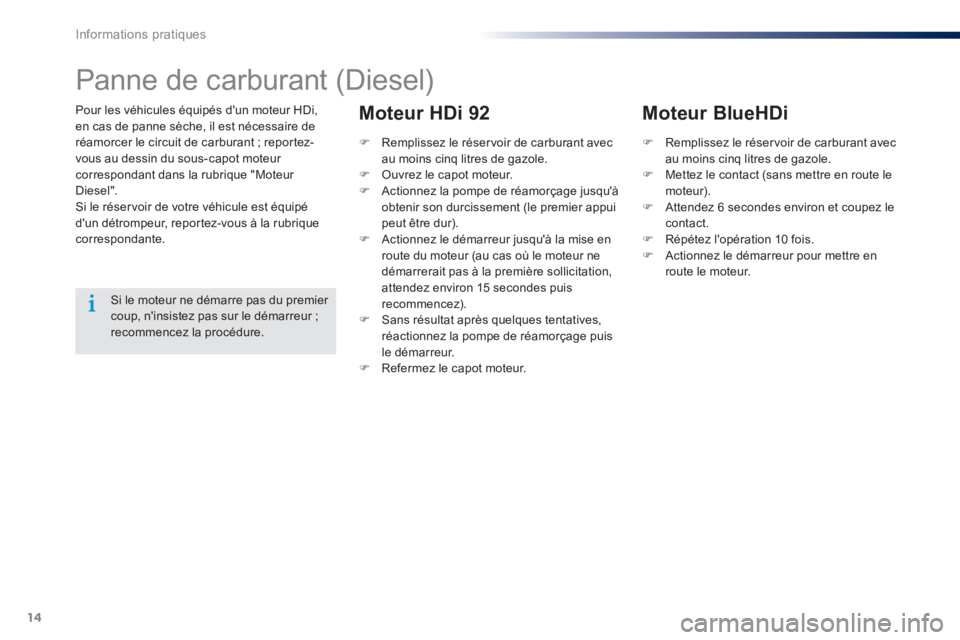

Panne de carburant (Diesel)


Si le moteur ne démarre pas du premier
coup, n'insistez pas sur le démarreur ;
recommencez la procédure.


)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.

)
Ouvrez le capot moteur.

)
Actionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).

)
Actionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).

)
Sans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.

)
Refermez le capot moteur.



Moteur HDi 92



)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.

)
Mettez le contact (sans mettre en route le
moteur).

)
Attendez 6 secondes environ et coupez le
contact.

)
Répétez l'opération 10 fois.

)
Actionnez le démarreur pour mettre en
route le moteur.







Moteur BlueHDi

15
10
Vér if ic ations

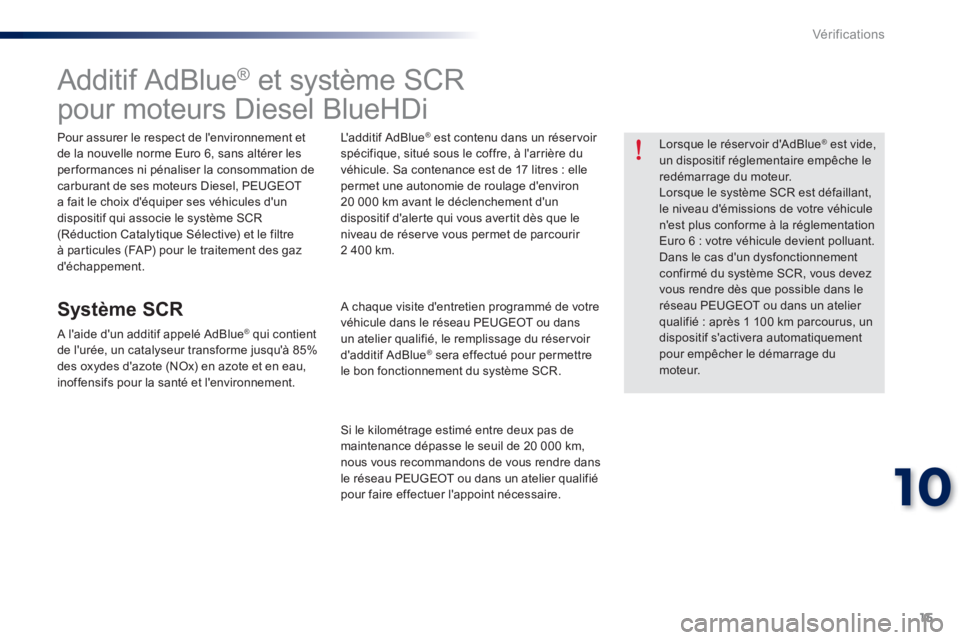

Additif AdBlue ®
et système SCR
pour moteurs Diesel BlueHDi


Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.



Système SCR


A l'aide d'un additif appelé AdBlue ®
qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement.
L'additif AdBlue
®
est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17 litres : elle
permet une autonomie de roulage d'environ
20 000 km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2 400 km.

A chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réser voir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.

Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20 000 km,
nous vous recommandons de vous rendre dans
le réseau PEUGEOT ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire.
Lorsque le réser voir d'AdBlue
®
est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6 : votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié : après 1 100 km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.

16
Vér if ic ations





Indicateurs d'autonomie


Dès la mise du contact, un indicateur vous
permet de connaître l'estimation des kilomètres
restant à parcourir avant le blocage du
démarrage du moteur, dès que le niveau de
réser ve du réser voir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
® , c'est l'autonomie la plus faible qui
s'affiche.




En cas de risque de non redémarrage lié au manque d'additif AdBlue ®





Autonomie supérieure à 2 400 km

A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.



Autonomie comprise entre 600 et 2 400 km

Dès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore
et de l'affichage temporaire au combiné de
"NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage
du moteur - (ex. : "NO START IN 1 500 km"
signifie "Démarrage interdit dans 1 500 km").
En roulant, cet affichage apparaît tous les
300 km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.

17
10
Vér if ic ations

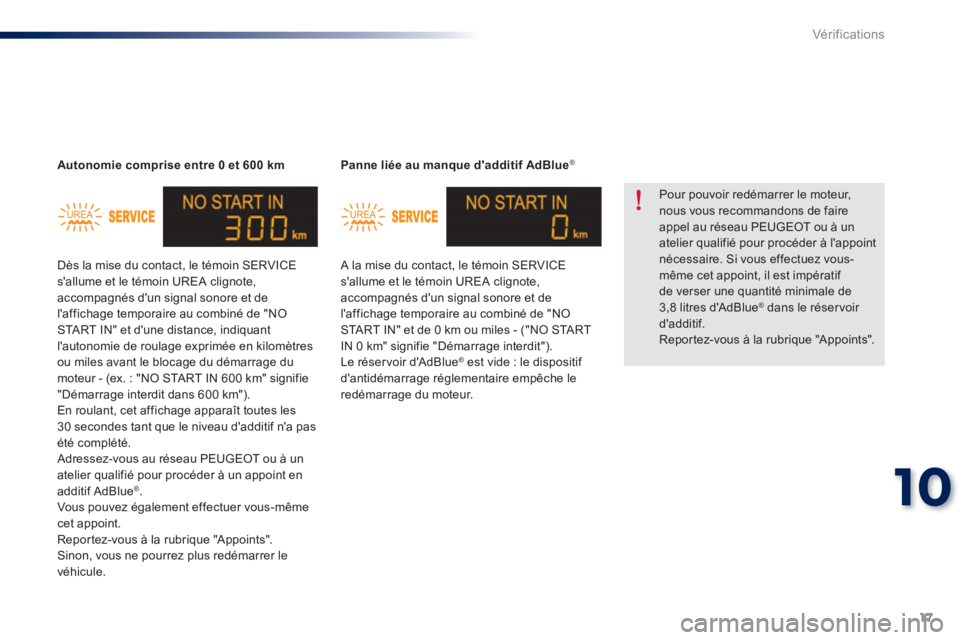

Panne liée au manque d'additif AdBlue ®


A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et de 0 km ou miles - ("NO START
IN 0 km" signifie "Démarrage interdit").
Le réser voir d'AdBlue
®
est vide : le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.

Autonomie comprise entre 0 et 600 km

Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage temporaire au combiné de "NO
START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km").
En roulant, cet affichage apparaît toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
® .
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire. Si vous effectuez vous-
même cet appoint, il est impératif
de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réser voir
d'additif.
Reportez-vous à la rubrique "Appoints".

18
Vér if ic ations


Démarrage interdit

A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés
d'un signal sonore et de l'affichage temporaire
au combiné de "NO START IN" et de 0 km
ou miles - ("NO START IN 0 km" signifie
"Démarrage interdit").
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.

Vous avez dépassé la limite de roulage
autorisé : le dispositif d'antidémarrage
empêche le redémarrage du moteur.

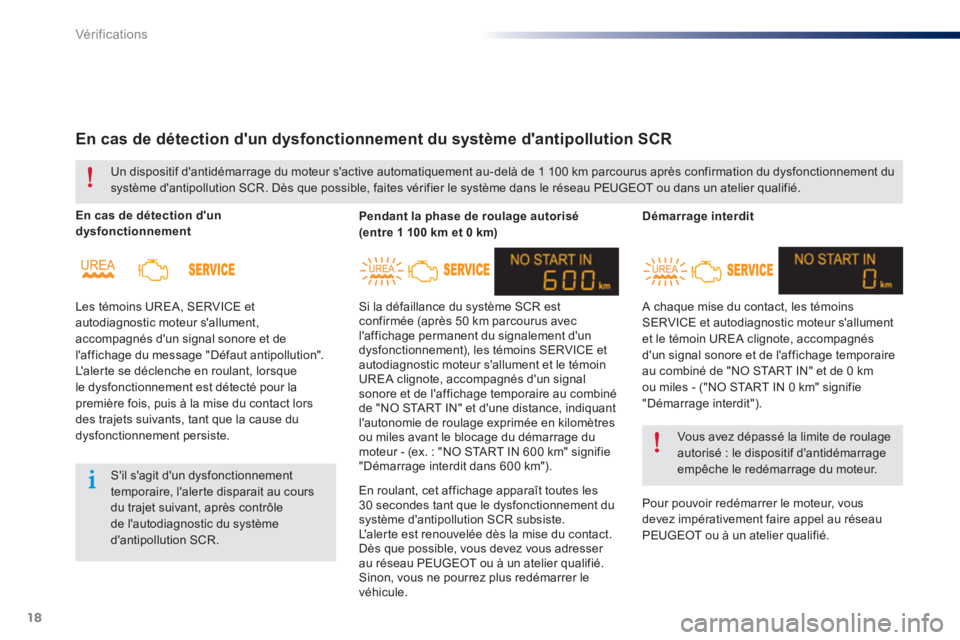

En cas de détection d'un dysfonctionnement du système d'antipollution SCR



En cas de détection d'un
dysfonctionnement

Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.

Pendant la phase de roulage autorisé
(entre 1 100 km et 0 km)

Si la défaillance du système SCR est
confirmée (après 50 km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage temporaire au combiné
de "NO START IN" et d'une distance, indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles avant le blocage du démarrage du
moteur - (ex. : "NO START IN 600 km" signifie
"Démarrage interdit dans 600 km"). Un dispositif d'antidémarrage du moteur s'active automatiquement au-delà de 1 100 km parcourus après confirmation du dysfonctionnement du
système d'antipollution SCR. Dès que possible, faites vérifier le système dans le réseau PEUGEOT ou dans un atelier qualifié.

S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR. En roulant, cet affichage apparaît toutes les
30 secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.

19
10
Vér if ic ations







Gel de l'additif AdBlue
®



L'additif AdBlue
®
gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.

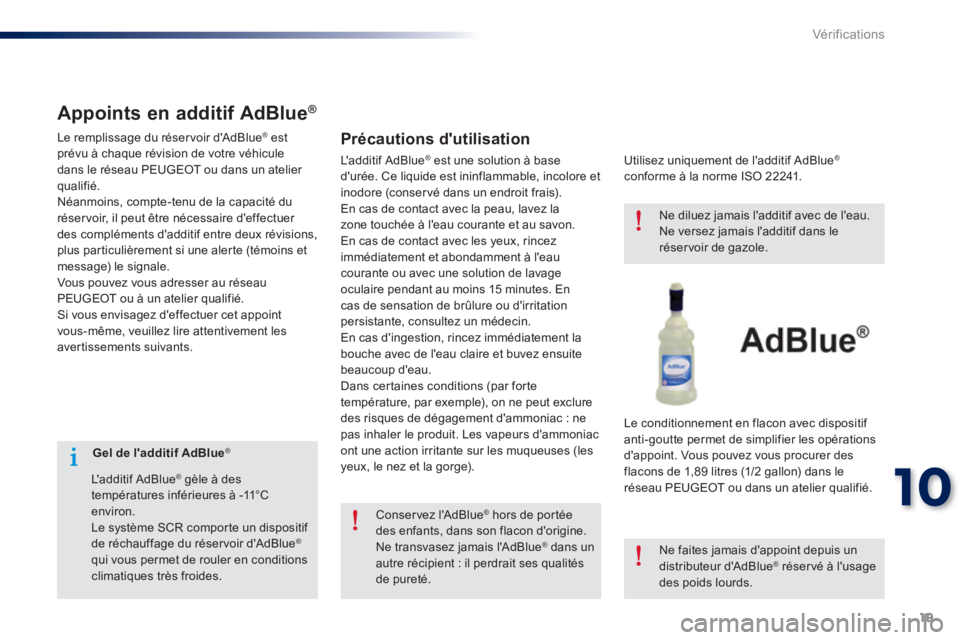

Appoints en additif AdBlue ®




Précautions d'utilisation


Utilisez uniquement de l'additif AdBlue ®

conforme à la norme ISO 22241.

Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89 litres (1/2 gallon) dans le
réseau PEUGEOT ou dans un atelier qualifié.

Conser vez l'AdBlue
®
hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
®
dans un
autre récipient : il perdrait ses qualités
de pureté.
Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réser voir de gazole.

Ne faites jamais d'appoint depuis un
distributeur d'AdBlue ® réser vé à l'usage
des poids lourds.

Le remplissage du réser voir d'AdBlue
®
est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants. L'additif AdBlue
®
est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15 minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac : ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).

20
Vér if ic ations

Recommandations de stockage

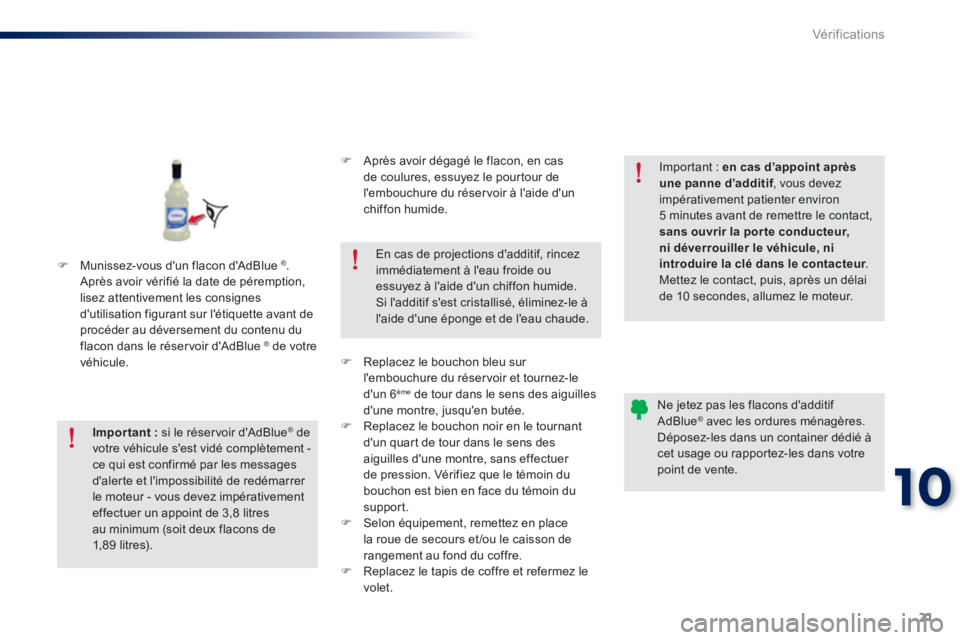

Procédure




)
Coupez le contact et retirez la clé.




)
Pour accéder au réservoir d'AdBlue ®
,
retirez le tapis de coffre puis, selon
équipement, enlevez la roue de secours et /
ou le caisson de rangement.





)
Tournez d'un quart de tour le bouchon noir,
dans le sens inverse des aiguilles d'une
montre, sans effectuer de pression et
dégagez-le vers le haut.




)
Tournez le bouchon bleu d'un 6
ème
de tour
dans le sens inverse des aiguilles d'une
montre.

)
Dégagez le bouchon vers le haut.

Ne stockez pas les flacons d'AdBlue
®

dans votre véhicule.
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réser voir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
L' A d B l u e
®
gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conser vé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant.

21
10
Vér if ic ations



)
Munissez-vous d'un flacon d'AdBlue ®
.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réser voir d'AdBlue
® de votre
véhicule.



)
Après avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réser voir à l'aide d'un
chiffon humide.




)
Replacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.

)
Replacez le bouchon noir en le tournant
d'un quart de tour dans le sens des
aiguilles d'une montre, sans effectuer
de pression. Vérifiez que le témoin du
bouchon est bien en face du témoin du
support.

)
Selon équipement, remettez en place
la roue de secours et /ou le caisson de
rangement au fond du coffre.

)
Replacez le tapis de coffre et refermez le
volet.


Impor tant :
si le réser voir d'AdBlue
®
de
votre véhicule s'est vidé complètement -
ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint de 3,8 litres
au minimum (soit deux flacons de
1,8 9 litres).
En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.

Important : en cas d’appoint après
une panne d’additif
, vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la por te conducteur,
ni déverrouiller le véhicule, ni
introduire la clé dans le contacteur
.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.


Ne jetez pas les flacons d'additif
AdBlue ® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
